11лс01пф кран фланцевый
Кран шаровый 11лс01пф с фланцевым присоединением в двухсоставной или трёхсоставной конструкции корпуса с отличительной характеристикой по исполнению корпусных деталей из стали 09Г2С в сплаве которой присутствует марганец. Запорное устройство приобретает свойство по применению в холодном климате с температурой от -60 градусов Цельсия.

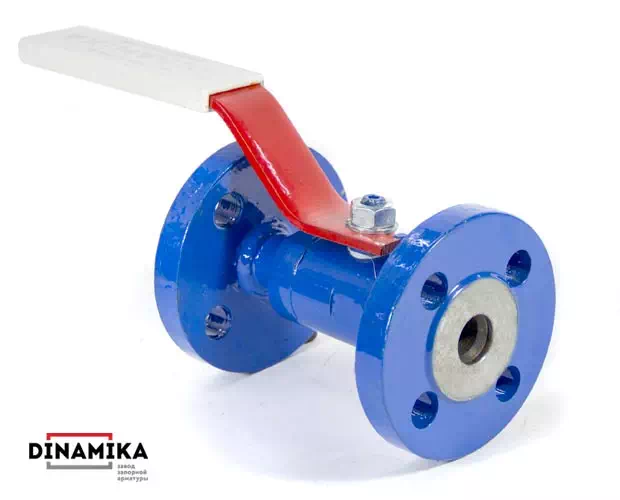

11лс01пф Ду10 — Ду32, Ру16 — Ру160
Фланцевые краны малого условного прохода в исполнении из стали 09Г2С, для газообразных неагрессивных сред на условное давление до 16 МПа. Особенность конструкции — трёхсоставной разборной конструкции с резьбовой стяжкой корпуса.
| Хладостойкие фланцевые краны КШД.Ф. Ру16, 25, 40 | |||||||
| Общепромышленное обозначение | Заводское обозначение | DN | L | L1 | d | D | H |
| 11лс01пф Ду10 | КШД.ф. 010.***.02 | 10 | 130 | 108 | 9 | 60 | 57 |
| 11лс01пф Ду15 | КШД.ф. 015.***.02 | 15 | 130 | 146,5 | 12,5 | 95 | 134 |
| 11лс01пф Ду20 | КШД.ф. 020.***.02 | 20 | 150 | 146,5 | 17 | 105 | 143,5 |
| 11лс01пф Ду25 | КШД.ф. 025.***.02 | 25 | 160 | 146,5 | 24 | 115 | 151 |
| 11лс01пф Ду32 | КШД.ф. 032.***.02 | 32 | 180 | 230 | 30 | 135 | 189 |
| *** — трёхзначное заводское обозначение условного давления от 016, 025, 040 кг/см2 | |||||||
| Хладостойкие фланцевые краны КШД.Ф. Ру63, 100 | |||||||
| Общепромышленное обозначение | Заводское обозначение | DN | L | L1 | d | D | H |
| 11лс01пф Ду15 | КШД.ф. 015.***.02 | 15 | 165 | 146,5 | 12,5 | 105 | 139 |
| 11лс01пф Ду20 | КШД.ф. 020.***.02 | 20 | 190 | 146,5 | 17 | 125 | 153,5 |
| 11лс01пф Ду25 | КШД.ф. 025.***.02 | 25 | 216 | 146,5 | 24 | 135 | 161 |
| 11лс01пф Ду32 | КШД.ф. 032.***.02 | 32 | 229 | 230 | 30 | 150 | 196,5 |
| Хладостойкие фланцевые краны высокого давления КШД.Ф. Ру160 | |||||||
| Общепромышленное обозначение | Заводское обозначение | DN | L | L1 | d | D | H |
| 11лс01пф Ду15 | КШД.ф. 015.160.02 | 15 | 230 | 146,5 | 12,5 | 105 | 139 |
| 11лс01пф Ду20 | КШД.ф. 020.160.02 | 20 | 260 | 146,5 | 17 | 125 | 153,5 |
| 11лс01пф Ду25 | КШД.ф. 025.160.02 | 25 | 260 | 146,5 | 24 | 135 | 161 |
| 11лс01пф Ду32 | КШД.ф. 032.160.02 | 32 | 300 | 230 | 30 | 150 | 196,5 |
Альтернативное предложение — в поставку от нашего предприятия входят конструкции кранов фланцевых с двухсоставными и цельносварными корпусами на условное давление до 4 МПа условного прохода до 200 мм, примеры представлены ниже:

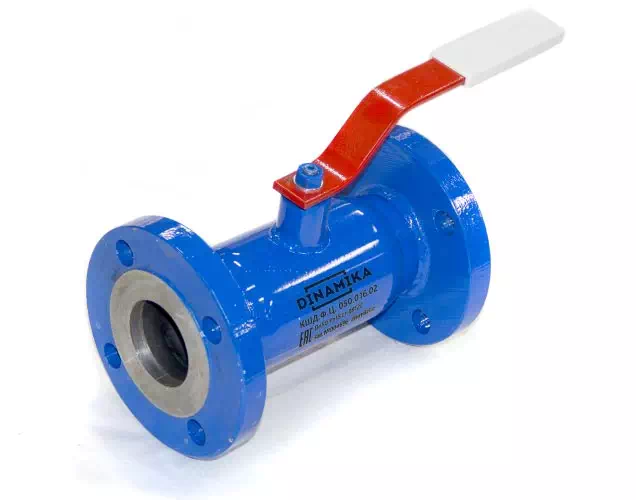

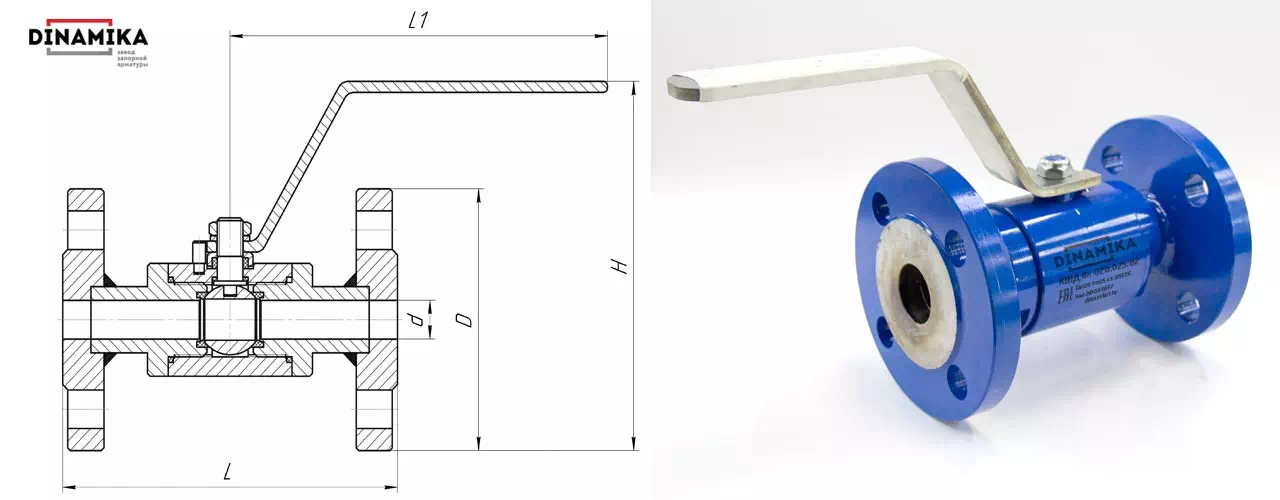

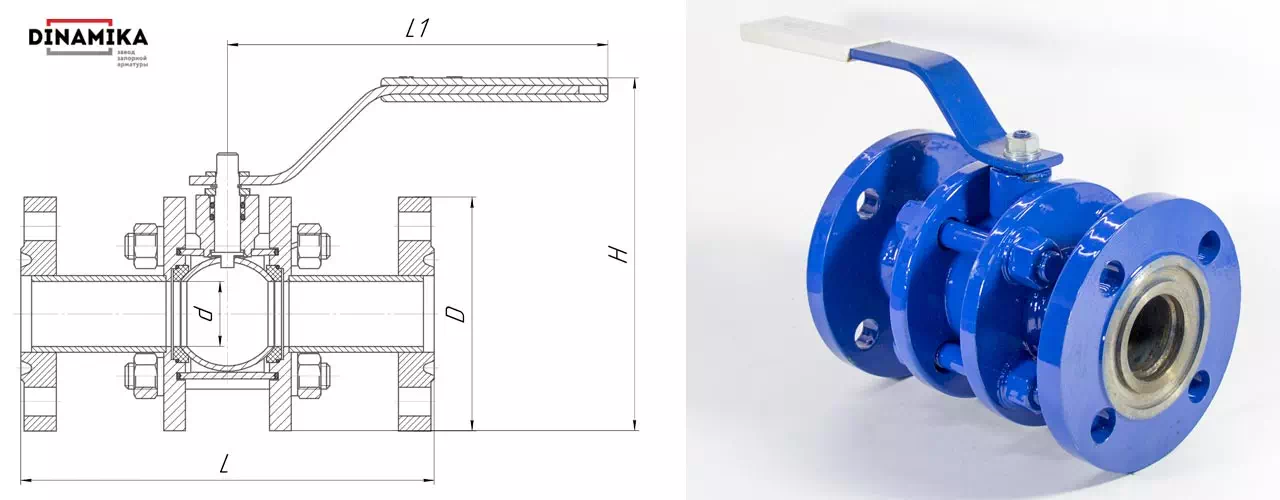

| 11лс01пф Ду15 с двухсоставным корпусом резьбовой стяжки | Хладостойкий кран Ду50 с цельносварным корпусом |
 |
 |
| Поставка по согласованию с заказчиком. | Посмотреть подробнее на странице 11с67п фланцевый |
11лс01пф Ду40 — Ду200, Ру16 — Ру40
Фланцевый кран из стали 09Г2С общепромышленного обозначения 11лс01пф — запорное трубопроводное устройство на газообразные и жидкие среды с давлением до 40кг/см2. Особенность конструкции — среднего условного прохода кран разборный состоит из трёх корпусных частей на стяжных шпильках.
Хладостойкие фланцевые краны Ду50 — Ду200, Ру16-Ру40
| Общепромышленное обозначение | Заводское обозначение | DN | L | L1 | d | D | H |
| 11с01пф Ду40 | КШД.ф. 040.***.02 | 40 | 200 | 300 | 37 | 145 | 193 |
| 11лс01пф Ду50 | КШД.ф. 050.***.02 | 50 | 230 | 300 | 49 | 160 | 195 |
| 11лс01пф Ду65 | КШД.ф. 065.***.02 | 65 | 290 | 300 | 64 | 180 | 210 |
| 11лс01пф Ду80 | КШД.ф. 080.***.02 | 80 | 310 | 405 | 75 | 195 | 295 |
| 11лс01пф Ду100 | КШД.ф. 100.***.02 | 100 | 350 | 405 | 98 | 230 | 326 |
| 11лс01пф Ду125 | КШД.ф. 125.***.02 | 125 | 400 | 405 | 112 | 270 | 372 |
| 11лс01пф Ду150 | КШД.ф. 150.***.02 | 150 | 480 | 410 | 148 | 300 | 436 |
| 11лс01пф Ду200 | КШД.ф. 200.***.02 | 200 | 600 | 410 | 198 | 375 | 516 |
| *** — трёхзначное заводское обозначение условного давления от 16 до 40 кг/см2 | |||||||

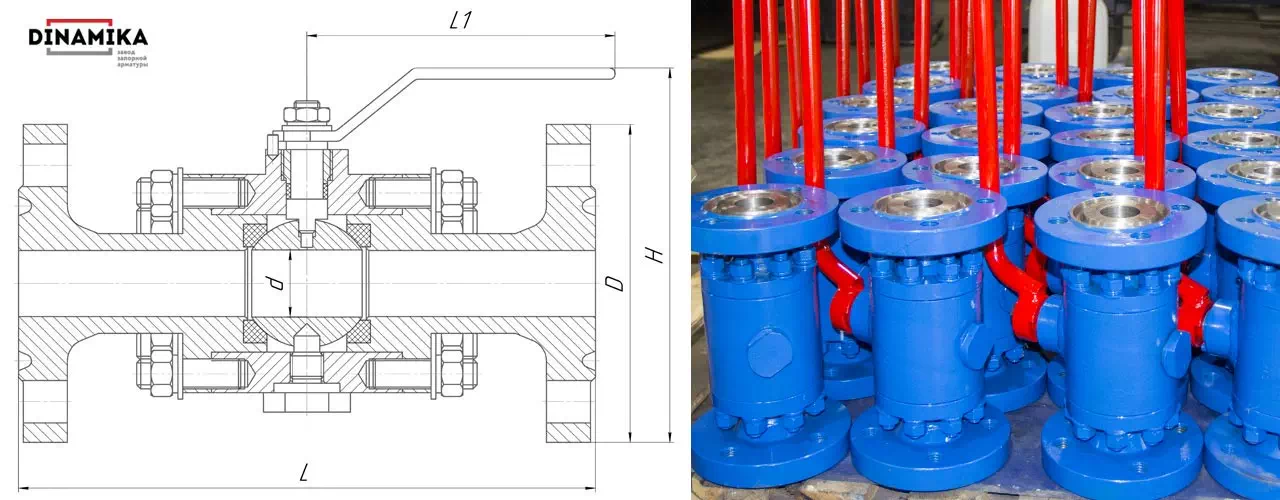

11лс01пф Ру160 Ду40 — Ду200
Фланцевые краны высокого давления из хладостойкой стали эксплуатируется с неагрессивными жидкими и газообразными средами условного давления до 16МПа. Особенности — исполнение ХЛ по гост 15150-69, трёхсоставной корпус с усилением штока и опоры шарового затвора.
Хладостойкие фланцевые краны Ру160, Ду50 — Ду200
| Общепромышленное обозначение | Заводское обозначение | DN | L | L1 | d | D | H |
| 11лс01пф Ду40 | КШД.Ф. 040.160.02 | 40 | 300 | 300 | 37 | 165 | 210 |
| 11лс01пф Ду50 | КШД.Ф. 050.160.02 | 50 | 350 | 300 | 49 | 195 | 240 |
| 11лс01пф Ду65 | КШД.Ф. 065.160.02 | 65 | 400 | 300 | 64 | 220 | 325 |
| 11лс01пф Ду80 | КШД.Ф. 080.160.02 | 80 | 450 | 405 | 75 | 230 | 335 |
| 11лс01пф Ду100 | КШД.Ф. 100.160.02 | 100 | 520 | 405 | 98 | 265 | 370 |
| 11лс01пф Ду125 | КШД.Ф. 125.160.02 | 125 | 600 | 405 | 112 | 310 | * |
| 11лс01пф Ду150 | КШД.Ф. 150.160.02 | 150 | 700 | 410 | 148 | 350 | 460 |
| 11лс01пф Ду200 | КШД.Ф. 200.160.02 | 200 | 800 | 410 | 198 | 430 | 560 |
| * — размер по запросу | |||||||
Характеристики 11лс01пф
Отличительная характеристика фланцевых кранов 11лс01пф КШД.Ф. — возможность эксплуатации в климатических условиях пониженных температур от -60°С. Применяются на общепромышленных трубопроводах с средним давлением и на трубопроводах с повышенным давлением сред от 63 до 160кг/см2.
Таблица характеристик 11лс01пф и материалы исполнения
| Изготовление и поставка | ТУ 3742-006-27844275-2014. | |||||||||||
| Соответствие тех-регламентам | ТР ТС 010; ТР ТС 032 | |||||||||||
| Общепромышленное обозначение | 11лс01пф | |||||||||||
| Номенклатурное обозначение производителя | КШД.Ф. ххх.ххх.02 | |||||||||||
| Эксплуатационная функция | Только запорная, без регулирования потоков | |||||||||||
| Конструкция корпуса | Кран ремонт пригоден, конструкция разборная трёхсоставная или двухсоставная Ду15 — Ду32; трёхсоставная Ду40 — Ду200. | |||||||||||
| Управление затвором | Двухходовое ручное (под заказ изготавливаем 11лс01пф под управление четверть оборотным электроприводом) | |||||||||||
| Условный проход, Ду (мм.) | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 | 200 |
| Условное давление, Ру, кг/cм². | 16, 25, 40, 63, 100, 160 | |||||||||||
| Рабочие среды | Вода, пар, жидкие и газообразные неагрессивные смеси, углеводородные смеси и химические вещества, не влияющие на детали фланцевого крана. | |||||||||||
| Корпусные детали (сталь) | 09Г2С | |||||||||||
| Шпиндель (сталь) | 20х13 | |||||||||||
| Шар затвора (сталь) | 12х18н10т | |||||||||||
| Седло шара (материал) | Фторопласт — Ф4К20 или полиэфирэфиркетон — PEEK | |||||||||||
| Температура рабочих сред | От -60°С до + 200°С (седло Ф4К20); От -60°С до + 232°С (седло PEEK). |
|||||||||||
| Герметичность ГОСТ Р 54808-2011. |
«А» класса | |||||||||||
| Климатические исполнения ГОСТ 15150-69 | ХЛ1 (от -60°С до +40°С) | |||||||||||
| Присоединение к трубопроводу | Фланцевое, комплектуем КОФ с крепежом, в исполнениях по ГОСТ 33259-2015, подробнее о типах фланцевых соединений в разделе фланцевые краны. | |||||||||||
Продажа 11лс01пф кранов осуществляется по оптовым ценам и в оптовых объёмах по безналичному расчёту.
Поставка производится с согласованием спецификации в любой регион РФ .
