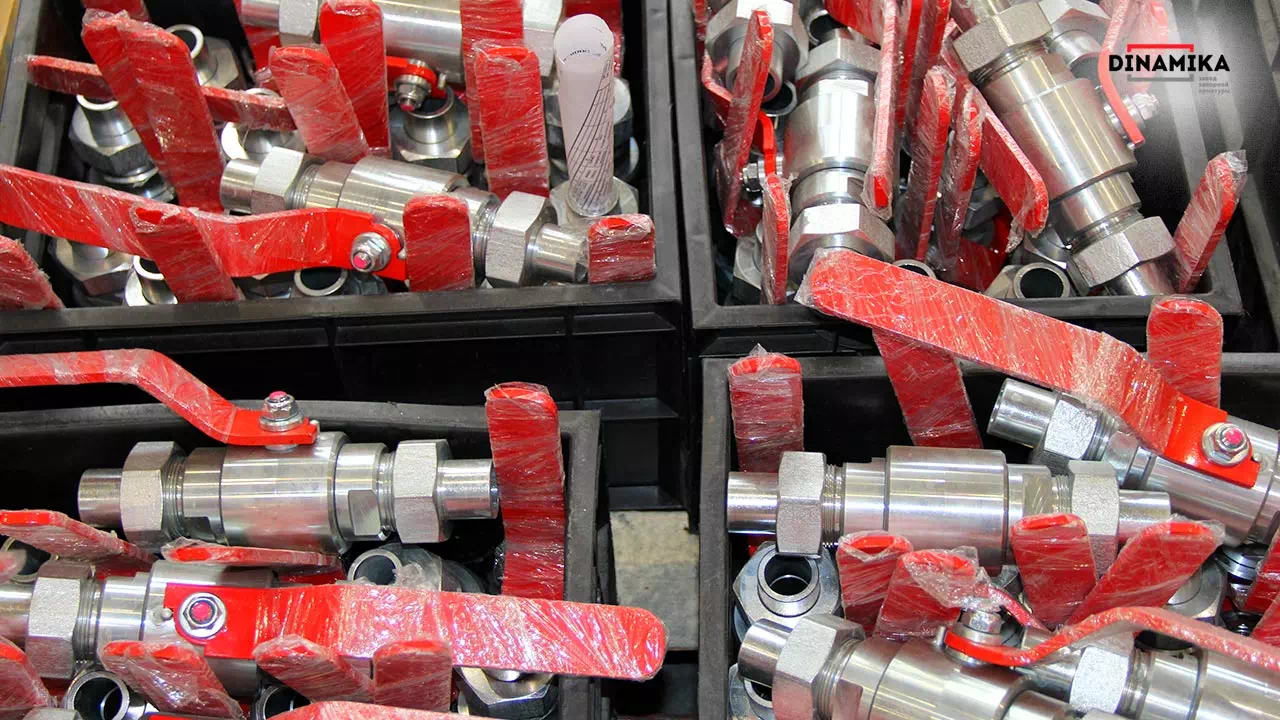

11лс01пш СШН кран ниппельный ХЛ
Для применения по стандарту ХЛ1 предлагаем хладостойкие штуцерно-ниппельные шаровые краны 11лс01пш собственного производства. Это запорная арматура с двухходовым ручным управлением с СШН присоединением, т.е. с ниппелями под приварку к трубопроводам малого условного прохода от 10 до 50 мм, либо штуцерном присоединение с наружной резьбой (поставка без СШН согласуется индивидуально).
Особенность в исполнении – назначение для климатических условий с температурой до -60 градусов Цельсия и давлением неагрессивных жидких и газообразных сред до 16 МПа. Изготовлен из углеродистой стали ст.09Г2С, шар затвора исполнен из нержавеющей стали 12Х18Н10Т.

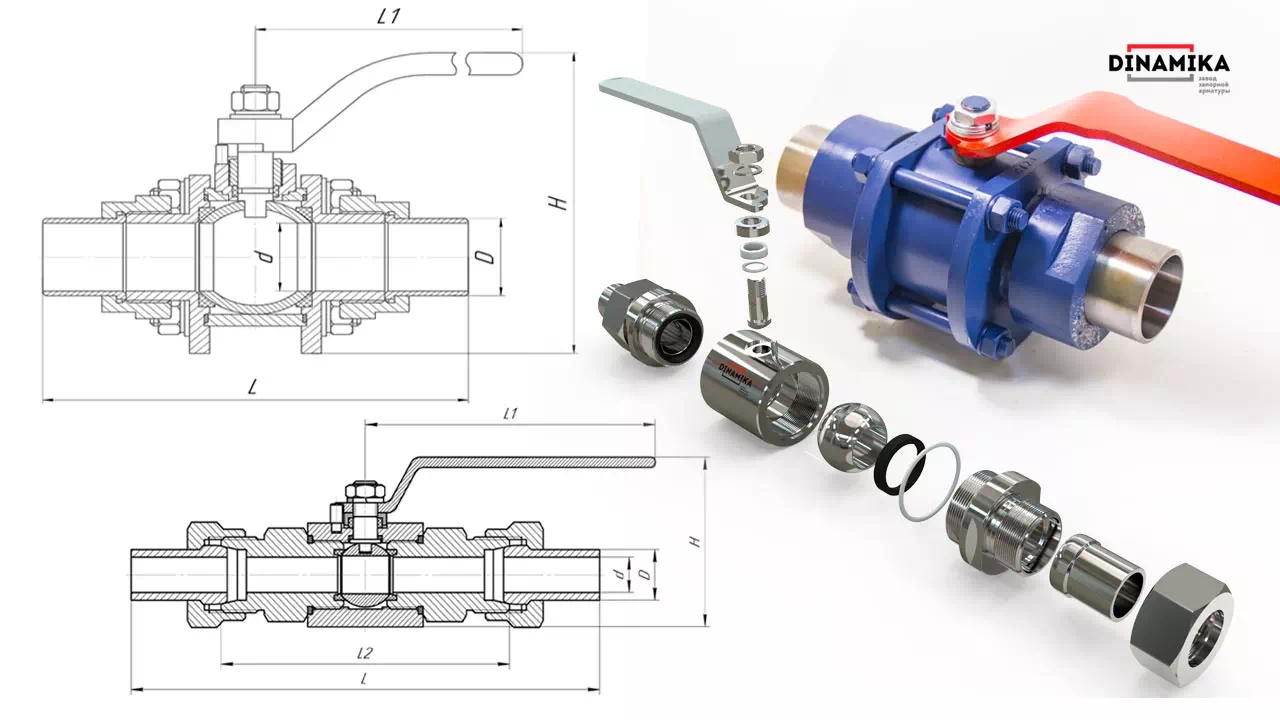

Конструкция 11лс01пш
Корпус хладостойкого крана СШН трёх-составной разборный.
Затвор — шар нержавеющий с полно проходным сечением.
Уплотнения — сёдла и фторопласт.
Присоединения в двух видах комплектации:
- СШН соединение — стяжная гайка с ниппелем под приварку к стальным бесшовным трубопроводам. Ниппель по конструкции с шаровидным уплотнением или торцевым уплотнением с медной прокладкой.
- Поставка крана без СШН соединения — штуцерный кран хладостойкий с резьбой от трёх восьмых до двух дюймов (наружная резьба стандартного исполнения трубная G).
- В специальных заказах возможны присоединения комбинированные муфта -штуцер, муфта- СШН, штуцер -СШН и т.п. Комбинированные краны делаются по индивидуальному заказу поставка до 60 дней.
Управление ручное.
Характеристики 11лс01пш
- Кран 11лс01пш в исполнении корпусных деталей из стали ст.09г2с., климатические условия эксплуатации ХЛ1 в диапазоне от -60 до +40 градусов Цельсия.
- Изготовление и поставка: ТУ 3742-006-27844275
- Соответствие регламентам Таможенного Союза: ТР ТС 010, ТР ТС 012, ТР ТС 032
- Функция на трубопроводе — только запорная, без регулирования потоков.
- Герметичность по классу «А».
- Условное давление (Ру): 16; 25; 40; 63; 100; 160. Кг/см2.
- Условный проход (Ду): 10, 15, 20, 25, 32, 50 мм,
- Диаметр (наружный) присоединяемого трубопровода 6, 8, 10, 12, 14, 15, 16, 18, 20, 22 … до 57 мм.,
- Рабочие среды: неагрессивные жидкие и газообразные по отношению, к которым уплотнения и детали крана коррозиестойки (вода, пар, газообразные смеси, химические смеси, нефтепродукты и т.п.)
- Температура рабочей среды от -60 до + 200°С.
- Уплотнения затвора: кольца фторопластовые (Ф4).
- Исполнение шара затвора ст. 12Х18Н10Т.
- Управление: двухходовое ручное четверть оборотное.
Показатели надёжности:
- Назначенный срок службы: до 30 лет
- Наработка на отказ: 800 циклов
- Установленный средний ресурс: 3000 циклов
- Гарантия консервации: два года со дня отгрузки (хранение)
- Гарантия: 12 месяцев со дня ввода в эксплуатацию.
