11нж01пф кран фланцевый
Нержавеющие фланцевые краны 11нж01пф заводского номенклатурного обозначения КШД.Ф применяются в нефтегазовой и химической отрасли на промышленных линиях трубопроводов среднего и высокого давления, выполняя запорную функцию без регулирования потоков. В исполнении из стали 12х18н10т могут устанавливаться на трубопроводы с проводимостью агрессивных сред, в диапазоне условного прохода от 10 до 200 миллиметров. Монтаж устройства производиться фланцевым методом присоединения, возможные варианты исполнений фланцев от 1-ого до 9-ого по ГОСТ 33259-2015, подробности по типам уплотнительных поверхностей в разделе фланцевые краны.

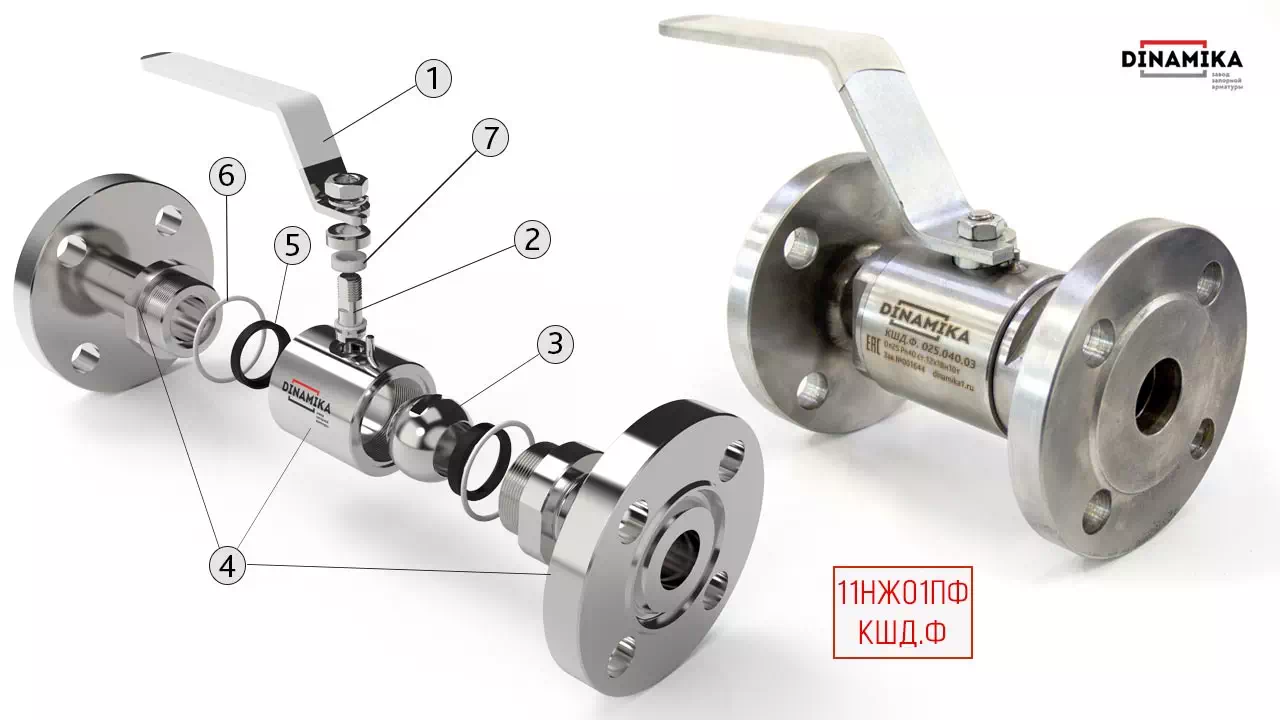

11нж01пф краны вид и конструкция подетально
| № | Наименование детали по чертежу11нж01пф | Материал исполнения основных деталей |
| 1 | Ручка | ст.20 |
| 2 | Шпиндель | ст.12Х18Н10Т |
| 3 | Шар (пробка затвора) | ст.12Х18Н10Т |
| 4 | Корпус | ст.12Х18Н10Т |
| 5 | Седло | Ф4К20 фторопласт для температур до +200°С, PEEK для температур до +232°С |
| 6 | Уплотнения корпуса | Ф4 фторопласт. |
| 7 | Кольцо уплотнительное штока | Фторопласт Ф4 |
Мы предлагаем Вам:
- От производителя краны 11нж01пф по цене оптовой поставки.
- Индивидуальное ведение поставки.
- Продукцию прошедшую выходной контроль на аккредитованных стендах гидравлических испытаний.
- Комплексную комплектацию запорного устройства КОФ и метизом.
- Доставку приобретённой продукции в любую точку РФ.
- Расширенную гарантию до 3-х лет.
Приемлемая цена 11нж01пф обеспечивается качеством исполнения и гарантийными обязательствами до 18 месяцев со дня отгрузки, при сроке эксплуатации до 10 лет.
Далее мы представляем несколько конструкций производимой продукции и альтернативные варианты исполнений.

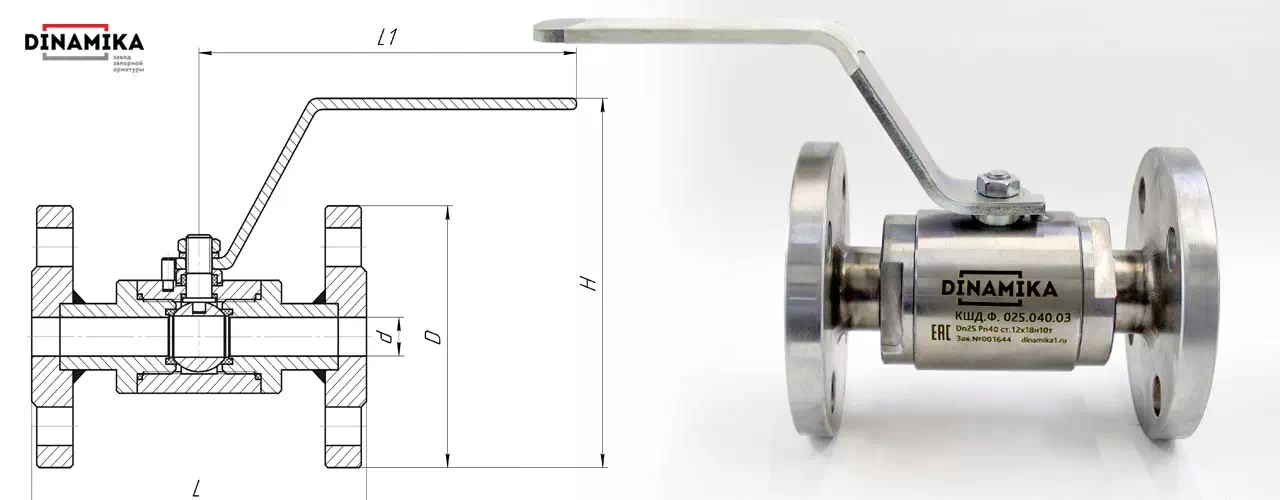

- 11нж01пф Ду10 — Ду32 (Ру16-160)
Нержавеющий фланцевый кран 11нж01пф условного прохода от 10 до 32 мм, на агрессивные среды с средним и высоким давлением. Конструкция корпуса разборного типа состоит из трёх частей на резьбовой сборке. По характеристикам выделить можно выделить — монтаж на трубопроводы малого диаметра в широком диапазоне применения по давлению сред от 16 до 160 кг/cм2.
Таблица размеров 11нж01пф Ду10 — 32 в зависимости от условного давления сред
| Нержавеющие краны фланцевые КШД.Ф Ру16, 25, 40 | |||||||
| Общепромышленное обозначение | Заводское обозначение | DN | L | L1 | d | D | H |
| 11нж01пф Ду10 | КШД.ф. 010.***.03 | 10 | 130 | 108 | 9 | 60 | 57 |
| 11нж01пф Ду15 | КШД.ф. 015.***.03 | 15 | 130 | 146,5 | 12,5 | 95 | 134 |
| 11нж01пф Ду20 | КШД.ф. 020.***.03 | 20 | 150 | 146,5 | 17 | 105 | 143,5 |
| 11нж01пф Ду25 | КШД.ф. 025.***.03 | 25 | 160 | 146,5 | 24 | 115 | 151 |
| 11нж01пф Ду32 | КШД.ф. 032.***.03 | 32 | 180 | 230 | 30 | 135 | 189 |
| *** — трёхзначное заводское обозначение условного давления от 016, 025, 040 кг/см2 | |||||||
| Нержавеющие краны фланцевые КШД.Ф Ру63, 100 | |||||||
| Общепромышленное обозначение | Заводское обозначение | DN | L | L1 | d | D | H |
| 11нж01пф Ду15 | КШД.ф. 015.***.03 | 15 | 165 | 146,5 | 12,5 | 105 | 139 |
| 11нж01пф Ду20 | КШД.ф. 020.***.03 | 20 | 190 | 146,5 | 17 | 125 | 153,5 |
| 11нж01пф Ду25 | КШД.ф. 025.***.03 | 25 | 216 | 146,5 | 24 | 135 | 161 |
| 11нж01пф Ду32 | КШД.ф. 032.***.03 | 32 | 229 | 230 | 30 | 150 | 196,5 |
| Нержавеющие краны фланцевые КШД.Ф Ру160 | |||||||
| Общепромышленное обозначение | Заводское обозначение | DN | L | L1 | d | D | H |
| 11нж01пф Ду15 | КШД.ф. 015.160.03 | 15 | 230 | 146,5 | 12,5 | 105 | 139 |
| 11нж01пф Ду20 | КШД.ф. 020.160.03 | 20 | 260 | 146,5 | 17 | 125 | 153,5 |
| 11нж01пф Ду25 | КШД.ф. 025.160.03 | 25 | 260 | 146,5 | 24 | 135 | 161 |
| 11нж01пф Ду32 | КШД.ф. 032.160.03 | 32 | 300 | 230 | 30 | 150 | 196,5 |
Предлагаем с производства альтернативные исполнение нержавеющих кранов фланцевых с двухсоставной и цельносварной конструкцией корпуса на давление сред (РУ) до 40кг/см2. Примеры представлены ниже:

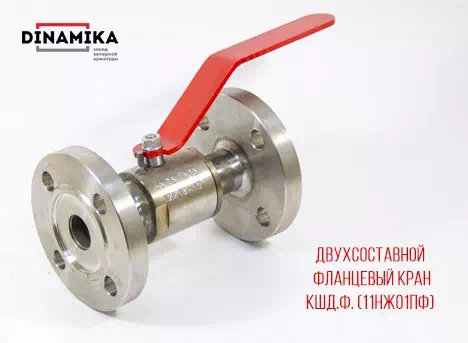

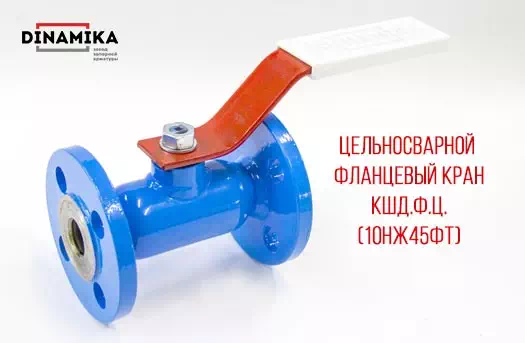

| Двухсоставной фланцевый КШД.Ф | Цельносварной фланцевый КШД.Ф |
 |
 |
| Изготовление и поставка по согласованию | Подробнее характеристики 10нж45фт |

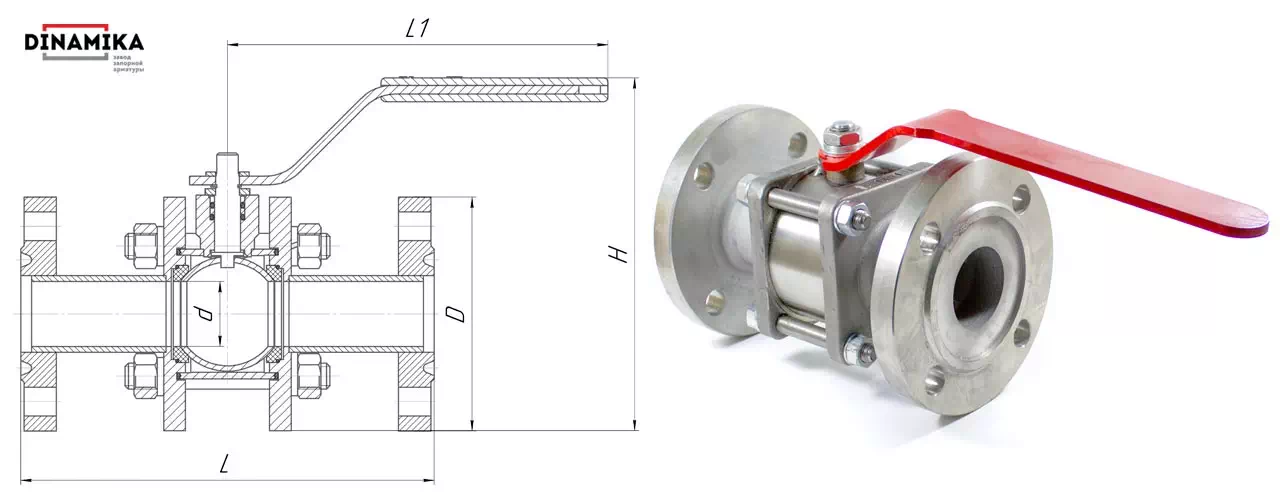

- Краны 11нж01пф Ду40 — Ду200, (Ру16, 25, 40, 63)
Фланцевые нержавеющие краны среднего прохода и разборного типа, ремонт пригодная конструкция — трёхсоставной корпус на стяжке шпильками.
Конструкция и размеры 11нж01пф Ду50 — Ду200 Ру16 — 63
| Общепромышленное обозначение | Заводское обозначение | DN | L | L1 | d | D | H |
| 11нж01пф Ду40 | КШД.Ф. 040.***.03 | 40 | 200 | 300 | 37 | 145 | 193 |
| 11нж01пф Ду50 | КШД.Ф. 050.***.03 | 50 | 230 | 300 | 49 | 160 | 195 |
| 11нж01пф Ду65 | КШД.Ф. 065.***.03 | 65 | 290 | 300 | 64 | 180 | 210 |
| 11нж01пф Ду80 | КШД.Ф. 080.***.03 | 80 | 310 | 405 | 75 | 195 | 295 |
| 11нж01пф Ду100 | КШД.Ф. 100.***.03 | 100 | 350 | 405 | 98 | 230 | 326 |
| 11нж01пф Ду125 | КШД.Ф. 125.***.03 | 125 | 400 | 405 | 112 | 270 | 372 |
| 11нж01пф Ду150 | КШД.Ф. 150.***.03 | 150 | 480 | 410 | 148 | 300 | 436 |
| 11нж01пф Ду200 | КШД.Ф. 200.***.03 | 200 | 600 | 410 | 198 | 375 | 516 |
| *** — трёхзначное заводское обозначение условного давления от 16 до 63кг/см | |||||||
Конструкция запорной арматуры изменяется в зависимости от условного давления и прохода. Ниже представлены краны на давление 6,3 МПа и присоединительного размера в 200 мм, конструкции с усиленным корпусом, ручкой и штоком.

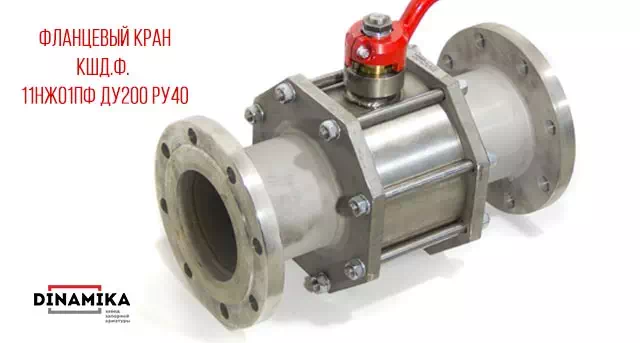

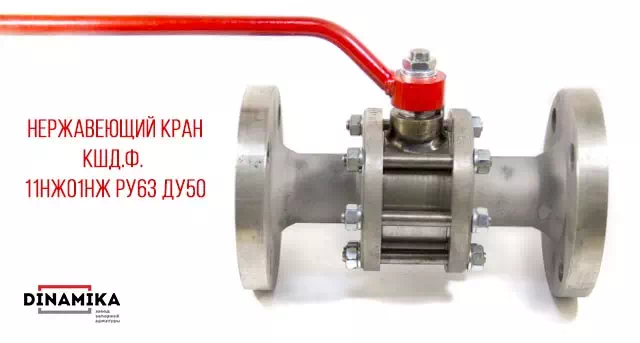

| Фланцевый кран нержавеющий Ду50, Ру63 | Нержавеющий фланцевый кран Ду200, Ру40 |
 |
 |
| КШД.Ф 050.063.03 | КШД.Ф 200.040.03 |

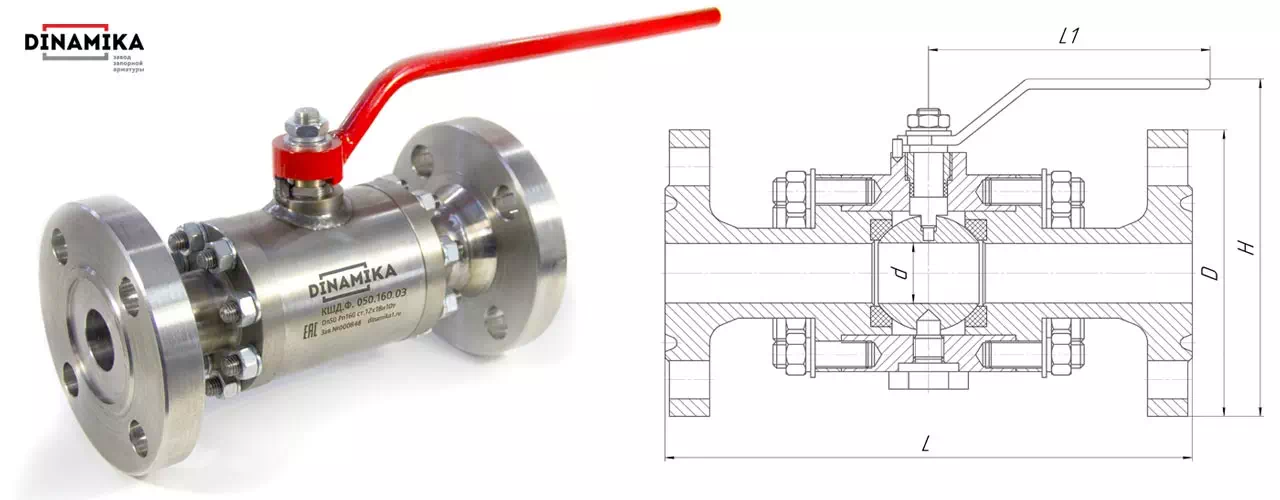

- Краны 11нж01пф Ру160, Ду40 — Ду200
Нержавеющие краны высокого давления общепромышленного обозначения 11нж01пф под монтаж фланцевым методом на трубопроводы с проводимостью сред повышенной агрессивности и давлением до 16 МПа.
Конструкция и размеры 11нж01пф Ру160
| Общепромышленное обозначение | Заводское обозначение | DN | L | L1 | d | D | H |
| 11нж01пф Ду40 | КШД.Ф. 040.160.03 | 40 | 300 | 300 | 37 | 165 | 210 |
| 11нж01пф Ду50 | КШД.Ф. 050.160.03 | 50 | 350 | 300 | 49 | 195 | 240 |
| 11нж01пф Ду65 | КШД.Ф. 065.160.03 | 65 | 400 | 300 | 64 | 220 | 325 |
| 11нж01пф Ду80 | КШД.Ф. 080.160.03 | 80 | 450 | 405 | 75 | 230 | 335 |
| 11нж01пф Ду100 | КШД.Ф. 100.160.03 | 100 | 520 | 405 | 98 | 265 | 370 |
| 11нж01пф Ду125 | КШД.Ф. 125.160.03 | 125 | 600 | 405 | 112 | 310 | * |
| 11нж01пф Ду150 | КШД.Ф. 150.160.03 | 150 | 700 | 410 | 148 | 350 | 460 |
| 11нж01пф Ду200 | КШД.Ф. 200.160.03 | 200 | 800 | 410 | 198 | 430 | 560 |
| * — размер по запросу | |||||||
Характеристики 11нж01пф
Таблица характеристик 11нж01пф параметры надёжности
| Обозначение общепромышленное | 11нж01нж | ||||||||||||
| Обозначение производителя | КШД.Ф | ||||||||||||
| Производство и поставка | ТУ 3742-006-27844275-2014 | ||||||||||||
| Управление | Ручное (четверть оборотное) | ||||||||||||
| Функция на трубопроводе | Только запорная, без регулирования потоков | ||||||||||||
| Условный проход — Ду, (мм) | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| Рабочее давление- Ру (кг/см2) | 16; 25; 40; 63; 100; 160; 250 | ||||||||||||
| Исполнение климатическое по ГОСТ 15150-69, температура окружающей среды | УХЛ, (от -60°С до +40°С) | ||||||||||||
| Рабочие среды | Жидкие и газообразные | ||||||||||||
| Температура среды | до +232°С | ||||||||||||
| Класс герметичности, ГОСТ 54808 | А | ||||||||||||
| Соответствие и технические регламенты | ТР ТС 010; ТР ТС 032 | ||||||||||||
| Фланцевое присоединение и уплотнительные поверхности. | По ГОСТ 33259-2015
Комплектуем КОФ |
||||||||||||
|
Материалы исполнения 11нж01пф |
|||||||||||||
| Корпусные части | Ст.12Х18Н10Т | ||||||||||||
| Шар затвора | Ст.12Х18Н10Т | ||||||||||||
| Шпиндель | Ст.12Х18Н10Т | ||||||||||||
| Уплотнения седла | Ф4К20 до +200°С; PEEK до +232°С | ||||||||||||
| Параметры надёжности 11нж01пф | |||||||||||||
| Назначенный срок службы | до 30 лет | ||||||||||||
| Полная наработка на отказ | 3000 циклов | ||||||||||||
| Средняя наработка на отказ | 2000 циклов | ||||||||||||
| Ресурс крана до первого среднего ремонта в течении 10 лет | 800 циклов | ||||||||||||
| Гарантия консервации | два года со дня отгрузки (хранение) | ||||||||||||
| гарантия | 12 месяцев со дня ввода в эксплуатацию. | ||||||||||||
