11нж01пп кран под приварку
11нж01пп краны нержавеющие под приварку запорная арматура многоотраслевого общепромышленного назначения. Изготавливаются из стали 12Х18Н10Т в составе которой присутствуют инертные к агрессивным средам химические элементы, повышенная концентрация никеля, хрома и титана позволяет эксплуатацию запорного крана, как с неагрессивными средами, так и с агрессивными жидкостями и газами, химическими смесями. Устанавливаются сварным способом на трубопроводы, ёмкости с температурой проводимых сред до +200°С и условным давлением (Ру) до 160 кг/cм2.
Конструкция и материалы
Краны 11нж01нж являются разборными и ремонтопригодными, изготавливаются в двух вариантах конструкции корпусных деталей:
— Двухсоставная конструкция условный прохода от 10 до 40 мм.
— Трёхсоставная со стяжными патрубками, условного прохода от 50 до 200 мм.
| Отличия в конструкции, на давление от 63 до 160 бар корпус и шток усиливается дополнительно. | |
 Корпус и шток 11нж01пп на давление Ру16 — Ру40 |
 Усиление корпуса нержавеющего приварного крана 11нж01пп на давлнение Ру63 — Ру160 |
| Производитель оставляет за собой право вносить в конструкцию изменения. | |
Кран нержавеющий приварной 11нж01пп изготовлен из коррозиестойкой нержавеющей стали.

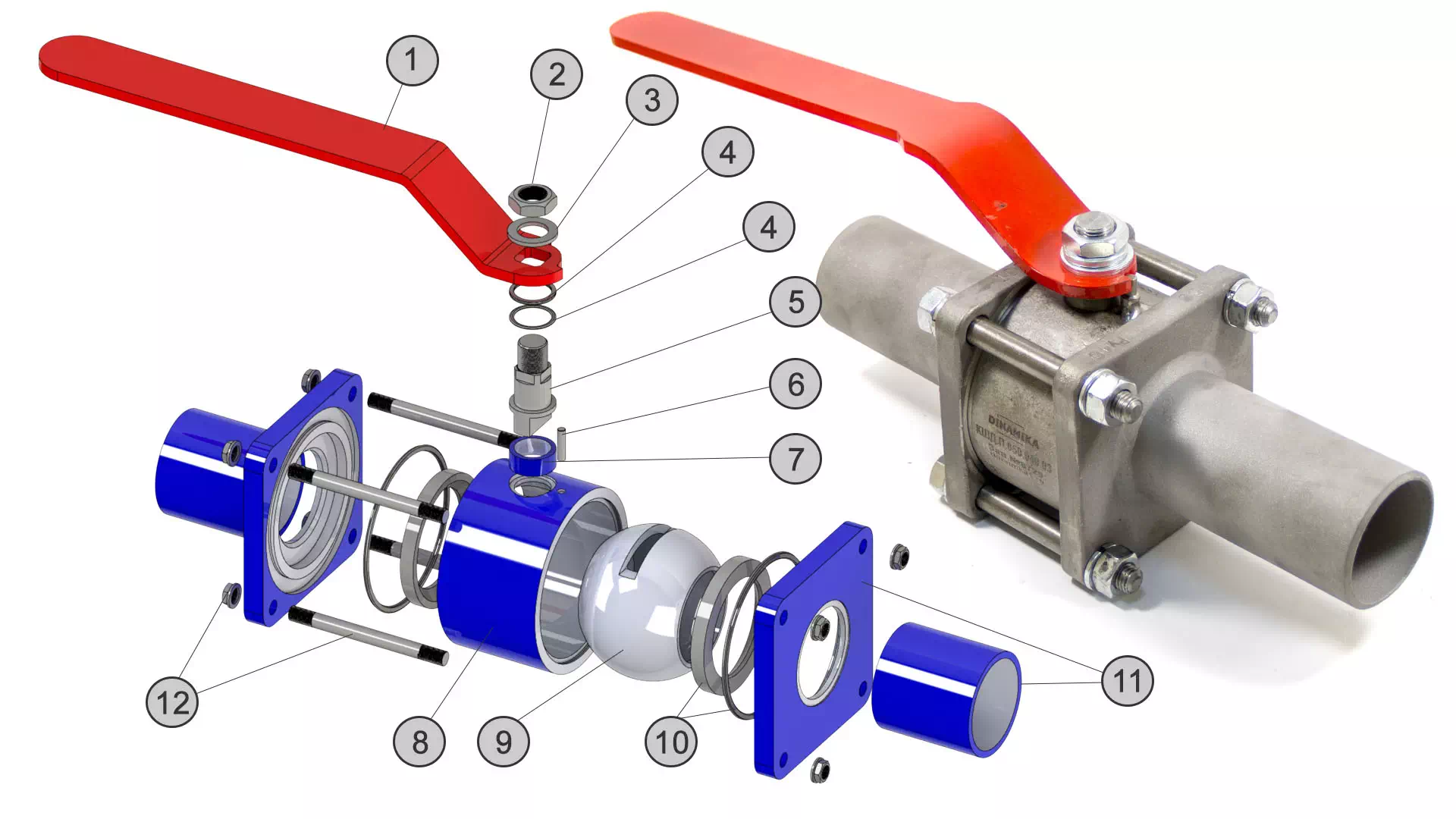

Таблица материалов деталей 11нж01пп.
| Наименование | Исполнение — материал сталь | |||
| Обозначение крана под приварку | 11нж01пп (КШД.П. ххх.ххх.03) |
|||
| Наименование детали | ХЛ1 | |||
| 1 | Ручка | Ст. 20 | ||
| 2 | Гайка | Ст. 20 | ||
| 3 | Шайба | cт. 09Г2С | ||
| 4 | Уплотнения | Фторопласт Ф4 (Ф4К20) | ||
| 5 | Шпиндель (шток) | 14х17н2 / 12х18н10т | ||
| 6 | Ограничитель поворота |
12х18н10т |
||
| 7 | Втулка шпинделя |
12х18н10т |
||
| Корпус |
12х18н10т |
|||
| 9 | Шар | ст. 10Н1713МН2Т | ||
| 10 | Седло, уплотнение седла | Фторопласт Ф4 (Ф4К20) | ||
| 11 | Патрубок — под приварку |
12х18н10т |
||
| 12 | Крепёж | По запросу | ||
Специальные исполнения 11нж01пп (изготовление под заказ):
- с удлиннённым штоком;
- с гидрообогревом;
- с электроприводом;
- с редуктором.
Краны 11нж01пп поставляются в любой регион РФ, заявки рассматриваются индивидуально с учётом потребностей клиента и спецификаций оборудования.
Характеристики 11нж01пп
По функционалу коррозиестойкие краны 11нж01нж являются запорными и не могут выполнять регулирующую функцию. По эксплуатационным характеристикам кран является полнопроходным, двухходовым с ручным управлением и в процессе эксплуатации шаровый затвор должен быть полностью открыт, либо полностью закрыт. Для запорной арматуры диаметра от 150 мм и более, управление затвором возможно под заказ адоптировать для установку электропривода или редуктора.
Важно по монтажу!!! Кран устанавливают сварочным способом в открытом состоянии во избежание попадания на зеркало шара окалин.
| Характеристики приварных кранов 11нж01пп ТУ 3742-006-27844275-2014 | ||
| Общепромышленная маркировка: 11нж01пп |
Внутризаводское обозначение: КШД.П. ххх.ххх.03 |
Соответствуют стандартам и регламентам: ТР ТС — 032, 010, 012.Пример расшифровки обозначения КШД.П. 100.025.03: КШД.П — Кран Шаровой Динамика Приварной 100 — Ду 100 мм.; 025 — Ру 25 кг/см²; 03 — корпусные детали из ст. 12Х18Н10Т. |
| Управление затвором | Двухходовое ручное, по согласованию возможно изготовление под установку четверть оборотного электропривода | |
| Условный проход (Ду) | 10,15, 20, 25,32, 40, 50, 65, 80, 100, 125, 150, 200, 250 | |
| Условное давление (Ру) | 16, 25, 40, 63, 100, 160, 250 кг/cм². | |
| Рабочие среды | Неагрессивные и агрессивные. Вода, пар, жидкие, газообразные, химические и углеводородные смеси, растворы солей и щелочные смеси. |
|
| Температура рабочих сред | От -60°С до + 200°С | |
| Герметичность ГОСТ Р 54808-2011 | Класс «А» | |
| Климатические исполнения по ГОСТ 15150-69 | ХЛ1 (от-60°С до +60°С) | |
| Присоединение к трубопроводу | Под приварку в стык | |
