11с01пм описание и типы
Шаровой муфтовый кран 11с01пм относится к резьбовой трубопроводной арматуре с запорной функцией на трубопроводах общепромышленного назначения с проводимостью жидких и газовых сред. Классифицируется как запорная арматура промышленного назначения с внутренней резьбой присоединительных патрубков, для эксплуатации в климатических условиях умеренного климата на линиях трубопроводов с давлением сред до 320 кг/см2 ;в зависимости от условного прохода.
Изготавливается для установки в качестве запорного устройства на трубопроводы промышленных объектов нефтегазовой и химической отрасли, сфер коммунального и аграрного хозяйств. По своим свойствам может выступать в роли манометрического запорного крана шарового, рассчитан на среднее и высокое давление неагрессивных рабочих сред.
Особенности 11с01пм:
- Разборная конструкция корпуса крана шарового 11с01пм, позволяет провести техобслуживание, а также замену изношенных уплотнений. Рем комплекты кранов шаровых в наличии.
- Качественные материалы исполнения Российских производителей, корпус выполнен из стали ст.20, пробка затвора из нержавеющей стали ст.12Х18Н10Т.
- Срок эксплуатации до 10 лет, наработка на отказ 3000 циклов.
- Эксплуатационная гарантия производителя 11с01пм — 12 месяцев.
Цена 11с01пм
Наш завод предоставляет одни из самых низких цен на территории России. К каждому клиенту у нас индивидуальный подход, поэтому по каждой позиции кранов 11с01пм цена рассчитывается отдельно, в связи с этим, если вас заинтересовал наш товар, то просим Вас оставить заявку, и наши менеджеры оперативно свяжутся с Вами!

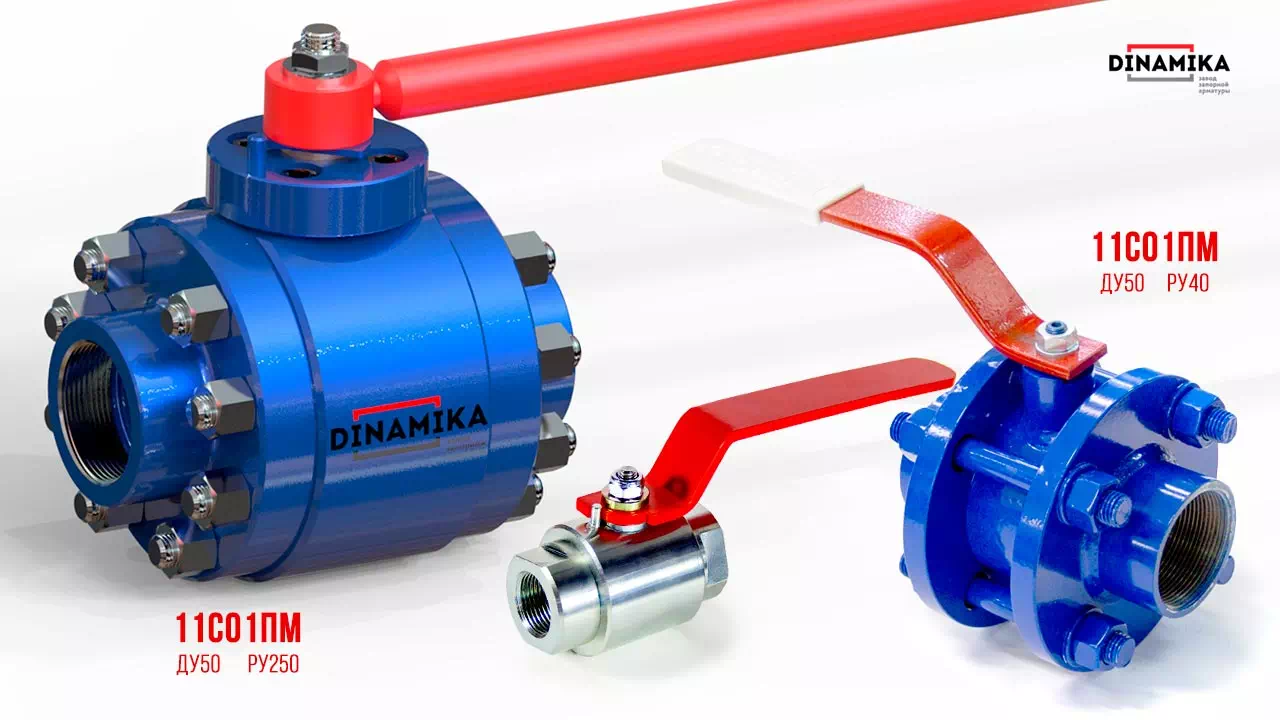

11с01пм краны виды
В зависимости от условного прохода и рабочего давления предлагаем муфтовые краны 11с01пм нескольких видов по конструкции:
- Трёхсоставные резьбовой сборки на высокое давление до 32 МПа — условного прохода 10 мм.
- Трёхсоставные резьбовой сборки на высокое давление до 25 МПа — условного прохода 15 — 32 мм.
- Двухсоставные резьбовой сборки на давление до 6,3 МПа — условного прохода 15 — 32 мм.
- Трёхсоставные шпилечной сборки на давление до 6,3 МПа. — условного прохода 40 — 80 мм.
- Трёхсоставные высокого давления краны до 25 МПа условного прохода от 40 до 80 мм.
- Краны под манометры до 25 МПа условного прохода 15 мм, с присоединительной резьбой G1/2 и М20х1,5.

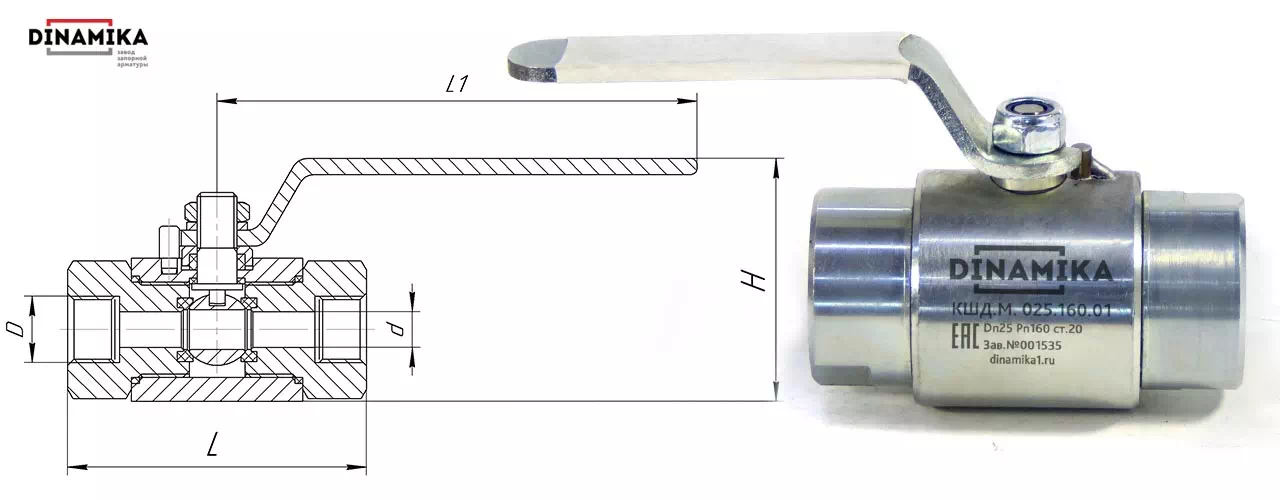

11с01пм Ду10 — Ду32 (Ру16, 25, 40, 63, 100, 160, 250, 320) — муфтовые краны малого диаметра с разборной с трёхсоставной конструкцией корпуса резьбовой сборки, на давлением сред до 32 МПа.
;
Таблица размеров 11с01пм Ду10 — 32 в зависимости от условного давления сред
| Общепромышленное обозначение | Заводское обозначение | Диапазон давления (Ру) кг/см | Ду | L | d | D |
| 11с01пм Ду10 | КШД.М. 010.***.01 | 16 — 320 | 10 | 75 | 9 | ;3/8 |
| 11с01пм Ду15 | КШД.М. 015.***.01 | 16 — 250 | 15 | 86 | 13 | ;1/2 |
| 11с01пм Ду20 | КШД.М. 020.***.01 | 20 | 95 | 19 | ;3/4 | |
| 11с01пм Ду25 | КШД.М. 025.***.01 | 25 | 105 | 25 | 1;;; | |
| 11с01пм Ду32 | КШД.М. 032.***.01 | 32 | 120 | 32 | 1 1 /4 | |
| *** — трёхзначное заводское обозначение условного давления — 016, 025, 040, 063, 160, 250, 320 кг/см2 | ||||||

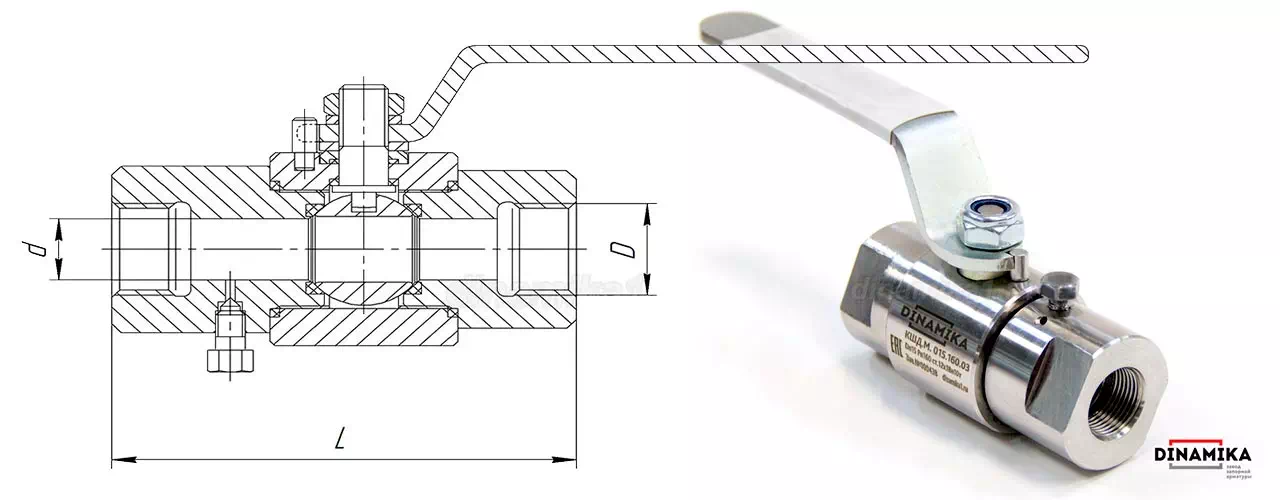

11с01пм стальной кран для манометра
11с01пм Ду15 ;;½ Кран для манометра со спускным болтом для стравливания рабочей среды
| Ду | Ру | Общепромышленное; обозначение | Заводское обозначение | d | D | L |
| 15 | 160 — 250 | 11с01пм Ду15 | КШД.М. 015.***.01 | 13 | ;1/2 | 94 |
*** — трёхзначное заводское обозначение условного давления — 016, 025, 040, 063, 160, 250 кг/см2

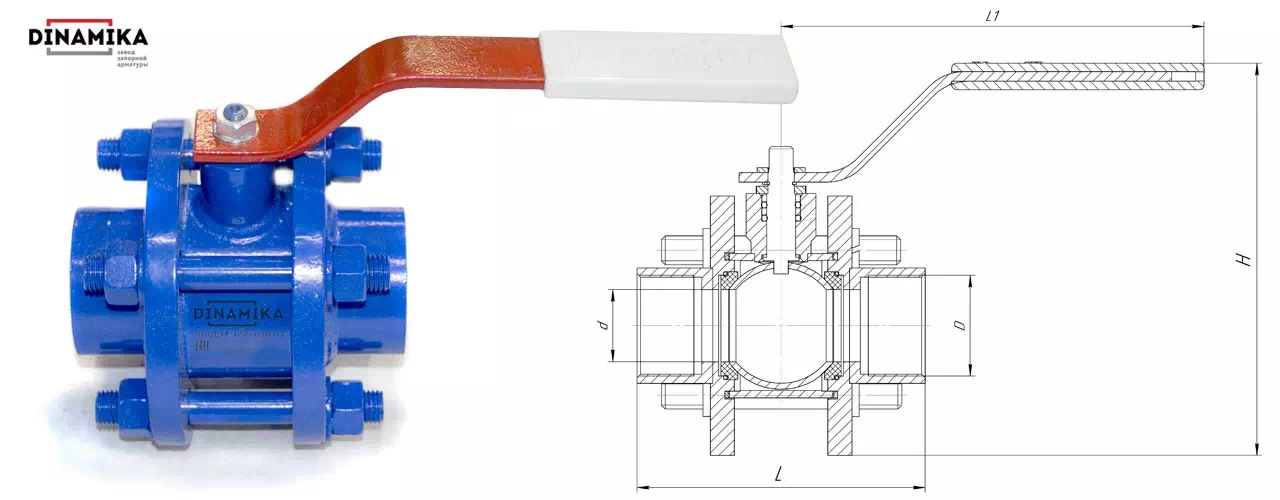

Краны 11с01пм Ду40 — Ду80, Ру16, 25, 40
Стальные муфтовые краны 11с01пм с трёхсоставной конструкцией. ;Особенность запорного устройства в характеристике по давлению до 40 бар и конструкции корпуса стяжной сборки корпуса на шпильках.
Размеры 11с01пм Ду40 -Ду80 Ру16-40
| Общепромышленное обозначение | Заводское обозначение | Диапазон давления (Ру)кг/см | DN | L | d | D |
| 11с01пм Ду40 | КШД.М. 040.***.01 | 16, 25, 40 | 40 | 130 | 37 | G 1 1/2 |
| 11с01пм Ду50 | КШД.М. 050.***.01 | 50 | 150 | 49 | G 2 | |
| 11с01пм Ду80 | КШД.М. 080.***.01 | 80 | 205 | 75 | G 3 | |
| *** — трёхзначное заводское обозначение условного давления — 016, 025, 040 кг/см2 | ||||||

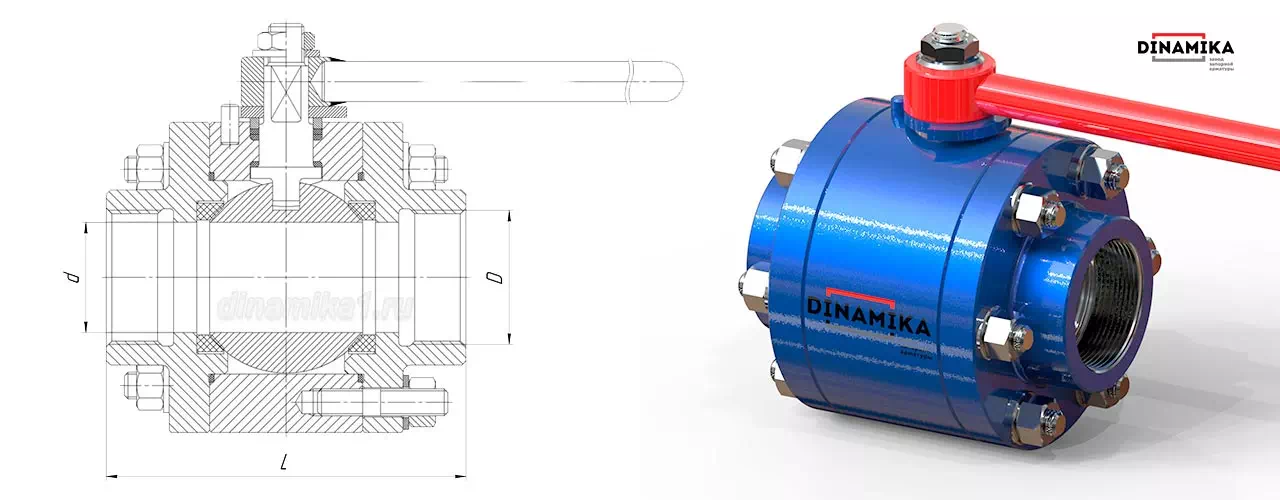

Краны 11с01пм Ру63 — 160 Ду50
11с01пф муфтовые краны высокого давления с трёхсоставной конструкцией корпуса стяжной сборки на давление до 160 кг/см2.
Размеры 11с01пм Ду50 Ру63 — 160
| Общепромышленное обозначение | Заводское обозначение | Диапазон давления (Ру) кг/см | DN | L | d | D |
| 11с01пм Ду50 | КШД.М. 040.63.02 | 16 — 63 | 50 | 160 | 49 | G 2 |
| 11с01пм Ду50 | КШД.М. 050.160.02 | 16 — 160 | 50 | 160 | 49 | G 2 |

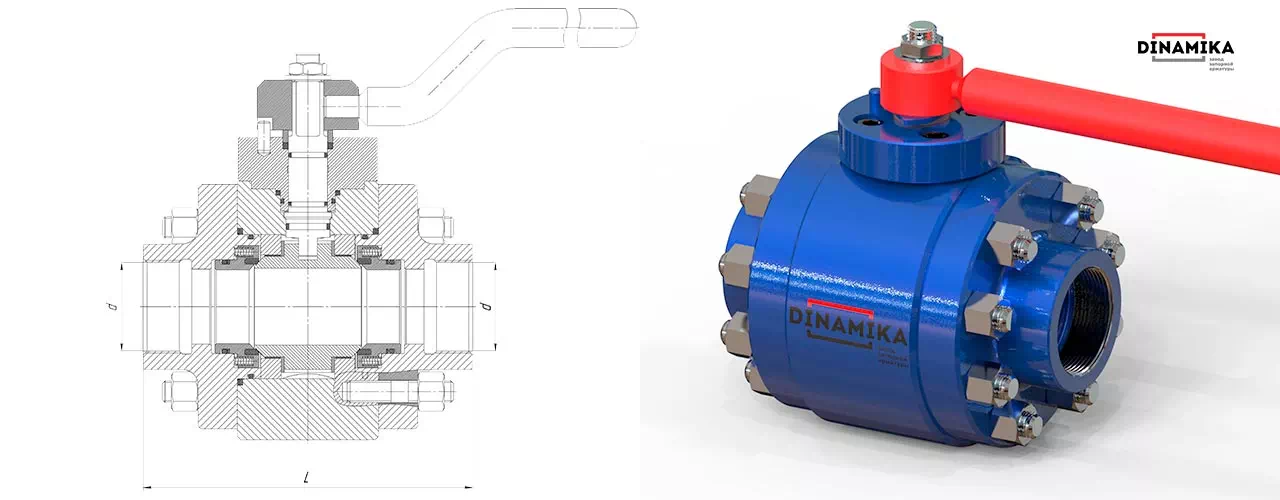

11с01пм муфтовые краны высокого давления с трёхсоставной конструкцией корпуса стяжной сборки на давление до 250 кг/см2.
Конструкция и размеры 11с01пм Ду50 Ру250
| Общепромышленное обозначение | Заводское обозначение | Диапазон давления (Ру)кг/см | DN | L | d | D |
| 11с01пм Ду50 Ру250 | КШД.М. 050.250.01 | 250 | 50 | 210 | 47 | G 2 |

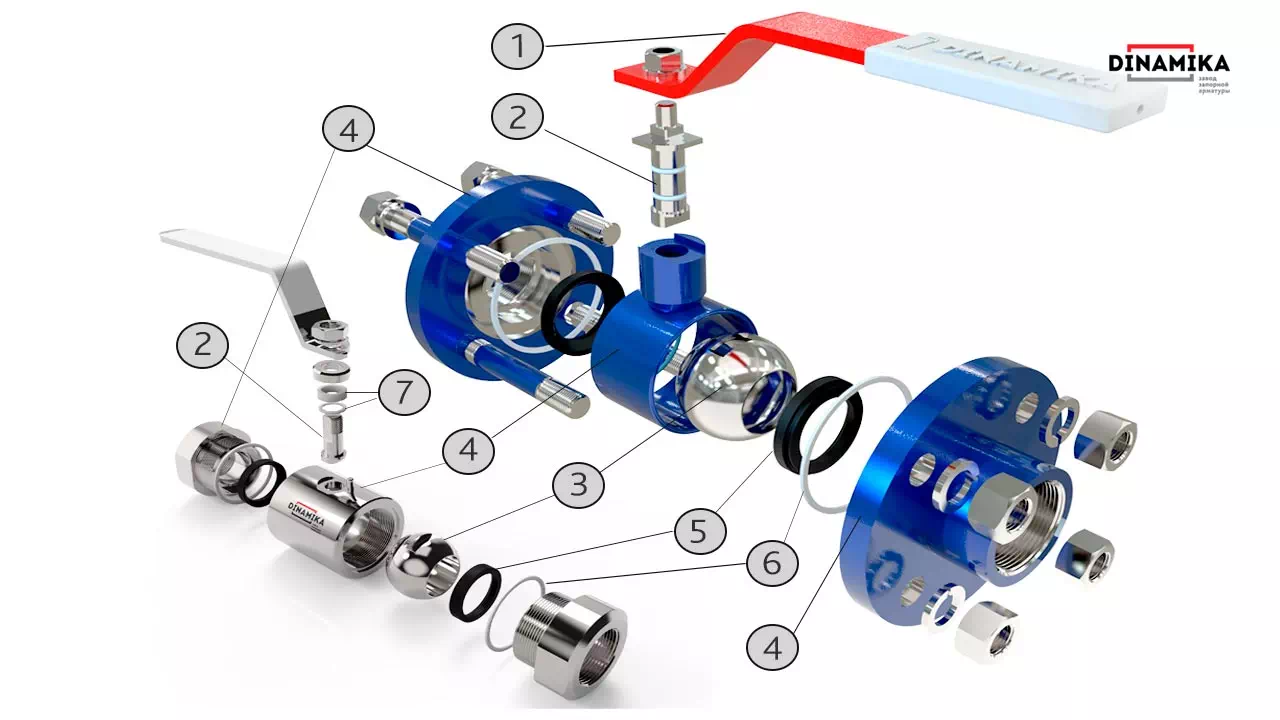

11с01пм конструкция
Конструкция крана разборная и ремонт пригодная с возможностью замены пробки (шара) и уплотнений: Ручка (ст.20);
На текущей странице представлены краны 11с01пм в стандартном исполнении конструкций с ручным управлением. Мы также можем предложить специальные исполнения с разнообразными типами резьбы, с удлинённым штоком, под редуктор или электропривод, манометрические краны со сбросом остаточного давления. Также как производители мы рассматриваем заявки на трубопроводную арматуру нестандартных строительных размеров с согласованием чертежа, производством и поставкой оптовых объёмов продукции в любой регион Российской Федерации.
- Шпиндель (ст.20х13);
- Шар (пробка затвора) ст.12Х18Н10Т
- Корпус (ст.20);
- Седло (Ф4К20 фторопласт для температур до +200°С, PEEK для температур до +232°С,);
- Уплотнения корпуса (Ф4 фторопласт).
11с01пм характеристики КШД.М
| Обозначение общепромышленное | 11с01пм | ||||||||
| Обозначение номенклатурное | КШД.М | ||||||||
| Изготовление и поставка | ТУ 3742-006-27844275-2014 | ||||||||
| Управление | Ручное (четверть оборотное) | ||||||||
| Функция на трубопроводе | Только запорная, без регулирования потоков | ||||||||
| Условный проход — Ду, (мм) | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 |
| Присоединительная резьба патрубков в стандартном исполнении (по согласованию с заказчиком возможно изготовление любого типа резьбы) | G3/8 | G1/2 | G3/4 | G1 | G1 1/4 | G1 1/2 | G2 | G2 1/2 | G3 |
| Условное давление- Ру (кг/см2) | 16; 25; 40; 63; 100; 160; 250; 320 | ||||||||
| Исполнение климатическое по ГОСТ 15150-69, температура окружающей среды | ХЛ1, (от -60°С до +40°С) | ||||||||
| Рабочие среды | Неагрессивные жидкие и газообразные среды | ||||||||
| Температура среды | до +200°С (уплотнения седла Ф4К20), до +232°С (уплотнения седла PEEK) |
||||||||
| Класс герметичности, ГОСТ 54808 | А | ||||||||
| Соответствие и технические регламенты | ТР ТС 010; ТР ТС 032 | ||||||||
| Материалы исполнения 11лс01пм | |||||||||
| Корпусные части | Ст.09Г2С | ||||||||
| Шар затвора | Ст.12Х18Н10Т | ||||||||
| Шпиндель | Ст.20х13 | ||||||||
| Уплотнения седла | Ф4К20, Ф4Бр60, PEEK | ||||||||
| Параметры надёжности 11лс01пм | |||||||||
| Назначенный срок службы | до 30 лет | ||||||||
| Наработка на отказ | 800 циклов | ||||||||
| Установленный средний ресурс | 3000 циклов | ||||||||
| Гарантия консервации | два года со дня отгрузки (хранение) | ||||||||
| Гарантия | 12 месяцев со дня ввода в эксплуатацию. | ||||||||
