11с01пп кран под приварку

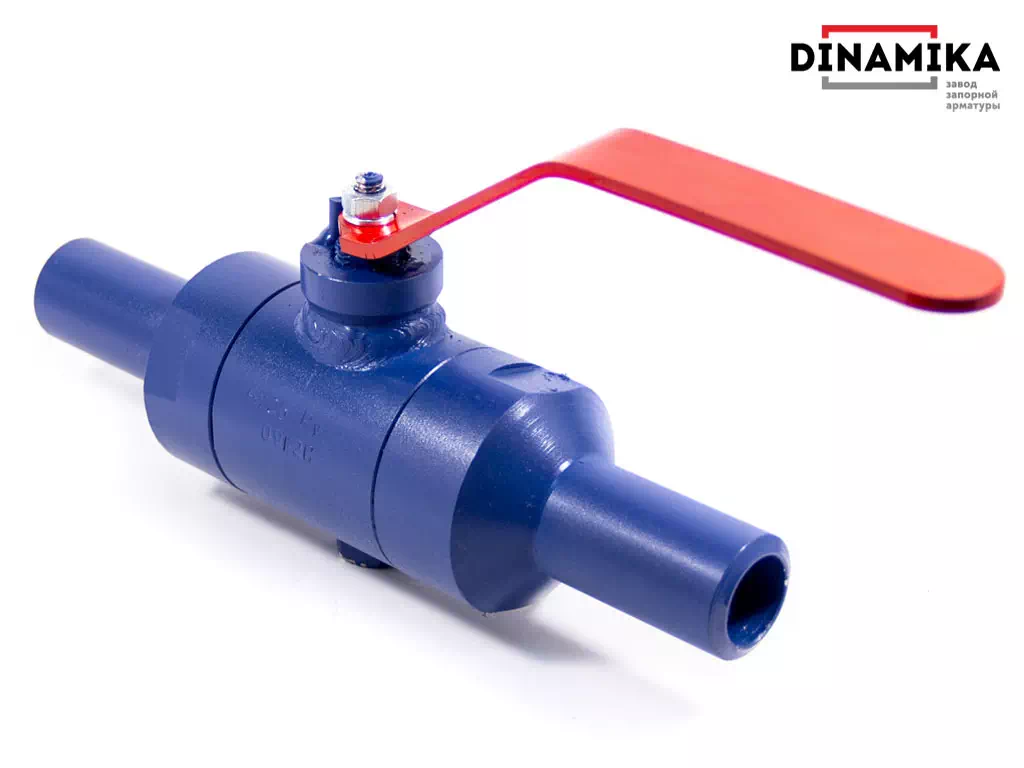

Приварной кран стальной марки 11с01пп является запорной арматурой под приварку к стальным трубопроводам и газопроводам промышленного назначения с давлением сред до 160 бар. Изготовлен из углеродистой стали ст.20, и предназначен для монтажа на промышленное оборудование в условиях умеренного климата, осуществляющего транспортировку, отбор и мониторинг сред нейтральной агрессивности.
Преимущества кранов 11с01пп КШД.П:
- Цена наиболее доступная по материалам исполнения;
- Разборный корпус двухсоставного и трёхсоставного типа;
- Ремонтопригодный — уплотнительные кольца заменяемые;
- Надёжен и прост в эксплуатации на срок до 10 лет.
Стальной кран под приварку имеет внутризаводское номенклатурное обозначение — КШД.П и выпускается в более 50 модификациях по конструкции.

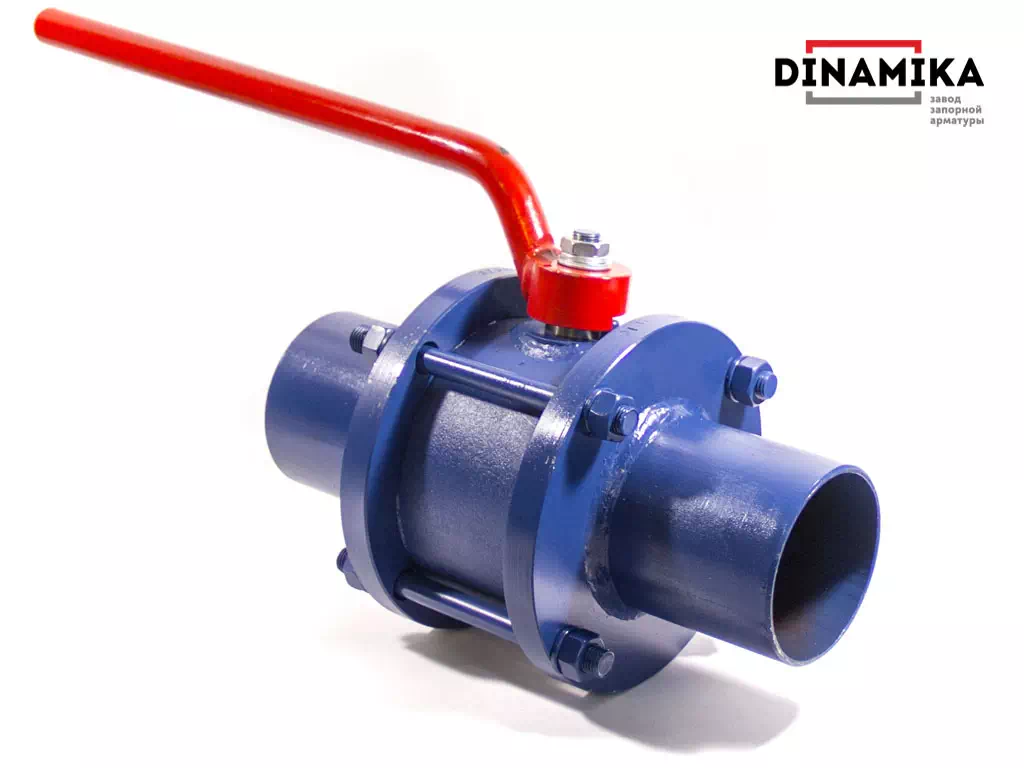

КШД.П. 015.160.01 — приварной кран условного прохода 15мм, на давление 160 кг/см2. Кран полнопроходной вварной с разборным корпусом трёхсоставного типа с усилением корпуса в области штока. |
Общепромышленный шаровой кран 11с01пп Ду15 Ру160
Шар затвора (пробка крана) полностью исполнен из высококачественной нержавеющей стали 12Х18Н10Т отечественного металлопроката. Максимальная температура рабочих сред до 200 градусов Цельсия, в зависимости от фторопластовых уплотнений (Ф4, либо ФК4К20). Стандартно краны 11с01пп изготавливаются в полнороходном исполнении с условным проходом Ду10 — Ду200, возможно изготовление под заказ в редуцированном (неполнопроходном) варианте.

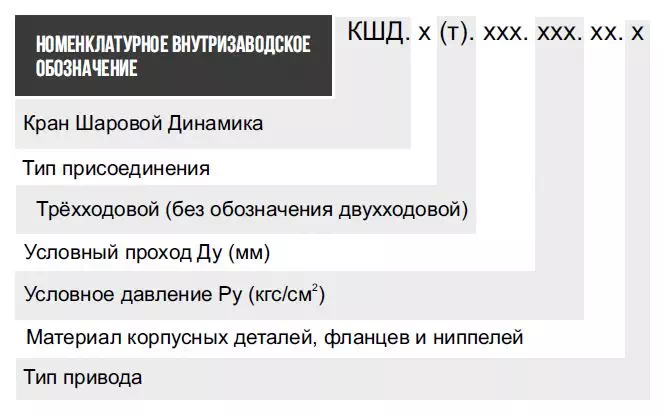

Расшифровка обозначение шаровых кранов под приварку 11с(лс,нж)01пп ТУ 3742-006-27844275-2014.
Продукции присвоено внутризаводское обозначение КШД.П.
Тип присоединения:
- П — под приварку встык.
Материал корпуса:
- 01 — ст.20;
- 02 — ст.09Г2С;
- 03 — ст.12Х18Н10Т.
Пример расшифровки обозначения приварного крана 11с01пп КШД.П. 015.016.01:
- КШД.П — Кран Шаровой Динамика Приварной (Под приварку)
- 015 — Ду 15 мм.
- 016 — Ру 16 кг/см².
- 01 — корпусные детали из ст.20.
Материалы деталей 11с01пп
| Наименование | Исполнение — материалы |
| Обозначение крана под приварку 11с01пп | КШД.П. ххх.ххх.01 |
| Исполнение климатическое по ГОСТ 15150-69 | У1 |
| Корпус | Ст. 20 |
| Патрубок — приварной | Ст. 20 |
| Шар | ст.12Х18Н10Т. |
| Шпиндель | 14х17н2 |
| Седло | Фторопласт Ф4 (Ф4К20) |
| Шайба | Сталь 12х18н10т |
| Гайка | Ст. 20 |
| Ручка | Ст. 20 |
| Шпилька | Ст. 20 |
Краны шаровые стальные под приварку 11с01пп КШД.П по заказу могут быть изготовлены:
- С условным проходом Ду 200, 250, 300 мм., согласованием с заказчиком чертежей.
- В неполнопроходном — редуцированном варианте исполнений Ду65/50; Ду80/100; Ду125/100.
- Нестандартной длинны — т.е. с увеличенной длинной патрубков.
- В варианте под управление редуктором, электроприводом, пневмоприводом.
- Из кислотоустойчивой стали с содержанием молибдена.
Характеристики 11с01пп
- Функция КШД.П 11с01пп: запорная — эксплуатация только на плолжении «закрыто» или «открыто».
- Управление затвором: ручное, по согласованию возможно изготовление под установку управления электроприводом.
- Условный проход (Ду): 10,15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200 мм.
- Условное давление (Ру): 16, 25, 40, 63, 100, 160 кг/cм².
- Рабочие среды: неагрессивные жидкости, газы, с температурой от-40°С до до + 200°С.
- Герметичность: Класс «А».
- Климатическое исполнение: У1; в диапазоне температур окружающей среды от -40 до +40 градусов Цельсия.
- Присоединение к трубопроводу: под приварку встык.
- Особое: возможно изготовление с гидрообогревом корпуса.
Основные характеристики
| Общепромышленная маркировка | Номенклатурное внутризаводское обозначение | Ду (мм) |
Ру (кг/см²) | Корпусные детали | Тип присоединения |
| 11с01пп | КШД.П. ххх.ххх.01 | 10 — 200 | 16 — 250 | Ст.20 | Под приварку |
| Изготавливаются согласно ТУ 3742-006-27844275-2014 и соответствуют стандартам и регламентам ТР ТС — 032, регламент 010, регламент 012. | |||||
