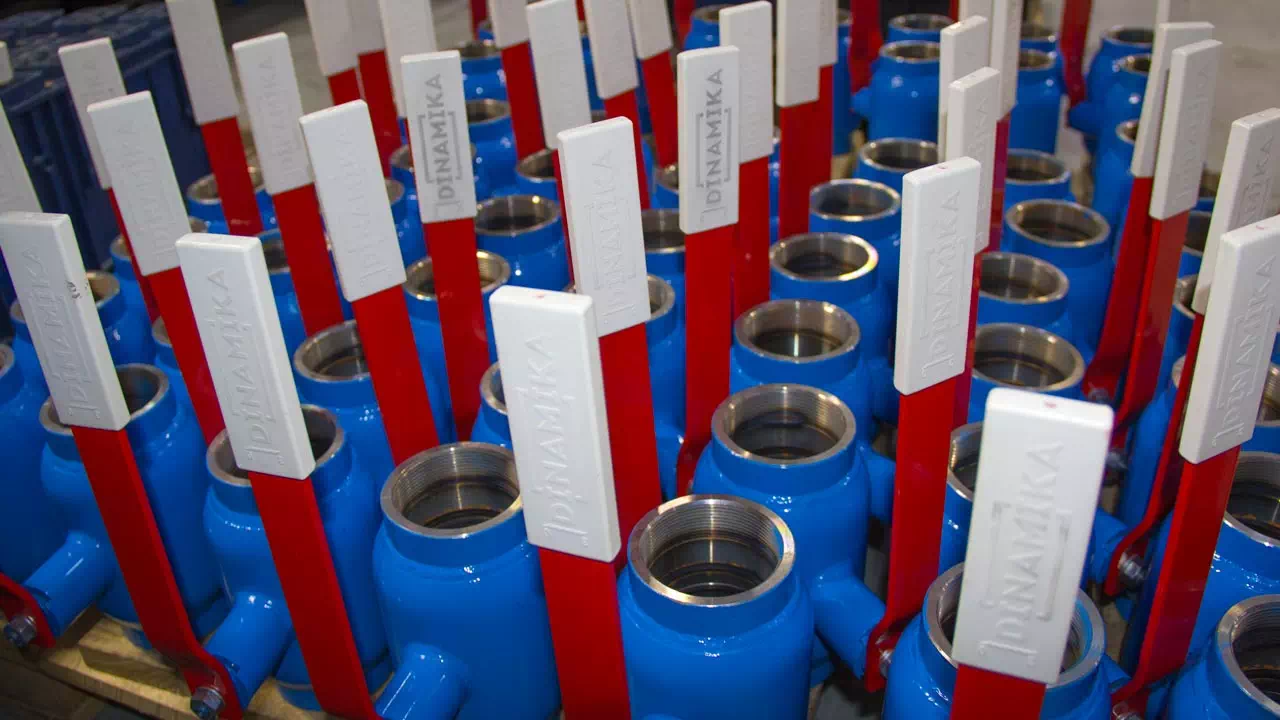

11с39п кран муфтовый цельносварной
Краны 11с39п благодаря своей сравнительно доступной стоимости имеют очень широкую область применения от коммунальных хозяйств, до промышленной сферы применения на нефтепроводах. Ценовое преимущество основывается на минимизации производственных процессов, поскольку корпусные детали собираются в единый корпус штампосварным методом из листовой стали. Корпус такой сборки неразборный (цельносварной), шар-затвор и уплотнения без возможности замены и восстановленя, при этом качественная сборка и материалы исполнения позволяют производителю назначать срок службы изделия до 30 лет.
Как производители мы предлагаем демократичные цены на 11с39п краны, гарантию и предлагаем доставку по России и в страны ТС. Демократичная цена подразумевает — договорную стоимость изделия в оптовой поставке с учётом удалённости заказчика, так же учитывается количество, доп. комплектация и срочность поставки. Согласование стоимости происходит в отделе продаж индивидуально с заказчиком, по заявке с приложением карты партнёра (мы работаем с юр.лицами, оплата безналичный расчёт).
Номенклатура 11с39п с обозначениями
Изделию 11с39п — присвоено производителем внутризаводское номенклатурное обозначение КШД.М.Ц. — Кран Шаровой Динамика Муфтовый Цельносварной. Далее идёт цифровая номенклатурная маркировка, отражающая основные параметры — условный проход, условное давление и материал исполнения корпусных деталей. В таблице ниже представлена номенклатура подбора и заказа по основным параметрам.
Таблица подбора кранов 11с39п по номенклатурному обозначению производителя
| 11с39п краны муфтовые (полный проход, стандартное исполнение) | |||||||||
| Обозначение заводское | Общепромышленное обозначение | Условное давление (кг/см2) | Условный проход и номенклатурное обозначение | ||||||
| Ду15 | Ду20 | Ду25 | Ду32 | Ду40 | Ду50 | Ду65 | |||
| КШД.M.Ц. | 11с39п Ру16 | Ру16 | 015.016.01* | 020.016.01 | 025.016.01 | 032.016.01 | 040.016.01 | 050.016.01 | 065.016.01 |
| 11с39п Ру25 | Ру25 | 015.025.01 | 020.025.01 | 025.025.01 | 032.025.01 | 040.025.01 | 050.025.01 | 065.025.01 | |
| 11с39п Ру40 | Ру40 | 015.040.01 | 020.040.01 | 025.040.01 | 032.040.01 | 040.040.01 | 050.040.01 | 065.040.01 | |
| * 01 — обозначение материала стали корпуса — ст.20. | |||||||||
Виджет с полной расшифровкой заводских обозначений, находится в разделе цельносварные шаровые краны

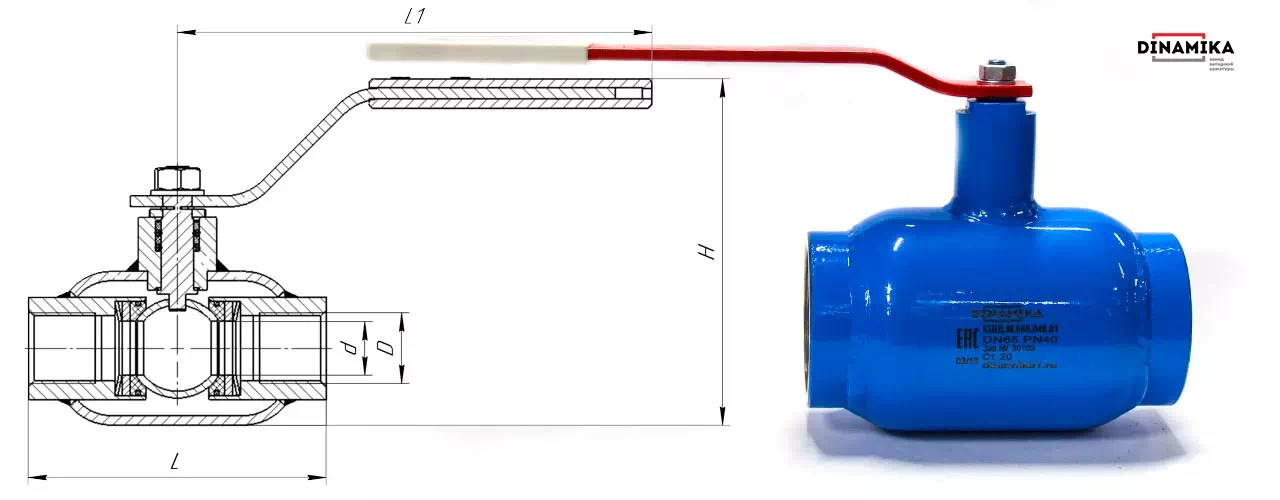

Конструкция 11с39п — размеры и типы исполнений резьбы
Строительные длины кранов 11с39п по ГОСТ 28908-91.
Исполнение присоединений стандартно муфтовое с резьбой тип — «G» по ГОСТ 6357.
Муфтовый 11с39п Ру16 — Ру40 обозначения к заказу, размеры и присоединительные резьбы
| Общепромышленное обозначение | Заводское обозначение к заказу | D (**резьба по умолчанию G по ГОСТ 6357) | d | L | L1 | H |
| 11с39п Ду15 | КШД.М.Ц 015.ххх.01* | 1/2 | 12,5 | 135 | 170 | 105 |
| 11с39п Ду20 | КШД.М.Ц 020.ххх.01* | 3/4 | 20 | 135 | 170 | 128 |
| 11с39п Ду25 | КШД.М.Ц 025.ххх.01* | 1 | 24 | 135 | 170 | 128 |
| 11с39п Ду32 | КШД.М.Ц 032.ххх.01* | 1 1/4 | 28 | 155 | 235 | 158 |
| 11с39п Ду40 | КШД.М.Ц 040.ххх.01* | 1 1/2 | 37 | 155 | 235 | 158 |
| 11с39п Ду50 | КШД.М.Ц 050.ххх.01* | 2 | 49 | 170 | 235 | 158 |
| 11с39п Ду65 | КШД.М.Ц 065.ххх.01* | 2 1/2 | 64 | 190 | 330 | 194 |
| * ххх — трёхзначное обозначение условного давления в кг/см2 — 016; 025 или 040 | ||||||
| **По согласованию с заказчиком возможно изготовление с любым типом резьбы | ||||||
Продукция может выступать альтернативным решением для замены муфтовых кранов 11с39п Breeze, 11с67п Маршал. Вся продукция проходит выходной контроль испытанием на герметичность, с подтверждением класса «А» по ГОСТ 9544-2015.
11с39п характеристики
Таблица характеристик 11с39п кранов
| Наименование | Описание и параметры характеристик | |||||||
| Изготовление и поставка | ТУ 3742-006-27844275 | |||||||
| Соответствие регламентам Таможенного Союза | ТР ТС 010, ТР ТС 032 | |||||||
| Условный проход, Ду (мм) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | |
| Исполнение присоединений — муфтовое «G» — ГОСТ 6357 (по индивидуальному согласованию с заказчиком любой тип резьбы) | ½ | ¾ | 1 | 1 ¼ | 1 ½ | 2 | 2 ½ | |
| Условное давление: Ру (кг/см2) | 16, 25, 40 | |||||||
| Проходное сечение | Полный проход | |||||||
| Управление | Двухходовое ручное (четверть оборота)* | |||||||
| Пропуск среды в затворе — класс герметичности по ГОСТ 9544-2015, ГОСТ Р 54808. | «А» | |||||||
| Рабочие среды | Вода, пар, газообразные смеси, нефтепродукты и т.п. | |||||||
| Обозначения запорного крана шарового | заводское | КШД.М.Ц | ||||||
| общепромышленное | 11с39п | |||||||
| Взаимозаменяемость с цельносварными кранами шаровыми: | 11с39п Breeze | |||||||
| 11с67п | ||||||||
| Материалы корпусных деталей | Ст.20 | |||||||
| Материал пробки — шара | 40х13 | |||||||
| Материал посадочного седла шара | Ф4К20 | |||||||
| Шток шарового затвора | 40х13 | |||||||
| Уплотнения штока | Фторсиликон | |||||||
| Температура рабочих сред | от -40°С до +200°С | |||||||
| Рабочие среды | Неагрессивные — вода, пар, газообразные смеси, нефтепродукты и т.п. | |||||||
| Климатическое исполнение по ГОСТ 15150-69 | У1 | |||||||
| Нижний предел температуры окружающей среды | не ниже -40°С | |||||||
| Показатели надёжности | Гарантия производителя 12 месяцев со дня монтажа, 24 месяца со дня продажи, количество рабочих циклов 8000 за 10 лет, срок службы 30 лет. | |||||||
| *изготавливаем под редукторное или электроприводное управление. | ||||||||
Изготовитель оставляет за собой право внесения изменений в конструкцию изделия.
