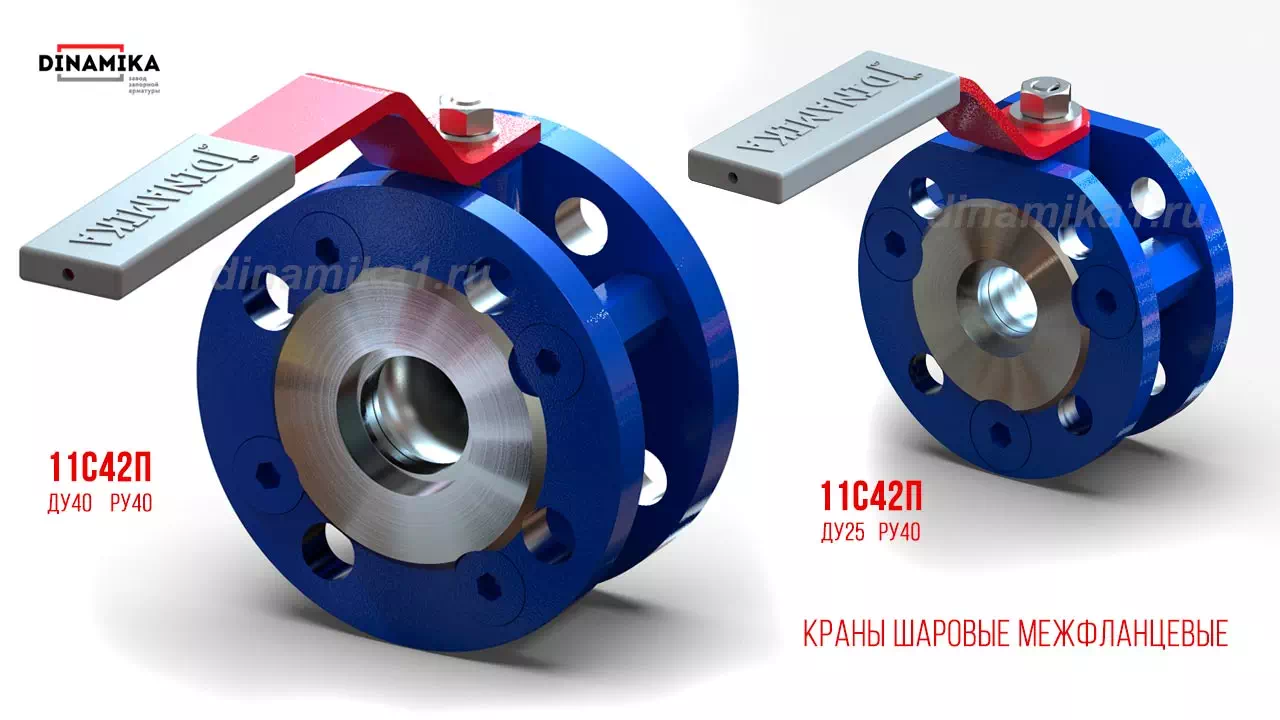

11с42п кран межфланцевый
Шаровые краны укороченные11с42п классифицируются как трубопроводная арматура запорного типа для меж фланцевого монтажа на стальные трубопроводы с транспортировкой жидких и газообразных сред. К проводимым рабочим средам относятся — холодная и горячая вода с температурой до +180°С, нефтепродукты, природный газ, любые жидкие и газообразные среды нейтральные к материалам корпуса с давлением до 4МПа.
Стальной корпус разборный укороченной конструкции на стяжных болтах, изготавливается из трех вариантах исполнения из углеродистой, хладостойкой и нержавеющей стали. Шаровой затвор из нержавеющей стали с уплотнениями — посадочными сёдлами из фторопласта Ф4К20.
Обозначение трубопроводной арматуры общепромышленное по справочнику ЦКБА крана 11с42п: 11 — кран шаровой, С- стальной, 42 — тип номенклатурной конструкции, П — уплотнение затвора полимерное.
Обозначение производителя завода «Динамика» на примере КШД.Ф. 050.040.01:
- КШД.Ф.- Кран Шаровой Динамика Фланцевый
- 050 — условный проход (Ду) 50мм.
- 040 — условное давление (Ру) 40 кг/см2.
- 01 — исполнение из углеродистой стали ст.20
Номенклатура межфланцевых кранов укороченных к поставке по обозначению производителя представлена в таблице:
Номенклатура межфланцевых кранов укороченных
| Обозначение общепромышленное | Условный проход и заводское обозначение кранов укороченных фланцевых | |||
| Ду25 | Ду32 | Ду40 | Ду50 | |
| Стальные межфланцевые краны | Исполнение по У1 из стали 20 | |||
| 11с42п Ру16 | 025.016.01 | 032.016.01 | 040.016.01 | 050.016.01 |
| 11с42п Ру25 | 025.025.01 | 032.025.01 | 040.025.01 | 050.025.01 |
| 11с42п Ру40 | 025.040.01 | 032.040.01 | 040.040.01 | 050.040.01 |
| Хладостойкие межфланцевые краны | Исполнение по ХЛ1 из стали 09Г2С | |||
| 11лс42п Ру16 | 025.016.02 | 032.016.02 | 040.016.02 | 050.016.02 |
| 11лс42п Ру25 | 025.025.02 | 032.025.02 | 040.025.02 | 050.025.02 |
| 11лс42п Ру40 | 025.040.02 | 032.040.02 | 040.040.02 | 050.040.02 |
| Нержавеющие межфланцевые краны | Исполнение по УХЛ из стали 12Х18Н10Т | |||
| 11нж42п Ру16 | 025.016.03 | 032.016.03 | 040.016.03 | 050.016.03 |
| 11нж42п Ру25 | 025.025.03 | 032.025.03 | 040.025.03 | 050.025.03 |
| 11нж42п Ру40 | 025.040.03 | 032.040.03 | 040.040.03 | 050.040.03 |
Применение 11с42п кранов укороченных
Укороченная монтажная длина и фланцевое присоединение определили название представленного здесь трубопроводного устройства — кран межфланцевый. Зачем надо было придумывать такую конструкцию крана не стандартной длины? Укороченная конструкция замечательна тем, что монтируется в труднодоступных местах и в местах, где минимально монтажное расстояние между отводами, переходами, агрегатами, измерительными датчиками, закладными конструкциями и другой трубопроводной арматурой. Минимизация строй длин запорной арматуры стала необходимостью для организаций, проектирующих газораспределительные станции (ГРС) малых размеров. В маленький объём газо-регулирующего шкафа (ГРШ) необходимо было установить массу разнообразных трубопроводных устройств с возможностью доступа к управлению без помех. Чтобы примерно Вы представили, как это выглядит, на фото представлен ГРПШ с установленными межфланцевыми кранами укороченной длины. Мы не изготавливаем сами газораспределительные станции, но готовы предложить производителям комплектующие — фланцевые краны 11с42п укороченной конструкции.
Кому будут интересна наша продукция:
- Производителям ГРП (газораспределительных пунктов) и ГРС (газораспределительных станций).
- Проектировщикам и изготовителям пунктов учёта и редуцирования газа (ГРПШ, УГРШ, ГРПБ, ПГБ, ШУУРГ).
Таблица материалов кранов 11с42п
| Наименование детали | Материал исполнения | ||
| 11с42п | 11лс42п | 11нж42п | |
| Ручка | Сталь 3 | Сталь 3 (оцинкованая) | |
| Шток | Сталь 40х13 | Сталь 12Х18Н10Т | |
| Уплотнения штока | Фторсиликон, Ф4К20 | ||
| Сальниковый узел | Сталь 20 | Сталь 09Г2С | Сталь 12Х18Н10Т |
| Фланец корпуса | Сталь 20 | Сталь 09Г2С | Сталь 12Х18Н10Т |
| Корпус | Сталь 20 | Сталь 09Г2С | Сталь 12Х18Н10Т |
| Шар (затвор) | Сталь 40х13 | Сталь 12Х18Н10Т | |
| Уплотнительное кольцо фланец / корпус | Ф4 | ||
| Посадочные сёдла шара | Ф4К20 | ||
| Фланцы | Сталь 20 | Сталь 09Г2С | Сталь 12Х18Н10Т |
| Комплектуем КОФ по согласованию | Сталь 20 | Сталь 09Г2С | Сталь 12Х18Н10Т |
Предприятие оставляет за собой право внесения изменений в конструкцию изделия.

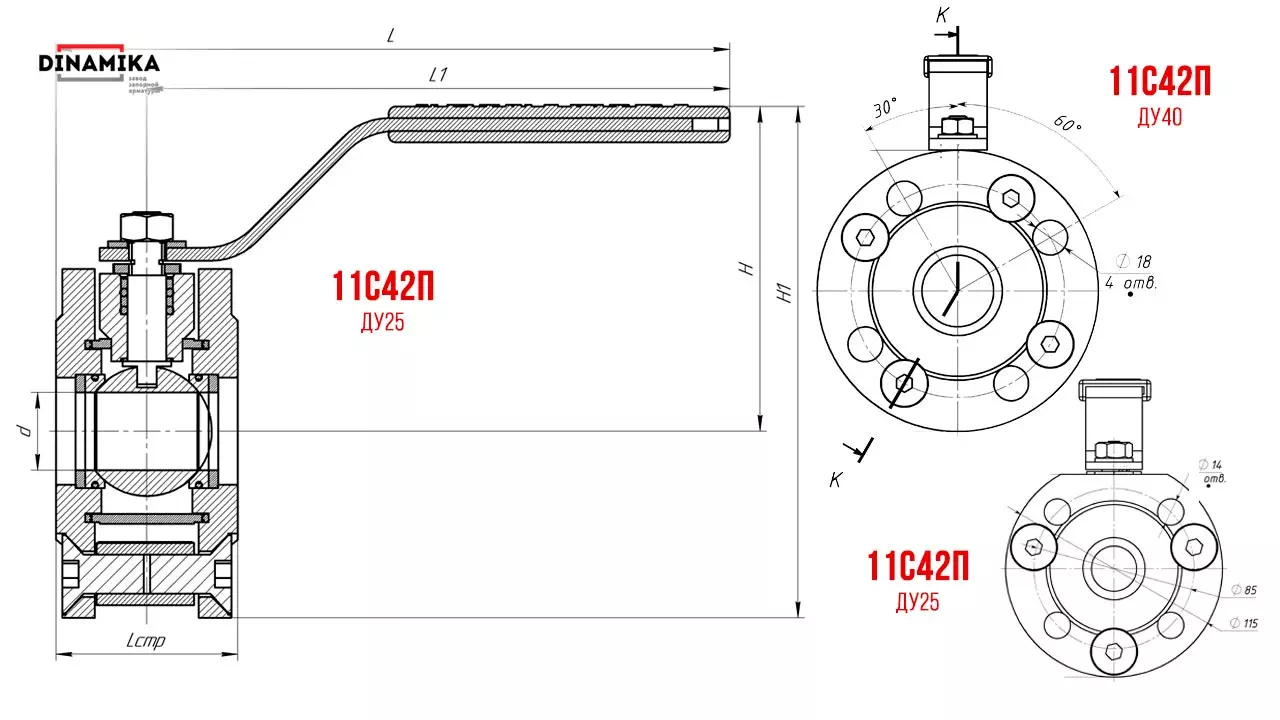

11с42п размеры и вес крана межфланцевого
| Общепромышленное обозначение | Заводское обозначение к заказу | **Тип фланцев по ГОСТ 3329-2015 | d | L стр | L1 | H | L | H1 | Вес не более (кг) |
| 11с42п Ду25 | КШД.Ф. 025.ххх.хх* | B | 24 | 56 | 180 | 68 | 208 | 158 | 3 |
| 11с42п Ду32 | КШД.Ф. 032.ххх.хх* | 30 | 74 | 235 | 75 | 272 | 189 | 4,6 | |
| 11с42п Ду40 | КШД.Ф. 040.ххх.хх* | 37 | 74 | 235 | 90 | 272 | 194 | 6,0 | |
| 11с42п Ду50 | КШД.Ф. 050.ххх.хх* | 48 | 83 | 235 | 100 | 277 | 208 | 9,5 | |
| * ххх — трёхзначное обозначение условного давления в кг/см2 — 016; 025 или 040 * хх — двухзначное обозначение исполнение 01 -У1, 02 -ХЛ1, 03 — УХЛ |
|||||||||
| **По согласованию с заказчиком возможно изготовление с любым типом | |||||||||
Характеристики 11c42п
Таблица характеристик 11с42п кранов КШД.Ф.
| Наименование | Описание и параметры характеристик | ||
| Изготовление и поставка | ТУ 3742-006-27844275 | ||
| Соответствие регламентам Таможенного Союза | ТР ТС 010, ТР ТС 032 | ||
| Проход | Полный | ||
| Управление | Двухходовое ручное (четверть оборотное)* | ||
| Пропуск среды в затворе — класс герметичности по ГОСТ 9544-2015, ГОСТ Р 54808. | «А» | ||
| Рабочие среды | Неагрессивные среды по отношению к которым уплотнения и детали крана коррозиестойки (вода, пар, газообразные смеси, нефтепродукты и т.п.) | ||
| Исполнение присоединений | Фланцевое по ГОСТ 3329-2015 (стандартно тип «B») | ||
| Общепромышленное обозначение | 11с42п | 11лс42п | 11нж42п |
| Условный проход (Ду) мм. | 25; 32; 40; 50 | ||
| Условное давление сред (Ру) | 16, 25, 40 кг/см2 | ||
| Материалы корпусных деталей | Ст.20 | Ст.09Г2С | Ст. 12Х18Н10Т |
| Температура рабочих сред | от -40°С до +200°С | от -60°С до +200°С | от -60°С до +180°С |
| Исполнение по ГОСТ 15150-69 | У1 | ХЛ1 | УХЛ |
| Взаимозаменяемость с межфланцевыми кранами шаровыми укороченной конструкции | 11с42п Breeze | ||
| 11с67п | |||
| Показатели надёжности | |||
| Назначенный срок службы | до 30 лет | ||
| Полная наработка на отказ | 3000 циклов | ||
| Средняя наработка на отказ | 2000 циклов | ||
| Ресурс крана до первого среднего ремонта в течении 10 лет | 800 циклов | ||
| Гарантия консервации | два года со дня отгрузки (хранение) | ||
| гарантия | 12 месяцев со дня ввода в эксплуатацию. | ||
| *изготавливаем под редукторное или электроприводное управление (под заказ) | |||
| Дополнительные сведения по характеристикам 11с42п по запросу. | |||
По своим характеристикам продукция может выступать альтернативным решением для замены межфланцевых кранов 11с42п Breeze, 11с67п Маршал. Вся продукция проходит выходной контроль испытанием на герметичность, с подтверждением класса «А» по ГОСТ 9544-2015.
