11с67п краны цельносварные
Представленная трубопроводная арматура — относится к запорным кранам шаровым общепромышленного обозначения 11с67п и 11лс67п. Ассортимент продукции представлен полнопроходными кранами в диапазоне условного прохода Ду15 — Ду200 миллиметров, в исполнении присоединений — фланцевое, муфтовое и под приварку. Трубопроводная арматура относится к двухходовому запорному типу и может эксплуатироваться только в режиме открытия и закрытия проходного сечения трубопровода. Кран имеет нержавеющий шаровой затвор в полнопроходном проточном сечении цельносварного корпуса с фторопластовыми уплотнениями.
На предприятии используются внутризаводские обозначения моделей цельносварных кранов. В цифровом заводском обозначении заложена краткая информация характеристик крана, — указан размер прохода крана, давление и исполнение по климату и материалы корпусных деталей.
Пример расшифровки обозначений цельносварных кранов производителя.
| Общепромышленное обозначение | Обозначение завода |
| Муфтовый 11с67п Ду50 Ру40 ст.20 с ручным управлением | КШД.М.Ц. 050.040.01 |
Продукция изготовлена по ТУ 3742-006-27844275 прошла поэтапный входной, производственный и выходной контроль перед поставкой заказчику с использованием методов дефектоскопии и гидроиспытаний давлением, соответствует техническим регламентам на применение в странах ТС.
Таблица материалов 11с67п
| № | Наименование детали | Материал | Исполнение крана по ГОСТ 15150-69 |
| 1. | Корпус | Ст.20 | У1 |
| Ст.09Г2С | ХЛ1 | ||
| 2. | Шар | Ст.12Х18Н10Т | У1, ХЛ1 |
| 3. | Шток | Ст.20Х13 | У1 |
| Ст.14Х17Н2 | ХЛ1 | ||
| 4. | Уплотнения шпинделя, седло затвора | Фторопласт Ф4Г3К6 | У1, ХЛ1 |
| 5. | Рукоятка | Ст3 | У1, ХЛ1 |
Дополнительные сведения по материалам по запросу. Предприятие оставляет за собой право внесения изменений в конструкцию 11с67п кранов.
Виды 11с67п кранов
Компания «Dinamika» — производитель запорной арматуры предлагает к поставке, по доступным ценам краны цельносварные обозначения КШД.М(Ф,П).Ц.
Для заказа можно использовать краткие обозначения завода по типу присоединения:
- КШД.Ф.Ц. — 11с67п фланцевый;
- КШД.М.Ц. — 11с67п муфтовый;
- КШД.П.Ц. — 11с67п под приварку.
Муфтовые 11с67п краны КШД.М.Ц
Шаровые краны 11с(лс)67п в муфтовом исполнении, с присоединительной внутренней резьбой в диапазоне размеров от 3/8 до 4 дюймов, изготовлены из углеродистой стали методами штамповки и сварки корпусных деталей.
Условный проход и резьба муфтовых 11с67п
| Исполнение присоединений, условный проход и размеры резьбы (по умолчанию трубная резьба «G») | Муфтовое | ||||||||
| Ду10 | Ду15 | Ду20 | Ду25 | Ду32 | Ду40 | Ду50 | Ду80 | Ду100 | |
| 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 | 3 | 4 | |
Таблица номенклатуры 11с(лс)67п муфтовые (полный проход)
| Исполнение крана | Условное давление (кг/см2) | Условный проход и заводское обозначение | |||||||||
| Ду10 | Ду15 | Ду20 | Ду25 | Ду32 | Ду40 | Ду50 | Ду80 | Ду100 | |||
| У1 (ст.20) | Ру16 | КШД.M.Ц. 010.016.01 |
КШД.М.Ц. 015.016.01 | КШД.М.Ц. 020.016.01 | КШД.М.Ц. 025.016.01ё | КШД.М.Ц. 032.016.01 | КШД.М.Ц. 040.016.01 | КШД.М.Ц. 050.016.01 | КШД.М.Ц. 080.016.01 | КШД.М.Ц. 100.016.01 | |
| ХЛ1 (ст. 09Г2С) | 010.016.02 | 015.016.02 | 020.016.02 | 025.016.02 | 032.016.02 | 040.016.02 | 050.016.02 | 080.016.02 | 100.016.02 | ||
| У1 (ст.20) | Ру25 | 010.025.01 | 015.025.01 | 020.025.01 | 025.025.01 | 032.025.01 | 040.025.01 | 050.025.01 | 080.025.01 | 100.025.01 | |
| ХЛ1 (ст. 09Г2С) | 010.025.02 | 015.025.02 | 020.025.02 | 025.025.02 | 032.025.02 | 040.025.02 | 050.025.02 | 080.025.02 | 100.025.02 | ||
| У1 (ст.20) | Ру40 | 010.040.01 | 015.040.01 | 020.040.01 | 025.040.01 | 032.040.01 | 040.040.01 | 050.040.01 | — | — | |
| ХЛ1 (ст. 09Г2С) | 010.040.02 | 015.040.02 | 020.040.02 | 025.040.02 | 032.040.02 | 040.040.02 | 050.040.02 | — | — | ||
11с(лс)67п муфтовые- чертёжи и размеры во вкладке конструкция на данной странице.

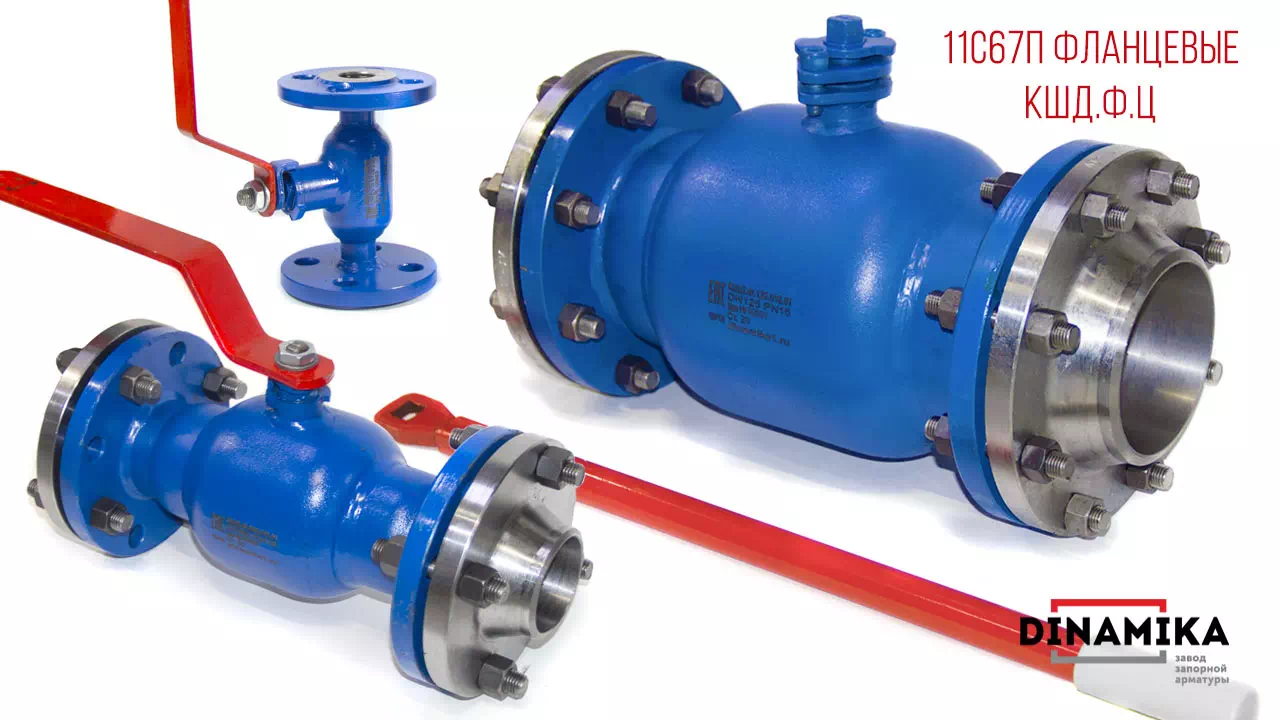

Фланцевые краны 11с67п
Фланцевые краны 11с67п выгодное приобретение в плане его стоимости в сравнении цен аналогичных типов запорной арматуры, изготовленных из поковок литья или металлообработкой сортового металлопроката. Существует ограничение в применении по давлению до 40 бар, поскольку арматура изготовлена методом штамповки корпусных деталей из листовой и трубопрокатной стали с дальнейшей сборкой корпуса методом сварки, поэтому краны называются цельносварными и не подлежат ремонту. Ограничения по ремонтопригодности фланцевых цельносварных кранов и давлению не коим образом не являются недостатком, поскольку большая часть трубопроводных коммуникаций рассчитана на проводимость сред с давлением не более 16 атмосфер, а выгодные цены 11с67п кранов сделали массово применяемыми трубопроводными устройствами. Надёжность изделия плюс долгосрочные гарантии позволяют его просто менять раз в 10 лет, именно такой срок службы мы оговариваем в документации и предлагаем двухлетнюю гарантию на нашу продукцию.
Предприятие — производитель предлагает к поставке цельносварные фланцевые краны 11с67п и 11лс67п, комплектует комплектами фланцев и крепежом и доставляет строго в оговоренные сроки. Продукция завода проходит полный контроль в производственном цикле и выходной контроль на аттестованном оборудовании испытаний запорной арматуры. Предлагаем широкий ассортимент готовых к монтажу фланцевых кранов 11с67п заводского обозначения КШД.Ф.Ц, номенклатура представлена в таблице ниже.
Шаровые краны 11с67п фланцевые (полный проход)
| Обозначение крана | Условное давление | Условный проход и заводское обозначение | ||||||||||
| Ду10 | Ду15 | Ду20 | Ду25 | Ду32 | Ду40 | Ду50 | Ду80 | Ду100 | Ду150 | Ду200 | ||
| 11с67п У1 (ст.20) | Ру16 | КШД.Ф.Ц. 010.016.01 |
КШД.Ф.Ц. 015.016.01 | КШД.Ф.Ц. 020.016.01 | КШД.Ф.Ц. 025.016.01ё | КШД.Ф.Ц. 032.016.01 | КШД.Ф.Ц. 040.016.01 | КШД.Ф.Ц. 050.016.01 | КШД.Ф.Ц. 080.016.01 | КШД.Ф.Ц. 100.016.01 | КШД.Ф.Ц. 150.016.01 | КШД.Ф.Ц. 200.016.01 |
| 11лс67П ХЛ1 (ст. 09Г2С) | 010.016.02 | 015.016.02 | 020.016.02 | 025.016.02 | 032.016.02 | 040.016.02 | 050.016.02 | 080.016.02 | 100.016.02 | 150.016.02 | 200.016.02 | |
| 11с67п У1 (ст.20) | Ру25 | 010.025.01 | 015.025.01 | 020.025.01 | 025.025.01 | 032.025.01 | 040.025.01 | 050.025.01 | 080.025.01 | 100.025.01 | 150.025.01 | 200.025.01 |
| 11лс67п ХЛ1 (ст. 09Г2С) | 010.025.02 | 015.025.02 | 020.025.02 | 025.025.02 | 032.025.02 | 040.025.02 | 050.025.02 | 080.025.02 | 100.025.02 | 150.025.02 | 200.025.02 | |
| 11с67п У1 (ст.20) | Ру40 | 010.040.01 | 015.040.01 | 020.040.01 | 025.040.01 | 032.040.01 | 040.040.01 | 050.040.01 | — | — | — | — |
| 11лс67п ХЛ1 (ст. 09Г2С) | 010.040.02 | 015.040.02 | 020.040.02 | 025.040.02 | 032.040.02 | 040.040.02 | 050.040.02 | — | — | — | — | |
Кран под приварку 11с(лс)67п
Цельносварной шаровой кран под приварку (Ду15 — Ду200) заводского обозначения КШД.П.Ц. является аналогом приварного крана 11с67п с двухходовым ручным управлением потоками сред с давлением до 4 МПа. Изготовлен из углеродистой стали и предназначен для монтажа на стальные трубопроводы долгосрочно, исполняя только запорную функцию, то есть открывать и закрывать проходное сечение без регулировки потоков. В цельносварном корпусе крана установлен затвор — шар из нержавеющей стали, полно проходное сечение герметизируется в затворе и управляющем штоке фторопластовыми уплотнениями, рассчитанными на температуру сред от -60 до +200 градусов Цельсия. Надёжность цельносварных кранов под приварку обеспечивается средним сроком эксплуатации 10 лет и гарантиями производителя кранов «Dinamika» до двух лет.
Цены на 11с67п краны
Мы предлагаем демократичные — цены на 11с67п краны, которые зависят от объёма поставки, удалённости заказчика, срочности отгрузки.
Конструкции 11с67п
Конструкция двухходовых шаровых кранов 11с67п проста и надёжна, обеспечивает удобство эксплуатации в режиме оперативного перекрытия трубопровода. Стабильную герметичность класса «А» обеспечивают уплотнения из современных материалов не теряющих своих свойств при максимально допустимой температуре до 200 градусов Цельсия в пиковом значении.
Размеры 11с(лс)67п муфтовый:
Таблица размеров цельносварных кранов муфтовых Ру16
| Общепромышленное обозначение кранов 11с(лс)67с муфтовые | Заводское обозначение | Размер резьбы | Размеры по чертежу, (мм) | Масса, (кг) | |||
| G | L | D | L1 | H | |||
| Ду10 Ру16 | КШД.М.Ц. 010.016.01 | 3/8 | 75 | 42 | 164 | 90 | 0,8 |
| Ду15 Ру16 | КШД.М.Ц. 015.016.01 | 1/2 | 75 | 42 | 164 | 90 | 0,75 |
| Ду20 Ру16 | КШД.М.Ц. 020.016.01 | 3/4 | 80 | 48 | 164 | 96 | 1 |
| Ду25 Ру16 | КШД.М.Ц. 025.016.01 | 1 | 100 | 60 | 164 | 101 | 1,5 |
| Ду32 Ру16 | КШД.М.Ц. 032.016.01 | 1 1/4 | 120 | 68 | 250 | 118 | 2,9 |
| Ду40 Ру16 | КШД.М.Ц. 040.016.01 | 1 1/2 | 120 | 76 | 250 | 120 | 2,7 |
| Ду50 Ру16 | КШД.М.Ц. 050.016.01 | 2 | 150 | 102 | 300 | 148 | 4,4 |
| Ду65 Ру16 | КШД.М.Ц. 065.016.01 | 2 1/2 | 170 | 127 | 300 | 160 | 5,5 |
| Ду80 Ру16 | КШД.М.Ц. 080.016.01 | 3 | 180 | 140 | 300 | 166 | 6,2 |
| Ду100 Ру16 | КШД.М.Ц. 100.016.01 | 4 | 240 | 180 | 500 | 185 | 16,2 |
Таблица размеров кранов муфтовых 11с67п Ру25
| Общепромышленное обозначение кранов 11с(лс)67п муфтовые | Заводское обозначение | Размер резьбы | Размеры по чертежу, (мм) | Масса, (кг) | |||
| G | L | D | L1 | H | |||
| Ду10 Ру25 | КШД.М.Ц. 010.025.01 | 3/8 | 75 | 42 | 164 | 90 | 0,8 |
| Ду15 Ру25 | КШД.М.Ц. 015.025.01 | 1/2 | 75 | 42 | 164 | 90 | 0,75 |
| Ду20 Ру25 | КШД.М.Ц. 020.025.01 | 3/4 | 80 | 48 | 164 | 96 | 1 |
| Ду25 Ру25 | КШД.М.Ц. 025.025.01 | 1 | 100 | 60 | 164 | 101 | 1,5 |
| Ду32 Ру25 | КШД.М.Ц. 032.025.01 | 1 1/4 | 120 | 68 | 250 | 118 | 2,9 |
| Ду40 Ру25 | КШД.М.Ц. 040.025.01 | 1 1/2 | 120 | 76 | 250 | 120 | 2,7 |
| Ду50 Ру25 | КШД.М.Ц. 050.025.01 | 2 | 150 | 102 | 300 | 148 | 4,4 |
| Ду65 Ру25 | КШД.М.Ц. 065.025.01 | 2 1/2 | 170 | 127 | 300 | 160 | 5,5 |
| Ду80 Ру25 | КШД.М.Ц. 080.025.01 | 3 | 180 | 140 | 300 | 166 | 6,2 |
| Ду100 Ру25 | КШД.М.Ц. 100.025.01 | 4 | 240 | 180 | 500 | 185 | 16,2 |
Таблица размеров кранов муфтовых 11с67п Ру40
| Общепромышленное обозначение кранов 11с(лс)67п муфтовый | Заводское обозначение | Размер резьбы | Размеры по чертежу, (мм) | Масса, (кг) | |||
| G | L | D | L1 | H | |||
| Ду10 Ру40 | КШД.М.Ц. 010.040.01 | 3/8 | 75 | 42 | 164 | 90 | 0,8 |
| Ду15 Ру40 | КШД.М.Ц. 015.040.01 | 1/2 | 75 | 42 | 164 | 90 | 0,75 |
| Ду20 Ру40 | КШД.М.Ц. 020.040.01 | 3/4 | 80 | 48 | 164 | 96 | 1 |
| Ду25 Ру40 | КШД.М.Ц. 025.040.01 | 1 | 100 | 60 | 164 | 101 | 1,5 |
| Ду32 Ру40 | КШД.М.Ц. 032.040.01 | 1 1/4 | 120 | 68 | 250 | 118 | 2,9 |
| Ду40 Ру40 | КШД.М.Ц. 040.040.01 | 1 1/2 | 120 | 76 | 250 | 120 | 2,7 |
| Ду50 Ру40 | КШД.М.Ц. 050.040.01 | 2 | 150 | 102 | 300 | 148 | 4,4 |
Шаровые краны КШД.М.Ц. изготовлены под присоединение к трубопроводу резьбовым присоединением в соответствии с ГОСТ 6357.
Фланцевый 11с67п конструкция и размеры
Шаровые краны 11с67п с размерами строительных длин согласно ГОСТ 28908 изготовлены под присоединение к трубопроводу фланцевым присоединением. Уплотнительные поверхности фланцев стандартного исполнения «B» ГОСТ 33259-2015.
11С67П РУ16
| Общепромышленное обозначение | Заводское обозначение | Размер (мм) по чертежу — эскизу | Вес (кг) | ||||||
| L | L1 | D | D1 | D2 | H | n | |||
| 11С67П Ду10 Ру16 | КШД.Ф.Ц. 010.016.01 | 130 | 164 | 90 | 60 | 42 | 90 | 4 | 2,1 |
| 11С67П Ду15 Ру16 | КШД.Ф.Ц. 015.016.01 | 130 | 164 | 95 | 65 | 47 | 90 | 4 | 1,6 |
| 11С67П Ду20 Ру16 | КШД.Ф.Ц. 020.016.01 | 150 | 164 | 105 | 75 | 58 | 96 | 4 | 2,3 |
| 11С67П Ду25 Ру16 | КШД.Ф.Ц. 025.016.01 | 160 | 164 | 115 | 85 | 68 | 101 | 4 | 3,1 |
| 11С67П Ду32 Ру16 | КШД.Ф.Ц. 032.016.01 | 180 | 250 | 135 | 100 | 78 | 118 | 4 | 4,4 |
| 11С67П Ду40 Ру16 | КШД.Ф.Ц. 040.016.01 | 200 | 250 | 145 | 110 | 88 | 120 | 4 | 5,2 |
| 11С67П Ду50 Ру16 | КШД.Ф.Ц. 050.016.01 | 230 | 300 | 160 | 125 | 102 | 148 | 4 | 7,67 |
| 11С67П Ду65 Ру16 | КШД.Ф.Ц. 065.016.01 | 290 | 300 | 180 | 145 | 122 | 160 | 8 | 10 |
| 11С67П Ду80 Ру16 | КШД.Ф.Ц. 080.016.01 | 310 | 300 | 195 | 160 | 133 | 166 | 8 | 12 |
| 11С67П Ду100 Ру16 | КШД.Ф.Ц. 100.016.01 | 350 | 500 | 215 | 180 | 158 | 185 | 8 | 19,2 |
| 11С67П Ду125 Ру16 | КШД.Ф.Ц. 125.016.01 | 325 | 500 | 245 | 210 | 184 | 199 | 8 | 27,6 |
| 11С67П Ду150 Ру16 | КШД.Ф.Ц. 150.016.01 | 350 | 655 | 280 | 240 | 212 | 217 | 8 | 37,1 |
| 11С67П Ду200 Ру16 | КШД.Ф.Ц. 200.016.01 | 457 | 1060 | 335 | 295 | 268 | 268 | 12 | 79,9 |
Фланцевый 11с67п Ру25
| Общепромышленное обозначение | Заводское обозначение | Размеры, (мм) | Вес,
(кг) |
|||||||
| L | L1 | D | D1 | D2 | H | d | n | |||
| 11С67П Ду10 Ру25 | КШД.Ф.Ц. 010.025.01 | 130 | 164 | 90 | 60 | 42 | 90 | 14 | 4 | 2,1 |
| 11С67П Ду15 Ру25 | КШД.Ф.Ц. 015.025.01 | 130 | 164 | 95 | 65 | 47 | 90 | 14 | 4 | 1,6 |
| 11С67П Ду20 Ру25 | КШД.Ф.Ц. 020.025.01 | 150 | 164 | 105 | 75 | 58 | 96 | 14 | 4 | 2,3 |
| 11С67П Ду25 Ру25 | КШД.Ф.Ц. 025.025.01 | 160 | 164 | 115 | 85 | 68 | 101 | 14 | 4 | 3,1 |
| 11С67П Ду32 Ру25 | КШД.Ф.Ц. 032.025.01 | 180 | 250 | 135 | 100 | 78 | 118 | 18 | 4 | 4,4 |
| 11С67П Ду40 Ру25 | КШД.Ф.Ц. 040.025.01 | 200 | 250 | 145 | 110 | 88 | 120 | 18 | 4 | 5,2 |
| 11С67П Ду50 Ру25 | КШД.Ф.Ц. 050.025.01 | 230 | 300 | 160 | 125 | 102 | 148 | 18 | 4 | 7,67 |
| 11С67П Ду65 Ру25 | КШД.Ф.Ц. 065.025.01 | 290 | 300 | 180 | 145 | 122 | 160 | 18 | 8 | 10 |
| 11С67П Ду80 Ру25 | КШД.Ф.Ц. 080.025.01 | 310 | 300 | 195 | 160 | 133 | 166 | 18 | 8 | 12 |
| 11С67П Ду100 Ру25 | КШД.Ф.Ц. 100.025.01 | 350 | 500 | 230 | 190 | 158 | 185 | 22 | 8 | 20,36 |
| 11С67П Ду125 Ру25 | КШД.Ф.Ц. 125.025.01 | 325 | 500 | 270 | 220 | 184 | 199 | 26 | 8 | 29,7 |
| 11С67П Ду150 Ру25 | КШД.Ф.Ц. 150.025.01 | 350 | 665 | 300 | 250 | 212 | 217 | 26 | 8 | 37,1 |
| 11С67П Ду200 Ру25 | КШД.Ф.Ц. 200.025.01 | 457 | 1060 | 360 | 310 | 278 | 268 | 26 | 12 | 84,3 |
Фланцевый11с67п Ру40 размеры
| Общепромышленное обозначение | Заводское обозначение | Размеры, (мм) | Вес, (кг) | |||||||
| L | L1 | D | D1 | D2 | H | d | n | |||
| 11С67П Ду10 Ру25 | КШД.Ф.Ц. 010.040.01 | 130 | 164 | 90 | 60 | 42 | 90 | 14 | 4 | 2,1 |
| 11С67П Ду15 Ру25 | КШД.Ф.Ц. 015.040.01 | 130 | 164 | 95 | 65 | 47 | 90 | 14 | 4 | 1,6 |
| 11С67П Ду20 Ру25 | КШД.Ф.Ц. 020.040.01 | 150 | 164 | 105 | 75 | 58 | 96 | 14 | 4 | 2,3 |
| 11С67П Ду25 Ру25 | КШД.Ф.Ц. 025.040.01 | 160 | 164 | 115 | 85 | 68 | 101 | 14 | 4 | 3,1 |
| 11С67П Ду32 Ру25 | КШД.Ф.Ц. 032.040.01 | 180 | 250 | 135 | 100 | 78 | 118 | 18 | 4 | 4,4 |
| 11С67П Ду40 Ру25 | КШД.Ф.Ц. 040.040.01 | 200 | 250 | 145 | 110 | 88 | 120 | 18 | 4 | 5,2 |
| 11С67П Ду50 Ру25 | КШД.Ф.Ц. 050.040.01 | 230 | 300 | 160 | 125 | 102 | 148 | 18 | 4 | 7,67 |
Приварной кран 11с67п конструкция и размеры
Шаровые краны 11с67п под приварку КШД.П.Ц. присоединение к трубопроводу приварное в соответствии с ГОСТ 16037.
Таблица размеров цельносварных кранов под приварку
| Цельносварные краны 11с(лс)67п под приварку | Номенклатура и заводское обозначение | Размеры по чертежу, (мм) | Вес | ||||
| L | L1 | D | А | H | |||
| Ду10 Ру16 | КШД.П.Ц. 010.016.01 | 210 | 164 | 16 | 42 | 90 | 1 |
| Ду10 Ру25 | КШД.П.Ц. 010.025.01 | ||||||
| Ду10 Ру40 | КШД.П.Ц. 010.040.01 | ||||||
| Ду15 Ру16 | КШД.П.Ц. 015.016.01 | 210 | 164 | 21 | 42 | 90 | 0,75 |
| Ду15 Ру25 | КШД.П.Ц. 015.025.01 | ||||||
| Ду15 Ру40 | КШД.П.Ц. 015.040.01 | ||||||
| Ду20 Ру16 | КШД.П.Ц. 020.016.01 | 230 | 164 | 28 | 48 | 96 | 1,05 |
| Ду20 Ру25 | КШД.П.Ц. 020.025.01 | ||||||
| Ду20 Ру40 | КШД.П.Ц. 020.040.01 | ||||||
| Ду25 Ру16 | КШД.П.Ц. 025.016.01 | 230 | 164 | 34 | 57 | 101 | 1,25 |
| Ду25 Ру25 | КШД.П.Ц. 025.025.01 | ||||||
| Ду25 Ру40 | КШД.П.Ц. 025.040.01 | ||||||
| Ду32 Ру16 | КШД.П.Ц. 032.016.01 | 260 | 250 | 42 | 76 | 118 | 2,05 |
| Ду32 Ру25 | КШД.П.Ц. 032.025.01 | ||||||
| Ду32 Ру40 | КШД.П.Ц. 032.040.01 | ||||||
| Ду40 Ру16 | КШД.П.Ц. 040.016.01 | 260 | 250 | 50 | 76 | 120 | 2,4 |
| Ду40 Ру25 | КШД.П.Ц. 040.025.01 | ||||||
| Ду40 Ру40 | КШД.П.Ц. 040.040.01 | ||||||
| Ду50 Ру16 | КШД.П.Ц. 050.016.01 | 300 | 300 | 60 | 102 | 148 | 3,86 |
| Ду50 Ру25 | КШД.П.Ц. 050.025.01 | ||||||
| Ду50 Ру40 | КШД.П.Ц. 050.040.01 | ||||||
| Ду65 Ру16 | КШД.П.Ц. 065.016.01 | 360 | 300 | 76 | 127 | 160 | 5,7 |
| Ду65 Ру25 | КШД.П.Ц. 065.025.01 | ||||||
| Ду65 Ру40 | КШД.П.Ц. 065.040.01 | ||||||
| Ду80 Ру16 | КШД.П.Ц. 080.016.01 | 370 | 300 | 89 | 133 | 166 | 7 |
| Ду80 Ру25 | КШД.П.Ц. 080.025.01 | ||||||
| Ду80 Ру40 | КШД.П.Ц. 080.040.01 | ||||||
| Ду100 Ру16 | КШД.П.Ц. 100.016.01 | 390 | 500 | 108 | 180 | 185 | 12,5 |
| Ду100 Ру25 | КШД.П.Ц. 100.025.01 | ||||||
| Ду100 Ру40 | КШД.П.Ц. 100.040.01 | ||||||
| Ду125 Ру16 | КШД.П.Ц. 125.016.01 | 390 | 500 | 133 | 219 | 199 | 19,4 |
| Ду125 Ру25 | КШД.П.Ц. 125.025.01 | ||||||
| Ду125 Ру40 | КШД.П.Ц. 125.040.01 | ||||||
| Ду150 Ру16 | КШД.П.Ц. 150.016.01 | 390 | 665 | 159 | 245 | 217 | 23,3 |
| Ду150 Ру25 | КШД.П.Ц. 150.025.01 | ||||||
| Ду150 Ру40 | КШД.П.Ц. 150.040.01 | ||||||
| Ду200 Ру16 | КШД.П.Ц. 200.016.01 | 600 | 1060 | 219 | 325 | 269 | 65,2 |
| Ду200 Ру25 | КШД.П.Ц. 200.025.01 | ||||||
| Ду200 Ру40 | КШД.П.Ц. 200.040.01 | ||||||
Характеристики 11с67п
Таблица общих характеристик для 11с67п
| Наименование | Описание и параметры характеристик | ||||||||
| Изготовление и поставка | ТУ 3742-006-27844275 | ||||||||
| Соответствие регламентам Таможенного Союза | ТР ТС 010, ТР ТС 012, ТР ТС 032 | ||||||||
| Проход | Полный | ||||||||
| Управление | Двухходовое ручное (четверть оборотное)* | ||||||||
| Пропуск среды в затворе — класс герметичности по ГОСТ 9544-2015, ГОСТ Р 54808. | «А» | ||||||||
| Рабочие среды | Неагрессивные к проточной части (вода, пар, газообразные смеси, нефтепродукты и т.п.) | ||||||||
| КШД.М.Ц (муфтовый) — Условный проход, Ду (мм) | 10, 15, 20, 25, 32, 40, 50, 65, 80, 100 | ||||||||
| КШД.Ф.Ц и КШД.П.Ц (фланцевый и приварной) — Условный проход, Ду (мм) | 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200 | ||||||||
| Условное давление сред (Ру) | 16, 25, 40 кг/см2 | ||||||||
| Материалы корпусных деталей | 11с67п | 11лс67п | |||||||
| Ст.20 | Ст.09Г2С | ||||||||
| Температура рабочих сред | от -40°С до +200°С | от -60°С до +200°С | |||||||
| Исполнение по ГОСТ 15150-69 | У1 | ХЛ1 | |||||||
| Нижний предел температуры окружающей среды | не ниже -40°С | не ниже -60°С | |||||||
| Материал шарового затвора | Ст.12Х18Н10Т | ||||||||
| Показатели надёжности | Гарантия производителя 12 месяцев со дня монтажа, 24 месяца на хранении, наработка на отказ 800 циклов, установленный средний ресурс 4000 циклов, назначенный срок службы до 30 лет. | ||||||||
| *11с67п краны в цельносварном корпусе могут изготавливаться под редукторное или электроприводное управление. | |||||||||
| Исполнение присоединений, условный проход и размеры резьбы (по умолчанию трубная резьба «G») | Муфтовое | ||||||||
| Ду10 | Ду15 | Ду20 | Ду25 | Ду32 | Ду40 | Ду50 | Ду80 | Ду100 | |
| 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 | 3 | 4 | |
| Исполнение присоединений | Фланцевое исп. «B» (1) по ГОСТ 33259 -2015** | ||||||||
| **Указано стандартное исполнение, исполнения фланцевых поверхностей по согласованию чертежа, комплектуем краны 11с67п КОФ и метизами | |||||||||
