15нж93бк клапан хлора DINAMIKA

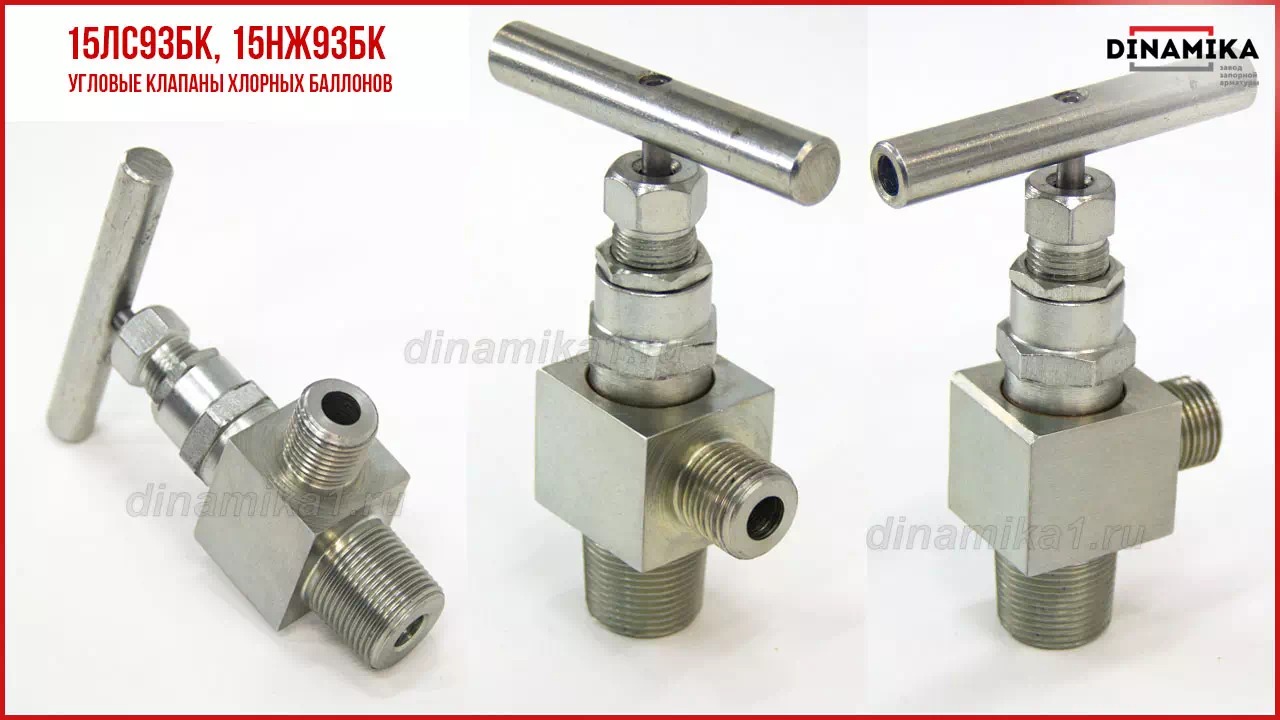

Баллонные клапаны 15нж93бк предназначены для использования в качестве запорного устройства для накопительных ёмкостей. Вентили хлора по материалам исполнения бывают хладостойкого и нержавеющего типа, что отражается в обозначениях ЛС –легированная сталь с элементами марганца, НЖ- нержавеющая сталь в составе которой присутствуют элементы титана, никеля, хрома и молибдена. Нержавеющий угловой вентиль серии 93бк изготовлен из конструкционной коррозиестойкой стали с 12х18н10т и может применятся в климатических условиях по УХЛ1, в умеренном и холодном климате. Монтируется на ёмкости с хлором в сухом газообразном и жидком состоянии с содержанием влаги до 0,04%, условное давление среды до 2,5Мпа, температура среды от -60 до +50 градусов Цельсия.
Клапаны запорные углового типа с поворотом корпуса 90° имеют наружную цапковую резьбу – входной патрубок с конусной резьбой, выходной боковой патрубок с трубной резьбой G.
15нж93бк нержавеющий клапан хора вкручивается в накопительную ёмкость – горловину баллона или контейнер и служит для закачки или отбора жидкого хлора или хладагента.
| Таблица резьбовых присоединений угловых клапанов хлора | |||
| Наименование | DN, мм | Тип присоединения | |
| Входной патрубок | Выходной патрубок | ||
| 15нж93бк Ду5 | 5 | Наружная резьба W27.8 ГОСТ 9909-81, | резьба наружная G1/2 ГОСТ 6357-81 |
| 15нж93бк Ду15 | 15 | Наружная резьба W27.8 ГОСТ 9909-81, | резьба наружная G3/4 ГОСТ 6357-81 |
Конструкция 15нж93бк

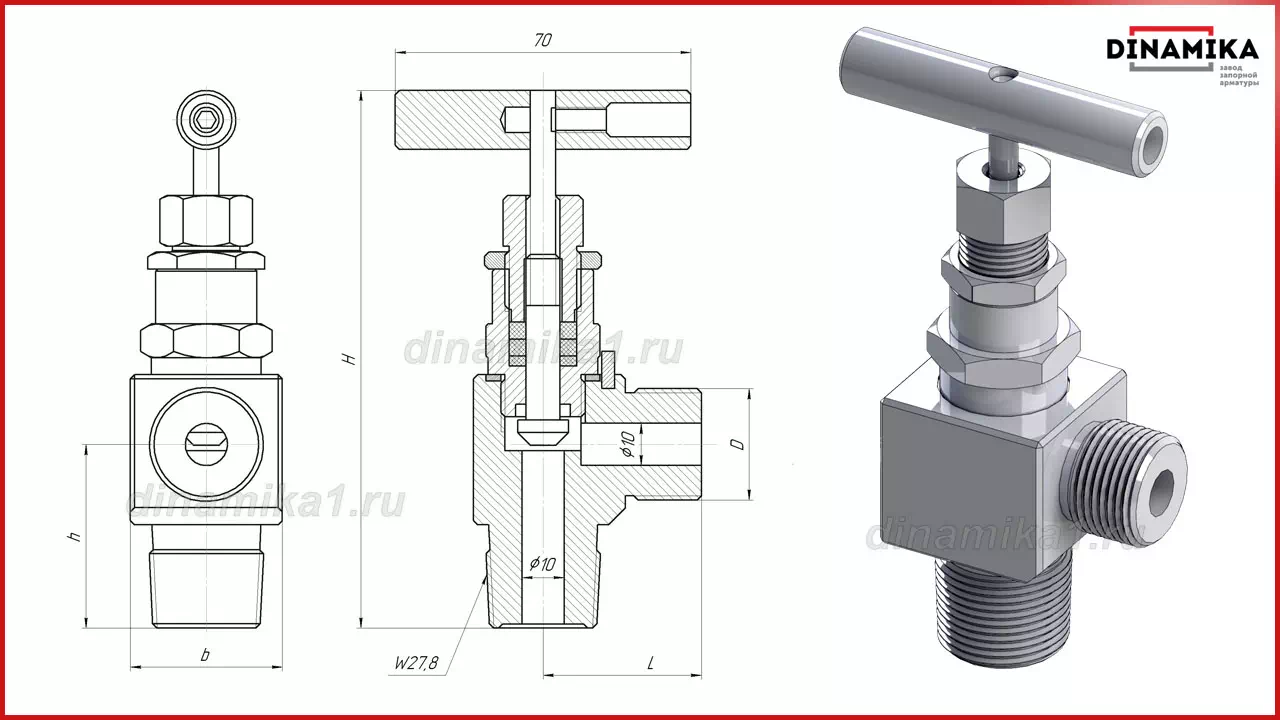

Чертёж с размерами углового клапана 15нж93бк
| Таблица размеров и веса | ||||||||
| Наименования обозначения | DN, мм | PN, кгс/см2 | h, мм | b, мм | H, мм | L, мм | D, мм | Масса, кг |
| 15нж93бк Ду5 | 5 | 16 | 45 | 36 | 130 | 37 | G1/2 | 0,69 |
| 15нж93бк Ду15 | 15 | 25 | 45 | 36 | 130 | 37 | G3/4 | 0,71 |
Материалы 15нж93бк
Материалы исполнения на примере углового вентиля 15нж93бк клапана хлора:
1. Корпус – ст.12х18н10т
2. Штуцер — ст.12х18н10т
3. Шток — ст.12х18н10т
4. Штуцер 2 – ст.09Г2С
5. Уплотнения штока (сальник)- фторопласт Ф4
6. Ручка – ст.20
Характеристики 15нж93бк
Характеристики вентилей 15нж93бк могут отличать по исполнению.
- Изготовление и поставка: ТУ 3742-001-27844275 -2014
- Соответствие регламентам Таможенного Союза: ТР ТС 010, ТР ТС 012, ТР ТС 032
- Диаметр, DN(мм): 5, 15;
- Давление, PN(кгс/см2): от 16 до 25;
- Рабочая среда: хлор с содержанием влаги до 0,04%, хладагенты;
- Температура рабочей среды от -60℃ до +50℃;
- Герметичность класс «А»;
- Варианты исполнения: УХЛ1 по ГОСТ 15150-69.
- Управление ручное.
