15с68нж клапан (вентиль) DINAMIKA
Клапан 15с68нж по классификации трубопроводной арматуры относится к стальному вентилю высокого давления, с областью применения в качестве запорного устройства на линиях труб малого диаметра с транспортировкой химически неагрессивных сред под давлением до 400 бар. Практическое назначение запорных клапанов 68-ой серии на трубопроводных линиях раздачи сжатого воздуха, пара, воды, входит в состав отборных устройств отрасли нефтедобычи и переработки углеводородов, устанавливается на накопительные ёмкости и под контрольно-измерительное оборудование.
Предприятие производитель вентилей 15с68нж предлагает продукцию в широком ассортименте по виду присоединений и типов исполнений, изготовленную согласно технических условий ТУ 3742-001-27844275-2014, соответствующую техническим регламентам Таможенного Союза ТР ТС 012, 010/2011 и ТР ТС 032/2013 «О безопасности машин и оборудования».
Что касается конструктивных отличительных черт клапана 15с68нж, тарельчатая игла затвора и уплотнение «металл — металл» в седле из нержавеющей стали позволяют проводить среды под давлением до 40МПа с температурой до + 425 градусов Цельсия. Корпусные детали с высоким запасом прочности рассчитаны кратковременные скачки давления до 70 МПа.
Цена 15с68нж
Цены на клапаны 15с68нж с доставкой в ваш город, которые формируются из потребностей заказчика указанных в спецификации запроса запорной арматуры. То есть, мы выстраиваем гибкую ценовую политику с клиентом стараясь оптимизировать стоимость трубопроводной арматуры для заказчика, поэтому цены договорные и согласовываются на момент заказа.
На формирование гибких и доступных цен на клапан 15с68нж влияют такие факторы как:
- Стоимость сырья — металла из которого произведён запорный вентиль.
- Индивидуальные специфичные требования заказчика к характеристикам влияющим на конструкцию изделия.
- Тип присоединений зависящий от давления рабочих сред, особо этот фактор воздействует на стоимость фланцевых клапанов высокого давления.
- Комплектация изделия, например, поставка с КОФ и метизами.
- Срочность поставки и наличие на складе.
- Географическая удалённость заказчика
Специальные цены действительны пока продукция представленная в спецпредложении в наличии.
В ценовой линейке игольчатых вентилей 68-ой серии клапаны из стали ст.20 и ст.35 наиболее интересны по стоимости, доступная оптовая цена с неизменной высокой надёжностью в эксплуатации изделия. Цены 15с68нж на нашем предприятии демократичны и могут гибко изменяться в зависимости от объёма заказа, сроков поставки. При заключении долгосрочных контрактов на плановой основе, стоимость обсуждается индивидуально с заказчиком.

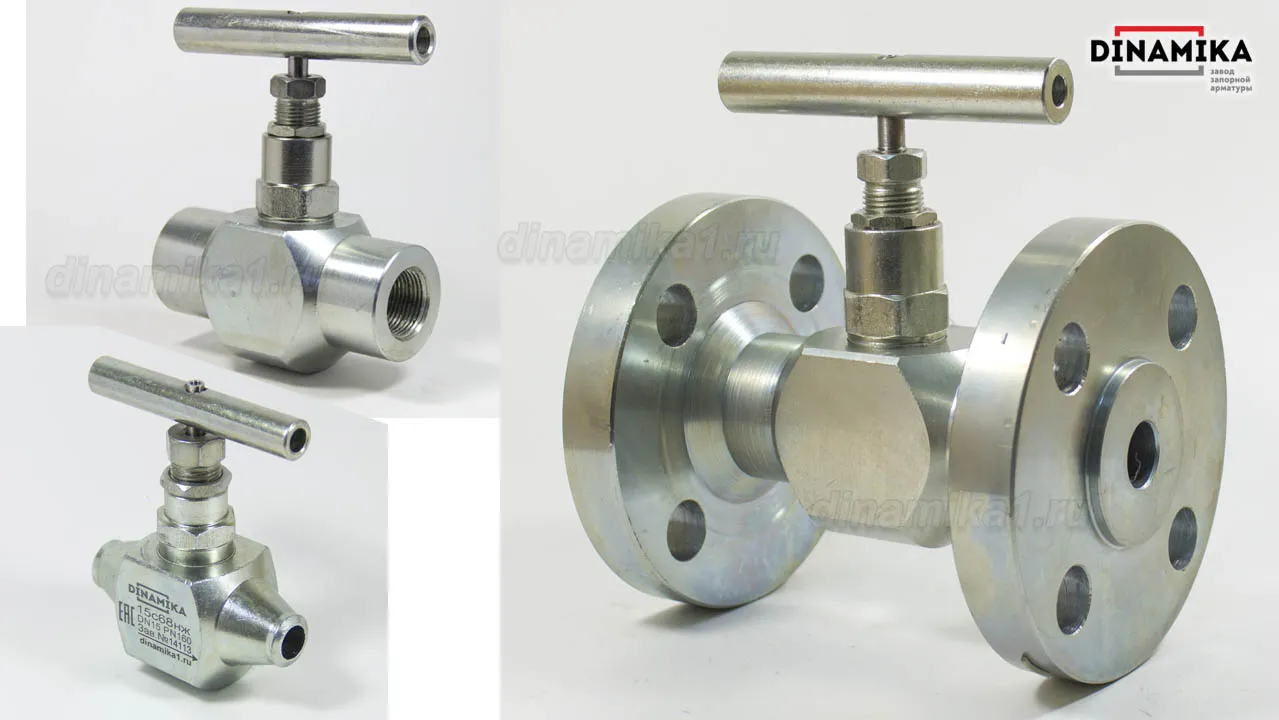

15с68нж клапаны виды
Производителями выпускается множество видов клапанов 15с68нж которые визуально отличны друг от друга — с наружным сальниковым узлом, с вентильной головкой и сальниками внутри буксы и т.д. Всех их объединяет запорная функция на трубопроводных линиях малого диаметра, стандартизированные монтажные размеры, резьбовые и фланцевые присоединения по ГОСТ. Нашим предприятием серийно изготавливаются разборные клапаны с вентильной головкой с внутренними уплотнениями из ТРГ, с производства из складского наличия предлагаем вентили 15с68нж муфтовые, фланцевые и приварные с доставкой заказчику.
15с68нж клапан муфтовый
Клапаны муфтовые 15с68нж — резьбовые вентили для трубопроводных линий высокого давления условного прохода от 15 до 50 мм, рассчитанные на давление сред до 40МПа.

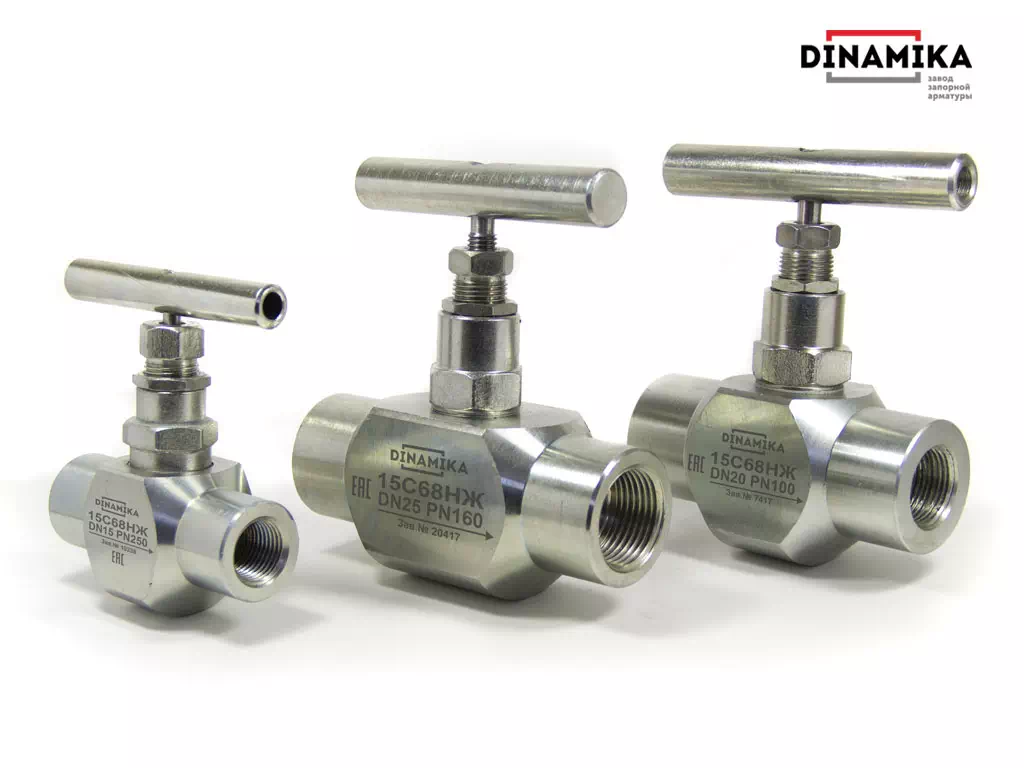

Стандартные муфтовые клапаны представлены на фото выше, из наличия на складе и готовы к отгрузке, номенклатура представлена ниже в таблице.
| Обозначение запорной арматуры | Ру (кг/см2) |
Резьба внутренняя | Размеры и вес | ||||
| Rc | G | NPT | Строй длина (мм) | Высота (мм) | Вес (кг) | ||
| Клапан 15с68нж Ду15 (муфтовый) | 16, 25, 40, 63, 100, 160, 250, 400 | 1/2 | 1/2 | 1/2 | 90 | 110 | 0,9 |
| Клапан 15с68нж Ду20 (муфтовый) | 3/4 | 3/4 | 3/4 | 110 | 138 | 2,0 | |
| Клапан 15с68нж Ду25 (муфтовый) | 1 | 1 | 1 | 130 | 138 | 2,3 | |
| Клапан 15с68нж Ду32 (муфтовый) | 1 1/4 | 1 1/4 | 1 1/4 | 140 | 150 | 3,7 | |
| Клапан 15с68нж Ду40 (муфтовый) | 1 1/2 | 1 1/2 | 1 1/2 | 200 | 185 | 5,7 | |
| Клапан 15с68нж Ду50 (муфтовый) | 2 | 2 | 2 | 220 | 198 | 8,0 | |
Мы предлагаем Вам ознакомиться с запорными вентилями 15с68нж с резьбовым присоединением в широком диапазоне условных проходов (Ду), которые можно разделить по назначению:
- 15с68нж Ду15 — муфтовый клапан, изготавливается серийно с трубной резьбой патрубков, отлично подходит для трубопроводов и линий автоматизации производственных процессов. Применяется в большинстве случаев на стальных трубопроводах с транспортировкой неагрессивных сред, сжатого воздуха, воды, пара, масляных смесей и нефтепродуктов.Фото клапан 15с68нж Ду15 Ру250 G1/2 (в)
- 15с68нж Ду25; Ду20; Ду32; Ду40; Ду50 — трубопроводная арматура с присоединениями муфта- муфта с резьбой G, устанавливаются на линейные трубопроводы и промышленные накопительные ёмкости с неагрессивными газовыми и жидкими смесями высокого давления. Монтируются на линии труб с раздачей сжатого воздуха, могут отчасти выполнять функции сбросного или отборного устройства.Фото клапан 15с68нж Ду25 Ру160 G1(в)
Выше представленные муфтовые стальные вентили высокого давления являются основой производства модификаций конструкции по монтажным присоединениям их комбинациям, которые мы производим серийно под индивидуальный заказ. На основе муфтового вентиля 68-ой серии нашим заводом изготавливаются аналогичные запорные устройства с фланцевым и приварным присоединениями.
Клапан 15с68нж с фланцами
Клапаны 15с68нж с фланцевым присоединением к трубопроводу находятся в производстве завода с 2014 года, изготавливаются в различных исполнениях уплотнительных поверхностей фланцев для давлений сред до 250 атмосфер.

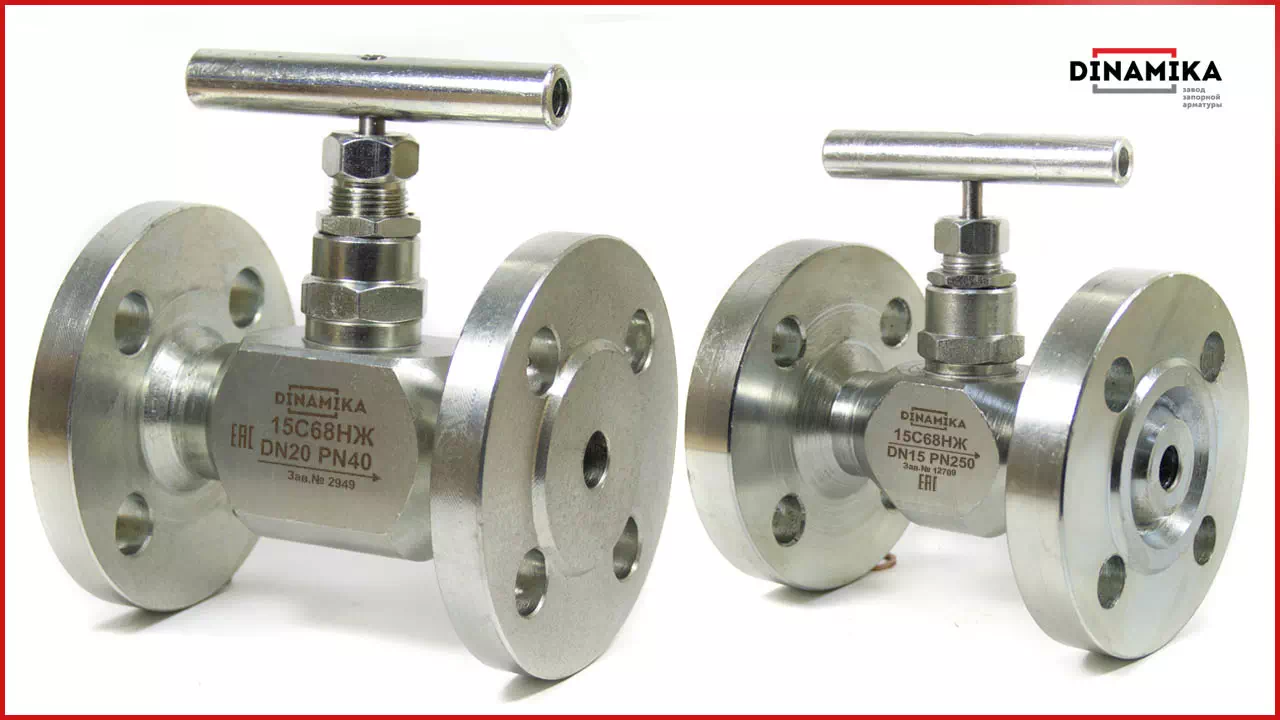

На фото представлены вентили высокого давления с нашего производства — 15с68нж Ру40 с фланцевым присоединением в первом исполнении (B) и Ру250 в седьмом исполнении (J) фланцев по ГОСТ 54432-2011.
Краткий перечень клапанов 15с68нж с фланцевым присоединением, размерами и весом
| Обозначение запорной арматуры | Условное давление Ру (кг/см2) |
Размеры* | Вес* (кг) | |
| Длинна (мм) | Высота (мм) | |||
| Клапан 15с68нж Ду15 (фланцевый) | 16, 25, 40, 63, 100,160, (250**) | 130 | 135 | 3,3 |
| Клапан 15с68нж Ду20 (фланцевый) | 159 | 165 | 6 | |
| Клапан 15с68нж Ду25 (фланцевый) | 178 | 170 | 6,9 | |
| Клапан 15с68нж Ду32 (фланцевый) | 186 | 178 | 8 | |
| Клапан 15с68нж Ду40 (фланцевый) | 216 | 233 | 12,2 | |
| Клапан 15с68нж Ду50 (фланцевый)** | 230 | 243 | 16 | |
| *Представлены данные размеров и веса для давления 160 кг/см2, дополнительная информация предоставляется по согласованию чертежа клапана с заказчиком. | ||||
| **Изготавливается под заказ | ||||
Клапан 15с68нж с присоединением под приварку
Предприятие изготавливает клапаны 15с68нж под приварку к оборудованию и трубопроводам, с присоединением, предназначенным для долгосрочного монтажа запорного вентиля и применяющемся в легкодоступных местах на открытом воздухе и под навесами. Одним из такого применения приварного клапана является установка на накопительные ёмкости высокого давления в качестве запорного устройства отбора, запорного вентиля дренажных линий сброса сред и остаточного давления.

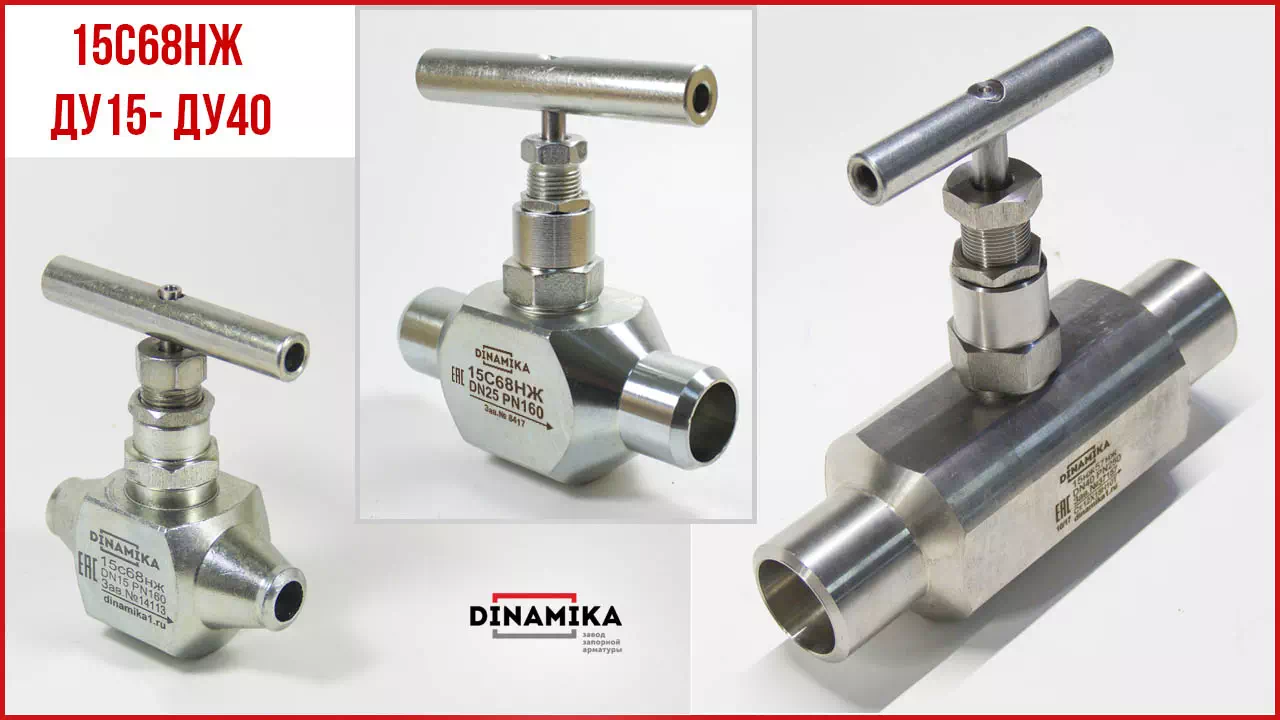

На фото представлены клапаны 15с68нж Ду15, Ду25 из углеродистой стали и Ду40 из коррозионностойкой стали с приварным присоединением в стык линии трубопровода или оборудованию технологических процессов промышленных производств.
Перечень номенклатуры клапанов 15с68нж под приварку с размерами и весом
| Обозначение запорной арматуры | Условное давление, Ру (кг/см2) | Размеры | Вес (кг) | |
| Длина (мм) | Высота (мм) | |||
| Клапан 15с68нж Ду15 (под приварку) | 16, 25, 40, 63, 100, 160, 250, 400 | 90 | 110 | 0,9 |
| Клапан 15с68нж Ду20 (под приварку) | 110 | 138 | 1,7 | |
| Клапан 15с68нж Ду25 (под приварку) | 130 | 138 | 2,1 | |
| Клапан 15с68нж Ду32 (под приварку) | 140 | 148 | 3.3 | |
| Клапан 15с68нж Ду40 (под приварку) | 200 | 185 | 5,8 | |
| Клапан 15с68нж Ду50 (под приварку) | 220 | 185 | 6,5 | |
Конструкция 15с68нж

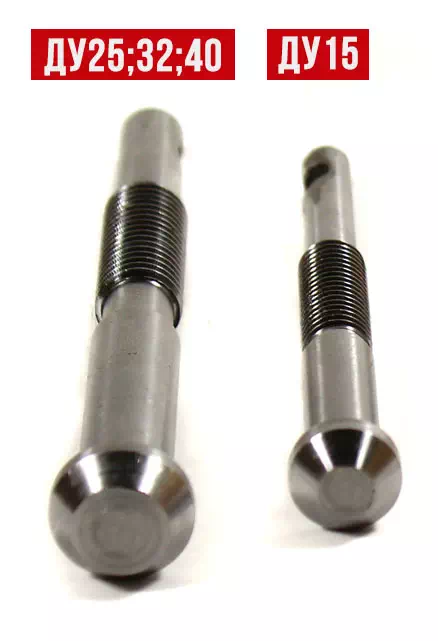

Конструкция 15с68нж идентична у всей серии 68-х клапанов, производимых нашим предприятием, существуют различия по размерам сечения и штока-иглы, в зависимости от изменения проходного сечения. Чтобы дать представление об отличиях, на фото ниже представлены шток-иглы тарельчатого типа для клапанов 68-ой серии.
В зависимости от условного прохода (Ду) изменяется размер золотника иглы затвора:
- 15с68нж Ду25 — 32 мм, сечение 12 мм;
- Ду15 сечение 10 мм;
- Ду40 — 50 сечение прохода в затворе 18 мм;

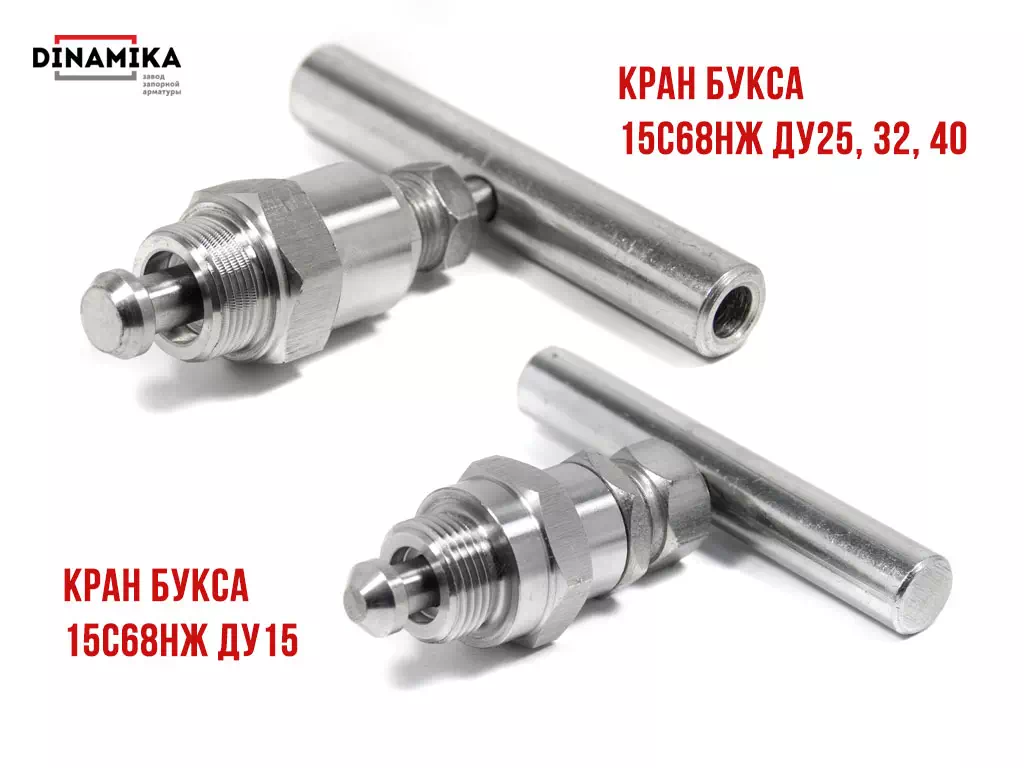

Шток игла, уплотнения и штуцера собираются в вентильную головку называемой кран-букса.
Кран-букса (вентильная головка) важнейшая часть игольчатых клапанов, её надёжность влияет на долговечность эксплуатации клапана в целом. Конструкция кран-буксы нашего исполнения герметична, то есть управляющая резьба управляющего штока изолирована от влияния проводимых сред, что повышает сроки эксплуатации.

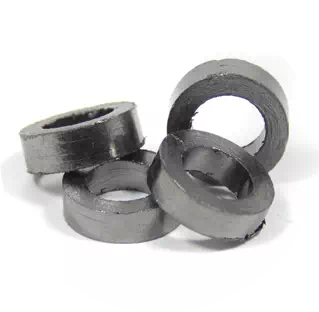

Для герметизации буксы в качестве уплотнительных материалов используются кольца из пластичного графита (ТРГ — терморасширенного графита). Переносить скачки повышенного давления заложено в конструкцию запасом прочности деталей вентильной головки, к тому же установленные в кран-буксе графитовые уплотнения штока имеют свойства расширятся при нарастании температуры улучшая герметичность. Графитовые кольца выдерживают давление до 2000 бар, этого более чем достаточно для эксплуатации вентиля 15с68нж в рабочем режиме.
Конструкция с описанием составляющих деталей и материалов на примере резьбового клапана 15с68нж Ду25.
По конструкции данный запорный вентиль не является прямоточным.
Материалы деталей 15с68нж:
- Ручка — ст.20
- Установочный винт — ст.20
- Шток, игла — ст.40Х13
- Штуцер — ст.35
- Зажимная гайка — ст.35
- Штуцер корпуса — ст.35
- Шайба — ст.35
- Уплотнение, — кольца ТРГ (ПС1) для температур рабочих сред до +425°С, или фторопласт (Ф4) для температур до +200°С.
- Шайба герметизирующая — Алюминий (АД00).
- Корпус — ст.20 или ст.35.
Производитель оставляет за собой право изменения конструкции клапана.
15с68нж гарантия производителя и доставка

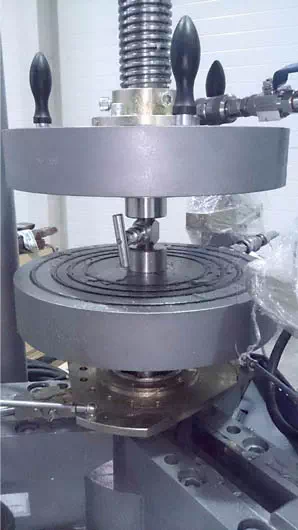

Компания-производитель поставляет запорные клапаны 15с68нж прошедшие выходной контроль и несёт гарантийные обязательства перед заказчиками за качество, которое отслеживается на всех этапах производства. Один из заключительных этапов мониторинга качества это выходной контроль готового к поставке изделия. 15с68нж проходят обязательный выходной контроль на герметичность согласно технических условий, на стандартизированном стенде гидравлических испытаний.
Проверяется запорное устройство давлением воды превышающим номинальное в 1,5 раза:
- Проверка на протечку и целостность корпуса;
- Проверка на герметичность затвора;
- Проверка на работоспособность (три цикла открытия — закрытия).
По окончании испытаний создаётся протокол приёмо-сдаточных испытаний в которых официально в соответствии ГОСТ указывает пригодность к эксплуатации запорного вентиля.
| Срок службы клапана 15с68нж | До 10 лет |
| Гарантия производителя | 18 месяцев со дня ввода в эксплуатацию или 800 циклов за 12000 часов. |
| Гарантийное хранение -3(ЖЗ) по ГОСТ 15150 | 24 месяца |
Клапаны 15с68нж в наличие на складе, готовы к отгрузке в любой регион РФ в упаковке согласно климатических условий заказчика. Доставка продукции осуществляется транспортными компаниями до терминалов в любой регион РФ и страны ТС.
Характеристики 15с68нж
Из особых характеристик клапана 15с68нж можно выделить:
- Проводимость только неагрессивных сред;
- Исполнение для широт с умеренным климатом;
- Исполнение из углеродистой стали ст.20 и ст.35;
- Нижний порог температур проводимых сред и окружающей среды -40°С.
Таблица характеристик клапана 15с68нж
| Клапан 15с68нж ТУ 3742-001-27844275 | Характеристики | ||
| Соответствует техническим регламентам Таможенного Союза | ТР ТС 010; 012; 032 | ||
| Эксплуатационная функция | Только запорная, рабочие положения затвора два: 1. полностью открыт; 2. полностью закрыт. |
||
| Пропуск среды в затворе, герметичность по ГОСТ Р 54808-2011 | Класс «А» | ||
| Условный проход, Ду (мм) | 15, 20, 25, 32, 40, 50 | ||
| Проходное сечение в затворе | Ду 15 | Ду 20, 25, 32 | Ду 40, 50 |
| 10 мм | 12 мм | 18 мм | |
| Условное давление, Ру (кг/см2) | 16, 25, 40, 63, 100, 160, 250, 400 | ||
| Рабочие среды | Неагрессивные среды: вода, пар, воздух, жидкие и газовые смеси | ||
| Тип затвора | Игольчатый тарельчатого типа | ||
| Температура окружающей среды | От -40°С до +40°С | ||
| Климатическое исполнение ГОСТ 1550-69 |
У1 | ||
| Температура рабочей среды | От -40°С до +425°С | ||
| Монтажное положение | Любое, монтаж по стрелке на корпусе указывающей направление подачи среды | ||
| Антикоррозийная обработка | Гальваника деталей клапана | ||
По желанию заказчика может быть нанесён любой тип резьбы и любое исполнение фланцевого соединения.
