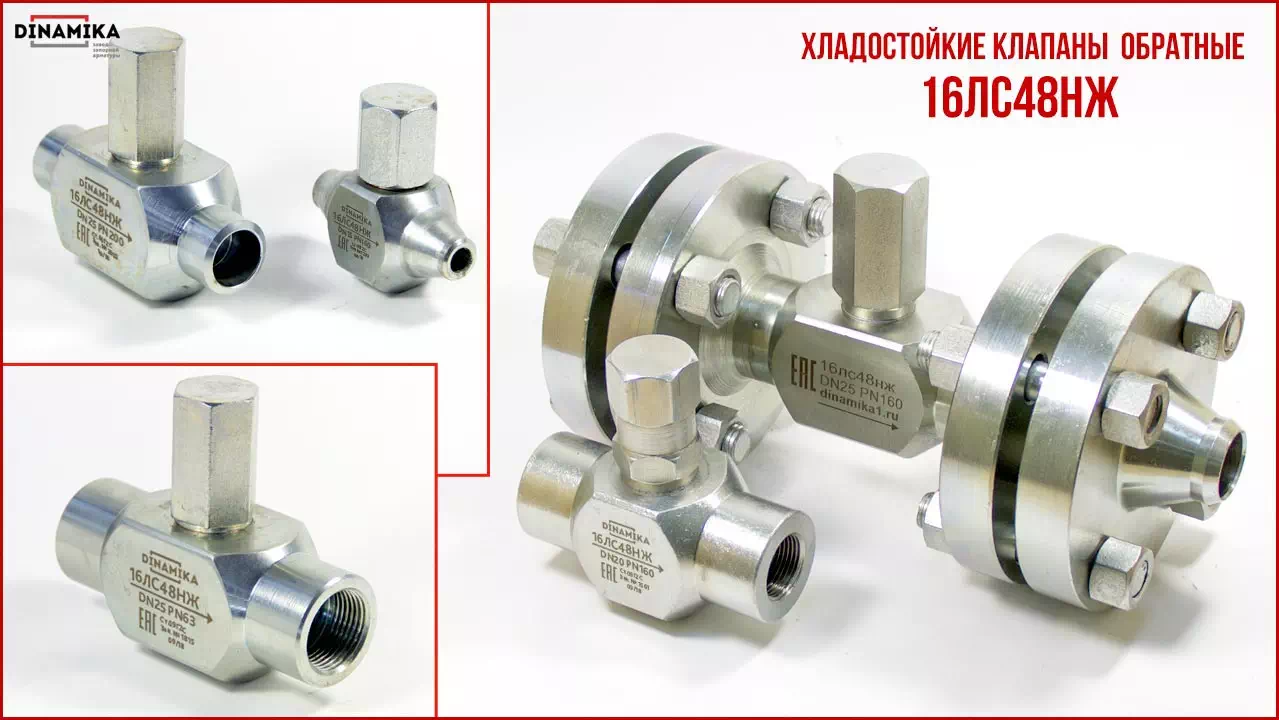

16лс48нж Клапаны обратный
Обратные клапаны 16лс48нж изготовлены по стандарту ХЛ1 с адаптацией применения в холодном и умеренном климате с областью применения на технологических линиях трубопроводов малого диаметра с давлением сред до 400 атмосфер. Корпусные детали изготовлены на станках высокоточной металлообработки из конструкционной горячекатаной стали Российских производителей металлопроката, обработаны антикоррозионным покрытием -гальваника. Обратный затвор пружинного типа исполнен из высокопрочного сплава коррозиестойкой стали с уплотнением металл по металлу, позволяет эксплуатацию с высокотемпературными средами и хладагентами.
Таблица видов 16лс48нж клапанов по типу присоединений
| Обозначение подъёмного клапана обратного | Исполнение корпусных деталей | Ду, (мм) | Ру, (кг/см2) | Присоединения |
| 16лс48нж фланцевый | Ст.09Г2С | 15, 20, 25, 32, 40, 50 | 16 — 250 | Фланцевое 1(B); 7(J) — из наличия |
| Фланцевое 2(Е); 3(F); 4(С); 5(D); 6(К); 8(L); 9(М) — по согласованию* | ||||
| 16лс48нж муфтовый | 15, 20, 25 — из наличия | 16 — 400 | Резьбовое: М; (Rс; G; К; NPT от ½ до 2 дюймов). | |
| 32, 40, 50 — по согласованию** | ||||
| 16лс48нж под приварку | 15, 20, 25, 32, 40, 50 | 16 — 400 | Под приварку в стык | |
| 16лс48нж 02* серия «Compact» | Ст.09Г2С | 15 | 16 — 400 | Муфтовое |
| Штуцерное** | ||||
| 16 — 250 | Штуцерно-ниппельное** | |||
| 16 — 160 | ЗУК — зажимные и упорные кольца** | |||
| *По согласованию чертежа 16лс48нж | ||||
| **Несерийные изделия — специальные исполнения изготавливаются под заказ | ||||

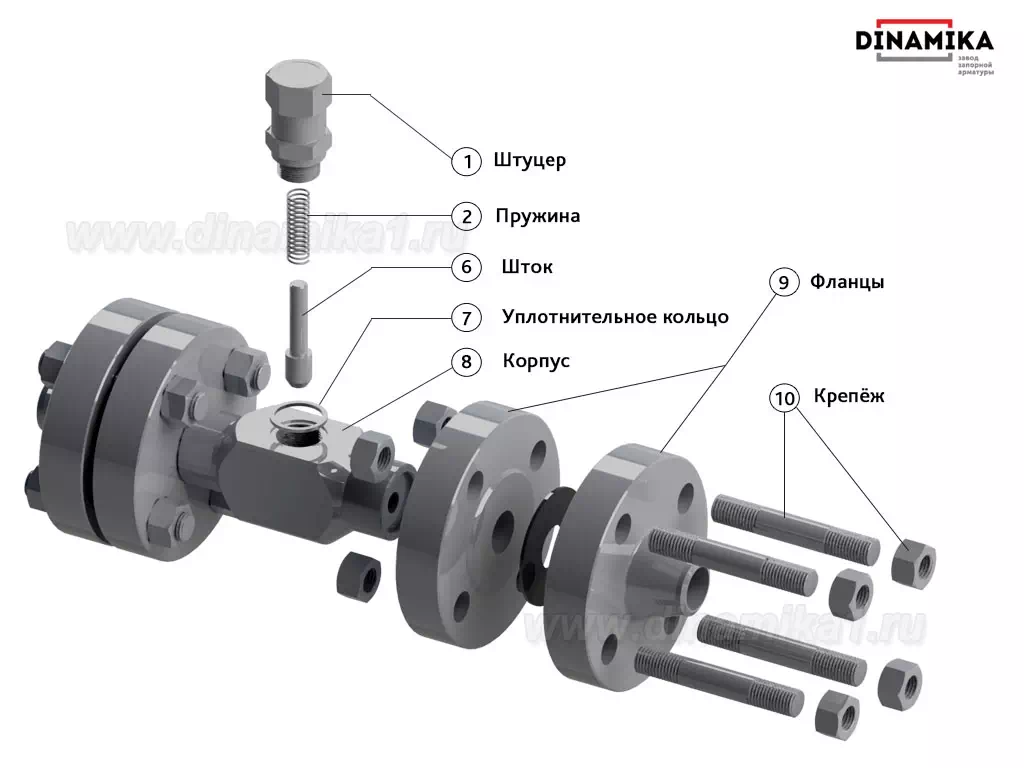

Конструкция 16лс48нж и материалы
Конструкция 16лс48нж разборная, то есть обратный клапан можно разобрать и провести тех. профилактику, очистку и эксплуатировать далее в таком варианте требуется замена уплотнительного кольца корпуса. Основной элемент — нержавеющий затвор пружинного типа, под который в соответствии стрелки на корпусе подаётся рабочая среда, при этом затвор открывается, прижимная пружина закрывает сечение затвора при снижении давления.
Материалы основных деталей 16лс48нж
| № по чертежу | Наименование детали | Материал детали |
| 1 | штуцер | Ст.09Г2С |
| 2 | пружина | Б-2 ГОСТ 9389-75 |
| 8 | корпус | Ст.09Г2С |
| 6 | Шток-затвор | Ст.40Х13 |
| 7 | уплотнительное кольцо | Медь М1 |
| 9 | фланец | Ст.09Г2С |
| 10 | крепёж (шпильки, гайки) | по согласованию с заказчиком |
Основные габаритные и присоединительные размеры
Чертежи 16лс48нж с обозначением размеров

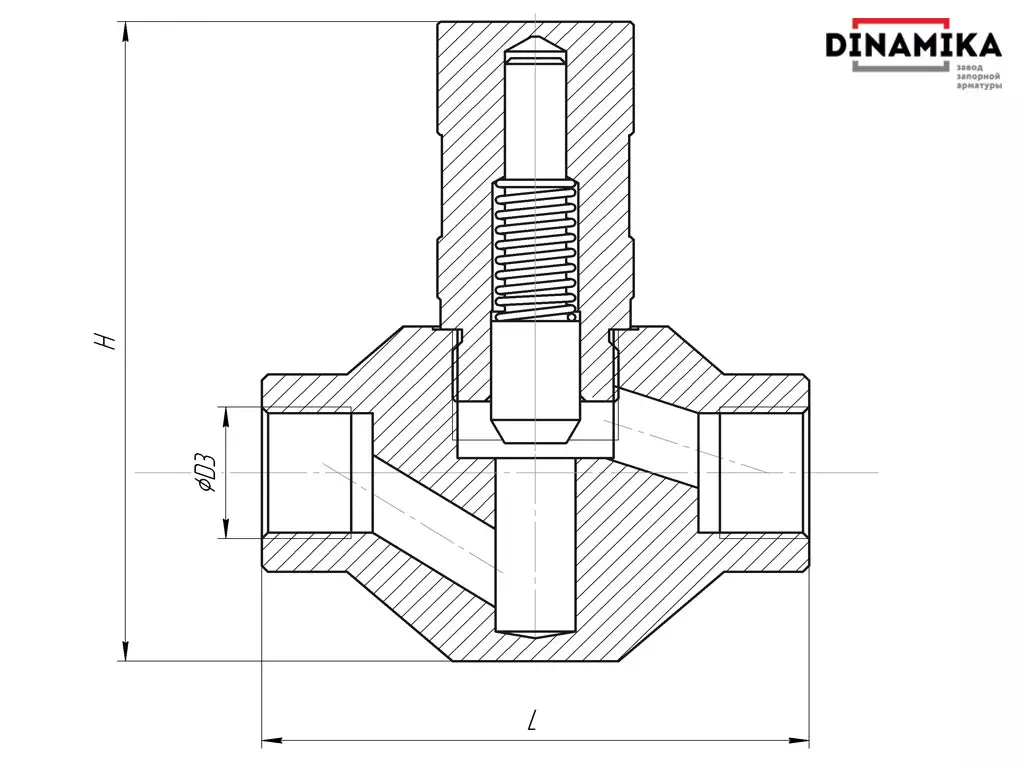

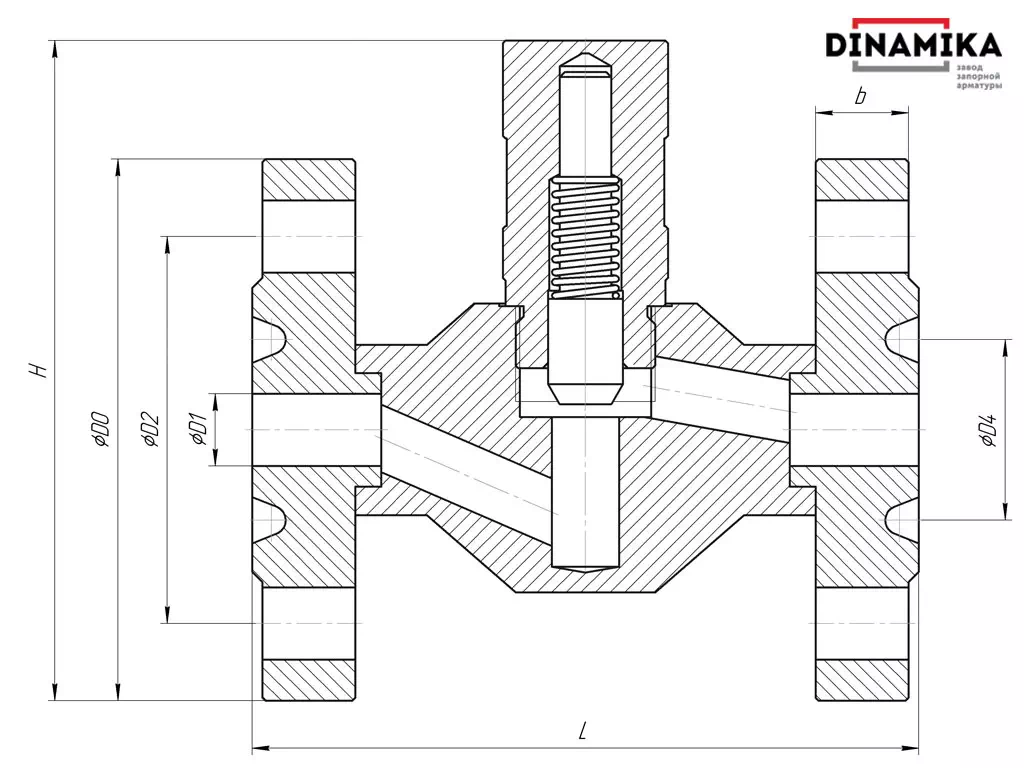

| Фланцевый 16лс48нж чертёж | Муфтовый 16лс48нж чертёж |
 |
 |
В таблице размеров клапанов 16лс48нж представлены серийные исполнения уплотнительных поверхностей фланцев и размер резьбового соединения.
Таблица габаритных и присоединительных размеров и вес.
| Обратный клапан | Тип присоединения* | Ру (кг/см2) | Размеры и резьба | Вес не более (кг) | |||||||
| D0 | D1 | D2 | D3 | D4 | b | L | H | ||||
| 16лс48нж Ду15 | Муфтовое | 16 — 40 | — | — | — | ½ | — | — | 90 | 83 | 0,9 |
| Под приварку | — | 12 | — | 12 | — | — | 84 | ||||
| Фланцевое исп.1 (B) | 95 | 12 | 65 | — | — | 16 | 122 | 103 | 2,5 | ||
| Муфтовое | 63 — 160 | — | — | — | ½ | — | — | 90 | 83 | 0,9 | |
| Под приварку | — | 12 | — | 12 | — | — | 0,9 | ||||
| Фланцевое исп.7 (J) | 105 | 12 | 75 | — | 35 | 18 | 130 | 108 | 3,3 | ||
| 16лс48нж Ду20 | Муфтовое | 16 — 40 | — | — | — | ¾ | — | — | 110 | 110 | 1,9 |
| Под приварку | — | 18 | — | 18 | — | — | 1,7 | ||||
| Фланцевое исп.1 (B) | 105 | 75 | — | — | 16 | 147 | 129 | 3,9 | |||
| Муфтовое | 63 — 160 | — | — | — | ¾ | — | — | 110 | 110 | 1,9 | |
| Под приварку | — | 18 | — | 18 | — | — | 1,7 | ||||
| Фланцевое исп.7 (J) | 125 | 18 | 90 | — | 45 | 20 | 147 | 139 | 5,9 | ||
| 16лс48нж Ду25 | Муфтовое | 16 — 40 | — | — | — | 1 | — | — | 130 | 79 | 2,2 |
| Под приварку | — | 25 | — | 25 | — | — | 2,1 | ||||
| Фланцевое исп.1 (B) | 115 | 25 | 85 | — | — | 16 | 162 | 134 | 4,6 | ||
| Муфтовое | 63 — 160 | — | — | — | 1 | — | — | 130 | 110 | 2,6 | |
| Под приварку | — | 25 | — | 25 | — | — | 2,1 | ||||
| Фланцевое исп.7 (J) | 135 | 25 | 100 | — | 57 | 16 | 178 | 145 | 6,9 | ||
| 16лс48нж Ду32 | Муфтовое | 16 — 40 | Под заказ | ||||||||
| Под приварку | — | 31 | — | 31 | — | — | 140 | 120 | 3,2 | ||
| Фланцевое исп.1 (B) | 135 | 100 | — | — | 16 | 162 | 168 | 5,9 | |||
| Муфтовое | 63 — 160 | Под заказ | |||||||||
| Под приварку | — | 31 | — | 31 | — | — | 140 | 120 | 3,2 | ||
| Фланцевое исп.7 (J) | 150 | 110 | — | 65 | 22 | 188 | 152 | 7,9 | |||
| 16лс48нж Ду40 | Муфтовое | 16 — 40 | Под заказ | ||||||||
| Под приварку | — | 38 | — | 38 | — | — | 200 | 127 | 5,5 | ||
| Фланцевое исп.1 (B) | 145 | 110 | — | — | 19 | 198 | 159 | 8,7 | |||
| Муфтовое | 63 — 160 | Под заказ | |||||||||
| Под приварку | — | 38 | — | 38 | — | — | 200 | 127 | 5,5 | ||
| Фланцевое исп.7 (J) | 165 | 125 | — | 75 | 25 | 216 | 169 | 12,5 | |||
| 16лс48нж Ду50 | Муфтовое | 16 — 40 | Под заказ | ||||||||
| Под приварку | — | 49 | — | 48 | — | — | 220 | 127 | 6,7 | ||
| Фланцевое исп. 1 (B) | 160 | 125 | — | — | 20 | 210 | 167 | 9,8 | |||
| Муфтовое | 63 — 160 | Под заказ | |||||||||
| Под приварку | — | 47 | — | 48 | — | — | 220 | 127 | 6,6 | ||
| Фланцевое исп. 7 (J) | 195 | 145 | — | 95 | 27 | 230 | 185 | 16 | |||
| *По согласованию чертежей изготавливаем обратные клапаны с любым типом резьбы и в любом исполнении фланцевых присоединений от 1-ого до 9-ого, сроки изготовления согласуются индивидуально с заказчиком. | |||||||||||
Характеристики 16лс48нж
Таблица характеристик 16лс48нж клапанов
| Наименование | Характеристика и описанние | |
| Тип трубопроводной арматуры | Обратный клапан подъёмный пружинный горизонтальной установки | |
| Изготовление и поставка, технические условия | ТУ 3742-002-27844275-2014 | |
| Соответствие регламентам ЕАС, Таможенного Союза | ТР ТС 010; ТР ТС 032 | |
| Пропуск среды в затворе по ГОСТ Р 54808-2011, (см³/мин) | класс В | |
| Климатическое исполнение ГОСТ 15150-69 | ХЛ1 | |
| Тип затвора с подачей среды | Пружинный затвор с уплотнением «метал по металлу», подача среды по стрелке на корпусе под затвор | |
| Монтажное положение | По стрелке на корпусе клапана, только горизонтально | |
| Тип присоединений | Муфтовый | |
| Фланцевый | ||
| Под приварку | ||
| Условный проход Ду (мм) | 15, 20, 25, 32, 40, 50 | |
| Диапазон условного давления Ру (кг/см²) | 16, 25, 40, 63, 100, 160, 250, 400 | |
| Рабочая среда | Газ, пар, воздух, жидкие и газообразные нефтепродукты неагрессивные к материалу корпуса | |
| Проходное сечение | 16лс48нж | 10 мм. — для Ду15 |
| 12 мм. — для Ду20, 25, 32 | ||
| 18 мм. — для Ду40, 50 | ||
| 16лс48нж02 серия «Compact» |
6 мм. — для Ду15 | |
| Температура окружающей среды | от -60°С до +40°С | |
| Температура рабочей среды | от -60°С до +425°С | |
| Антикоррозийная обработка | гальваника | |
| Срок службы | До 10 лет | |
| Гарантийный срок эксплуатации (гарантийная наработка) | 18 месяцев со дня ввода в эксплуатацию | |
