16с48нж обратный клапан

Доступность:

Нет в наличии

Клапаны обратные 16с48нж классифицируются, как защитная арматура, изготовленная из конструкционной стали, выполняющая функции защиты трубопроводного оборудования от негативного воздействия обратного потока среды. Трубопроводная арматура изготовлена из Российского металлопроката согласно ТУ 3742-002-27844275-2014 обеспечиваются эксплуатационной гарантией производителя в течении 18 месяцев. В зависимости от необходимых эксплуатационных условий Вы можете у нас вы сможете подобрать и купить 16с48нж клапаны обратные и 16с48нж 02 серии «Compact» — стальные обратные клапаны подъёмные для неагрессивных жидких и газообразных рабочих сред.

В зависимости от размера заказа предоставляются скидки

Цена по запросу

Оставить заявку Купить в один клик

Описание
Характеристики

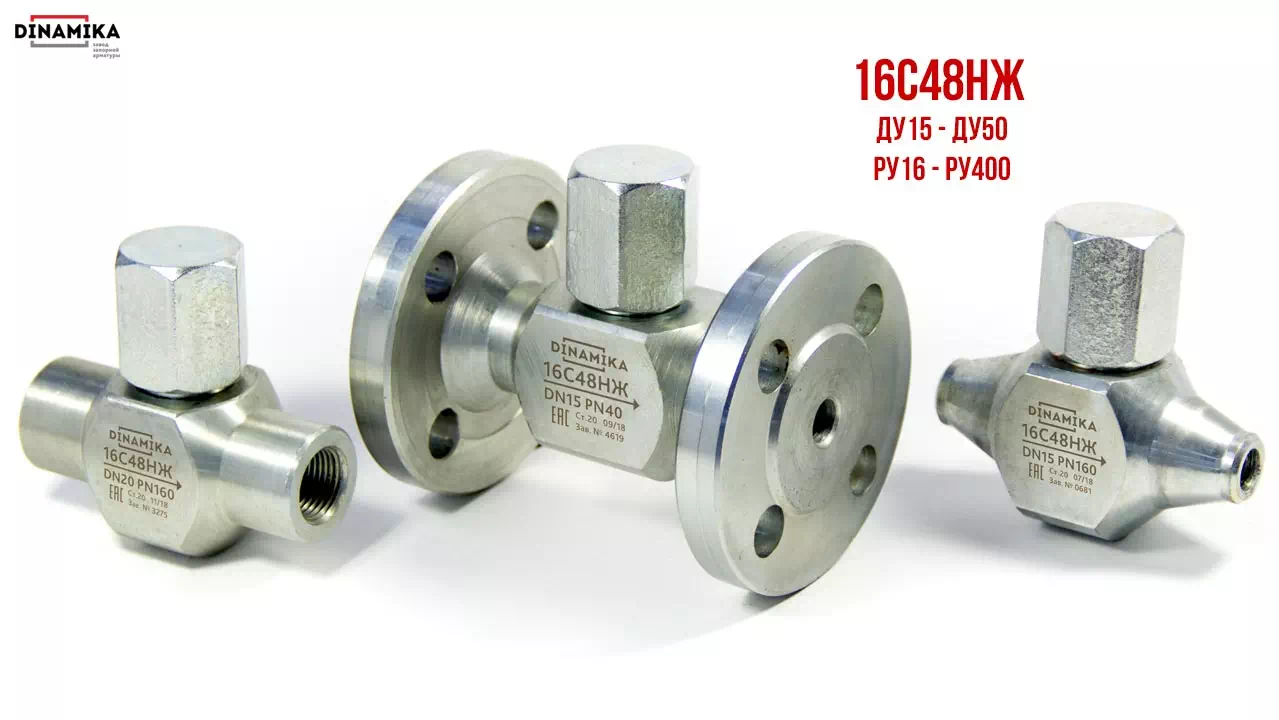

16с48нж Клапан обратный

16с48нж клапаны изготовлены из углеродистой стали с антикоррозийной обработкой гальваника, предназначены для установки на технологические линии трубопроводов в качестве защитных устройств сложного оборудования трубопроводов от обратного потока сред. Трубопроводная арматура данного типа рассчитана на применение в умеренном климате по У1, на трубопроводах среднего и малого диаметра с транспортировкой неагрессивных и агрессивных сред под высоким давлением до 40 МПа, с температурой от -40°С до +425°С.

Виды 16с48нж клапанов

Обозначение подъёмного клапана обратного	Исполнение корпусных деталей	Ду, (мм)	Ру, (кг/см²)	Присоединения
16с48нж фланцевый	ст.20; ст.30; ст.35	15, 20, 25, 32, 40, 50	16 — 250	Фланцевое 1(B); 7(J) — из наличия
				Фланцевое 2(Е); 3(F); 4(С); 5(D); 6(К); 8(L); 9(М) – по согласованию*
16с48нж муфтовый		15, 20, 25 – из наличия	16 — 400	Резьбовое: М; (Rс; G; К; NPT от ½ до 2 дюймов).
		32, 40, 50 – по согласованию**
16с48нж под приварку		15, 20, 25, 32, 40, 50	16 — 400	Под приварку в стык
16с48нж 02* серия «Compact»	ст.20; ст.30; ст.35	15	16 — 400	Муфтовое
				Штуцерное**
			16 — 250	Штуцерно-ниппельное**
			16 — 160	ЗУК – зажимные и упорные кольца**
*По согласованию чертежа 16с48нж
**Несерийные изделия – специальные исполнения изготавливаются под заказ

Конструкция и материалы 16с48нж

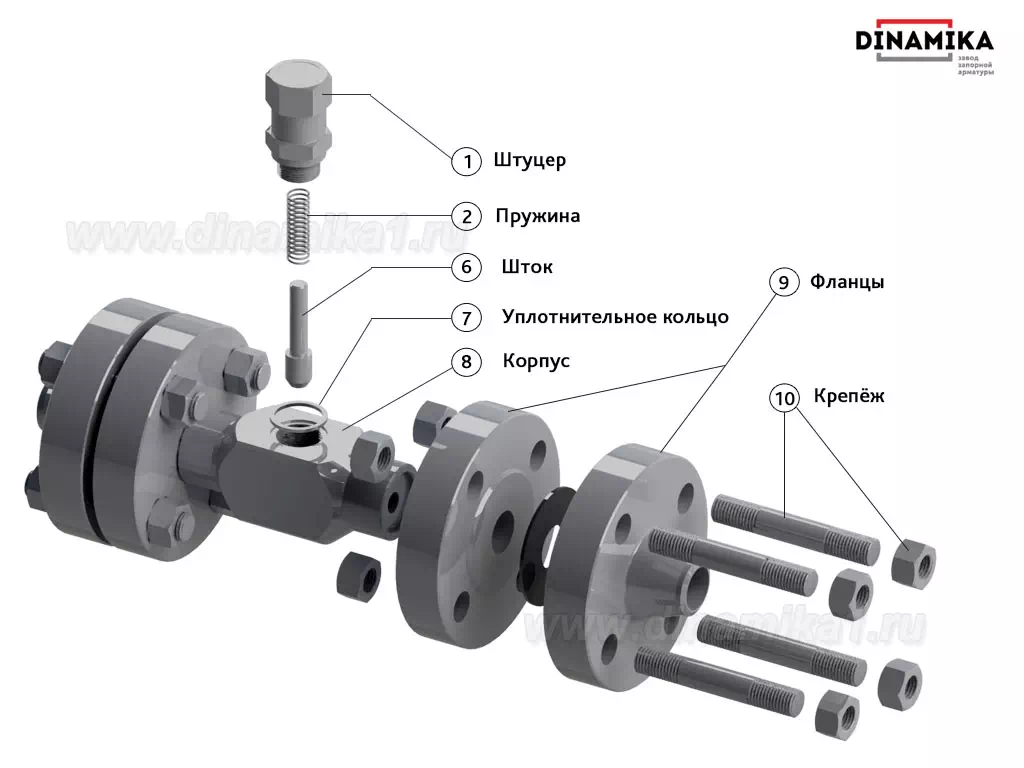

По конструкции обратные клапаны 16с48нж нашего производства разборные и ремонт-пригодные, корпусные детали изготовлены металлообработкой на станках ЧПУ углеродистой конструкционной стали, исполнение затвора из нержавеющей стали. Подробно ниже показана конструкция подетально на 3D — модели, а также представлена таблица основных материалов деталей.

Материалы основных деталей 16с48нж

№ по 3D — эскизу	Наименование детали	Материал детали
1	штуцер	Ст.20,Ст.30, Ст.35
2	пружина	Б-2 ГОСТ 9389-75
8	корпус	Ст.20,Ст.30, Ст.35
6	Шток-затвор	Ст.20Х13, Ст.40х13
7	уплотнительное кольцо	медь М1
9	фланец	Ст.20,Ст.30, Ст.35
10	крепёж (шпильки, гайки)	по согласованию с заказчиком

Основные габаритные и присоединительные размеры 16с48нж

Чертежи 16с48нж с обозначением размеров

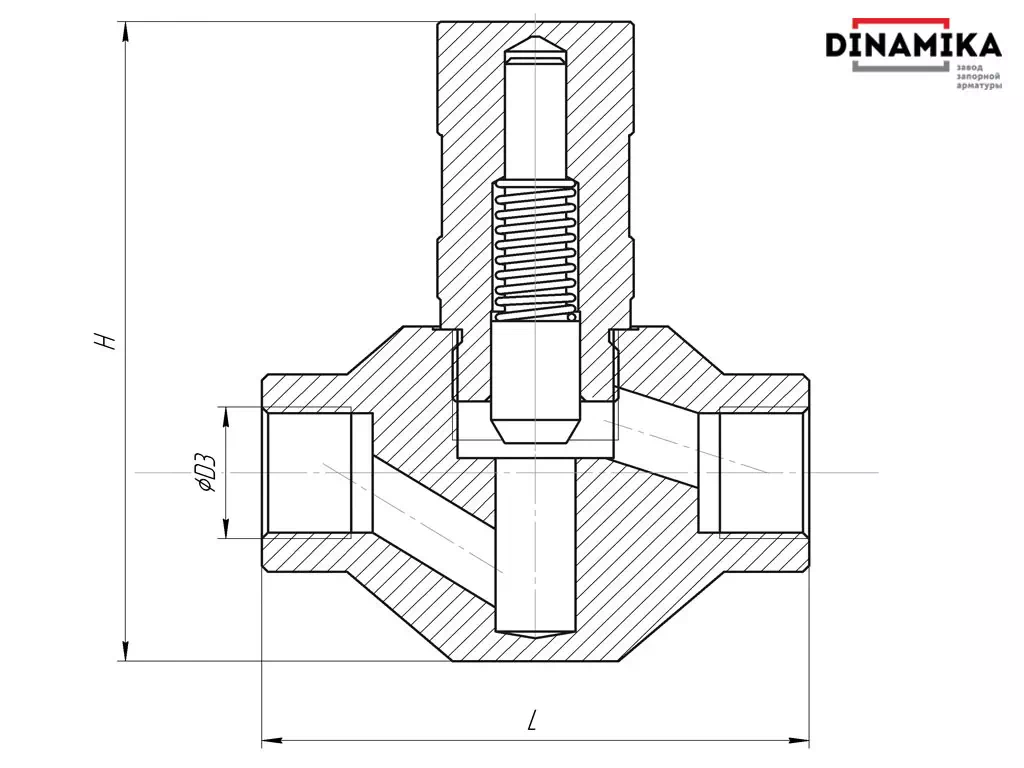

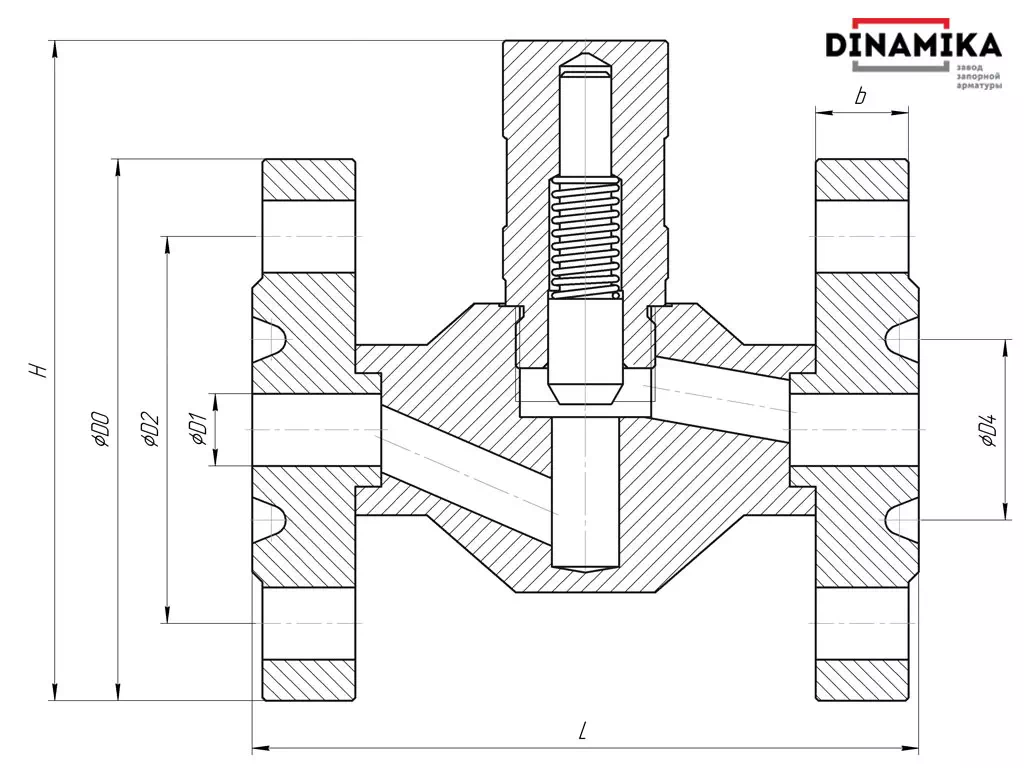

Фланцевый 16с48нж чертёж	Муфтовый 16с48нж чертёж

В таблице размеров клапанов 16с48нж представлены серийные исполнения уплотнительных поверхностей фланцев и размер резьбового соединения.

Таблица габаритных и присоединительных размеров и вес.

Обратный клапан	Тип присоединения*	Ру (кг/см²)	Размеры и резьба								Вес не более (кг)
Обратный клапан	Тип присоединения*	Ру (кг/см²)	D0	D1	D2	D3	D4	b	L	H	Вес не более (кг)
16с48нж Ду15	Муфтовое	16 — 40	̶	̶	̶	½	̶	̶	90	83	0,9
	Под приварку		̶	12	̶	12	̶	̶	90	84	0,9
	Фланцевое исп.1 (B)		95	12	65	̶	—	16	122	103	2,5
	Муфтовое	63 — 160	̶	̶	̶	½	̶	̶	90	83	0,9
	Под приварку		̶	12	̶	12	̶	̶	90	83	0,9
	Фланцевое исп.7 (J)		105	12	75	̶	35	18	130	108	3,3
16с48нж Ду20	Муфтовое	16 — 40	̶	—	̶	¾	̶	̶	110	110	1,9
	Под приварку		̶	18	̶	18	̶	̶	110	110	1,7
	Фланцевое исп.1 (B)		105	18	75	̶	—	16	147	129	3,9
	Муфтовое	63 — 160	̶	—	̶	¾	̶	̶	110	110	1,9
	Под приварку		̶	18	̶	18	̶	̶	110	110	1,7
	Фланцевое исп.7 (J)		125	18	90	̶	45	20	147	139	5,9
16с48нж Ду25	Муфтовое	16 — 40	̶	—	̶	1	̶	̶	130	79	2,2
	Под приварку		̶	25	̶	25	̶	̶	130	79	2,1
	Фланцевое исп.1 (B)		115	25	85	̶	—	16	162	134	4,6
	Муфтовое	63 — 160	̶	—	̶	1	̶	̶	130	110	2,6
	Под приварку		̶	25	̶	25	̶	̶	130	110	2,1
	Фланцевое исп.7 (J)		135	25	100	̶	57	16	178	145	6,9
16с48нж Ду32	Муфтовое	16 — 40	Под заказ
	Под приварку		̶	31	̶	31	̶	̶	140	120	3,2
	Фланцевое исп.1 (B)		135	31	100	̶	—	16	162	168	5,9
	Муфтовое	63 — 160	Под заказ
	Под приварку		̶	31	̶	31	̶	̶	140	120	3,2
	Фланцевое исп.7 (J)		150	31	110	̶	65	22	188	152	7,9
16с48нж Ду40	Муфтовое	16 — 40	Под заказ
	Под приварку		̶	38	̶	38	̶	̶	200	127	5,5
	Фланцевое исп.1 (B)		145	38	110	̶	—	19	198	159	8,2
	Муфтовое	63 — 160	Под заказ
	Под приварку		̶	38	̶	38	̶	̶	200	127	5,5
	Фланцевое исп.7 (J)		165	38	125	̶	75	25	216	169	12
16с48нж Ду50	Муфтовое	16 — 40	Под заказ
	Под приварку		̶	49	̶	48	̶	̶	220	127	6,2
	Фланцевое исп. 1 (B)		160	49	125	̶	—	20	210	167	9,2
	Муфтовое	63 — 160	Под заказ
	Под приварку		̶	47	̶	48	̶	̶	220	127	6,2
	Фланцевое исп. 7 (J)		195	47	145	̶	95	27	230	185	15,5
*По согласованию чертежей изготавливаем обратные клапаны с любым типом резьбы и в любом исполнении фланцевых присоединений от 1-ого до 9-ого, сроки изготовления согласуются индивидуально с заказчиком.

Характеристики 16с48нж

Таблица характеристик 16с48нж

Наименование		Характеристика 16с48нж клапана
Обратный клапан подъёмный ТУ 3742-002-27844275-2014
Соответствие регламентам ЕАС, Таможенного Союза		ТР ТС 010; ТР ТС 032
Пропуск среды в затворе		класс В по ГОСТ Р 54808-2011, см³/мин
Тип затвора с подачей среды		Пружинный затвор с уплотнением «метал по металлу», подача среды по стрелке на корпусе под затвор
Монтажное положение		По стрелке на корпусе клапана, только горизонтально
Тип присоединений		Муфтовый
		Фланцевый
		Под приварку
Условный проход Ду (мм)		15, 20, 25, 32, 40, 50
Диапазон условного давления Ру (кг/см²)		16, 25, 40, 63, 100, 160, 250, 400
Рабочая среда		Газ, пар, воздух, жидкие и газообразные нефтепродукты неагрессивные к материалу корпуса
Проходное сечение	16с48нж	10 мм. — для Ду15
		12 мм. — для Ду20, 25, 32
		18 мм. — для Ду40, 50
	16с48нж02 серия «Compact»	6 мм. — для Ду15
Температура окружающей среды		от -40°С до +40°С
Климатическое исполнение ГОСТ 15150-69		У1
Температура рабочей среды		от -40°С до +425°С
Антикоррозийная обработка		гальваника
Срок службы		До 10 лет
Гарантийный срок эксплуатации (гарантийная наработка)		18 месяцев со дня ввода в эксплуатацию

Категория: Запорные клапаны (вентили)

Основные параметры 16с48нж

Давление (Ру): 16 — 400 кг/см².
Условный проход (Ду): 15, 20, 25, 32, 40, 50 мм.
Исполнение присоединений: муфтовое, фланцевое, под приварку.

Доступные по цене 16с48нж клапаны обратные, в отличном качестве исполнения, доставляем по РФ и в страны Таможенного Союза.
