19нж38нж клапан обратный
19нж38нж клапаны нержавеющие с обратным поворотным затвором монтируются на трубопроводы среднего и большого диаметра с давлением неагрессивных и агрессивных сред до 16МПа. Исполнение из коррозиестойкой стали с хром-никелевым сплавом разрешают их применение в климатических условиях с повышенной влажностью и условиях пониженных температур, что отвечает условиям эксплуатации на оборудовании в северных широтах РФ. По сравнению с клапанами из углеродистой стали улучшенные характеристики нержавеющей защитной арматуры, расширяет её применение по проводимой среде. Проводимые среды — вода, пар, нефтепродукты, агрессивные среды, соляные растворы, аммиачные смеси, кислотные растворы и щёлочи.
Особенности обратных клапанов 19нж38нж:
- Название КОП — клапан обратный поворотный, затвор расположен на перегородке относительно оси.
- Нержавеющий КОП — материалы исполнения конструкционная и прокатная сталь 12Х18Н10Т.
- Возможно применение с агрессивными средами.
- Обладает высокой пропускной способностью.
- Практически нечувствителен к загрязнённым рабочим средам.
Номенклатура и цена 19нж38нж клапанов
| Обозначение | Условное давление Ру (кг/см2) | Цена (руб) |
| 19нж38нж Ду50 | 16
25 40 63 100 160 |
По согласованию |
| 19нж38нж Ду80 | ||
| 19нж38нж Ду100 | ||
| 19нж38нж Ду125 | ||
| 19нж38нж Ду150 | ||
| 19нж38нж Ду200 | ||
| 19нж38нж Ду250 | ||
| 19нж38нж Ду300 | ||
| 19нж38нж Ду400 | Ду выше 300 мм и до 1200 мм изготавливаются по специальному заказу. | |
| 19нж38нж Ду500 | ||
| 19нж38нж Ду600 | ||
19нж38нж виды и типы присоединений
19нж38нж фланцевый
19нж38нж фланцевые клапаны нержавеющие устанавливаются на трубопроводы с помощью комплекта ответных фланцев (КОФ) и стяжного крепежа (шпильки и гайки).
В зависимости от условного давления изготавливаются во множестве типов уплотнительных поверхностей соединения в соответствии с ГОСТ 33259-2015.
| Условное давление Ру (кг/см2) | Условное давление, Ру (кг/см2) | Условный проход, Ду (мм) | Уплотнительные поверхности фланцевого соединения по ГОСТ 33259-2015 |
| фланцевый 19нж38нж | 16 | 50 — 600 | B |
| фланцевый 19нж38нж | 25 | 50 — 600 | |
| фланцевый 19нж38нж | 40 | 50 — 600 | |
| фланцевый 19нж38нж | 63 | 50 — 600 | |
| фланцевый 19нж38нж | 100 | 50 — 400 | J |
| фланцевый 19нж38нж | 160 | 50 — 300 | |
| Возможно любое исполнение уплотнений фланцев по согласованию чертежа и в соответствии требований ГОСТ. | |||
Строительные размеры и вес отображены для ознакомления в таблице:
| Файл PDF с чертежом, таблица размеров и веса | Размер* | Вес (кг)* |
| L (мм) | ||
| Фланцевый 19нж38нж Ду50 | 190 | 8 |
| Фланцевый 19нж38нж Ду80 | 220 | 16 |
| Фланцевый 19нж38нж Ду100 | 220 | 20 |
| Фланцевый 19нж38нж Ду150 | 320 | 42 |
| Фланцевый 19нж38нж Ду200 | 360 | 59 |
| Фланцевый 19нж38нж Ду250 | 380 | 82 |
| Фланцевый 19нж38нж Ду300 | 440 | 110 |
| Фланцевый 19нж38нж Ду350 | 500 | 155 |
| Фланцевый 19нж38нж Ду400 | 540 | 230 |
| Фланцевый 19нж38нж Ду500 | 650 | 370 |
| Фланцевый 19нж38нж Ду600 | 740 | 520 |
| * Размеры и веса представлены на условное давление Ру16, на давления выше 16 кг/cм2 информация высылается по запросу. | ||

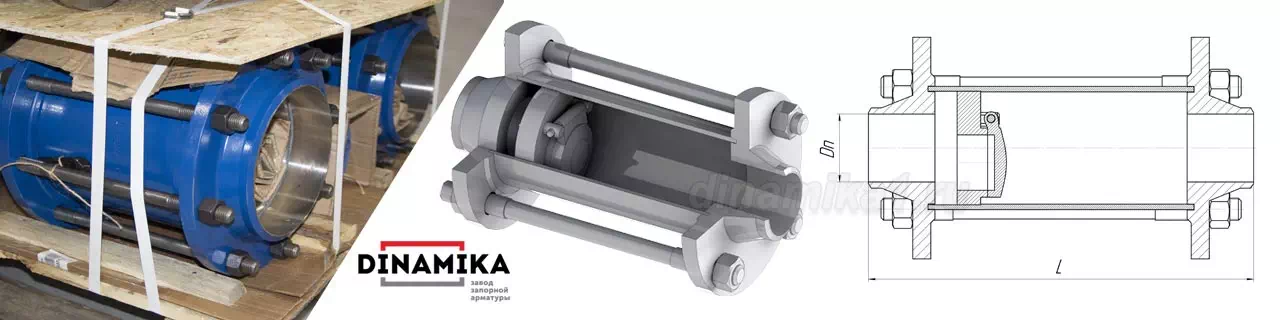

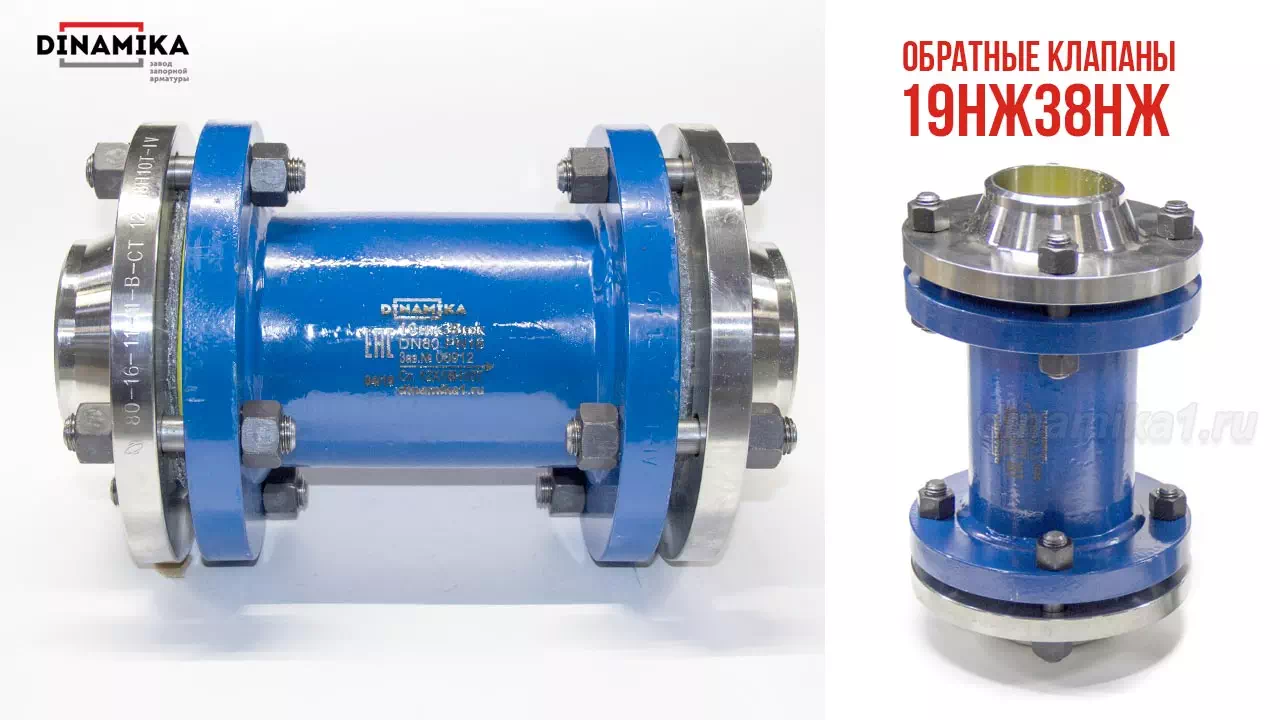

19нж38нж межфланцевый — стяжной тип обратного клапана
Стяжной или межфланцевый 19нж38нж клапан имеет преимущество в монтаже, защитная трубопроводная арматура сразу готова к монтажу сварным методом, без дополнительной закупки фитинга и метиза (КОФ).
Межфланцевый клапан обратный нержавеющий с простым затвором состоит из трёх частей:
- Корпус с поворотным затвором простого типа, т.е. без аэродинамических решёток.
- Входной патрубок — фланец под приварку.
- Выходной патрубок — фланец под приварку.
Входной и выходной патрубки стягиваются между собой крепежом зажимая корпус клапана.
| Условное давление Ру (кг/см2) | Условный проход, Dn (мм) |
| Межфланцевый 19нж38нж Ру16 | 50 — 600 |
| Межфланцевый 19нж38нж Ру25 | 50 — 600 |
| Межфланцевый 19нж38нж Ру40 | 50 — 600 |
| Межфланцевый 19нж38нж Ру63 | 50 — 600 |
| Межфланцевый 19нж38нж Ру100 | 50 — 400 |
| Межфланцевый 19нж38нж Ру160 | 50 — 300 |
Строительные размеры и вес уточняйте индивидуальным запросом в отдел продаж.

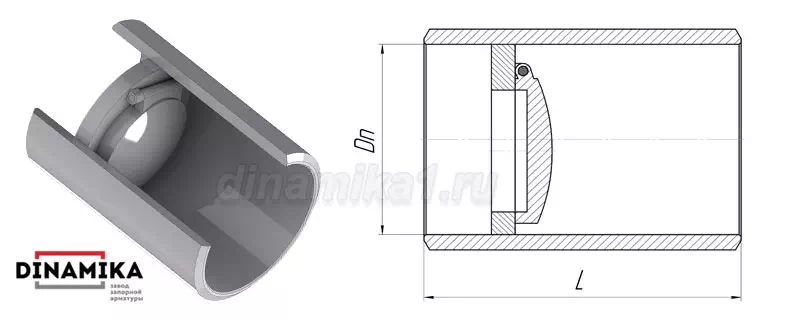

19нж38нж под приварку
Приварной тип присоединения клапана 19нж38нж обеспечивает максимальную герметичность соединения с трубопроводом. Учитывая, что клапан является коррозиестойкой защитной арматурой соединение будет долговечным устойчивым к влажности и температурным перепадам.
19нж38нж под приварку, размер и вес
| Обозначение | PN (кг/см2) | Dn (мм) | L | Вес (кг) |
| Под приварку 19нж38нж Ду100 | 16-160 | 100 | 180 | 8 |
| Под приварку 19нж38нж Ду150 | 150 | 220 | 12 | |
| Под приварку 19нж38нж Ду200 | 200 | 280 | 30 | |
| Под приварку 19нж38нж Ду250 | 250 | 340 | 43 | |
| Под приварку 19нж38нж Ду300 | 300 | 360 | 59 | |
| Под приварку 19нж38нж Ду350 | 350 | 410 | 80 | |
| Под приварку 19нж38нж Ду400 | 400 | 450 | 105 | |
| Под приварку 19нж38нж Ду500 | 500 | 550 | 163 | |
| Под приварку 19нж38нж Ду600 | 600 | 650 | 250 |
19нж38нж Характеристики
КОП 19нж38нж изготовлены согласно ТУ 3742-002-27844275-2014 из стали Российских производителей металлопроката соответствуют техническим регламентам ТР ТС 032, ТР ТС 010.
Таблица характеристик 19нж38нж клапанов обратных поворотных
| Классификация | Нержавеющий обратный клапан с затвором поворотного типа простой конструкции | |
| Общепромышленное обозначение | 19нж38нж | |
| Климатическое исполнение | УХЛ | |
| Температура окружающей среды | от -60°С до +40° | |
| Температура рабочей среды | от -60°С до +425° | |
| Класс герметичности по ГОСТ 9544-2015. | «B» | |
| Рабочие среды | Неагрессивные: воздух, вода, пар, газ, углеводороды их жидкие и газовые смеси | |
| Материалы исполнения | Корпусные детали | Ст.12Х18Н10Т |
| седло и затвор | Ст.12Х18Н10Т | |
| Фланец, КОФ | Ст.12Х18Н10Т | |
| Присоединение | Фланцевое в исполнении уплотнительных поверхностей по ГОСТ 33259-2015 | |
| Межфланцевое (стяжное), концы фланцев под приварку | ||
| под приварку | ||
| Категория сейсмостойкости MSK-64 | C0 | |
| Монтаж | Горизонтально обозначением стрелкой сверху корпуса | |
| Вертикально по стрелке на корпусе вверх, с направлением потока снизу | ||
Показатели надёжности и гарантия
| Полный средний срок службы, не менее. | 10 лет |
| Полный средний ресурс, не менее. | 4000 циклов |
| Средняя наработка на отказ, не менее. | 800 циклов |
| Гарантия производителя | 18 месяцев со дня монтажа или 24 месяца со дня отгрузки. |
