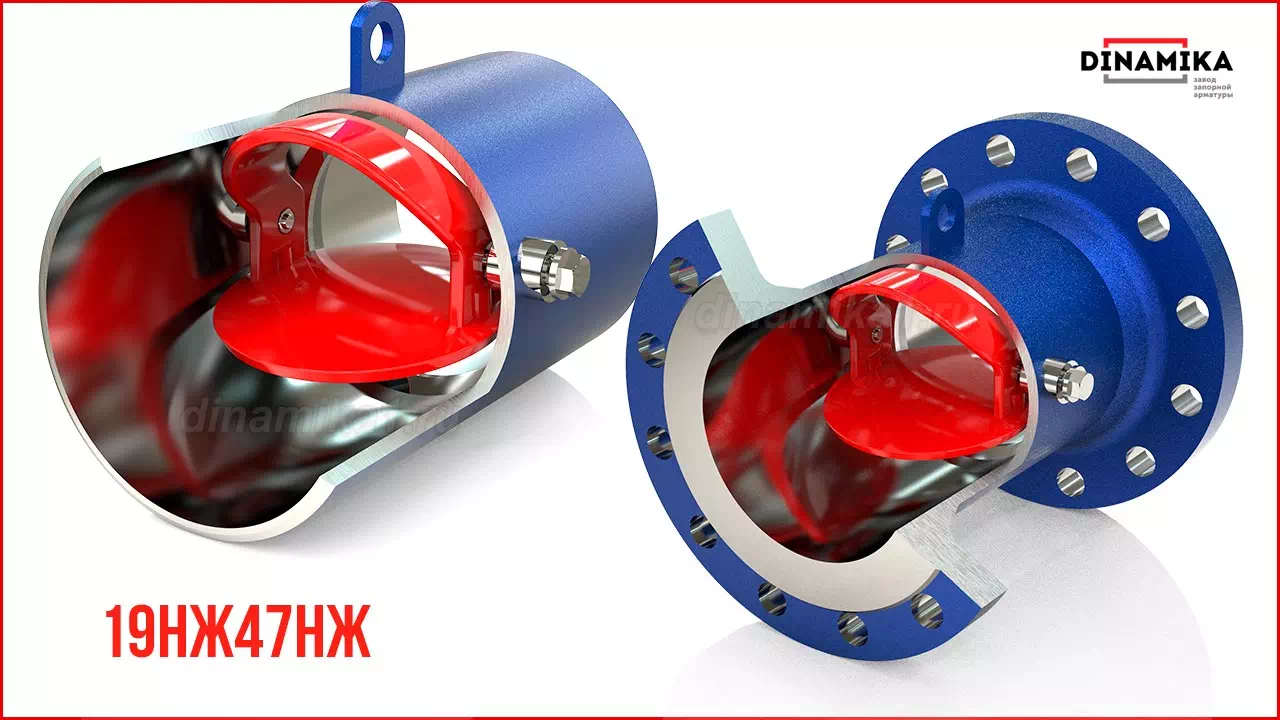

19нж47нж клапан обратный
Нержавеющий клапан 19нж47нж обратного типа выполняет задачи по защите сложного оборудования в случаях возникновения обратного потока проводимых сред. Примером монтажа на системы трубопроводов являются насосные и очистные станции, где проводится перекачка жидкостей в промышленных объёмах. Обратный клапан в исполнении из коррозиестойкой стали в климатическом исполнении по УХЛ позволяет его применение в химической отрасли, местах монтажа с влажным и холодным климатом. Что касается проводимой среды, защитное трубопроводное устройство устойчиво к загрязнённым средам и рассчитано на проводимость под давлением до 4,0 МПа в диапазоне рабочих температур от -60°С до +425°С.
Конструктивно 19нж47нж клапан имеет обратный затвор-захлопку оборудованную специальным ограничительным упором, что даёт устойчивость к гидроудару и также делает открытие закрытие более плавным в отличии от простых обратных затворов.
Компания “Динамика” предлагает купить 19нж47нж клапаны обратные поворотные из нержавеющей стали
| Обозначение | Условное давление Ру (кг/см 2) | * Условный проход, Ду (мм) | Присоединения | ** Цена (руб) |
| 19нж47нж | 25 | 150, 200, 300, 400, 500, 600 | Фланцевый, межфланцевый (стяжной), приварной (под приварку). | По согласованию |
| 40 | ||||
| *Условного прохода выше 600 мм и до 1200 мм изделия изготавливаются по специальному заказу. | ||||
| **Цена 19нж47нж согласуется по индивидуальному запросу на момент получения заявки, в процессе согласования чертежа изделия заказчиком и спецификации поставки. | ||||

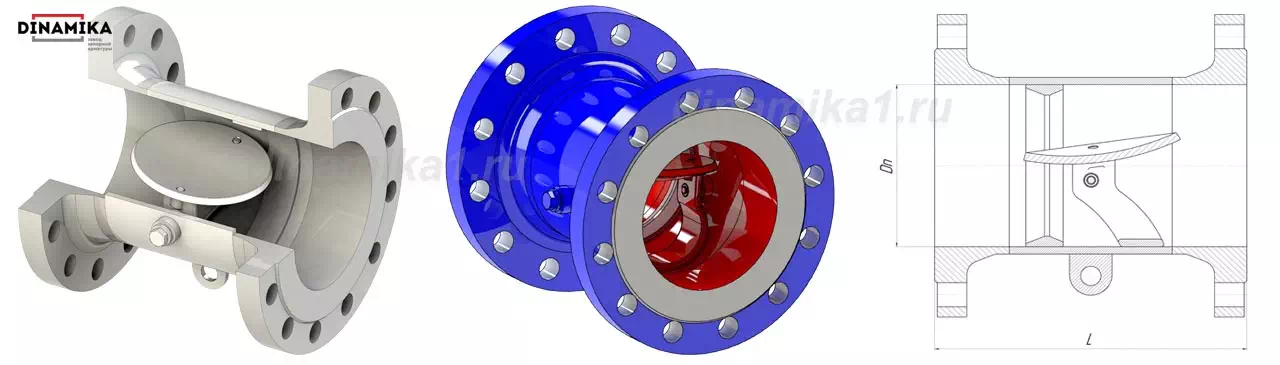

Фланцевый 19нж47нж
19нж47нж фланцевый клапан нержавеющий монтируется на трубопровод с помощью КОФ – комплектов ответных фланцев и метиза, это наиболее популярный у монтажников способ присоединения.
19нж47нж – Фланцевые поворотные клапаны нержавеющие обратного типа
| Обозначнение | Условный проход | Условное давление | Размер | Вес |
| Dn (мм) | Ру (кг/см 2) | L (мм) | не более (кг) | |
| фланцевый 19нж47нж Ду150 | 150 | До 40 | 250 | 46 |
| фланцевый 19нж47нж Ду200 | 200 | 250 | 77 | |
| фланцевый 19нж47нж Ду300 | 300 | 350 | 192 | |
| фланцевый 19нж47нж Ду400 | 400 | 500 | 339 | |
| фланцевый 19нж47нж Ду500 | 500 | 550 | 476 | |
| фланцевый 19нж47нж Ду600 | 600 | 650 | 667 |
Фланцевые обратные клапаны поворотного типа на давление до 40 кг/см 2 изготавливаются в стандартном исполнении уплотнительных поверхностей фланца тип «В» согласно ГОСТ 33259-2015.

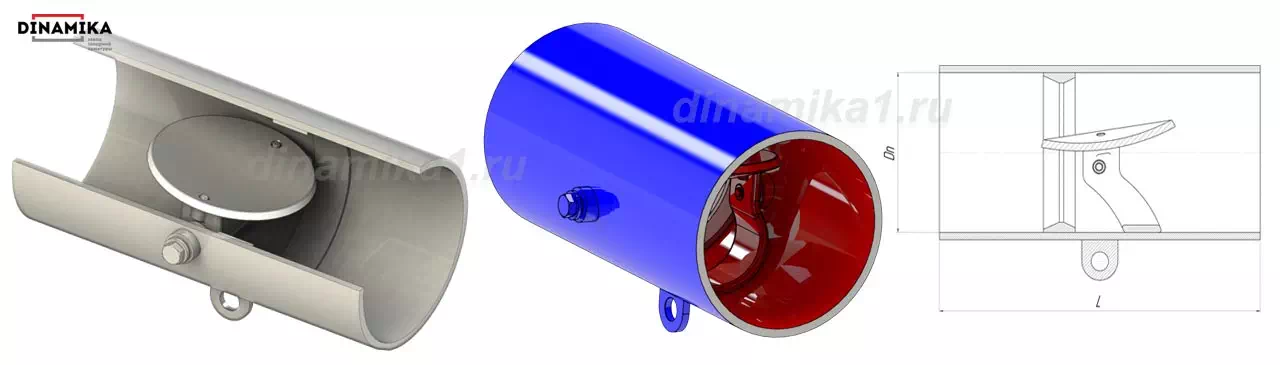

19нж47нж под приварку
19нж47нж под приварку базовый вариант конструкции обратного клапана для дальнейших модификаций в фланцевый и межфланцевый тип присоединений. Приварной клапан обратный устанавливается на трубопроводные системы сварным методом на длительную эксплуатацию и практически не требует техобслуживания. Техобслуживание устройства происходит в регламенте проверки трубопровода, а в частности проверку герметичность и целостность присоединительного сварочного шва.
Приварные 19нж47нж по цене производителя
| Обозначнение | Условный проход | Условное давление | Размер | Вес |
| Dn (мм) | Ру (кг/см 2) | L (мм) | (кг) | |
| Под приварку 19нж47нж Ду150 | 150 | До 63 | 200 | 19 |
| Под приварку 19нж47нж Ду200 | 200 | 250 | 27 | |
| Под приварку 19нж47нж Ду300 | 300 | 350 | 77 | |
| Под приварку 19нж47нж Ду400 | 400 | 450 | 122 | |
| Под приварку 19нж47нж Ду500 | 500 | 550 | 243 | |
| Под приварку 19нж47нж Ду600 | 600 | 650 | 344 |
Размер и вес уточняются индивидуальным согласованием чертежа изделия.
19нж47нж характеристики
Таблица характеристик нержавеющих обратных клапанов 19нж47нж
| Классификация | Коррозиестойкий обратный клапан с затвором поворотного типа с аэродинамическим упором | ||||||
| Общепромышленное обозначение | КОП 19нж47нж | ||||||
| Изготовление и поставка | ТУ 3742-002-27844275-2014 | ||||||
| Соответствие техническим требованиям регламентов | ТР ТС 032, ТР ТС 010. | ||||||
| Класс герметичности по ГОСТ 9544-2015. | «B» | ||||||
| Климатическое исполнение | УХЛ | ||||||
| Температура окружающей среды | от -60°С до +40°С | ||||||
| Температура рабочей среды | от -60°С до +425° | ||||||
| Рабочие среды | Неагрессивные и агрессивные жидкие и газообразные среды не влияющие на детали конструкции обратного клапана. (Воздух, вода, пар, газ, углеводороды, химические смеси) | ||||||
| Условное давление (кг/см 2) | 25; 40 | ||||||
| Условный проход (мм) | 150 | 200 | 300 | 400 | 500 | 600 | |
| Размеры выше 600 мм – изготавливаются по специальному заказу | |||||||
| Материалы исполнения | Корпусные детали и детали затвора | Ст.12Х18Н10Т | |||||
| Фланцы, КОФ | |||||||
| Присоединение | Фланцевое в исполнении уплотнительных поверхностей по ГОСТ 33259-2015 | ||||||
| межфланцевое (стяжное) концы фланцев под приварку | |||||||
| под приварку | |||||||
| Монтаж | По стрелке на корпусе, горизонтально и вертикально направлением потока снизу-вверх | ||||||
Показатели надёжности и гарантия
| Назначенный срок службы | до 30 лет |
| Установленный средний ресурс, не менее. | 3000 циклов |
| наработка на отказ | 750 циклов |
| Гарантия производителя | 12 месяцев со дня монтажа или 24 месяца со дня отгрузки. |
