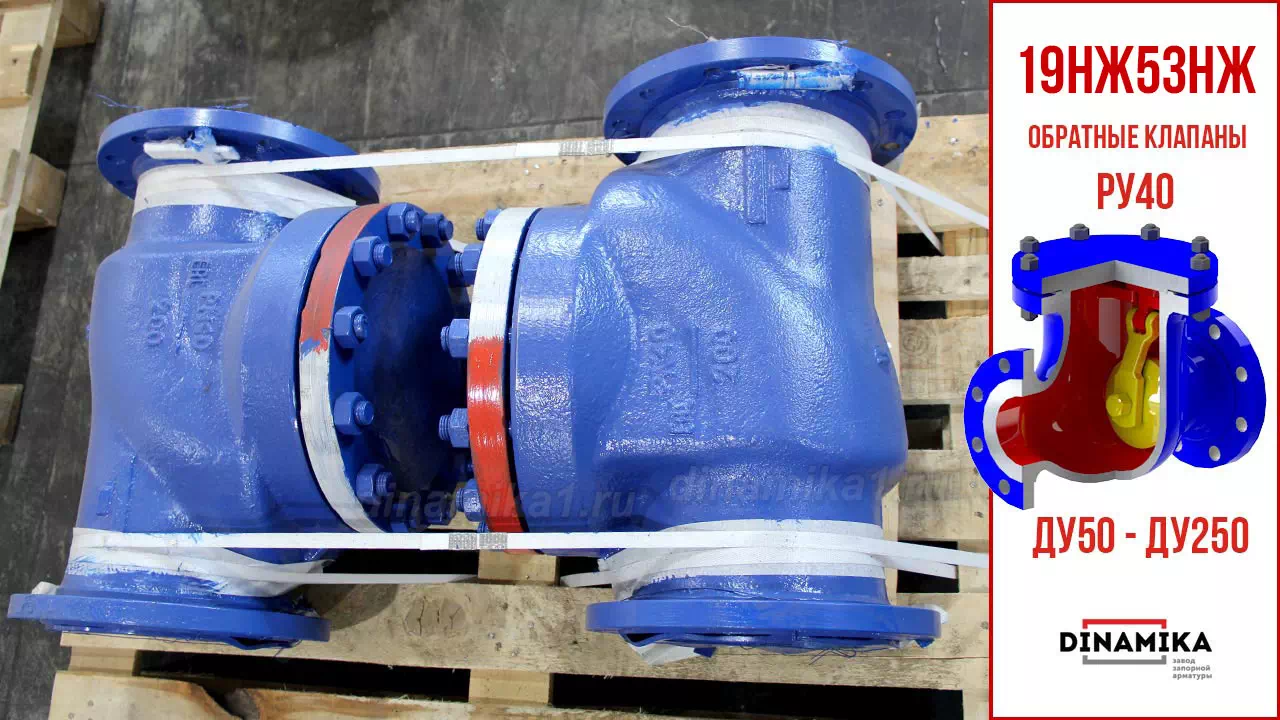

19нж53нж клапан обратный
Нержавеющий клапан обратным затвором поворотного типа имеет свои преимущества из-за коррозиестойкого исполнения и соответственно довольно высокую стоимость, данном в разделе представлен именно такой промышленный клапан номенклатурной серии 53нж. Цена 19нж53нж оправдывает себя расширенными характеристиками по проводимости разнородных сред и свойствами долговечности эксплуатации, хотя износ затвора и седла в процессе эксплуатации играет роль. В этих случаях у защитного устройства присутствует осмотровый патрубок, заглушенный изначально фланцем, что позволяет проводить технические ревизии и ремонт без снятия арматуры с трубопровода.
Обратный клапан 19нж53нж сокращённо называют нержавеющий КОП, он изготовлен литьём стали 12Х18Н9ТЛ, мало восприимчив к загрязнённым средам, адоптирован к проводимости агрессивных сред таких, как соляные растворы и щелочные смеси. По свойствам КОП рассчитан проводимость сред под давлением до 4 МПа с температурой до + 565°С, в специальных исполнениях из стали с молибденом ст.12Х18Н12М3ТЛ с температурой до + 600°С. Принцип работы трубопроводного устройства простой и не требует дополнительного участия человека, затвор открывается под давлением потока и закрывается при его отсутствии. Клапан обратный с односторонней подачей среды и монтируется по стрелке на корпусе, при возникновении обратного потока затвор-захлопка автоматически закрывается под его давлением. Перекрытие таким образом трубопровода это временная мера, поскольку обратные клапаны имеют невысокий класс герметичности, поэтому в паре с ними часто устанавливают запорную арматуру высокого класса герметичности, к примеру краны шаровые, дисковые затворы или задвижки клиновые. Необходимость установки защитной арматуры данного типа обусловлена необходимостью защиты дорогостоящего оборудования от гидроударов и других негативных влияний обратного потока, к примеру установка на коммуникациях насосного оборудования. Монтажный методы включают только фланцевый тип присоединения в исполнении уплотнительных поверхностей «В».
Номенклатура и цена 19нж53нж клапанов
| Обозначение | Условное давление, Ру (Pn) кг/см2 | Тип присоединения | Цена* |
| 19нж53нж Ду50 | 40 | Фланцевое (комплектуем КОФ) | По согласованию |
| 19нж53нж Ду80 | |||
| 19нж53нж Ду100 | |||
| 19нж53нж Ду150 | |||
| 19нж53нж Ду200 | |||
| 19нж53нж Ду250 | |||
| КОП условного прохода выше 250 мм изготавливаются по специальному заказу. | |||
| *Цена 19нж53нж согласуется по индивидуальному запросу на момент получения заявки, в процессе согласования чертежа изделия заказчиком и спецификации поставки. | |||

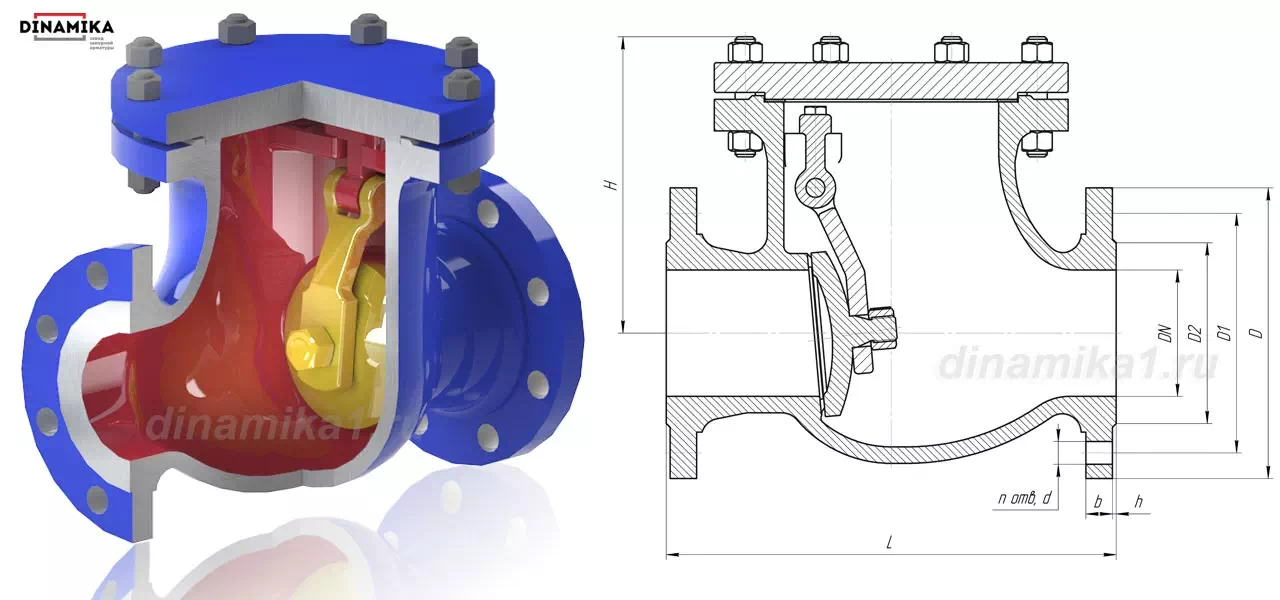

Клапан 19нж53нж фланцевый
19нж53нж фланцевые клапаны обратные комплектуются комплектами ответных фланцев (КОФ) крепежом в соответствии с ГОСТ 33259-2015 в стандартном исполнении тип уплотнительных поверхностей соединения «В».
19нж38нж размеры и веса
| Обозначения КОП | Условное давление Ру (PN) кг/см2 | Условный проход Ду (DN) мм. | Высота | Длина | Размеры фланцевого присоединения | Масса,
кг |
||||||
| H | L | D | D1 | D2 | b | d | h | n | ||||
| 19нж53нж Ду50 | 40 | 50 | 135 | 230 | 160 | 125 | 102 | 17 | 18 | 4 | 4 | 23 |
| 19нж53нж Ду80 | 80 | 160 | 310 | 195 | 160 | 133 | 19 | 18 | 8 | 29 | ||
| 19нж53нж Ду100 | 100 | 179 | 350 | 230 | 190 | 158 | 21 | 22 | 8 | 51 | ||
| 19нж53нж Ду150 | 150 | 230 | 480 | 300 | 250 | 212 | 27 | 26 | 8 | 93 | ||
| 19нж53нж Ду200 | 200 | 280 | 550 | 375 | 320 | 285 | 35 | 30 | 12 | 178 | ||
| 19нж53нж Ду250 | 250 | 348 | 650 | 445 | 385 | 345 | 39 | 33 | 12 | 439 | ||
19нж53нж характеристики
Таблица характеристик 19нж53нж — нержавеющий КОП.
| Классификация | Коррозиестойкий обратный клапан литой, с затвором поворотного типа — тип КОП | |
| Изготовление и поставка | ТУ 3742-002-27844275-2014 | |
| Соответствие техническим требованиям регламентов | ТР ТС 032, ТР ТС 010. | |
| Класс герметичности по ГОСТ 9544-2015. | «B» | |
| Общепромышленное обозначение | 19нж53нж | |
| Климатическое исполнение | УХЛ | |
| Температура окружающей среды | от -60°С до +50° | |
| Температура рабочей среды | от -60°С до +565° | |
| Рабочие среды | Неагрессивные и агрессивные среды: воздух, вода, пар, газ, углеводороды их жидкие и газовые смеси, кислотные и аммиачные растворы не влияющие на детали конструкции КОП | |
| Материалы* исполнения | Корпусные детали | Ст. 12Х18Н9ТЛ |
| Затвор | Ст. 12Х18Н9Т, 12Х18Н9ТЛ | |
| КОФ | Ст. 12Х18Н10Т | |
| Присоединение | Фланцевое в исполнении уплотнительных поверхностей «В» по ГОСТ 33259-2015 | |
| Монтаж | Горизонтально строго по стрелке направления потока и вертикально по стрелке вверх с направлением потока снизу | |
| *Деталировка деталей конструкции 19нж53нж по материалам исполнения высылается по заявке заказчика. | ||
Показатели надёжности и гарантия
| Полный средний срок службы, не менее. | 10 лет |
| Полный средний ресурс, не менее. | 4000 циклов |
| Средняя наработка на отказ, не менее. | 800 циклов |
| Гарантия производителя | 18 месяцев со дня монтажа или 24 месяца со дня отгрузки. |
