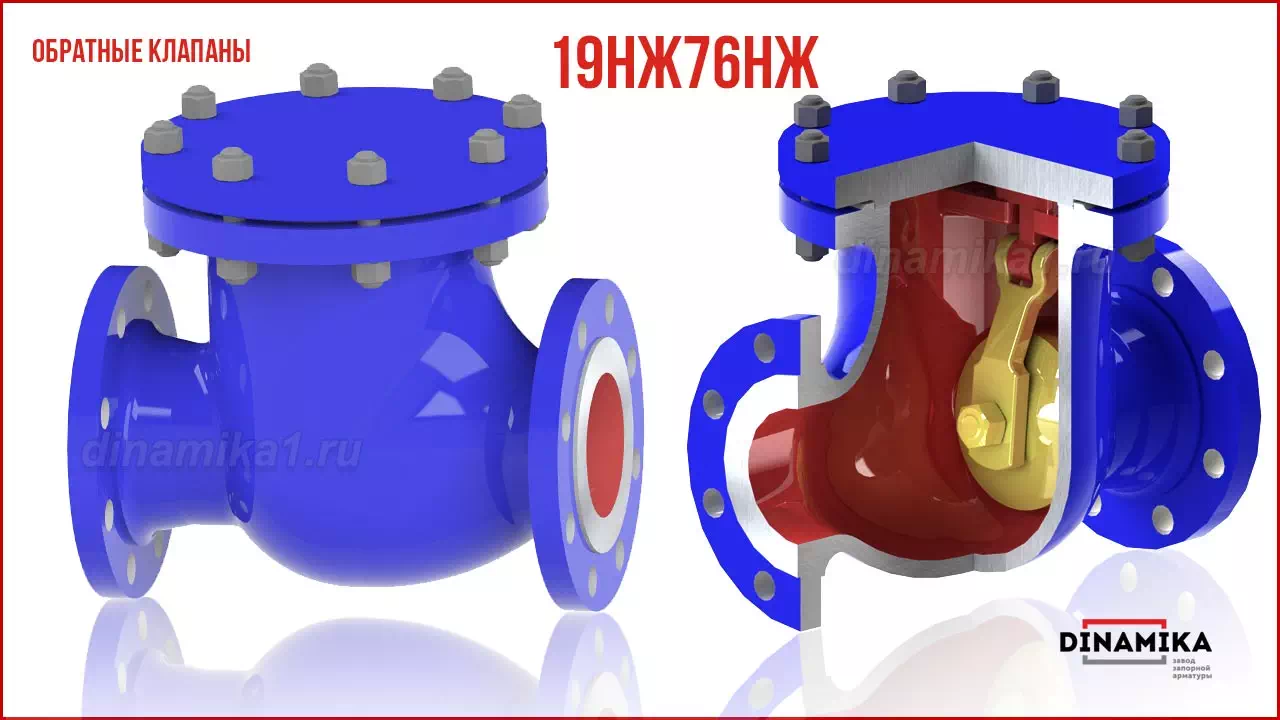

19нж76нж клапан обратный нержавеющий Ру16
19нж76нж изготовлен согласно технических условий — ТУ 3742-002-27844275-2014, принадлежит к общепромышленной серии обратных клапанов нержавеющих из литой стали, с поворотным затвором.
Применяется на промышленных трубопроводах с проводимостью жидких и газообразных сред повышенной агрессивности с давлением не более 16кг/см2, где обеспечивает защиту трубопроводного оборудования от негативного влияния обратного потока. В линейке обратных клапанов поворотных (КОП) защитная трубопроводная арматура выделяется наличием дополнительного осмотрового патрубка, заглушенного изначально фланцем-заглушкой. Осмотровый патрубок позволяет без снятия с трубопровода провести ревизию запорного элемента и седла, провести очистку проходного сечения или выполнить замену изношенных деталей.
19нж76нж изготовлен из литой стали 12Х18Н9ТЛ свойства которой позволяют эксплуатацию готового изделия в экстремальных температурах рабочих сред до +600°С, и широком диапазоне климатических поясов с повышенной влажностью и температурой от -60 до +60 градусов Цельсия. Загрязнённость сред практически не оказывает влияния на работоспособность клапана, устойчивость к загрязнённости расширяет применение КОП в отрасли очистки жидких продуктов.
Принцип работы 19нж76нж и монтаж
На корпусе клапана 19нж76нж нанесена стрелка указывающая монтажное положение, которое должно в обязательном порядке совпадать с направлением подачи проводимой среды. Установка на трубопровод односторонняя и производиться горизонтально по стрелке направления потока или вертикально с направлением подачи жидкости или газа снизу. Фиксация производиться фланцевым способом с помощью КОФ и стягивающего крепежа (шпильки и гайки). Давление потока автоматически поднимает затвор и открывает сечение трубопровода, в случае снижения давления затвор также автоматически закрывается под своим весом, либо под давлением обратного потока. Перекрытие трубопровода обратным клапаном это временная мера и не требует вмешательства обслуживающего персонала, вмешательство человека потребуется для окончательного перекрытия трубопровода запорной арматурой повышенного класса герметичности, поэтому обычно КОП ставят в паре с задвижкой или краном шаровым.
Номенклатура и цена 19нж76нж клапанов
| Обозначение КОП | Условное давление, Ру (Pn) кг/см2 | Тип присоединения | Климатическое исполнение и температура ОС | Рабочие среды и температура | Цена |
| 19нж76нж Ду50 | 16 | Фланцевое (комплектуем КОФ исполнение «B» согласно ГОСТ 33259-2015) | УХЛ, от -60°С до +60°С | Жидкости, газы в т.ч. агрессивные не влияющие на детали конструкции клапана. Температура среды от -60°С до +600°С | По согласованию в зависимости от исполнения и комплектации |
| 19нж76нж Ду65 | |||||
| 19нж76нж Ду80 | |||||
| 19нж76нж Ду100 | |||||
| 19нж76нж Ду125 | |||||
| 19нж76нж Ду150 | |||||
| 19нж76нж Ду200 | |||||
| 19нж76нж Ду250 | |||||
| 19нж76нж Ду300 | |||||
| КОП условного прохода выше 300 мм изготавливаются по специальному заказу. | |||||

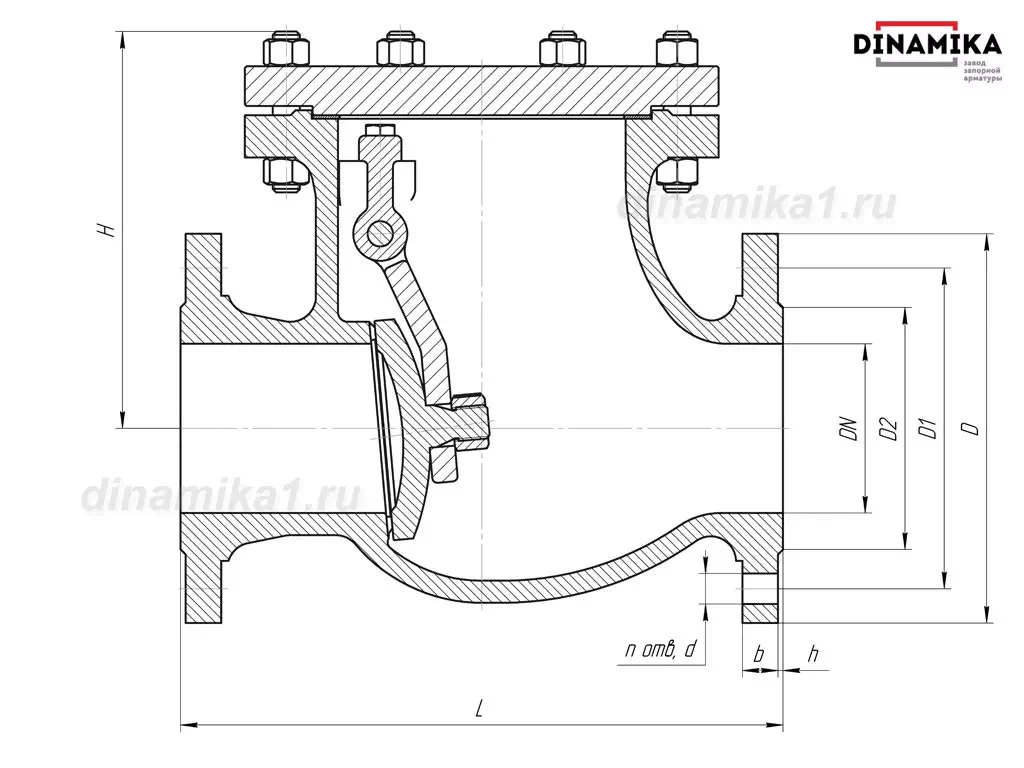

Клапан 19нж76нж размеры
Обратный фланцевый клапан 19нж76нж Ру16 с уплотнением фланцевого соединения «B» ГОСТ 33259-2015.
Размеры19нж76нж
| Таблица размеров 19с76нж | ||||||||
| Обозначения КОП | Условное давление Ру (PN) кг/см2 | Условный проход Ду (DN) мм. | Высота | Длина | Размеры фланцевого присоединения | |||
| H | L | D | D1 | d | n | |||
| 19с76нж Ду50 | 16 | 50 | 135 | 230 | 160 | 125 | 18 | 4 |
| 19с76нж Ду65 | 16 | 65 | 143 | 290 | 180 | 145 | 18 | 4 |
| 19с76нж Ду80 | 16 | 80 | 157 | 310 | 195 | 160 | 18 | 8 |
| 19с76нж Ду100 | 16 | 100 | 176 | 350 | 215 | 180 | 18 | 8 |
| 19с76нж Ду125 | 16 | 125 | 205 | 400 | 245 | 210 | 18 | 8 |
| 19с76нж Ду150 | 16 | 150 | 223 | 460 | 280 | 240 | 22 | 8 |
| 19с76нж Ду200 | 16 | 200 | 255 | 500 | 335 | 295 | 22 | 12 |
| 19с76нж Ду250 | 16 | 250 | 335 | 600 | 405 | 355 | 26 | 12 |
| 19с76нж Ду300 | 16 | 300 | 378 | 750 | 460 | 410 | 26 | 12 |
19нж76нж характеристики
Таблица характеристик
| Классификация | Стальной обратный клапан литой с затвором поворотного типа — тип КОП | |
| Изготовление и поставка | ТУ 3742-002-27844275-2014 | |
| Соответствие техническим требованиям регламентов | ТР ТС 032, ТР ТС 010. | |
| Класс герметичности по ГОСТ 9544-2015. | «B» | |
| Общепромышленное обозначение | 19нж76нж | |
| Условный проход, Ду (Dn) мм. | 50; 65; 80; 100; 125; 150; 200; 250 | |
| Условное давление, Ру (Pn) кг/см2 | 16 | |
| Климатическое исполнение ГОСТ 15150-69 | УХЛ | |
| Температура окружающей среды | от -60°С до +60°С | |
| Температура рабочей среды | от -60°С до +600°С | |
| Рабочие среды | Воздух, вода, пар, газ, углеводороды их жидкие и газовые смеси, щелочные и соляные смеси, кислоты не влияющие на детали конструкции клапана. | |
| Материалы* исполнения | Корпусные детали | Ст. 12Х18Н9ТЛ |
| Затвор | Ст. 12Х18Н9ТЛ | |
| Фланец, КОФ | Ст.12Х18Н10Т | |
| Присоединение | Фланцевое в исполнении уплотнительных поверхностей «В» по ГОСТ 33259-2015, по согласованию комплектуется КОФ. | |
| Монтаж | По стрелке на корпусе обратного клапана: — Горизонтально строго по стрелке направления потока — Вертикально стрелкой вверх с направлением потока снизу |
|
| *Деталировка деталей конструкции 19нж76нж по материалам исполнения высылается по заявке заказчика. | ||
Показатели надёжности и гарантия
| Назначенный срок службы | до 30 лет |
| Установленный средний ресурс | 3000 циклов |
| Наработка на отказ | 750 циклов |
| Гарантия производителя | 12 месяцев со дня монтажа или 24 месяца со дня отгрузки. |
