19с53нж клапан обратный

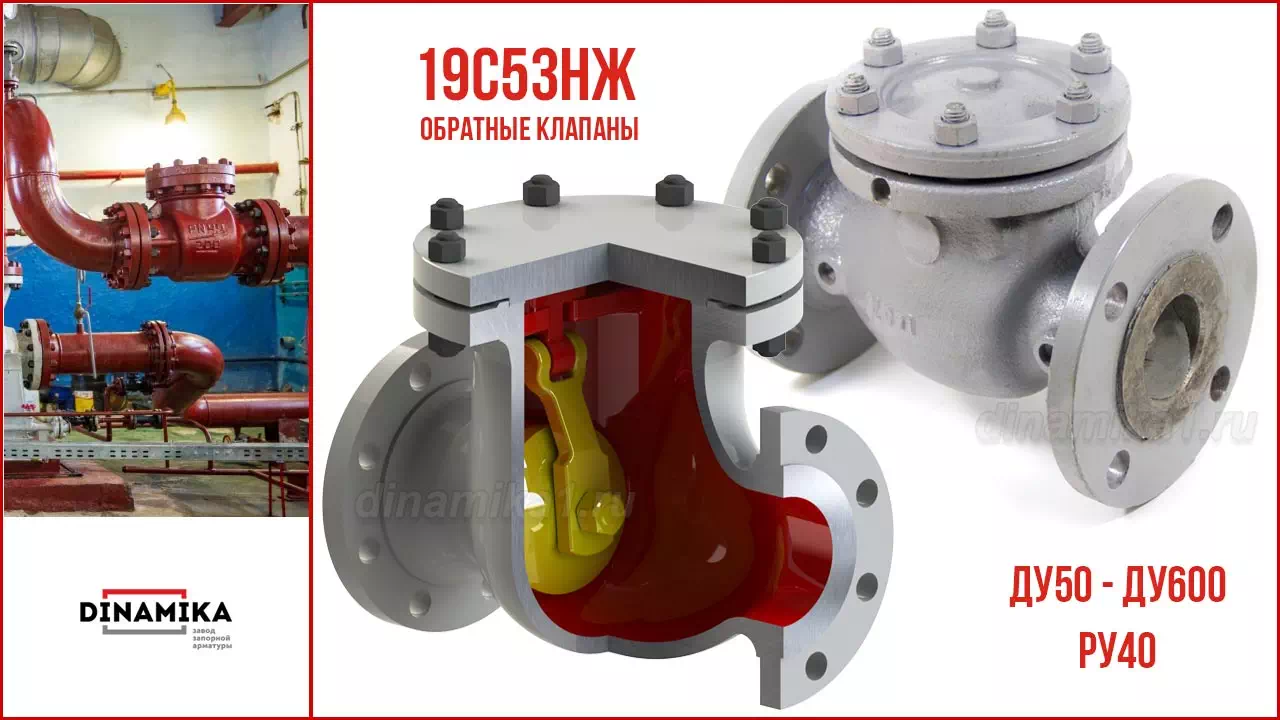

Обратный клапан 19с53нж — относится к защитной трубопроводной арматуре, и устанавливается на промышленных трубопроводах после дорогостоящего оборудования с целью защиты его от влияния обратного потока сред. Обратный поток в трубопроводах может возникнуть при внештатных ситуациях к примеру — скачок давления и резкое его снижение, выключение питания насосного оборудования и т.п. Сокращённо устройство называют КОП по типу поворотного затвора. КОП 19с53нж Ру40 гарантировано предотвратит раскручивание насоса в «обратку» и защитит от гидроудара сложное оборудование, тем самым обеспечит его работоспособность в дальнейшем. В таких условиях затвор автоматически блокирует обратный поток сред без участия обслуживающего персонала. Имея характеристику герметичности класса «B» защитная арматура устанавливается обычно всегда в паре с запорной арматурой повышенного класса герметичности, например, с задвижкой клиновой или краном шаровым. Но фото ниже литой клапан обратный фланцевый на насосном оборудовании, конструкция в 3D модели в разрезе и готовый к поставке обратный затвор номенклатурной серии 53нж.
Особенность клапана 15с53нж в том, что корпус изготовлен литьём стали 20Л и оборудован верхним фланцем с доступом для проведения плановых технических ревизий, обслуживания и ремонта без снятия с трубопровода. Защитная арматура изготавливается в вариантах из углеродистой стали 20Л для климатических условий У1 — умеренный климат в температурном в диапазоне от -40°С до +40°С, и хладостойкой стали 20ГЛ для климатических условий ХЛ1 — умеренный и холодный климат с в температурой от -60°С до +40°С при невысокой влажности. Затвор и седло имеет высокопрочную наплавку стали 20Х13 в исполнении У1, в исполнении ХЛ наплавка из стали ЦН-6 или ЦН-12М. С нержавеющим — коррозиестойким исполнением данной конструкции КОП, Вы можете ознакомиться на странице 19нж53нж. Исходя из материального исполнения обратные клапаны 19с53нж применяются для транспортировки углеводородных смесей, воды и пара, неагрессивных химических смесей.
Методы установки включают фланцевый тип присоединения в исполнении уплотнительных поверхностей «В», Монтаж горизонтально на трубопровод по стрелке на корпусе, крышка-фланец должна быть вверху. Вертикальный монтаж производиться с подачей потока по стрелке на корпусе снизу.
Номенклатура и цена 19с53нж клапанов
| Обозначение | Условное давление, Ру (Pn) кг/см2 |
Тип присоединения |
Цена* |
| 19с53нж Ду50 | 40 | Фланцевое (комплектуем КОФ) | По согласованию |
| 19с53нж Ду80 | |||
| 19с53нж Ду100 | |||
| 19с53нж Ду150 | |||
| 19с53нж Ду200 | |||
| 19с53нж Ду250 | |||
| КОП условного прохода выше 250 мм изготавливаются по специальному заказу. | |||
| *Цена 19с53нж согласуется по индивидуальному запросу на момент получения заявки, в процессе согласования чертежа изделия заказчиком и спецификации поставки. | |||

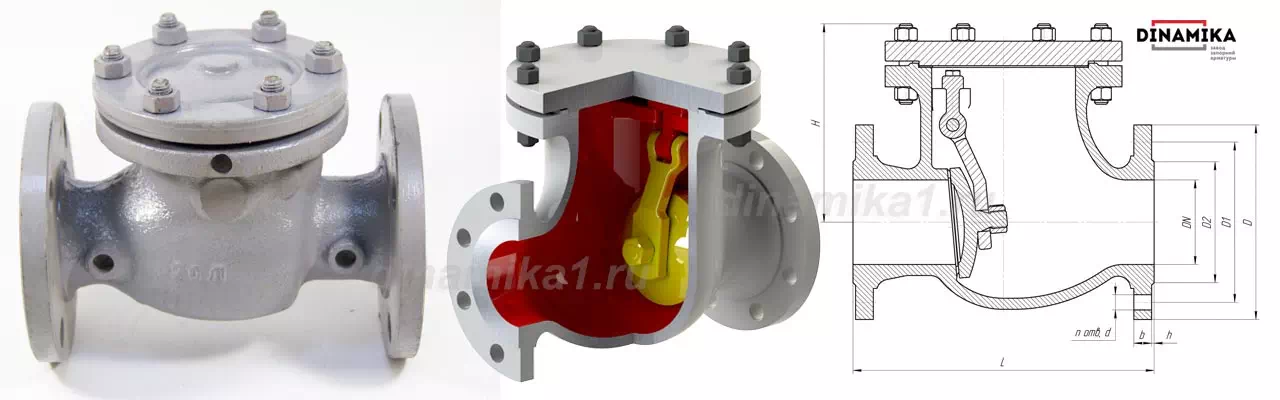

Клапан 19с53нж фланцевый
19с53нж фланцевые клапаны обратные комплектуются комплектами ответных фланцев (КОФ) крепежом и готовы к монтажу на трубопроводы общепромышленного назначения. В соответствии с ГОСТ 33259-2015 тип уплотнительных поверхностей соединения «В».
.
| Обозначения КОП | Условное давление Ру (PN) кг/см2 | Условный проход Ду (DN) мм. | Высота | Длина | Размеры фланцевого присоединения | Масса,
кг |
||||||
| H | L | D | D1 | D2 | b | d | h | n | ||||
| 19с53нж Ду50 | 40 | 50 | 135 | 230 | 160 | 125 | 102 | 17 | 18 | 4 | 4 | 22 |
| 19с53нж Ду80 | 80 | 160 | 310 | 195 | 160 | 133 | 19 | 18 | 8 | 28 | ||
| 19с53нж Ду100 | 100 | 179 | 350 | 230 | 190 | 158 | 21 | 22 | 8 | 50 | ||
| 19с53нж Ду150 | 150 | 230 | 480 | 300 | 250 | 212 | 27 | 26 | 8 | 90 | ||
| 19с53нж Ду200 | 200 | 280 | 550 | 375 | 320 | 285 | 35 | 30 | 12 | 176 | ||
| 19с53нж Ду250 | 250 | 348 | 650 | 445 | 385 | 345 | 39 | 33 | 12 | 434 | ||
19с53нж характеристики
Таблица характеристик 19с53нж клапанов обратных поворотных
| Классификация | Стальной обратный клапан литой с затвором поворотного типа — тип КОП | ||
| Изготовление и поставка | ТУ 3742-002-27844275-2014 | ||
| Соответствие техническим требованиям регламентов | ТР ТС 032, ТР ТС 010. | ||
| Класс герметичности по ГОСТ 9544-2015. | «B» | ||
| Общепромышленное обозначение | 19с53нж | 19лс53нж | |
| Климатическое исполнение | У | ХЛ | |
| Температура окружающей среды | от -40°С до +40°С | от -60°С до +40° | |
| Температура рабочей среды | от -40°С до +450° | от -60°С до +450° | |
| Рабочие среды | Неагрессивные: воздух, вода, пар, газ, углеводороды их жидкие и газовые смеси | ||
| Материалы* исполнения | Корпусные детали | Ст.20Л | Ст.20ГЛ |
| Затвор | Ст.20, 20Л | Ст20ГЛ, 20Х13, 30Х13 | |
| Наплавка уплотнительных поверхностей седла и затвора | 20Х13 | ЦН-6, ЦН-12М | |
| Фланец, КОФ | Ст.20 | 09Г2С | |
| Присоединение | Фланцевое в исполнении уплотнительных поверхностей «В» по ГОСТ 33259-2015 | ||
| Категория сейсмостойкости MSK-64 | C0 | ||
| Монтаж | Горизонтально строго по стрелке направления потока и вертикально по стрелке вверх с направлением потока снизу | ||
| *Деталировка деталей конструкции 19с53нж по материалам исполнения высылается по заявке заказчика. | |||
Показатели надёжности и гарантия
| Полный средний срок службы, не менее. | 10 лет |
| Полный средний ресурс, не менее. | 4000 циклов |
| Средняя наработка на отказ, не менее. | 800 циклов |
| Гарантия производителя | 18 месяцев со дня монтажа или 24 месяца со дня отгрузки. |
