19с76нж клапан обратный
19с76нж Ру16 клапан с поворотным типом обратного затвора промышленного назначения сокращённо КОП — защитный тип трубопроводной арматуры, который предохраняет дорогостоящее оборудование насосных станций, инженерные системы мониторинга состояния проводимых сред от негативного воздействия обратного потока. Обратный поток может инициировать гидроудар по оборудованию, либо начать раскрутку насоса в обратном направлении, что чревато остановкой технологического процесса и выхода из строя оборудования. Клапаны поворотные имеют простую конструкцию и принцип работы основанный на простых законах физики, которые используются для автоматического перекрытия трубопровода без вмешательства персонала.

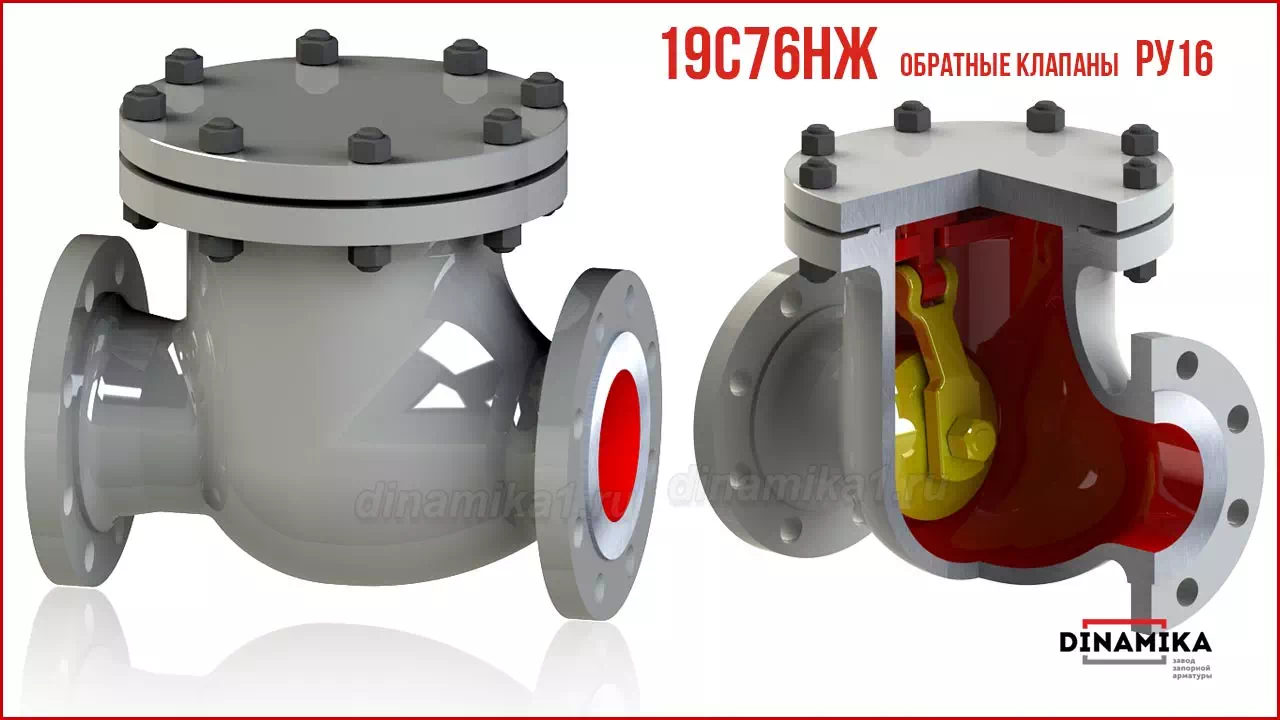

На фото выше представлен обратный клапан с особенностью конструкции — наличие ревизионного патрубка и исполнение корпусных деталей из поковок литой стали ст.20Л. Ревизионное отверстие — патрубок в состоянии эксплуатации герметично закрыт фланцем заглушкой, при необходимости фланец можно снять и провести осмотр-ревизию затвора, профилактическую чистку клапана и ремонт защитной арматуры без снятия с трубопровода. Конструкция обеспечивает удобство обслуживания, что крайне необходимо при эксплуатации КОП в условиях с проводимостью загрязнённых сред.
Принцип работы 19с76нж и монтаж
Клапан 19с76нж с односторонней подачей среды монтируется на трубопровод по стрелке на корпусе указывающей направления потока. Давление рабочей среды открывает и удерживает затвор открытым до снижения давления в трубопроводе, в случае уменьшения давления затвор-захлопка автоматически опускается и закрывает проходное сечение, что препятствует обратному току среды. Что касается монтажа 19с76нж — устройство устанавливается на трубопровод горизонтально и вертикально фланцевым присоединением (КОФ) с помощью стягивающего крепежа (метиза), КОФ комплектуется поставщиком оборудования и в стоимость изделия не входит. Обязательным условием монтажа является установка строго по стрелке на корпусе клапана.
Номенклатура и цена 19с76нж клапанов
| Обозначение КОП | Условное давление, Ру (Pn) кг/см2 | Тип присоединения | Цена* |
| 19с76нж Ду50 | 16 | Фланцевое (комплектуем КОФ исполнение «B» согласно ГОСТ 33259-2015) | По согласованию |
| 19с76нж Ду65 | |||
| 19с76нж Ду80 | |||
| 19с76нж Ду100 | |||
| 19с76нж Ду125 | |||
| 19с76нж Ду150 | |||
| 19с76нж Ду200 | |||
| 19с76нж Ду250 | |||
| 19с76нж Ду300 | |||
| КОП условного прохода выше 300 мм изготавливаются по специальному заказу. | |||
| *Цена 19с76нж договорная формируется на момент получения заявки, согласования количества и спецификации, удалённости поставки и комплектации изделия. | |||
Клапан 19с76нж размеры
Обратный клапан 19с53нж фланцевый имеет размеры в соответствии с ГОСТ 33259-2015, тип уплотнительных поверхностей соединения «В».
Таблица размеров 19с76нж
| Таблица размеров 19с76нж | ||||||||
| Обозначения КОП | Условное давление Ру (PN) кг/см2 | Условный проход Ду (DN) мм. | Высота | Длина | Размеры фланцевого присоединения | |||
| H | L | D | D1 | d | n | |||
| 19с76нж Ду50 | 16 | 50 | 135 | 230 | 160 | 125 | 18 | 4 |
| 19с76нж Ду65 | 16 | 65 | 143 | 290 | 180 | 145 | 18 | 4 |
| 19с76нж Ду80 | 16 | 80 | 157 | 310 | 195 | 160 | 18 | 8 |
| 19с76нж Ду100 | 16 | 100 | 176 | 350 | 215 | 180 | 18 | 8 |
| 19с76нж Ду125 | 16 | 125 | 205 | 400 | 245 | 210 | 18 | 8 |
| 19с76нж Ду150 | 16 | 150 | 223 | 460 | 280 | 240 | 22 | 8 |
| 19с76нж Ду200 | 16 | 200 | 255 | 500 | 335 | 295 | 22 | 12 |
| 19с76нж Ду250 | 16 | 250 | 335 | 600 | 405 | 355 | 26 | 12 |
| 19с76нж Ду300 | 16 | 300 | 378 | 750 | 460 | 410 | 26 | 12 |
19с76нж характеристики
Защитная трубопроводная арматура изготавливается из углеродистой литой стали:
- Клапаны 19с76нж Ру16 из стали ст.25Л с характеристиками для умеренного климата по стандарту У1, с проводимостью сред в температурном диапазоне от -40 до +450 градусов Цельсия;
- Клапаны 19лс76нж Ру16 из стали ст.20ГЛ с характеристиками для умеренного и холодного климата по стандарту ХЛ1, с проводимостью сред в температурном диапазоне от -60 до +450 градусов Цельсия;
Таблица характеристик
| Классификация | Стальной обратный клапан литой с затвором поворотного типа — тип КОП | ||
| Изготовление и поставка | ТУ 3742-002-27844275-2014 | ||
| Соответствие техническим требованиям регламентов | ТР ТС 032, ТР ТС 010. | ||
| Класс герметичности по ГОСТ 9544-2015. | «B» | ||
| Общепромышленное обозначение | 19с76нж | 19лс76нж | |
| Климатическое исполнение ГОСТ 15150-69 | У1 | ХЛ1 | |
| Температура окружающей среды | от -40°С до +40°С | от -60°С до +40°С | |
| Температура рабочей среды | от -40°С до +425° | от -60°С до +425°С | |
| Рабочие среды | Неагрессивные: воздух, вода, пар, газ, углеводороды их жидкие и газовые смеси | ||
| Материалы* исполнения | Корпусные детали | Ст.25Л | Ст.20ГЛ |
| Затвор | Ст.25Л | Ст.20ГЛ | |
| Наплавка уплотнительных поверхностей седла и затвора | Ст.20Х13 | Ст.08Х18Н10 | |
| Фланец, КОФ | Ст.20 | Ст.09Г2С | |
| Присоединение | Фланцевое в исполнении уплотнительных поверхностей «В» по ГОСТ 33259-2015, по согласованию комплектуется КОФ. | ||
| Монтаж | По стрелке на корпусе обратного клапана: — Горизонтально строго по стрелке направления потока — Вертикально стрелкой вверх с направлением потока снизу |
||
| *Деталировка деталей конструкции 19с76нж по материалам исполнения высылается по заявке заказчика. | |||
Показатели надёжности и гарантия
| Назначенный срок службы. | до 30 лет |
| Установленный средний ресурс | 3000 циклов |
| Средняя наработка на отказ, не менее. | 750 циклов |
| Гарантия производителя | 12 месяцев со дня монтажа или 24 месяца со дня отгрузки. |
