Технические характеристики
|
Номинальный диаметр DN |
15 – 25 |
|
Условное давление PN |
40 – 160 |
|
Температура рабочей среды |
От -60 °C до +220 °C |
Рабочая среда
|
Вода, пар, сжатый воздух и другие среды, совместимые с конструкцией клапана |
|
Характеристика регулирования |
Линейная / равнопроцентная* / отсечная* |
|
Диапазон регулирования |
30:1 |
|
Пропусная способность клапана, Kvs |
4–10 м3/ч |
|
Компенсация давления |
Неразгруженный по давлению |
|
Класс герметичности |
IV класс по ГОСТ 9544-2015 |
|
Тип присоединения |
Межфланцевый |
| Тип управления |
Электропривод / Пневмопривод |
* — по запросу
Пропускные способности клапана
| DN | Ход штока, мм | Kvs, м3/ч |
| 15 | 20 | 4 |
| 20 | 6,3 | |
| 25 | 10 |

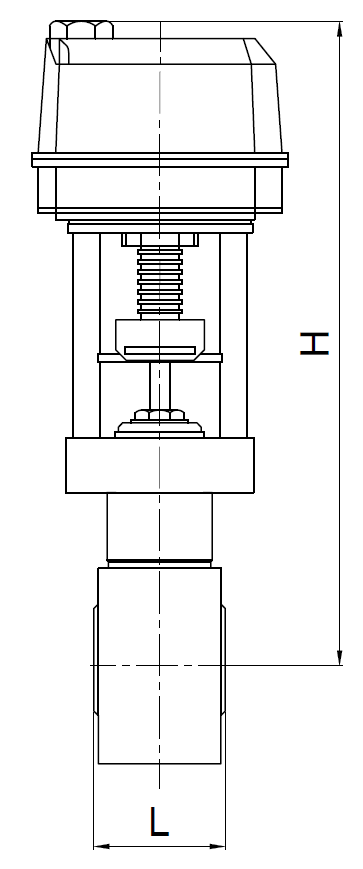

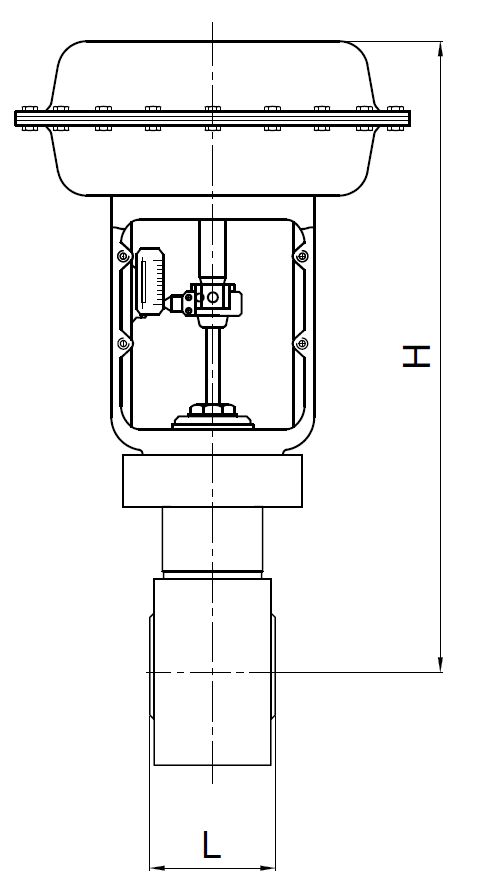

Массогабаритные характеристики
|
DN |
D, мм |
L, мм |
H, мм |
Масса, кг |
|
|
ЭПР/ЭПА 0,6кН |
ППМ 350 |
||||
|
15 |
15 |
60 |
332 |
394 |
3,5 |
|
20 |
20 |
80 |
335 |
397 |
4,7 |
|
25 |
25 |
90 |
345 |
407 |
6,8 |
* — масса клапана указана без учета массы привода

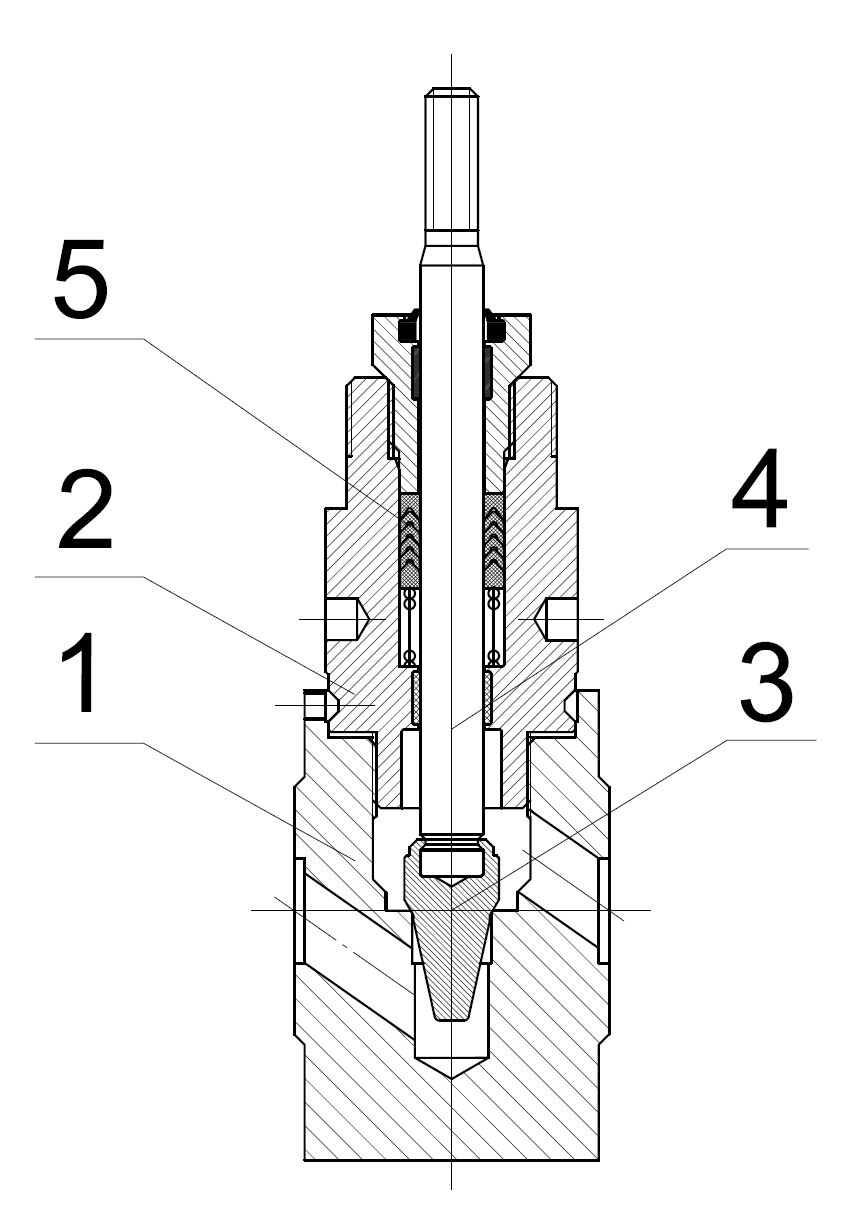

Спецификация материалов
| № | Наименование | Материал |
| 1 | Корпус | Нержавеющая сталь 12Х18Н9 |
| 2 | Направляющая | Нержавеющая сталь 12Х18Н9 |
| 3 | Плунжер | Нержавеющая сталь 12Х18Н9 |
| 4 | Шток | Нержавеющая сталь 12Х18Н9 |
| 5 | Уплотнение штока | PTFE |
