2-х ходовые регулирующие клапаны с электро- и пневмоприводами чугунные АСТА серий Р113 и Р123

АСТА
Доступность:

Нет в наличии

АСТА серии Р100 – односедельный двухходовой регулирующий клапан, управляемый электрическим или пневматическим приводами, предназначенный для точного дистанционного регулирования или перекрытия потока рабочей среды.

 Особенности конструкции

  •  различные типы уплотнения затвора (EPDM, PTFE или «металл-металл»);

  •  доступно разгруженное исполнение клапана по давлению, позволяющее использовать маломощные приводы;

  •  запорная и регулирующая поверхности плунжера разнесены в разные плоскости, что позволяет снизить износ этих поверхностей и продлить срок службы клапана;

  •  самоуплотняющийся подпружиненный шевронный сальниковый узел;

  •  механическое упрочнение штока с последующей полировкой и смазкой для снижения трения и повышения ресурса сальникового узла;

  •  две направляющие штока для увеличения точности позиционирования плунжера и уменьшения воздействия высокого давления при его перемещении;

  •  ремонтопригодная конструкция, позволяющая изменить пропускные способности клапана в процессе его технического обслуживания;



Опции по запросу

  • • Вакуумная конструкция клапана

  • • Стеллитирование внутренних деталей

  • • Питательный клапан

  • • Различные исполнения уплотнительных поверхностей фланцев клапана (исп. C, L, D, M и др.)

  • • Электропневматический позиционер со стандартным управления 4…20 мА, а также с дополнительными опциями (обратная связь, протокол HART, PROFIBUS, взрывозащите и др.)

В зависимости от размера заказа предоставляются скидки

Цена по запросу

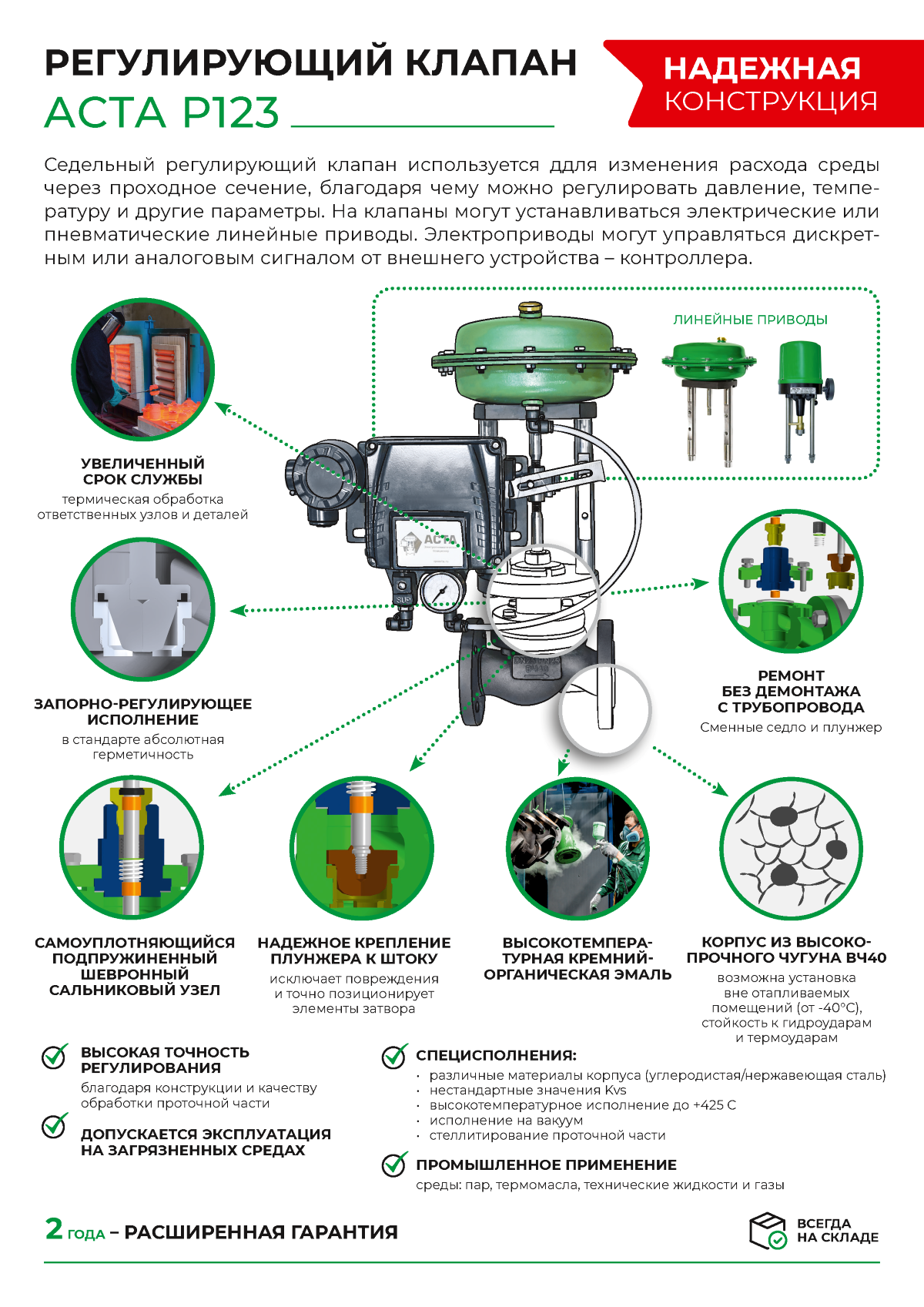

Регулирующий_клапан_АСТА_Р123

 Скачать полное описание

Технические характеристики



Серия

Р113

Р123

Материал корпуса клапана

Серый чугун

Высокопрочный чугун

Номинальный диаметр DN

15 – 200

Условное давление PN

PN16

PN25 (DN15-80)

PN16 (DN100-200)

Температура рабочей среды

От -10 °C до +220 °C

От -30 °C до +220 °C

Рабочая среда

Вода, пар, сжатый воздух, и другие среды, совместимые с материалами конструкции клапана

Характеристики регулирования

Линейная / равнопроцентная / отсечная

Диапазон регулирования

30:1

Пропускная способность клапана, Kvs

0,1–630 м3/ч

0,1–630 м3/ч

Компенсация давления

Разгруженный / неразгруженный по давлению

Класс герметичности

VI по ГОСТ 9544-2015 (уплотнение по затвору EPDM/PTFE)

IV по ГОСТ 9544-2015 (уплотнение по затвору «металл-металл»)

Тип присоединения

Фланцевый по ГОСТ 33259-2015

Тип управления

Электропривод / пневмопривод





Коэффициент начала кавитации Z

DN 15 20 25 32 40 50 65 80 100 125 150 200
Z 0,5 0,5 0,5 0,5 0,5 0,5 0,45 0,4 0,35 0,35 0,35 0,3



Пропускные способности клапана (неразгруженное исполнение)

Линейная/равнопроцентная характеристика

DN Kvs, м3/ч
0,1 0,16 0,25 0,4 0,6 1 1,6 2,5 4 6,3 10 16 25 40 63 80 125 160 200 250 400 630
Ход штока, мм
15 10 10 10 10 10 10 10 10 10 — — — — — — — — — — — — —
20 10 10 10 10 10 10 10 10 10 10 — — — — — — — — — — — —
25 10 10 10 10 10 10 10 10 10 10 20 — — — — — — — — — — —
32 — — — — — — — — — 10 20 20 — — — — — — — — — —
40 — — — — — — — — — — 20 20 20 — — — — — — — — —
50 — — — — — — — — — — — 20 20 20 — — — — — — — —
65 — — — — — — — — — — — — 20 20 30 — — — — — — —
80 — — — — — — — — — — — — — 20 — 30 30 — — — — —
100 — — — — — — — — — — — — — — — 30 30 30 — — — —
125 — — — — — — — — — — — — — — — — 30 — 30 50 — —
150 — — — — — — — — — — — — — — — — — — 30 50 50 —
200 — — — — — — — — — — — — — — — — — — — 50 50 75
Примечание: по запросу доступны нестандартные значения Kvs.



Отсечная характеристика

DN 15 20 25 32 40 50 65 80 100 125 150 200
Kvs, м3/ч 4,8 7,5 12 20 30 50 80 135 200 300 480 750
Ход, мм 10 10 20 20 20 20 30 30 30 50 50 75



Пропускные способности клапана (разгруженное исполнение)

Линейная/равнопроцентная характеристика

DN Kvs, м3/ч
16 25 40 63 80 125 160 200 250 400 630
Ход штока, мм
50 20 20 20 – – – – – – – –
65 – 30 30 30 – – – – – – –
80 – – 30 – 30 30 – – – – –
100 – – – – 30 30 30 – – – –
125 – – – – – 50 – 50 50 – –
150 – – – – – – – 50 50 50 –
200 – – – – – – – – 75 75 75

 Примечание: по запросу доступны другие значения Kvs.

Отсечная характеристика

DN 50 65 80 100 125 150 200
Kvs, м3/ч 30 80 135 200 300 480 750
Ход, мм 20 30 30 30 50 50 75

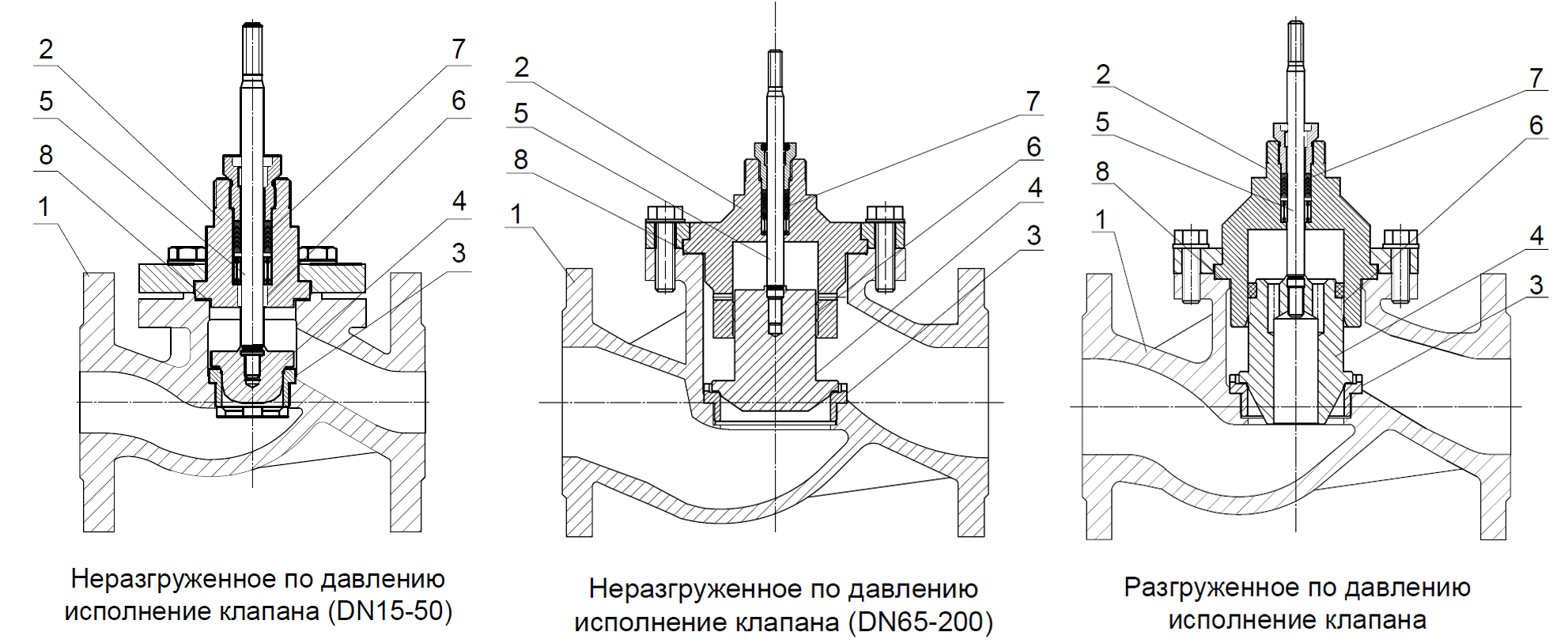

Спецификация материалов

№

Наименование

Материал

Р113

Р123

1

Корпус

Серый чугун GG25

Высокопрочный чугун ВЧ40

2

Крышка

Сталь 20

Сталь 20

3

Седло

Сталь 20Х13

4

Плунжер

Сталь 20Х13

5

Шток

Сталь 20Х13

6

Направляющая

PTFE/Бронза

7

Сальник

PTFE/Графит

8

Уплотнение корпуса

Графлекс



Массогабаритные характеристики

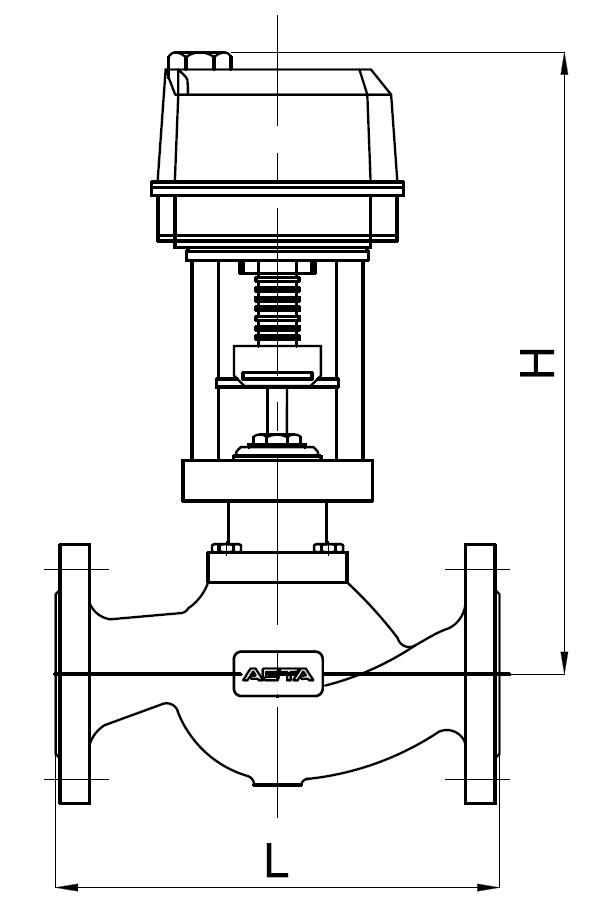

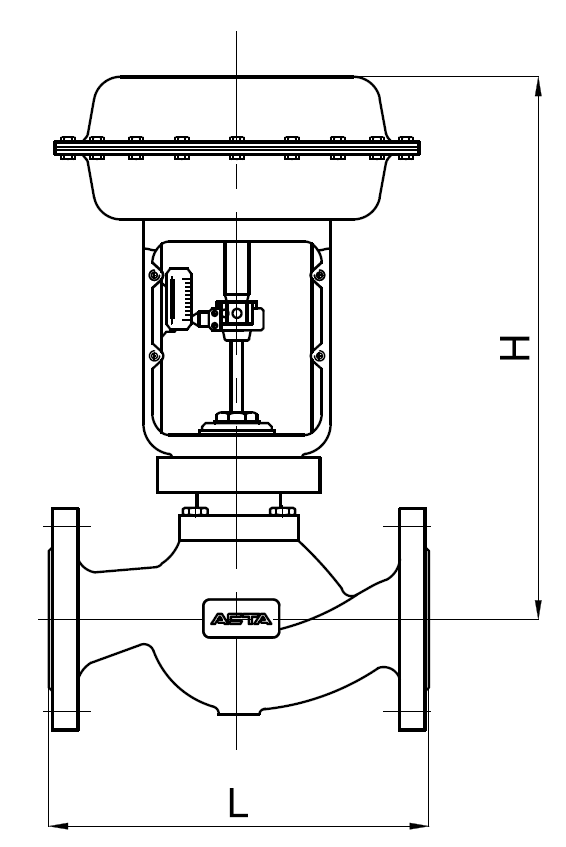

R11PPMR11EPA



Неразгруженное исполнение клапана

DN

L, мм

H, мм

Масса, кг*

ЭПР / ЭПА

ППМ

0,6кН

1,8кН

4,0 кН

10,0кН

14,0кН

25 кН

350

560

900

1500

15

130

371

411

—

—

—

—

403

—

—

—

3,2

20

150

366

406

—

—

—

—

398

—

—

—

3,8

25

160

376

416

—

—

—

—

408

—

—

—

4,5

32

180

377

417

567

—

—

—

409

—

—

—

6,9

40

200

—

425

575

—

—

—

417

512

—

—

9,6

50

230

—

419

569

—

—

—

411

506

—

—

11,9

65

290

—

—

630

675

887

—

—

573

—

—

19,0

80

310

—

—

628

673

885

—

—

566

—

—

25,0

100

350

—

—

—

682

894

—

—

575

—

—

37,0

125

400

—

—

—

734

946

946

—

—

752

—

65,0

150

480

—

—

—

—

978

978

—

—

784

—

75,0

200

600

—

—

—

—

—

996

—

—

—

1002

120,0

* — масса клапана указана без учёта привода



Разгруженное исполнение клапана

DN

L, мм

H, мм

Масса, кг*

ЭПР / ЭПА

ППМ

0,6кН

1,8кН

4,0 кН

10,0кН

14,0кН

25 кН

350

560

900

1500

50

230

402

442

—

—

—

—

434

535

655

855

11,9

65

290

—

480

630

—

—

—

472

573

693

893

19,0

80

310

—

478

628

—

—

—

—

566

688

888

25,0

100

350

—

—

637

—

—

—

—

575

700

900

37,0

125

400

—

—

694

734

—

—

—

—

752

952

65,0

150

480

—

—

721

762

978

—

—

—

784

984

75,0

200

600

—

—

—

784

996

996

—

—

—

1002

120,0

* — масса клапана указана без учёта привода





Скачать (разгруженный по давлению)

Скачать (неразгруженный по давлению)


 Скачать ТР ТС 010




 Скачать ТР ТС 012



Скачать ТР ТС 032



Скачать гигиенический сертификат



Скачать СЕРТЭНЕРГО



Скачать сертификат сейсмостойкости

АСТА Р100 DN15 + ЭПА_ЭПР 0,6 скачать

АСТА Р100 DN20 + ЭПА_ЭПР 0,6 скачать

АСТА Р100 DN25 + ЭПА_ЭПР 0,6 скачать

АСТА Р100 DN32 + ЭПА_ЭПР 1,8кН скачать

АСТА Р100 DN40 + ЭПА_ЭПР 1,8кН скачать

АСТА Р100 DN40 + ЭПА_ЭПР 204 скачать

АСТА Р100 DN50 + ЭПА_ЭПР 1,8кН скачать

АСТА Р100 DN50 + ЭПА_ЭПР 204 скачать

АСТА Р100 DN50 + ЭПА_ЭПР 210 скачать

АСТА Р100 DN65 + ЭПА_ЭПР 1,8кН скачать

АСТА Р100 DN80 + ЭПА_ЭПР 204 скачать

АСТА Р100 DN100 + ЭПА_ЭПР 204 скачать

АСТА Р100 DN125 + ЭПА_ЭПР 204 скачать

АСТА Р100 DN125 + ЭПА_ЭПР 210 скачать

АСТА Р100 DN200 + ЭПА_ЭПР 314 скачать

АСТА Р100 PN40 DN200 + ЭПА_ЭПР 314 скачать

АСТА Р113 DN150 + ЭПА_ЭПР 210 скачать

АСТА Р123 DN65 + ЭПА_ЭПР  204 скачать

Информация о доставке

Скачать опросный лист для подбора клапана регулирующего с электроприводом

Скачать опросный лист для подбора клапана регулирующего с пневмоприводом
