Технические характеристики
| Номинальный диаметр DN | 15–450 |
| Условное давление PN | 16–25 бар |
| Температура рабочей среды | От -15 °С до 220 °С |
| Рабочая среда | Вода, гликоли, а также другие среды, совместимые с материалами конструкции клапана |
| Характеристика регулирования | Линейная (угловое направление потока) |
| Равнопроцентная (прямое направление потока) | |
| Пропускная способность клапана, Kvs | 4–2200 м3/ч |
| Компенсация давления | Неразгруженный по давлению |
| Класс герметичности | III класс по ГОСТ 9544-2015 |
| Тип присоединения | Фланцевый по ГОСТ 33259-2015, исп.В |
| Тип управления |
Электропривод / пневмопривод |

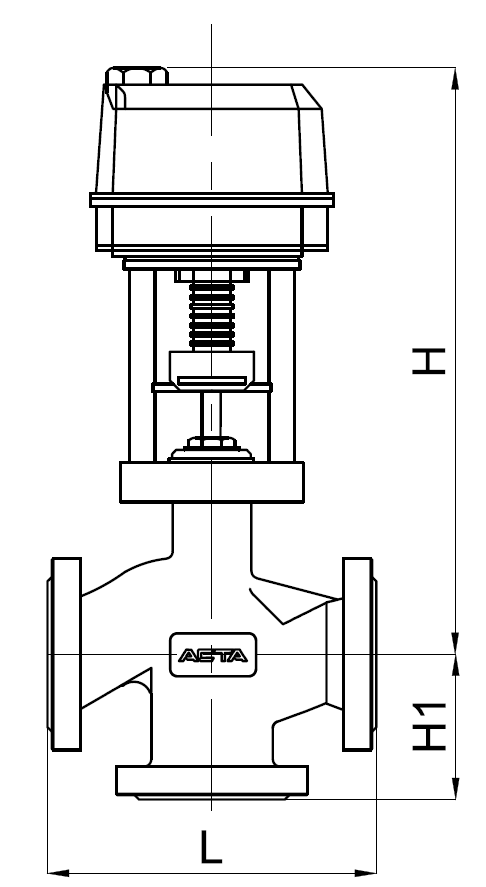

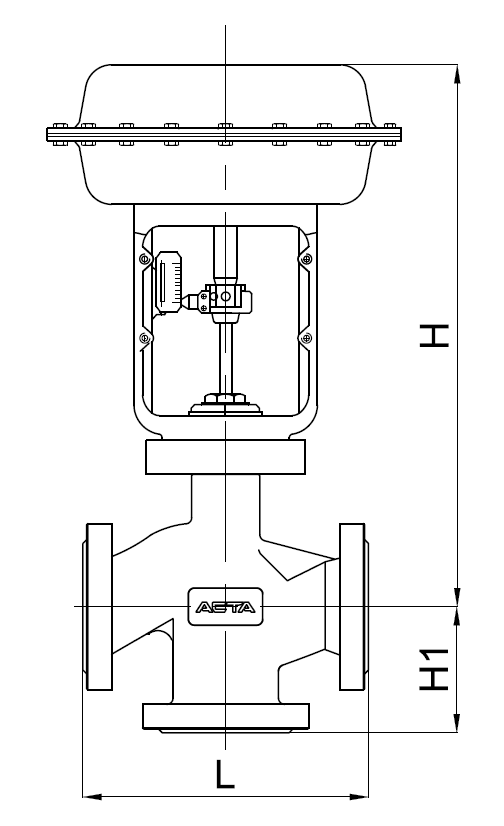

Массогабаритные характеристики и значения пропускной способности
| DN | L, мм | Высота клапана в зависимости от привода | H1, мм | Ход штока, мм | Kvs, м3/ч | Масса, кг | |||
| Модель электропривода ЭПА/ЭПР | H, мм | Модель пневмопривода ППМ | H, мм | ||||||
| 15 | 130 | 0,6кН | 290 | 350 | 382 | 63 | 20 | 4,0 | 3 |
| 20 | 140 | 0,6кН | 294 | 350 | 386 | 68 | 20 | 5,0 | 4 |
| 25 | 165 | 0,6кН | 294 | 350 | 386 | 76 | 20 | 8,0 | 5 |
| 32 | 180 | 0,6кН | 298 | 350 | 390 | 88 | 20 | 10,0 | 7 |
| 40 | 200 | 0,6кН | 293 | 350 | 385 | 94 | 20 | 12,5 | 8 |
| 50 | 230 | 1,8кН | 368 | 350 | 415 | 107 | 20 | 32,0 | 11 |
| 65 | 290 | 1,8кН | 387 | 350 | 434 | 120 | 20 | 50,0 | 20 |
| 80 | 310 | 1,8кН | 384 | 350 | 431 | 147 | 20 | 80,0 | 24 |
| 100 | 350 | 4,0 кН | 493 | 350 | 454 | 153 | 20 | 125,0 | 33 |
| 125 | 400 | 4,0 кН | 620 | 350 | 521 | 174 | 40 | 200,0 | 46 |
| 150 | 480 | 4,0 кН | 636 | 560 | 608 | 215 | 40 | 300,0 | 67 |
| 200 | 495 | 10 кН | 711 | 560 | 628 | 180 | 40 | 450,0 | 78 |
| 250 | 622 | 10 кН | 756 | 900 | 755 | 230 | 40 | 630,0 | 138 |
| 300 | 698 | 25 кН | 646 | 900 | 610 | 300 | 40 | 1200,0 | 208 |
| 350 | 787 | 25 кН | 1002 | 1500 | 1005 | 326 | 80 | 1700,0 | 344 |
| 400 | 914 | 25 кН | 1032 | 1500 | 1038 | 358 | 80 | 1900,0 | 506 |
| 450 | 914 | 25 кН | 1247 | 1500 | 1253 | 400 | 80 | 2200,0 | 567 |

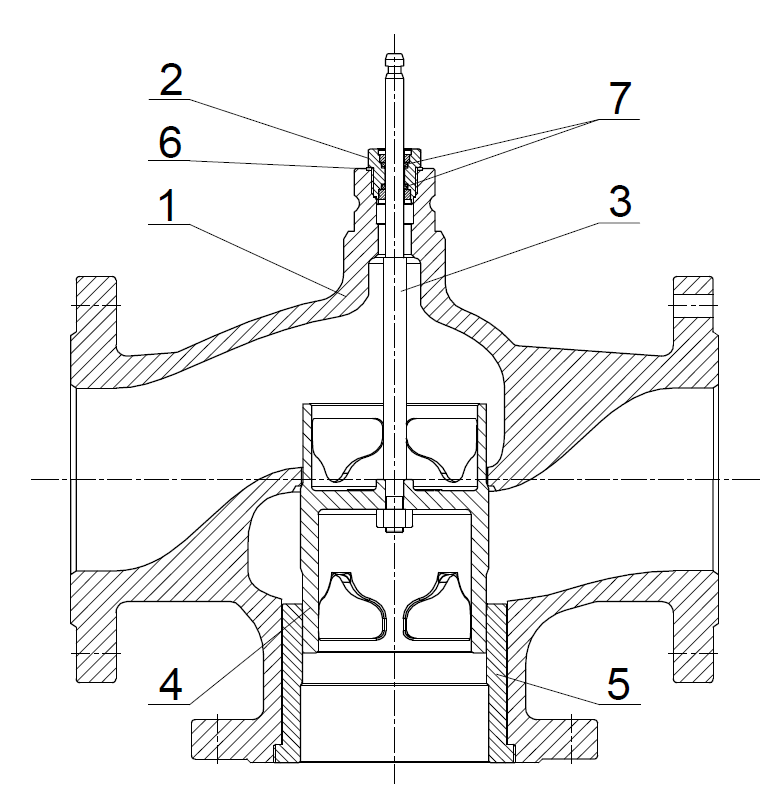

Спецификация материалов
| № | Наименование | Материал |
| 1 | Корпус | Высокопрочный чугун GGG40 |
| 2 | Букса | Нержавеющая сталь SS 304 |
| 3 | Шток | Нержавеющая сталь SS 304 |
| 4 | Плунжер | Нержавеющая сталь SS 304 |
| 5 | Седло | Сталь 20 |
| 6 | Шайба | Бронза |
| 7 | Уплотнительное кольцо | PTFE |
