30лс15нж задвижка хладостойкая Ру40

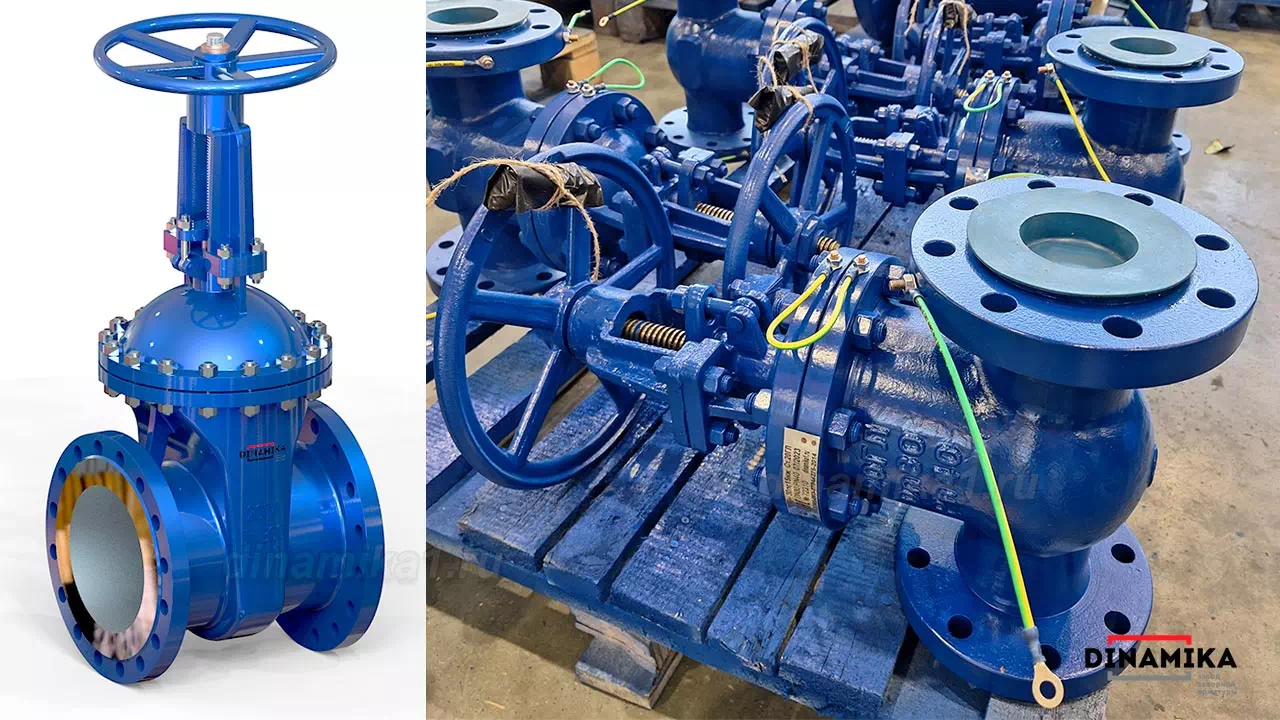

ЗКЛ 30лс15нж задвижки клиновые ХЛ Ру40 в исполнении из стали 20ГЛ – трубопроводная арматура с ручным управлением потоками жидких и газообразных сред. Исполнение позволяет применение данного запорного устройства на трубопроводах в холодном климате с температурой до -60°С и высокотемпературными средами до +425°С. Применяется в основной массе в нефтегазовой промышленности где недопустимо сужение сечения трубопровода и высокая скорость потока с давлением до 4МПа.
Конструкция 30лс15нж
Классическая конструкция задвижки 30лс15нж:
- Корпус с фланцами и крышка – литые сталь 20ГЛ.
- Управление – ручное, маховик передаёт крутящий момент на шпиндель.
- Шпиндель – выдвижной с клиновым затвором.
- Клин – упругий клиновидный затвор с наплавками и высокопрочной стали.
- Сёдла клина – посадочная поверхность корпуса с наплавками и высокопрочной стали
- Уплотнения шпинделя – бугельный узел с набивкой ТРГ.

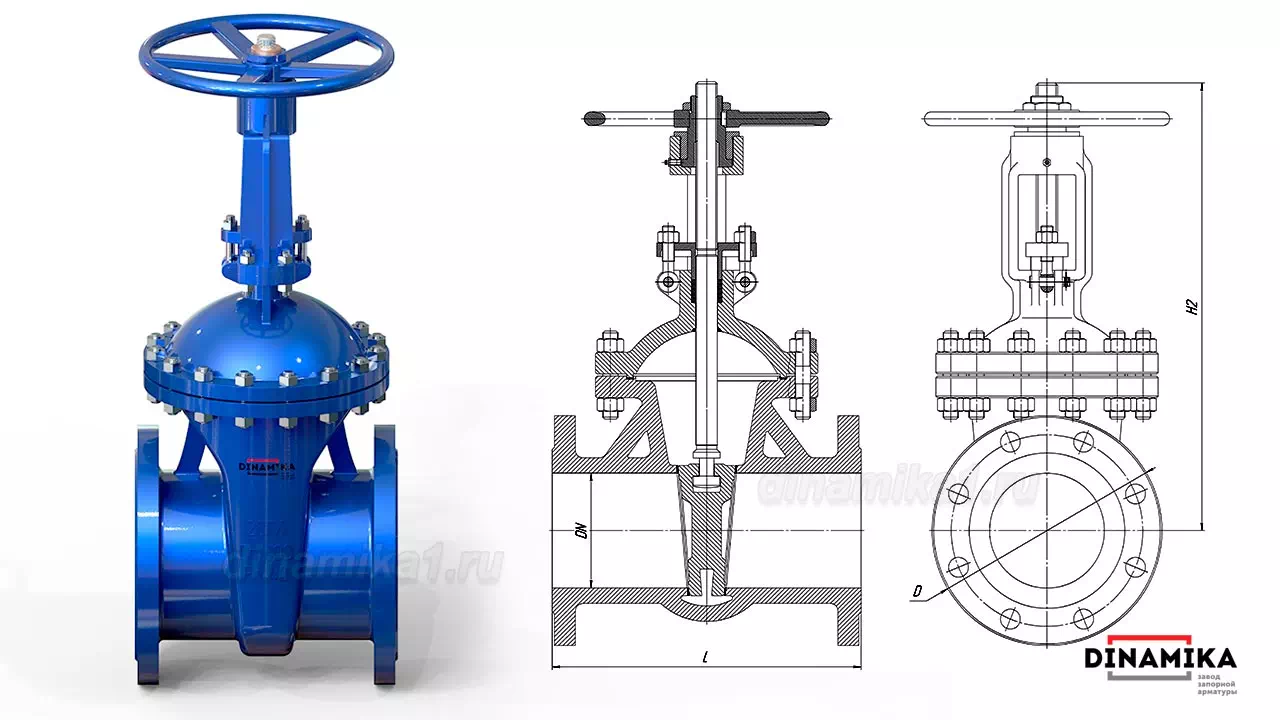

Таблица размеров согласно чертежа 30лс15нж
| Наименование | DN | L | D | Н (высота) |
| 30лс15нж Ду50 | 50 | 216 | 160 | По запросу |
| 30лс15нж Ду80 | 80 | 283 | 195 | По запросу |
| 30лс15нж Ду100 | 100 | 305 | 230 | По запросу |
| 30лс15нж Ду150 | 150 | 403 | 300 | По запросу |
| 30лс15нж Ду200 | 200 | 419 | 375 | По запросу |
| 30лс15нж Ду250 | 250 | 457 | 445 | По запросу |
| 30лс15нж Ду300 | 300 | 502 | 510 | По запросу |
| 30лс15нж Ду350 | 350 | 762 | 570 | По запросу |
| 30лс15нж Ду400 | 400 | 838 | 655 | По запросу |
| Не представленные в таблице размеры уточняйте запросом. | ||||
Таблица материалов деталей 30лс15нж задвижек
| Наименование | 30лс15нж |
| Тип, по условиям эксплуатации | Хладостойкая, ХЛ1 |
| Корпус | Сталь 20ГЛ |
| Крышка | Сталь 20ГЛ |
| Клин (диски) | Сталь 20ГЛ |
| Шпиндель | Сталь 14Х17Н2 |
| Уплотнение между корпусом и крышкой (прокладка, кольцо) | СНП |
| Набивка сальника | ТРГ |
| Наплавка на кольце в корпусе | Сталь 08Х18Н10 |
| Наплавка на клине | Сталь по типу 20Х13 |
Характеристики 30лс15нж
Таблица характеристик 30лс15нж
| Общепромышленное обозначение | 30лс15нж | |
| Тип | ЗКЛ – хладостойкая задвижка клиновая литая с ручным управлением | |
| Изготовление и поставка | ТУ 3742-003-27844275-2014 | |
| Присоединения | фланцевое (по ГОСТ 33259-2015) | |
| Пропуск среды в затворе (класс) | «А» по ГОСТ Р 54808-2011 | |
| Условный проход, Ду (мм) | 50, 80, 100, 150, 200, 250, 300, 350, 400 | |
| Условное давление, Ру (кг/см2) | 40 | |
| Гидравлическое сопротивление не более | 0,3 | |
| Рабочие среды | Неагрессивные среды: вода, пар, газообразные смеси, нефтепродукты, химически активные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие. | |
| Температура рабочей среды | От -60°С до +425°С | |
| Температура окружающей среды | От -60°С до +40°С | |
| Климатическое исполнение по ГОСТ 15150-69 | ХЛ1 | |
| Внешнее воздействие (сейсмостойкость) | 9 баллов по MSK | |
| Основные материалы исполнения | Корпусные детали | 20ГЛ |
| Клин | 20ГЛ | |
| Наплавки уплотнительных поверхностей затвора: седло / клин | 20х13 | |
| Шпиндель | 20х13
14Х17Н2 |
|
| Уплотнение сальника шпинделя | ТРГ | |
| КОФ | По согласованию | |
| Монтажное положение | 30лс15нж | на горизонтальном трубопроводе маховиком в верх, до Ду150 допустим наклон до 90°, до Ду300 допустим наклон до 30°, свыше Ду300 допустим наклон 5° |
Параметры надёжности 30лс15нж
| Гарантия со дня ввода в эксплуатацию | 12 месяцев |
| Гарантия консервации (маслоК-17, ГОСТ 10877-76) | 24 месяцев |
| Наработка на отказ | 800 циклов |
| Установленный средний ресурс | 3000 циклов |
| Назначенный срок службы | 30 лет. |
