30лс41нж задвижка клиновая

Доступность:

Нет в наличии

30лс41нж задвижка фланцевая хладостойкая – полнопроходная запорная арматура промышленного назначения с особенностью применения на трубопроводах в условиях окружающей среды до -60°С. Отличительное применение в нефтегазовой отрасли, химической промышленности, на линиях нефтепроводов и газопроводов в условиях холодного климата по ХЛ1.

В зависимости от размера заказа предоставляются скидки

Цена по запросу

Оставить заявку Купить в один клик

Описание
Характеристики

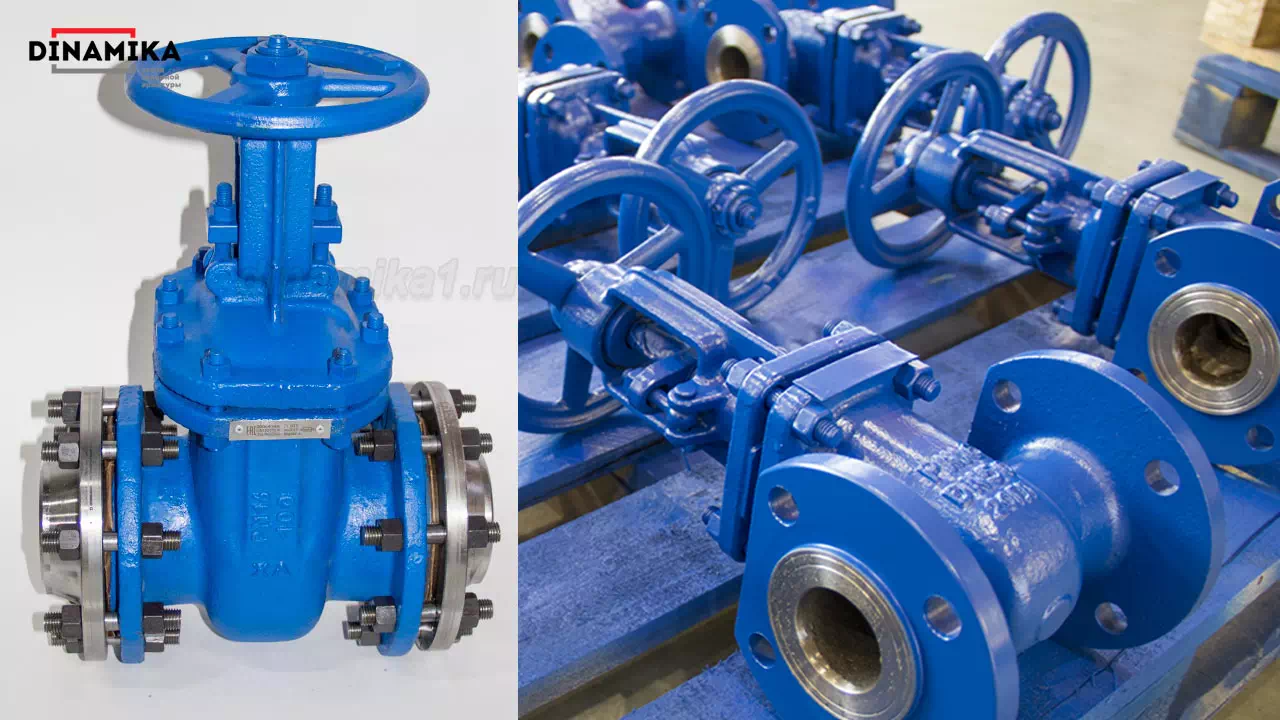

30лс41нж задвижка

Клиновая задвижка 30лс41нж – промышленная запорная арматура, предназначенная для эксплуатации в условиях низких температур окружающей среды в климатических условиях по ХЛ (ГОСТ 15150), на трубопроводах где недопустимо сужение проточного сечения. Особенностью исполнения задвижки корпусных деталей из литьевого сплава хладостойкой литой стали 20ГЛ, уплотнения клиновидного затвора металл по металлу и уплотнения ТРГ сальника бугельного узла позволяет эксплуатацию с высокотемпературными рабочими средами до +450°С. Компания Динамика предлагает 30лс41нж условного прохода от 50 до 1400 мм в комплектации с ручным управлением, с управлением редуктором либо электроприводом.

Обозначение 30лс41нж:

«30» – тип трубопроводной арматуры — ЗКЛ (задвижка клиновая литая);
«ЛС» – корпусные детали исполнены из стали ст.20ГЛ;
«41» — общепромышленный тип конструкции по справочнику КБ (конструкторского бюро);
«НЖ» нержавеющая сталь (наплавка на уплотнениях седла и клина).

В зависимости от проходного сечения и необходимого функционала управление поставляются задвижки в трёх типах исполнения по управлению, и имеют соответствующее общепромышленное обозначение:

41нж – общепромышленное обозначение конструкции с ручным управлением маховиком (30лс41нж условный проход от 50 до 350 мм).
541нж – общепромышленное обозначение конструкции с ручным управлением редуктором (30лс541нж условный проход от 250 до 1400 мм).
941нж – общепромышленное обозначение конструкции под электропривод (30лс941нж условный проход от 50 до 1400 мм).

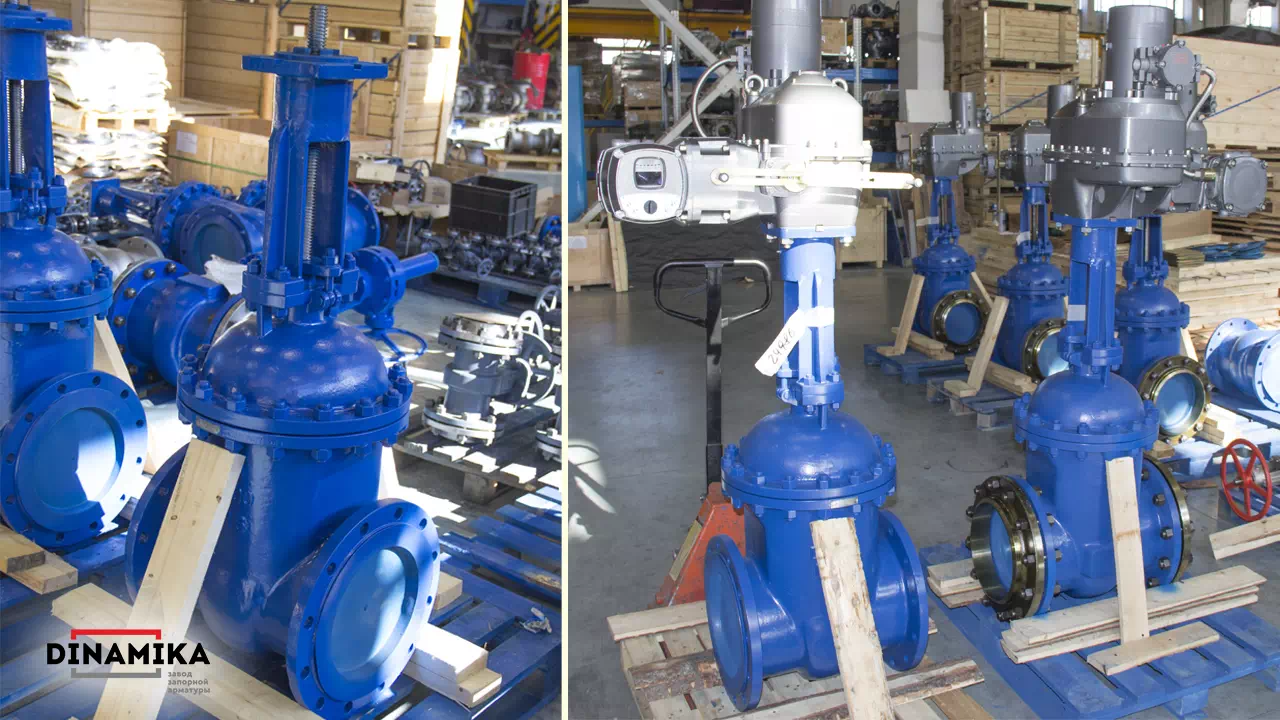

Поставка возможна, как под электропривод (на фото слева) т.е. без электропривода, так и в комплектации под «горячий» монтаж (на фото справа) т.е. с электроприводом и комплектом ответных фланцев и крепежом (метизом).

Номенклатура ЗКЛ 30лс41нж

Наименование	Условный проход Ду, (мм)	Давление Ру (кг/см²)	Климатическое исполнение по ГОСТ 15150-69 / (t°C окружающей среды)	Монтажное положение горизонтальное	Присоединение*	Цена
ЗКЛ 30лс41нж с ручным управлением (маховик)
30лс41нж Ду50	50	16	ХЛ1 / (От -60°С до +45°С)	допускается отклонение 90°	Фланцевое исполнение по ГОСТ 33259-2015	По запросу
30лс41нж Ду80	80
30лс41нж Ду100	100
30лс41нж Ду150	150
30лс41нж Ду200	200
30лс41нж Ду250	250
30лс41нж Ду300	300			допускается отклонение 5°
30лс41нж Ду350	350			допускается отклонение 5°
ЗКЛ 30лс541нж полнокомплектная поставка с редуктором и КОФ *
30лс541нж	250, 300, 350, 400, 500, 600, 700, 800, 1000, 1200, 1400	16	ХЛ1 / (От -60°С до +45°С)	допускается отклонение 5°	Фланцевое исполнение по ГОСТ 33259-2015	По запросу
ЗКЛ 30лс941нж с электроприводом задвижка полнокомлектноая поставка **
30лс941нж	50, 80, 10, 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 1000, 1200, 1400	16	ХЛ1 / (От -60°С до +45°С)	допускается отклонение 5°	Фланцевое исполнение по ГОСТ 33259-2015	По запросу
* комплектуем КОФ и метизом
** Поставка и монтаж электропривода согласуется индивидуально по каждой позиции отдельно с согласованием спецификации поставки.

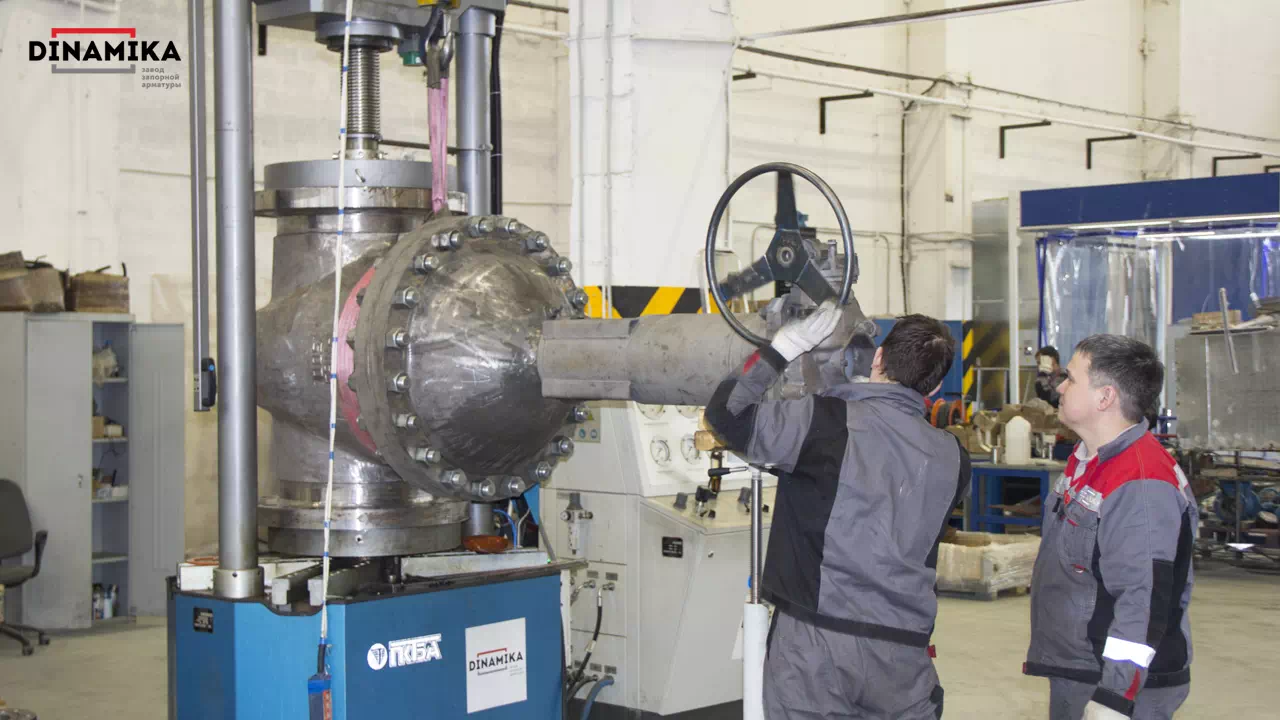

Вся выше представленная продукция проходит выходной контроль в обязательном порядке. Перед этапом окраски и комплектации проводятся испытания задвижек 30лс41нж на герметичность с использованием аккредитованного сертифицированного оборудования — стенда испытаний ПКТБА.

Испытания проводятся по трём показателям:

Герметичность и прочность корпуса давлением выше номинального в 1,5 раза.
Герметичность затвора давлением выше номинального в 1,1 раза.
Работоспособность под номинальным давлением, трёхразовое открытие закрытие затвора.

Цена 30лс41нж

К хладостойким задвижкам применяются более высокие требования по герметичности в отличие от доступных по стоимости общепромышленных 30с41нж, поскольку в большинстве случаев хладостойкие задвижки устанавливаются на нефте-газопроводы. Соответственно цена 30лс41нж отличается в сторону незначительного увеличения, к тому же возможны разнообразные комплектации в зависимости от потребностей клиента, что формирует стоимость по спецификации поставки. Наша компания поставляет готовый к монтажу продукт в комплектации с КОФ, приводами, крепежом.

Спецификация и логистика влияет на выходную цену 30лс41нж задвижки, как-то:

Комплектация с редуктором или электроприводом.
Комплектация фланцами и метизом.
Тара по климатическим условиям согласно ГОСТ 15150.
Доставка до места назначения, самовывоз или срочная доставка в любую точку РФ.

В нашей компании принято согласование цены 30лс41нж только по заявке на почту отдела продаж с приложением карты партнёра. Вам ответят индивидуально в течении рабочего дня, индивидуальный специалист компании свяжется любым удобным Вам способом, будет вести контроль сделки от согласования спецификации, заключения договора и до доставки в Вашем регионе.

30лс41нж конструкция и размеры

Из особенностей конструкции 30лс41нж задвижек:

ЗКЛ фланцевая – стальной корпус отлит единым целым с фланцами.
Затвор клиновый – однодисковый упругий.
Задвижка полнопроходная — размер прохода в затворе одинаков с условным проходом фланцевых патрубков
30лс41нж с выдвижным шпинделем, при открытии прохода шток (шпиндель) выдвигается на размер проходного сечения.
Бугельный узел с уплотнение шпинделя ТРГ уплотнением.

Размеры 30лс41нж; 30лс541нж; 30лс941нж

Обозначение и проход	Условный проход	Длинна	Фланец	Высота 30лс41нж		Высота 30лс541нж	Высота 30лс941нж	Маховик 30лс41нж
Обозначение и проход	DN	L	D	Н	Н1	Н2	H3	D0
30лс41нж Ду50	50	180	160	281	346	—	303	160
30лс41нж Ду80	80	210	195	336	428	—	349	160
30лс41нж Ду100	100	230	215	385	496	—	399	210
30лс41нж Ду125	125	255	245	470	600	—	460	210
30лс41нж Ду150	150	280	280	576	742	—	577	320
30лс41нж Ду200	200	330	335	686	902	—	690	320
30лс41нж Ду250	250	450	405	854	1118	—	838	400
30лс41нж Ду300	300	500	460	998	1315	—	986	460
30лс41нж Ду350	350	550	520	1220	1570	1590	1205	460
30лс41нж Ду400	400	600	580	1300	1708	1710	1270	—
30лс41нж Ду500	500	700	710	—	—	2170	1545	—
30лс41нж Ду600	600	800	840	—	—	2325	1665	—
30лс41нж Ду700	700	900	910	—	—	2825	2070	—
30лс41нж Ду800	800	1000	1020	—	—	3480	2625	—
30лс41нж Ду1000	1000	1200	1255	—	—	4280	3230	—
30лс41нж Ду1200	1200	1400	1485	—	—	5090	3835	—
Приведённые размеры в таблице являются справочными, точные и отсутствующие данные предоставляются по согласованию чертежа с предварительным запросом в отдел продаж с обязательным приложением карты партнёра.

Стальные хладостойкие задвижки 30лс41нж отгружаются из наличия и под заказ, оптовыми поставками по безналичному расчёту с доставкой нашим предприятием в любой регион РФ и страны ЕАС.

Таблица характеристик 30лс41нж

Общепромышленное обозначение		30лс41нж
Тип		ЗКЛ – задвижка клиновая литая стальная
Изготовление и поставка		ТУ 3742-003-27844275-2014
Присоединения		фланцевое (исп. B, по ГОСТ 33259-2015)
Пропуск среды в затворе (класс)		«А» по ГОСТ Р 54808-2011
Условный проход, Ду (мм)	30лс41нж	50, 80, 100, 150, 200, 250, 300, 350
	30лс541нж	250, 300, 350, 400, 450, 500, 600, 700, 800, 1000, 1200, 1400
	30лс941нж	50, 80, 100, 150, 200, 250, 300, 350, , 400, 450, 500, 600, 700, 800, 1000, 1200, 1400
Условное давление, Ру (кг/см²)		16
Гидравлическое сопротивление не более		0,3
Рабочие среды		Неагрессивные среды: вода, пар, газообразные смеси, нефтепродукты, химически активные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие.
Температура рабочей среды		От -60°С до +450°С
Температура окружающей среды		От -60°С до +40°С
Климатическое исполнение по ГОСТ 15150-69		ХЛ1
Внешнее воздействие (сейсмостойкость)		9 баллов по MSK
Основные материалы исполнения	Корпусные детали	20ГЛ
	Клин	20ГЛ
	Наплавки уплотнительных поверхностей затвора: седло / клин	20х13
	Шпиндель	20х13 14Х17Н2
	Уплотнение сальника шпинделя	ТРГ
	КОФ	По согласованию
Монтажное положение	30лс41нж маховик	на горизонтальном трубопроводе маховиком в верх, до Ду300 допустим наклон до 90°, свыше Ду300 допустим наклон 5°
	30лс541нж редуктор	на горизонтальном трубопроводе маховиком в верх, до Ду150 допустим наклон до 90°, ДУ150 — Ду300 допустим наклон до 30°, свыше Ду300 допустим наклон 5°
	30лс941нж эл.привод	Горизонтально, допустим наклон 5°
Гарантия со дня ввода в эксплуатацию		12 месяцев
Гарантия со дня отгрузки производителем		18 месяцев
Наработка на отказ		не менее 500 циклов, либо 12000 часов.
Установленный средний ресурс		Не менее 2000 циклов или 80000 часов
Установленный, средний срок службы не менее		15 лет.
Приведённые данные в таблице являются условными, точные и отсутствующие данные предоставляются по запросу в отдел продаж с обязательным приложением карты партнёра.

Предлагаем рассмотреть также аналогичные нержавеющие задвижки клиновые 30нж41нж Ру16 с расширенными характеристиками для агрессивных сред.

Категория: Задвижки

Основные параметры 30лс41нж:

Обозначение: ЗКЛ 30лс41нж – стальные ЛС задвижки клиновые литые из стали 20ГЛ, с фланцевым присоединением.
Комплектация и условный диаметр прохода Ду (мм):
— 30лс41нж 50 — 350 ручное управление;
— 30лс541нж 250 — 1200 с управляющим редуктором;
— 30лс941нж 50 — 1200 c электроприводом.
Условное давление Ру (кг/см²): 16.
Герметичность: класс «А» по ГОСТ 9544 – 2015.

30лс41нж — вид запорного трубопроводного оборудования рассматривается проектными организациями для комплектации объектов нефтегазового сектора в северных регионах, отгружается оптовыми поставками с доставкой в регионы России и страны EAC.
