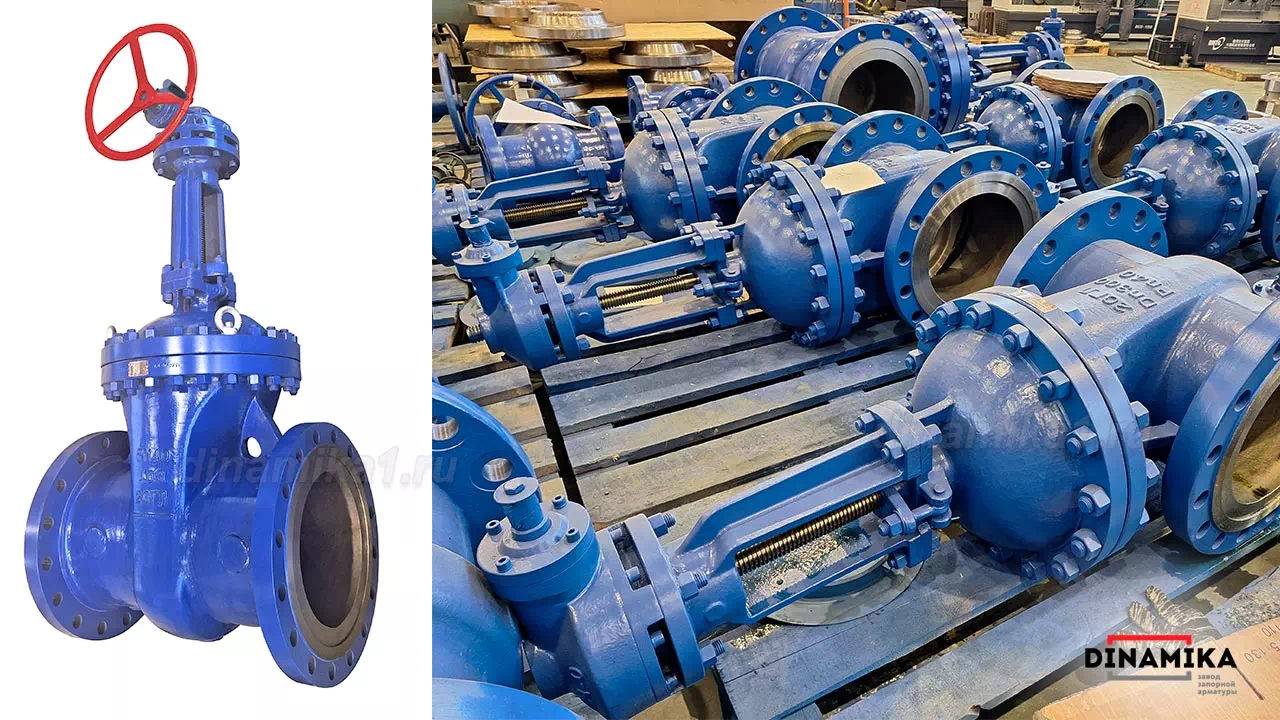

30лс515нж задвижка Ру40 с редуктором
Редукторная ЗКЛ 30лс515нж – задвижка клиновая стальная для холодного климата с управлением редуктором. Применяется в нефтегазовой промышленности на трубопроводах большего диаметра с транспортировкой неагрессивных жидкостей и газообразных смесей под давлением до 4,0 Мпа. Задвижка имеет полный проход и затвор клиновидного типа, по конструкции и свойствам исполнения подходит для рабочих сред с температурой до +425 градусов Цельсия с высокой скоростью потока. Эксплуатационные характеристики оптимально подходят под климатические условия России, практически в любом климатическом поясе РФ.
Поставляется продукция после прохождения обязательного выходного контроля, в комплектации механическим приводом и фланцами (КОФ).
Конструкция 30лс515нж
Задвижка 30лс515нж классического исполнения по своей конструкции, основные отличительные детали — это литой корпус и крышка, бугельный узел с уплотнением ТРГ выдвижного шпинделя, вылет шпинделя закрыт защитным кожухом редуктора. Редуктор – ручной механический установлен на посадочную площадку и находиться в резьбовом контакте с шпинделем, усиливает крутящий момент, что упрощает управление клиновидным затвором. Затвор – упругий клин при закрытии сечения перекрывает сечение перпендикулярно потоку, сечение задвижки равно проходное т.е. размеры патрубков одинаковы с проходом в затворе. Уплотнения затвора «метал по металлу», для увеличения срока эксплуатации применяется износоустойчивый сплав – наплавки на клин и сёдла корпуса.

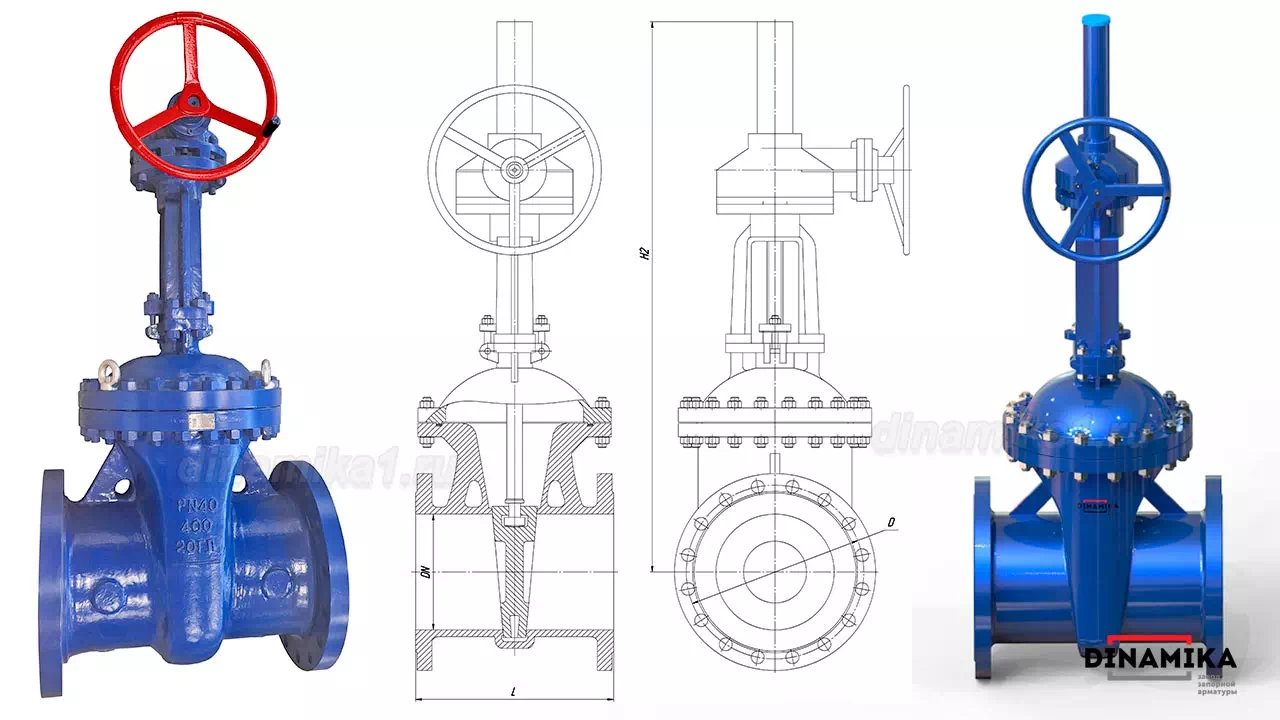

Таблица размеров согласно чертежа 30лс515нж
| Наименование | DN | L | D | Н (высота) |
| 30лс515нж Ду250 | 250 | 457 | 445 | По запросу |
| 30лс515нж Ду300 | 300 | 502 | 510 | По запросу |
| 30лс515нж Ду350 | 350 | 762 | 570 | По запросу |
| 30лс515нж Ду400 | 400 | 838 | 655 | По запросу |
| 30лс515нж Ду500 | 500 | 991 | 755 | По запросу |
| 30лс515нж Ду600 | 600 | 1143 | 890 | По запросу |
| 30лс515нж Ду700 | 700 | 1550 | 995 | По запросу |
| Не представленные в таблице размеры уточняйте запросом. | ||||
Таблица материалов деталей 30лс515нж задвижек
| Наименование | 30лс515нж |
| Тип, по условиям эксплуатации | Хладостойкая, ХЛ1 |
| Корпус | Сталь 20ГЛ |
| Крышка | Сталь 20ГЛ |
| Клин (диски) | Сталь 20ГЛ |
| Шпиндель | Сталь 14Х17Н2 |
| Уплотнение между корпусом и крышкой (прокладка, кольцо) | СНП |
| Набивка сальника | ТРГ |
| Наплавка на кольце в корпусе | Сталь 08Х18Н10 |
| Наплавка на клине | Сталь по типу 20Х13 |
Характеристики 30лс515нж
Таблица характеристик 30лс515нж
| Общепромышленное обозначение | 30лс515нж | |
| Тип | ЗКЛ – хладостойкая задвижка клиновая литая с управлением редуктором | |
| Изготовление и поставка | ТУ 3742-003-27844275-2014 | |
| Присоединения | фланцевое (по ГОСТ 33259-2015) | |
| Пропуск среды в затворе (класс) | «А» по ГОСТ Р 54808-2011 | |
| Условный проход, Ду (мм) | 250, 300, 350, 400, 450, 500, 600, 700 | |
| Условное давление, Ру (кг/см2) | 40 | |
| Гидравлическое сопротивление не более | 0,3 | |
| Рабочие среды | Неагрессивные среды: вода, пар, газообразные смеси, нефтепродукты, химически активные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие. | |
| Температура рабочей среды | От -60°С до +425°С | |
| Температура окружающей среды | От -60°С до +40°С | |
| Климатическое исполнение по ГОСТ 15150-69 | ХЛ1 | |
| Внешнее воздействие (сейсмостойкость) | 9 баллов по MSK | |
| Основные материалы исполнения | Корпусные детали | 20ГЛ |
| Клин | 20ГЛ | |
| Наплавки уплотнительных поверхностей затвора: седло / клин | 20х13 | |
| Шпиндель | 20х13
14Х17Н2 |
|
| Уплотнение сальника шпинделя | ТРГ | |
| КОФ | По согласованию | |
| Монтажное положение | 30лс515нж редуктор | на горизонтальном трубопроводе редуктором в верх, до Ду150 допустим наклон до 90°, до Ду300 допустим наклон до 30°, свыше Ду300 допустим наклон 5° |
Параметры надёжности 30лс515нж
| Гарантия со дня ввода в эксплуатацию | 12 месяцев |
| Гарантия консервации (маслоК-17, ГОСТ 10877-76) | 24 месяцев |
| Наработка на отказ | 800 циклов |
| Установленный средний ресурс | 3000 циклов |
| Назначенный срок службы | 30 лет. |
