30лс541нж задвижка с редуктором

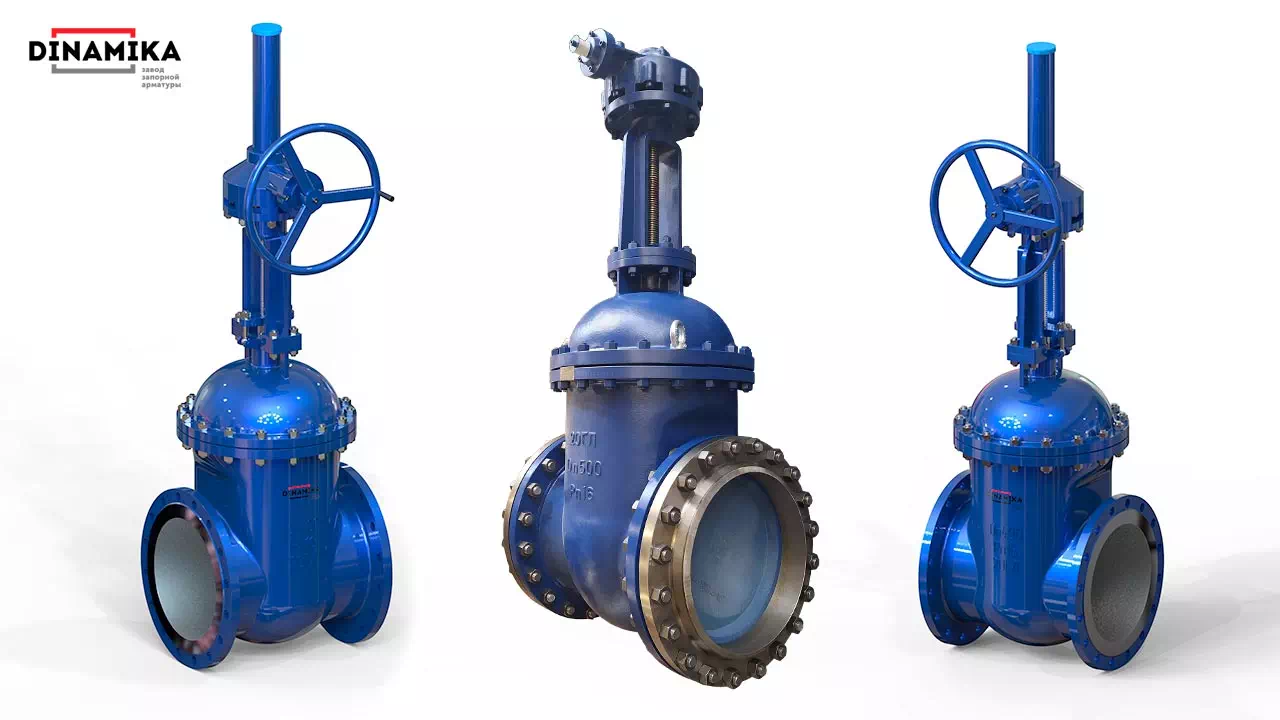

Задвижка литая клиновая 30лс41нж исполнение из литой стали 20ГЛ – предназначена для эксплуатации в условиях низких температур окружающей среды в климатических условиях по ХЛ (ГОСТ 15150). Особенность исполнения — большой условный проход ( ДУ от 250 до 1400 мм), клиновидный затвор соответственно управляется механическим редуктором, применение с высокотемпературными рабочими средами до +450°С и условиях ОС до -60°С.
Компания Динамика предлагает 30лс541нж условного прохода от 250 до 1400 мм в комплектации с механическим ручным приводом.
Общепромышленное обозначение — 30лс541нж:
- «30» – тип трубопроводной арматуры — ЗКЛ (задвижка клиновая литая);
- «ЛС» – корпусные детали исполнены из стали ст.20ГЛ;
- «541» — общепромышленный тип конструкции по справочнику КБ (конструкторского бюро) где цифра 5 обозначает редукторное управление;
- «НЖ» нержавеющая сталь (наплавка на уплотнениях седла и клина).
В зависимости от проходного сечения и необходимого функционала управление поставляются задвижки в трёх типах исполнения по управлению, и имеют соответствующее
и комплектом ответных фланцев и крепежом (метизом).
Номенклатура ЗКЛ задвижки фланцевые 30лс541нж
| Наименование | Условный проход Ду, (мм) | Давление Ру (кг/см2) | Климатическое исполнение по ГОСТ 15150-69 / (t°C окружающей среды) | Монтажное положение горизонтальное | Присоединение* | Цена |
| Номенклатура ЗКЛ 30лс41нж с редукторным управлением | ||||||
| 30лс541нж Ду250 | 250 | 16 | ХЛ1 / (От -60°С до +45°С) | допускается отклонение 90° | Фланцевое исполнение по ГОСТ 33259-2015 | По запросу |
| 30лс541нж Ду300 | 300 | допускается отклонение 5° | ||||
| 30лс541нж Ду350 | 350 | |||||
| 30лс541нж Ду400 | 400 | |||||
| 30лс541нж Ду500 | 500 | |||||
| 30лс541нж Ду700 | 600 | |||||
| 30лс541нж Ду700 | 700 | |||||
| 30лс541нж Ду800 | 800 | |||||
| 30лс541нж Ду1000 | 1000 | |||||
| 30лс541нж Ду1200 | 1200 | |||||
| 30лс541нж Ду1400 | 1400 | |||||
| * комплектуем КОФ и метизом | ||||||
Задвижки с редуктором проходят выходной контроль по трём показателям:
- Герметичность и прочность корпуса давлением выше номинального в 1,5 раза.
- Герметичность затвора давлением выше номинального в 1,1 раза.
- Работоспособность под номинальным давлением, трёхразовое открытие закрытие затвора.
Цена 30лс541нж
Хладостойкие задвижки 30лс541нж по цене выше чем из углеродистых сплавов (30с541нж), приоритетно используются на нефте-газопроводах. Стоимость формируется согласно спецификации с учётом того что компания проводит комплексную поставку с редуктором, готовый к монтажу продукт в комплектации с КОФ и крепежом.
Спецификация и логистика влияет на выходную цену 30лс541нж задвижки:
- Комплектация с редуктором.
- Комплектация фланцами и метизом.
- Тара по климатическим условиям согласно ГОСТ 15150.
- Доставка до места назначения, самовывоз или срочная доставка в любую точку РФ.
По цене 30лс541нж Вам ответят индивидуально в течении рабочего дня, индивидуальный специалист компании свяжется любым удобным Вам способом, будет вести контроль сделки от согласования спецификации, заключения договора и до доставки в Вашем регионе.
Конструкция 30лс541нж материалы деталей
Конструкция 30лс541нж состоит из верхней корпусной части оборудованной управляющим редуктором и бугельным уплотнением управляющего шпинделя, шпинделя перемещающего вертикально клиновидный затвор и нижней части корпуса с полнопроходным сечением с посадочными сёдлами с наплавкой из высокопрочного металла.
Из особенностей конструкции 30лс541нж задвижек:
- ЗКЛ фланцевая – стальной корпус отлит единым целым с фланцами.
- Затвор клиновый – однодисковый упругий.
- Задвижка полно проходная — размер прохода в затворе одинаков с условным проходом фланцевых патрубков
- 30лс541нж с выдвижным шпинделем, при открытии прохода шток (шпиндель) выдвигается на размер проходного сечения.
- Бугельный узел с уплотнение шпинделя ТРГ уплотнением.

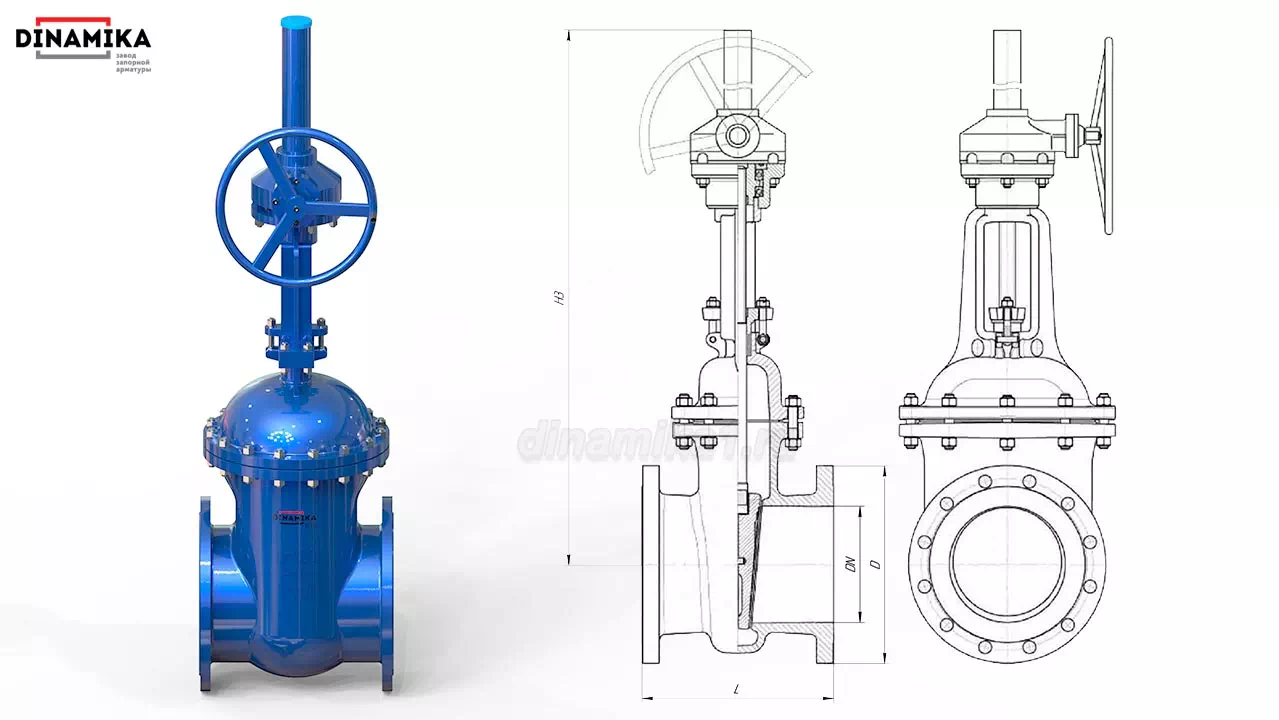

Таблица размеров согласно чертежа 30лс541нж
| Наименование | DN | L | D | Н3** |
| 30лс541нж Ду250 | 250 | 450 | 405 | По запросу |
| 30лс541нж Ду300 | 300 | 500 | 460 | По запросу |
| 30лс541нж Ду350 | 350 | 550 | 520 | По запросу |
| 30лс541нж Ду400 | 400 | 600 | 580 | По запросу |
| 30лс541нж Ду500 | 500 | 700 | 710 | По запросу |
| 30с541нж Ду600 | 600* | 800 | 840 | По запросу |
| 30лс541нж Ду700 | 700* | 900 | 910 | По запросу |
| 30лс541нж Ду800 | 800* | 1000 | 1020 | По запросу |
| 30лс541нж Ду100 | 1000* | 1200 | 1255 | По запросу |
| 30лс541нж Ду1200 | 1200* | 1400 | 1485 | По запросу |
| 30лс541нж Ду1400 | 1400* | 1900 | 1685 | По запросу |
| *Поставка по согласованию **В зависимости от типа редуктора высота может изменятся, уточняйте размер запросом. |
||||
| Не представленные в таблице размеры уточняйте запросом. | ||||
Материалы исполнения 30лс541нж
Таблица материалов деталей 30лс541нж задвижек с редуктором
| Наименование | 30лс541нж |
| Тип, по условиям эксплуатации | Хладостойкая, ХЛ1 |
| Корпус | Сталь 20ГЛ |
| Крышка | Сталь 20ГЛ |
| Клин (диски) | Сталь 20ГЛ |
| Шпиндель | Сталь 14Х17Н2 |
| Уплотнение между корпусом и крышкой (прокладка, кольцо) | Паронит, СНП |
| Набивка сальника | ТРГ |
| Наплавка на кольце в корпусе | Сталь 08Х18Н10 |
| Наплавка на клине | Сталь по типу 20Х13 |
Характеристики 30лс541нж
Таблица характеристик 30лс541нж
| Общепромышленное обозначение | 30лс541нж | |
| Тип | ЗКЛ – задвижка клиновая литая с редуктором | |
| Изготовление и поставка | ТУ 3742-003-27844275-2014 | |
| Присоединения | фланцевое (исп. B, по ГОСТ 33259-2015) | |
| Пропуск среды в затворе (класс) | «А» по ГОСТ Р 54808-2011 | |
| Условный проход, Ду (мм) 30лс541нж | 250, 300, 350, 400, 450, 500, 600, 700, 800, 1000, 1200, 1400 | |
| Условное давление, Ру (кг/см2) | 16 | |
| Гидравлическое сопротивление не более | 0,3 | |
| Рабочие среды | Неагрессивные среды: вода, пар, газообразные смеси, нефтепродукты, химически активные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие. | |
| Температура рабочей среды | От -60°С до +450°С | |
| Температура окружающей среды | От -60°С до +40°С | |
| Климатическое исполнение по ГОСТ 15150-69 | ХЛ1 | |
| Внешнее воздействие (сейсмостойкость) | 9 баллов по MSK | |
| Основные материалы исполнения | Корпусные детали | 20ГЛ |
| Клин | 20ГЛ | |
| Наплавки уплотнительных поверхностей затвора: седло / клин | 20х13 | |
| Шпиндель | 14Х17Н2 | |
| Уплотнение сальника шпинделя | ТРГ | |
| КОФ | По согласованию | |
| Монтажное положение | 30лс541нж редуктор | на горизонтальном трубопроводе маховиком в верх, до Ду150 допустим наклон до 90°, до Ду300 допустим наклон до 30°, свыше Ду300 допустим наклон 5° |
| Гарантия со дня ввода в эксплуатацию | 12 месяцев | |
| Гарантия консервации (маслоК-17, ГОСТ 10877-76) | 24 месяцев | |
| Наработка на отказ | не менее 800 циклов, либо 12000 часов. | |
| Установленный средний ресурс | Не менее 3000 циклов или 80000 часов | |
| Назначенный срок службы | 30 лет. | |
| Приведённые данные в таблице являются условными, точные и отсутствующие данные предоставляются по запросу в отдел продаж с обязательным приложением карты партнёра. | ||
