30лс564нж задвижка

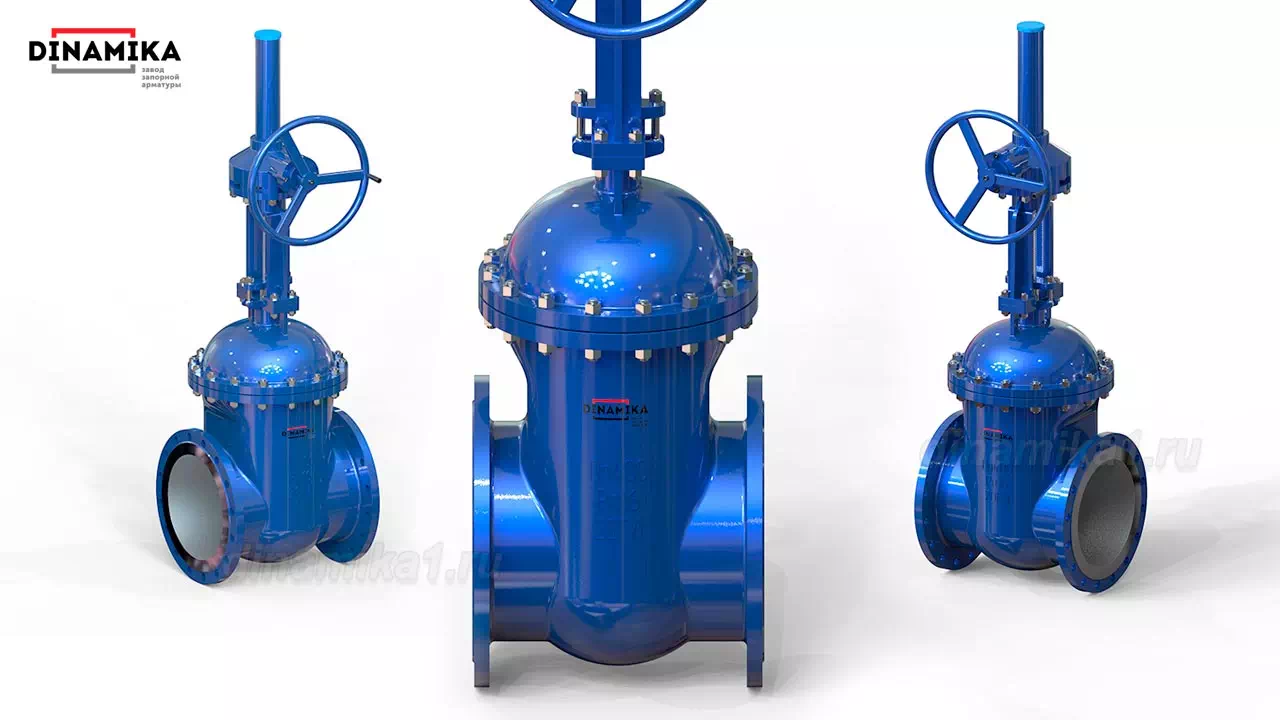

Задвижка 30лс564нж с редуктором относится к ЗКЛ стальным задвижкам ХЛ большого диаметра для неагрессивных газов и жидкостей с температурой до +425°С и давлением до 2,5 Мпа. Исполнение по ХЛ1 позволяет эксплуатацию в умеренном и холодном климате до -60°С и соответственно данная запорная арматура (ЗПА) подходит для эксплуатации практически в любом климатическом поясе России. Для управления затвором используется механический редуктор, усиливающий мощность крутящего момента, поскольку затворы задвижек Ду от 400 мм довольно массивны и тяжелы в управлении ручным способом. Герметичность затвора по классу «А» проверяется на аккредитованных прессовочных стендах.
Конструкция задвижки 30лс564нж:
- 30 – тип ЗКЛ задвижка клиновая литая.
- ЛС – материал исполнения корпусных деталей – легированная сталь 20ГЛ.
- 5 – ручным управлением (редуктор).
- 64 – тип конструкции номенклатурное общепромышленное обозначение, ориентир по условному давлению 2,5 Мпа.
- НЖ – затвор металл по металлу с наплавкой высокопрочной стали.
- Выдвижной шпиндель, при открытии затвора резьбовой шпиндель выдвигается на размер проходного сечения.
- Уплотнения шпинделя – бугельный узел с уплотнением набивкой ТРГ.
- Тип присоединения – фланцевое тип «B».

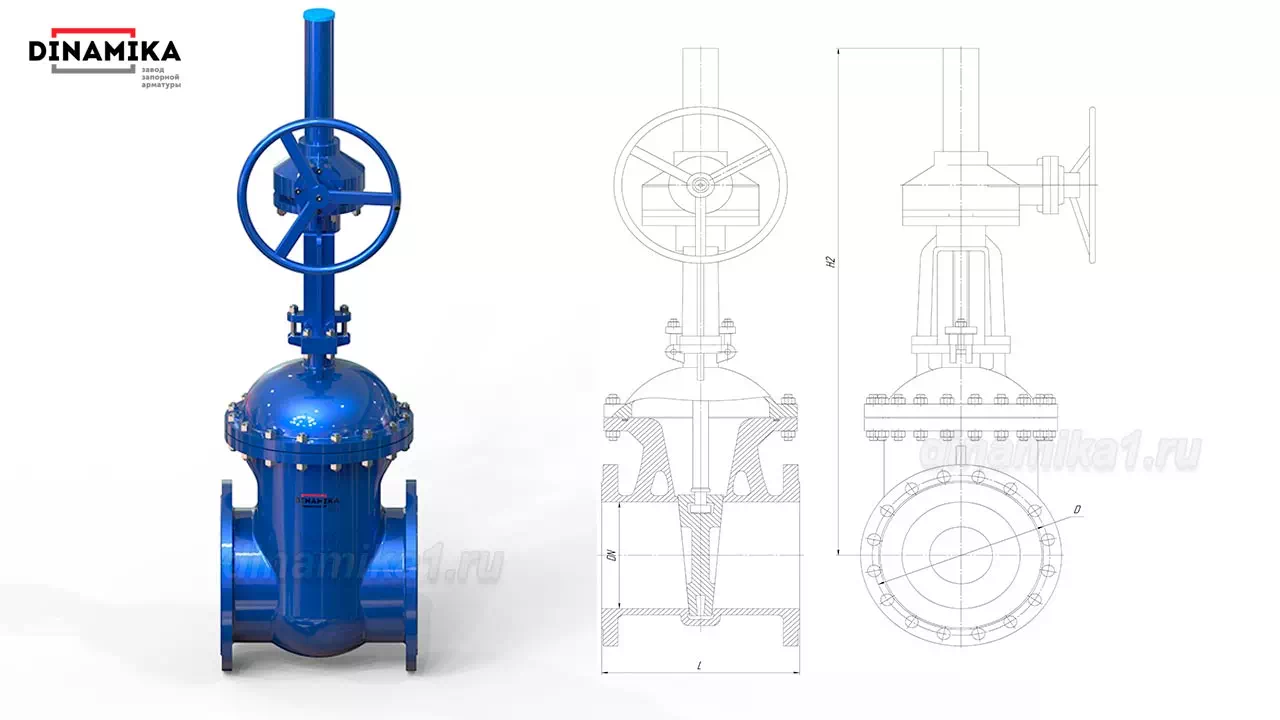

Таблица размеров 30лс564нж
| Наименование | DN | L | D | Н (высота) |
| 30лс564нж Ду300 | 300 | 500 | 460 | По запросу |
| 30лс564нж Ду350 | 350 | 550 | 520 | По запросу |
| 30лс564нж Ду400 | 400 | 600 | 580 | По запросу |
| 30лс564нж Ду500 | 500 | 700 | 715 | По запросу |
| 30лс564нж Ду600 | 600 | 800 | 840 | По запросу |
| 30лс564нж Ду700 | 700 | 900 | 910 | По запросу |
| 30лс564нж Ду800 | 800 | 1000 | 1025 | По запросу |
| 30лс564нж Ду1000 | 1000 | 1100 | 1255 | По запросу |
| 30лс564нж Ду1200 | 1200 | 1400 | 1485 | По запросу |
| Не представленные в таблице размеры уточняйте запросом. | ||||
Таблица материалов деталей 30лс564нж задвижек с редуктором
| Наименование | 30лс564нж |
| Тип, по условиям эксплуатации | ХЛ1 |
| Корпус | Сталь 20ГЛ |
| Крышка | Сталь 20ГЛ |
| Клин (диски) | Сталь 20ГЛ |
| Шпиндель | Сталь 14Х17Н2 |
| Уплотнение между корпусом и крышкой (прокладка, кольцо) | СНП |
| Набивка сальника | ТРГ |
| Наплавка на кольце в корпусе | Сталь 08Х18Н10 |
| Наплавка на клине | Сталь по типу 20Х13 |
30лс564нж характеристики
Таблица характеристик 30лс564нж
| Общепромышленное обозначение | 30лс564нж | |
| Тип | ЗКЛ – задвижка клиновая литая холодная с редукторным управлением | |
| Изготовление и поставка | ТУ 3742-003-27844275-2014 | |
| Присоединения | фланцевое (исп. B, по ГОСТ 33259-2015) | |
| Пропуск среды в затворе (класс) | «А» по ГОСТ Р 54808-2011 | |
| Условный проход, Ду (мм) | 350, 400, 450, 500, 600, 700, 800, 1000, 1200 | |
| Условное давление, Ру (кг/см2) | 25 | |
| Гидравлическое сопротивление не более | 0,3 | |
| Рабочие среды | Неагрессивные среды: вода, пар, газообразные смеси, нефтепродукты, химически активные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие. | |
| Температура рабочей среды | От -60°С до +425°С | |
| Температура окружающей среды | От -60°С до +40°С | |
| Климатическое исполнение по ГОСТ 15150-69 | ХЛ1 | |
| Внешнее воздействие (сейсмостойкость) | 9 баллов по MSK | |
| Основные материалы исполнения | Корпусные детали | 20ГЛ |
| Клин | 20ГЛ | |
| Наплавки уплотнительных поверхностей затвора: седло / клин | 20х13 / 08Х18Н10 | |
| Шпиндель | 14Х17Н2 | |
| Уплотнение сальника шпинделя | ТРГ | |
| КОФ | По согласованию | |
| Монтажное положение | 30лс541нж редуктор | на горизонтальном трубопроводе маховиком в верх, до Ду150 допустим наклон до 90°, до Ду300 допустим наклон до 30°, свыше Ду300 допустим наклон 5° |
Параметры надёжности 30лс564нж
| Гарантия со дня ввода в эксплуатацию | 12 месяцев |
| Гарантия консервации (маслоК-17, ГОСТ 10877-76) | 24 месяцев |
| Наработка на отказ | не менее 800 циклов, либо 12000 часов. |
| Установленный средний ресурс | Не менее 3000 циклов или 80000 часов |
| Назначенный срок службы | 30 лет. |
