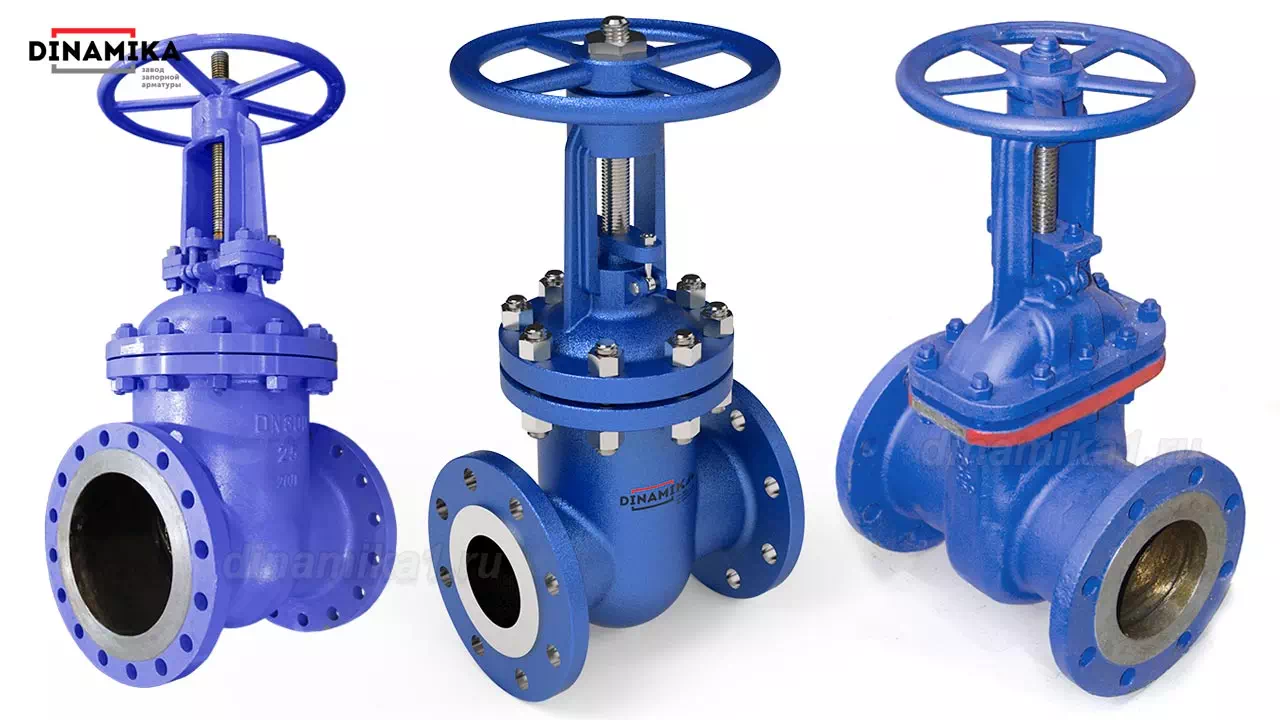

30лс64нж задвижка хладостойкая Ру25
Задвижка 30лс64нж – на давление 2,5Мпа, общепромышленная стальная запорная арматура ХЛ, по своим характеристикам используется на трубопроводах с проводимостью жидкостей и газов с температурой до +425 градусов Цельсия. Может устанавливаться в умереном и холодном климате, управляется в ручном режиме – маховиком.
Продукция проходит выходной контроль, проверяется на класс герметичности и поставляется по цене производителя по РФ и страны ТС.
Конструкция 30лс64нж
По конструкции относится к ЗКЛ задвижкам с упругим клином и выдвижным шпинделем, уплотнения шпинделя бугельной конструкции с набивкой ТРГ.
Таблица материалов деталей 30лс64нж задвижек
| Наименование | 30лс64нж |
| Тип, по условиям эксплуатации | Хладостойкая, ХЛ1 |
| Корпус | Сталь 20ГЛ |
| Крышка | Сталь 20ГЛ |
| Клин (диски) | Сталь 20ГЛ |
| Шпиндель | Сталь 14Х17Н2 |
| Уплотнение между корпусом и крышкой (прокладка, кольцо) | СНП |
| Набивка сальника | ТРГ |
| Наплавка на кольце в корпусе | Сталь 08Х18Н10 |
| Наплавка на клине | Сталь по типу 20Х13 |

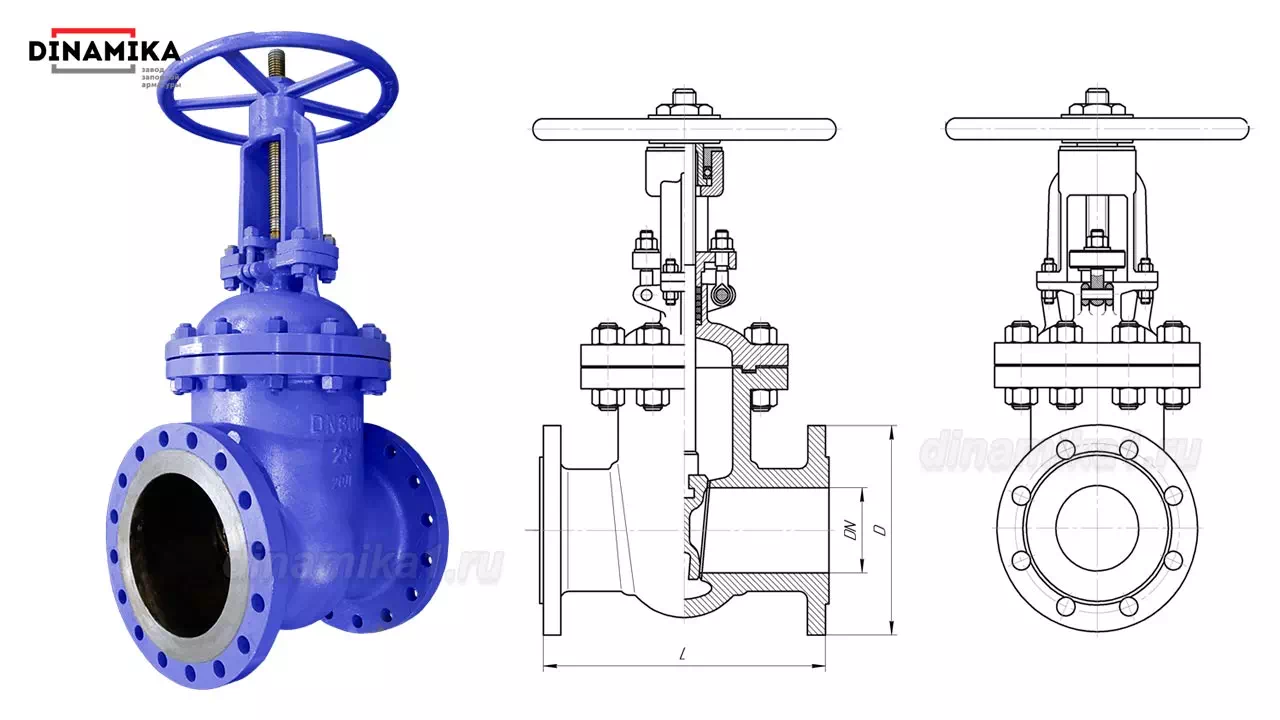

Таблица размеров согласно чертежа 30лс64нж
| Наименование | DN | L | D | Н (высота) |
| 30лс64нж Ду50 | 50 | По запросу | ||
| 30лс64нж Ду80 | 80 | По запросу | ||
| 30лс64нж Ду100 | 100 | По запросу | ||
| 30лс64нж Ду150 | 150 | По запросу | ||
| 30лс64нж Ду200 | 200 | По запросу | ||
| 30лс64нж Ду250 | 250 | По запросу | ||
| 30лс64нж Ду300 | 300 | По запросу | ||
| 30лс64нж Ду350 | 350 | По запросу | ||
| Не представленные в таблице размеры уточняйте запросом. | ||||
Характеристики 30лс64нж
Таблица характеристик 30лс64нж
| Общепромышленное обозначение | 30лс64нж | |
| Тип | ЗКЛ – задвижка клиновая литая с ручным управлением | |
| Изготовление и поставка | ТУ 3742-003-27844275-2014 | |
| Присоединения | фланцевое (исп. B, по ГОСТ 33259-2015) | |
| Пропуск среды в затворе (класс) | «А» по ГОСТ Р 54808-2011 | |
| Условный проход, Ду (мм) | 50, 80, 100, 150, 200, 250, 300, 350 | |
| Условное давление, Ру (кг/см2) | 25 | |
| Гидравлическое сопротивление не более | 0,3 | |
| Рабочие среды | Неагрессивные среды: вода, пар, газообразные смеси, нефтепродукты, химически активные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие. | |
| Температура рабочей среды | От -60°С до +425°С | |
| Температура окружающей среды | От -60°С до +40°С | |
| Климатическое исполнение по ГОСТ 15150-69 | ХЛ1 | |
| Внешнее воздействие (сейсмостойкость) | 9 баллов по MSK | |
| Основные материалы исполнения | Корпусные детали | 20ГЛ |
| Клин | 20ГЛ | |
| Наплавки уплотнительных поверхностей затвора: седло / клин | 20х13 | |
| Шпиндель | 20х13
14Х17Н2 |
|
| Уплотнение сальника шпинделя | ТРГ | |
| КОФ | По согласованию | |
| Монтажное положение | 30лс541нж редуктор | на горизонтальном трубопроводе маховиком в верх, до Ду150 допустим наклон до 90°, до Ду300 допустим наклон до 30°, свыше Ду300 допустим наклон 5° |
Параметры надёжности 30лс64нж
| Гарантия со дня ввода в эксплуатацию | 12 месяцев |
| Гарантия консервации (маслоК-17, ГОСТ 10877-76) | 24 месяцев |
| Наработка на отказ | не менее 800 циклов, либо 12000 часов. |
| Установленный средний ресурс | Не менее 3000 циклов или 80000 часов |
| Назначенный срок службы | 30 лет. |
