30лс915нж задвижка Ру40 под электропривод
Общепромышленная задвижка 30лс915нж представляет собой стальную трубопроводную арматуру запорного типа без регулировки потока, в хладостойком исполнении корпусных деталей и фланцевым присоединением к трубопроводам диаметра от 50 до 700 мм. Требует подключения к электросети — оборудована многооборотным электроприводом с местным или удалённым управлением клиновым затвором. Задвижки среднего диаметра до 250 мм используются на технологических линиях, где необходимо автоматическое удаленное управление с пульта. Большого диаметра задвижки в основном управляются местным управлением, чтобы снизить трудоёмкость по открытию/закрытию арматуры.
Расшифровка общепромышленного обозначения 30лс915нж: 30 — задвижка клиновая, ЛС — легированная хладостойкая литьевая сталь 20ГЛ исполнение ХЛ по ГОСТ 15150-69, 9 — управление электроприводом, 15 — номенклатурный номер конструкции по справочнику ЦКБ определяющий условное давление 4,0 Мпа.

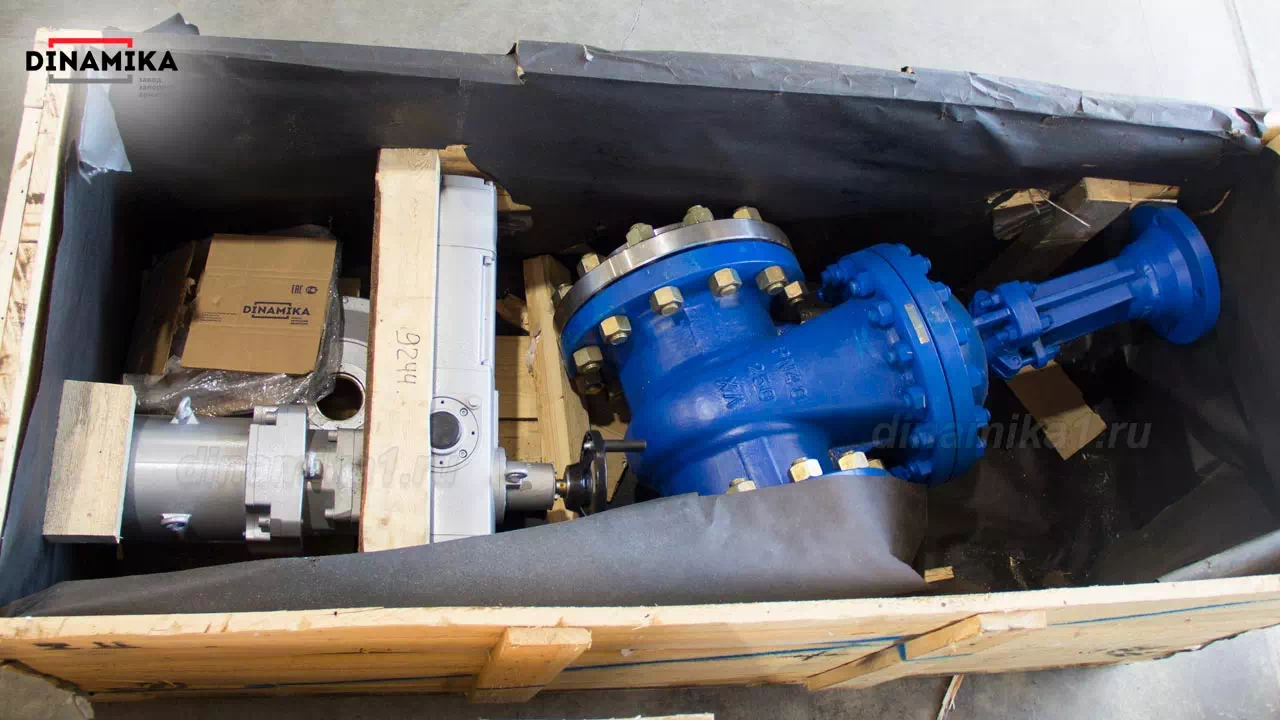

Эксплуатационные свойства и конструкция 30лс915нж позволяют применение с высокоскоростными рабочими средами температуры до +425 градусов Цельсия, в климатических условиях России с нижним пределом температуры окружающей среды до -60°С. Поставляется продукция после прохождения обязательного выходного контроля, по согласованию в комплексной комплектации электроприводом и фланцами (КОФ).
Конструкция 30лс915нж
В исполнении основных деталей из литой стали конструкция 30лс915нж представляется из двух частей верхней и нижней соединённых между собой фланцевым способом с уплотнением СНП.
Верхняя часть — литая крышка с бугельным уплотнением ТРГ выдвижного шпинделя и площадкой под установку электропривода. Присоединительные размеры площадки привода разные и согласуются согласно ГОСТ 34287-2017. Шпиндель выдвижной закрывается защитным кожухом.
Нижняя часть — корпус отлит единым целым с фланцами, проходное сечение равно проходное с патрубками. Сечение в корпусе прикрывает перпендикулярно потоку клин — затвор с уплотнением «метал по металлу», на контактных поверхностях клина и корпуса наплавлен износоустойчивый сплав стали.

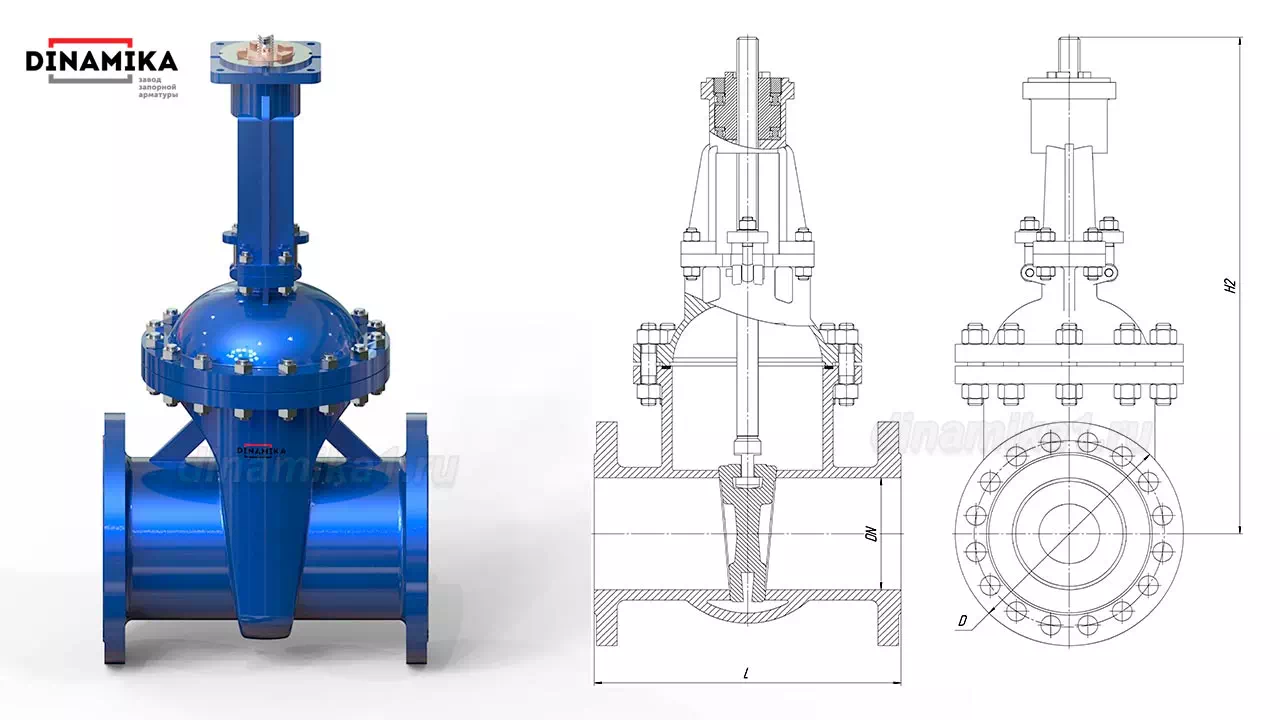

Таблица размеров согласно чертежа 30лс915нж
| Наименование | DN | L | D | Н (высота) |
| 30лс915нж Ду50 | 50 | 216 | 160 | По запросу |
| 30лс915нж Ду80 | 80 | 283 | 195 | По запросу |
| 30лс915нж Ду100 | 100 | 305 | 230 | По запросу |
| 30лс915нж Ду150 | 150 | 403 | 300 | По запросу |
| 30лс915нж Ду200 | 200 | 419 | 375 | По запросу |
| 30лс515нж Ду250 | 250 | 457 | 445 | По запросу |
| 30лс915нж Ду300 | 300 | 502 | 510 | По запросу |
| 30лс915нж Ду350 | 350 | 762 | 570 | По запросу |
| 30лс915нж Ду400 | 400 | 838 | 655 | По запросу |
| 30лс915нж Ду500 | 500 | 991 | 755 | По запросу |
| 30лс915нж Ду600 | 600 | 1143 | 890 | По запросу |
| 30лс915нж Ду700 | 700 | 1550 | 995 | По запросу |
| Не представленные в таблице размеры уточняйте запросом. | ||||
Таблица материалов деталей 30лс915нж задвижек
| Наименование | 30лс915нж |
| Тип, по условиям эксплуатации | Хладостойкая, ХЛ1> |
| Корпус | Сталь 20ГЛ |
| Крышка | Сталь 20ГЛ |
| Клин (диски) | Сталь 20ГЛ |
| Шпиндель | Сталь 14Х17Н2 |
| Уплотнение между корпусом и крышкой (прокладка, кольцо) | СНП |
| Набивка сальника | ТРГ |
| Наплавка на кольце в корпусе | Сталь 08Х18Н10 |
| Наплавка на клине | Сталь по типу 20Х13 |
Характеристики 30лс915нж
Таблица характеристик 30лс915н
| Общепромышленное обозначение | 30лс915нж | |
| Тип | ЗКЛ — хладостойкая задвижка клиновая литая с управлением электроприводом | |
| Изготовление и поставка | ТУ 3742-003-27844275-2014 | |
| Присоединения | фланцевое (по ГОСТ 33259-2015) | |
| Пропуск среды в затворе (класс) | «А» по ГОСТ Р 54808-2011 | |
| Условный проход, Ду (мм) | 50, 80, 100, 150, 200, 250, 300, 350, 400, 450, 500, 600, 700 | |
| Условное давление, Ру (кг/см2) | 40 | |
| Гидравлическое сопротивление не более | 0,3 | |
| Рабочие среды | Неагрессивные среды: вода, пар, газообразные смеси, нефтепродукты, химически активные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие. | |
| Температура рабочей среды | От -60°С до +425°С | |
| Температура окружающей среды | От -60°С до +40°С | |
| Климатическое исполнение по ГОСТ 15150-69 | ХЛ1 | |
| Внешнее воздействие (сейсмостойкость) | 9 баллов по MSK | |
| Основные материалы исполнения | Корпусные детали | 20ГЛ |
| Клин | 20ГЛ | |
| Наплавки уплотнительных поверхностей затвора: седло / клин | 20х13 | |
| Шпиндель | 20х13
14Х17Н2 |
|
| Уплотнение сальника шпинделя | ТРГ | |
| КОФ | По согласованию | |
| Монтажное положение | 30лс915нж эл.привод | на горизонтальном трубопроводе приводом в верх, до Ду150 допустим наклон до 90°, до Ду300 допустим наклон до 30°, свыше Ду300 допустим наклон 5° |
Параметры надёжности 30лс915нж
| Гарантия со дня ввода в эксплуатацию | 12 месяцев |
| Гарантия консервации (маслоК-17, ГОСТ 10877-76) | 24 месяцев |
| Наработка на отказ | 800 циклов |
| Установленный средний ресурс | 3000 циклов |
| Назначенный срок службы | 30 лет. |
