Задвижка 30лс941нж — ЗКЛ Ру16 ХЛ с электроприводом

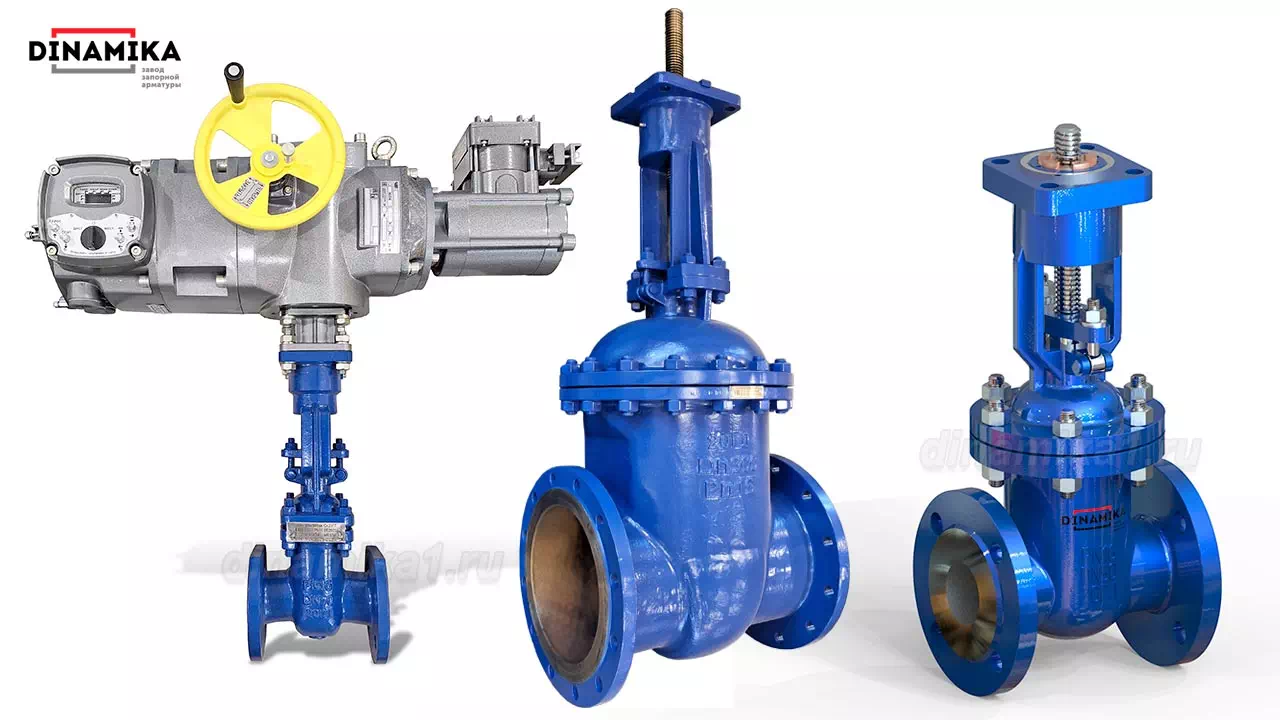

Задвижка клиновая 30лс941нж с площадкой под установку многооборотного электропривода местного или удалённого управления. Относится к трубопроводной арматуре управления потоками высокоскоростных жидких и газообразных сред сдавлением до 1,6 Мпа и температурой от -60 до +425°С. Область применения – промышленная, с установкой на трубопроводы диаметра до 1400 мм в умеренном и холодном климате по ХЛ1.
Общепромышленное обозначение — 30лс941нж:
- «30» – тип трубопроводной арматуры — ЗКЛ (задвижка клиновая литая);
- «ЛС» – корпусные детали исполнены из стали ст.20ГЛ;
- «941» — общепромышленный тип конструкции по справочнику КБ (конструкторского бюро) где цифра 9 означает конструкцию под установку электропривода;
- «НЖ» нержавеющая сталь (износоустойчивая наплавка на уплотнениях седла и клина).
Продукция по умолчанию поставляется без электропривода, по согласованию поставки комплектуется под готовый монтаж электроприводом и комплектом ответных фланцев и крепежом (метизом).
Номенклатура ЗКЛ задвижки фланцевые 30лс941нж
| Наименование | Условный проход Ду, (мм) | Давление Ру (кг/см2) | Климатическое исполнение по ГОСТ 15150-69 / (t°C окружающей среды) | Монтажное положение горизонтальное | Присоединение* | Цена |
| 30лс941нж Ду50 | 50 | 16 | ХЛ1 / (От -60°С до +45°С) | допускается отклонение 90° | Фланцевое исполнение по ГОСТ 33259-2015 | По запросу |
| 30лс941нж Ду80 | 80 | |||||
| 30лс941нж Ду100 | 100 | |||||
| 30лс941нж Ду150 | 150 | |||||
| 30лс941нж Ду200 | 200 | |||||
| 30лс941нж Ду250 | 250 | |||||
| 30лс941нж Ду300 | 300 | допускается отклонение 5° | ||||
| 30лс941нж Ду350 | 350 | |||||
| 30лс941нж Ду400 | 400 | |||||
| 30лс941нж Ду500 | 500 | |||||
| 30лс941нж Ду700 | 600 | |||||
| 30лс941нж Ду700 | 700 | |||||
| 30лс941нж Ду800 | 800 | |||||
| 30лс941нж Ду1000 | 1000 | |||||
| 30лс941нж Ду1200 | 1200 | |||||
| 30лс941нж Ду1400 | 1400 | |||||
| * комплектуем электроприводом, КОФ и метизом | ||||||
Конструкция 30лс941нж

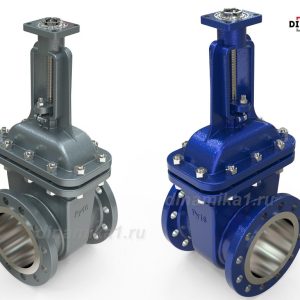

Конструкция 30лс941нж определяется клиновидным затвором перпендикулярно перекрывающим поток среды в сечении прохода задвижки, выдвижным шпинделем и площадкой под установку управляющего эл.привода. Управляется затвор многооборотным электроприводом – вращающий момент передаётся на резьбовой шпиндель с однодисковым упругим клином, который опускается на посадочные сёдла с наплавкой из высокопрочной износоустойчивой стали, обеспечивая герметичность по классу А.
Таблица размеров согласно чертежа 30лс941нж
| Наименование | DN | L | D | Н2** |
| 30лс941нж Ду50 | 50 | 180 | 160 | По запросу |
| 30лс941нж Ду80 | 80 | 210 | 195 | По запросу |
| 30лс941нж Ду100 | 100 | 230 | 215 | По запросу |
| 30лс941нж Ду150 | 150 | 280 | 280 | По запросу |
| 30лс941нж Ду200 | 200 | 330 | 335 | По запросу |
| 30лс941нж Ду250 | 250 | 450 | 405 | По запросу |
| 30лс941нж Ду300 | 300 | 500 | 460 | По запросу |
| 30лс941нж Ду350 | 350 | 550 | 520 | По запросу |
| 30лс941нж Ду400 | 400 | 600 | 580 | По запросу |
| 30лс941нж Ду500 | 500 | 700 | 710 | По запросу |
| 30лс941нж Ду600 | 600* | 800 | 840 | По запросу |
| 30лс941нж Ду700 | 700* | 900 | 910 | По запросу |
| 30лс941нж Ду800 | 800* | 1000 | 1020 | По запросу |
| 30лс941нж Ду1000 | 1000* | 1200 | 1255 | По запросу |
| 30лс941нж Ду1200 | 1200* | 1400 | 1485 | По запросу |
| 30лс941нж Ду1400 | 1400* | 1900 | 1685 | По запросу |
| *Поставка по согласованию **В зависимости от типа электропривода высота может изменятся, уточняйте размер запросом. |
||||
| Не представленные в таблице размеры уточняйте запросом. | ||||
Характеристики 30лс941нж
Таблица характеристик 30лс941нж
| Общепромышленное обозначение | 30лс941нж | |
| Тип | ЗКЛ – хладостойкая задвижка с электроприврдом | |
|
Изготовление и поставка |
ТУ 3742-003-27844275-2014 | |
| Присоединения | фланцевое (исп. B, по ГОСТ 33259-2015) | |
| Пропуск среды в затворе (класс) | «А» по ГОСТ Р 54808-2011 | |
| Условный проход, Ду (мм)
30лс541нж |
50, 80, 100, 150, 200, 300, 350, 400, 450, 500, 600, 700, 800, 1000, 1200, 1400 | |
| Условное давление, Ру (кг/см2) | 16 | |
| Гидравлическое сопротивление не более | 0,3 | |
| Рабочие среды | Неагрессивные среды: вода, пар, газообразные смеси, нефтепродукты, химически активные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие. | |
| Температура рабочей среды | От -60°С до +450°С | |
| Температура окружающей среды | От -60°С до +40°С | |
| Климатическое исполнение по ГОСТ 15150-69 | ХЛ1 | |
| Внешнее воздействие (сейсмостойкость) | 9 баллов по MSK | |
| Основные материалы исполнения | Корпусные детали | 20ГЛ |
| Клин | 20ГЛ | |
| Наплавки уплотнительных поверхностей затвора: седло / клин | 20х13 | |
| Шпиндель | 14Х17Н2 | |
| Уплотнение сальника шпинделя | ТРГ | |
| КОФ | По согласованию | |
| Монтажное положение | 30лс941нж эл.привод | на горизонтальном трубопроводе электроприводом в верх, до Ду150 допустим наклон до 90°, до Ду300 допустим наклон до 30°, свыше Ду300 допустим наклон 5° |
| Гарантия со дня ввода в эксплуатацию | 12 месяцев | |
| Гарантия консервации (маслоК-17, ГОСТ 10877-76) | 24 месяцев | |
| Наработка на отказ | не менее 800 циклов, либо 12000 часов. | |
| Установленный средний ресурс | Не менее 3000 циклов или 80000 часов | |
| Назначенный срок службы | 30 лет. | |
| Приведённые данные в таблице являются условными, точные и отсутствующие данные предоставляются по запросу в отдел продаж с обязательным приложением карты партнёра. | ||
На задвижки по согласованию устанавливаются многооборотные, интегрированные или взрывозащищенные электроприводы, производителей — «ГЗ Электропривод», «Тулаэлектропривод», возможна комплектация блоком дистанционного управления эл. приводом.
Таблица по подбору электропривода для задвижек 30лс941нж
| Обозначение задвижки с условным проходом | Тип присоединения электропривода | Количество оборотов гайки шпинделя от «открыто» до «закрыто» | Максимальный крутящий момент необходимый для закрытия, Нм |
| 30лс941нж Ду50 | А | 15 | 52 |
| 30лс941нж Ду80 | А | 23 | 84 |
| 30лс941нж Ду100 | А | 24 | 84 |
| 30лс941нж Ду125 | Б | 24 | 110 |
| 30лс941нж Ду150 | Б | 33 | 160 |
| 30лс941нж Ду200 | Б | 43 | 160 |
| 30лс941нж Ду250 | Б | 43 | 280 |
| 30лс941нж Ду300 | Б | 53 | 300 |
| 30лс941нж Ду300 | В | 53 | 400 |
| 30лс941нж Ду350 | В | 46 | 350 |
| 30лс941нж Ду400 | В | 52 | 710 |
| 30лс941нж Ду500 | В | 64 |
900 |
Данные подбора привода для задвижек Ду600 – Ду1400 предоставляются по запросу.
