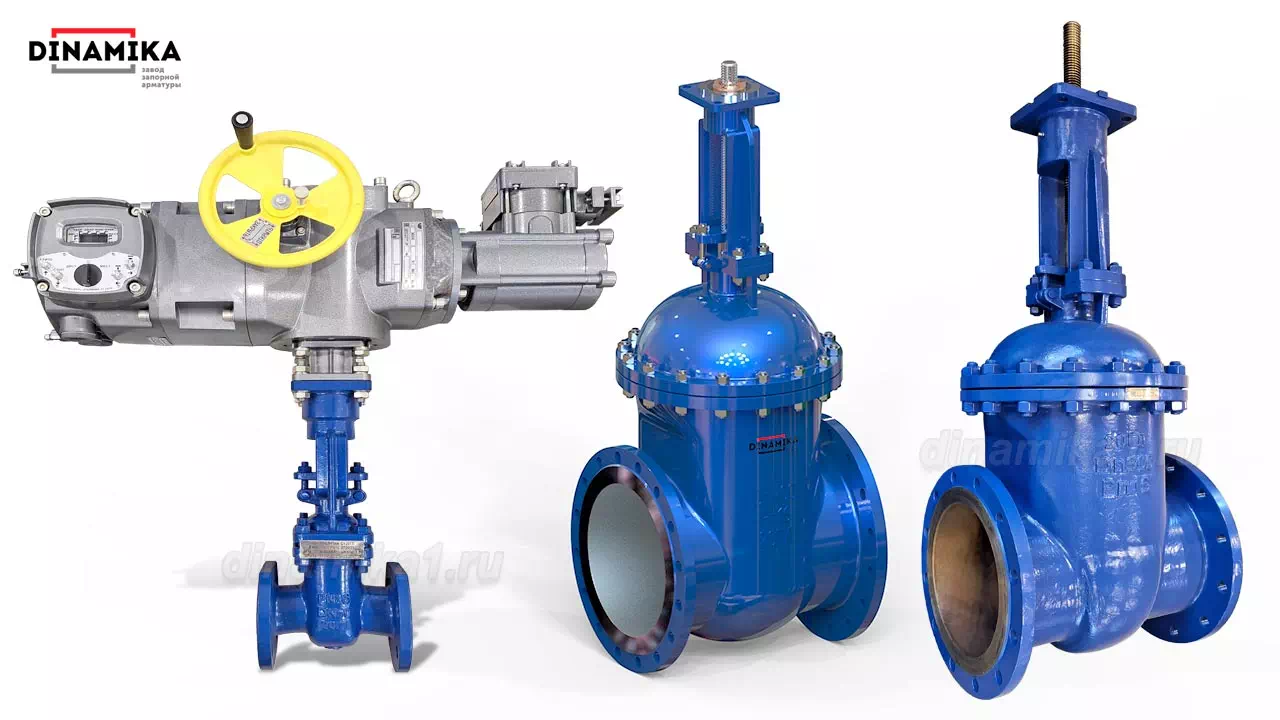

30лс964нж ХЛ-задвижка Ру25 с электроприводом
30лс964нж задвижка используется на линиях трубопроводов с проводимостью неагрессивных сред: — воды, перегретого пара, жидкостей и газов, смесей с низкой температурой до -60°С. Применяется на оборудовании нефте-газовой промышленности, где выступает в роли запорного элемента технологических систем с автоматическим местным или удалённым управлением. На задвижку устанавливается многооборотный электропривод (модель и поставка согласуется отдельно).
Особенность ЗКЛ 30лс964нж:
- Электропривод – в общепромышленном обозначении цифра 9.
- Ру25 условное давление сред — в общепромышленном обозначении конструкции цифра 64
- Исполнение ХЛ1 — в общепромышленном обозначении буквы ЛС.
- Затвор клиновый метал по металлу с наплавкой нержавеющей износостойкой стали — в общепромышленном обозначении буквы НЖ
Вы приобретаете готовую к монтажу трубопроводную арматуру напрямую по цене производителя, продукция проверяется на класс герметичности и поставляется по цене производителя по РФ и страны ТС.
Конструкция 30лс964нж
Конструкция 30лс964нж классического типа для задвижек из литья и бугельным узлом, с отличием в посадочной площадке под электропривод, площадки бывают разных видов для разных приводов и изготовлены в соответствии с ГОСТ 34287-2017.
Основные детали конструкции:
- Корпусные детали крышка и корпус с фланцами – литые ЗКЛ из хладостойкой стали по ХЛ.
- Резьбовой шпиндель – выдвижной.
- Затвор – упругий клин с наплавками из высокопрочной стали.
- Уплотнения бугельного узла и шпинделя – ТРГ.
- Фланцевое уплотнение крышки и корпуса – СНП.

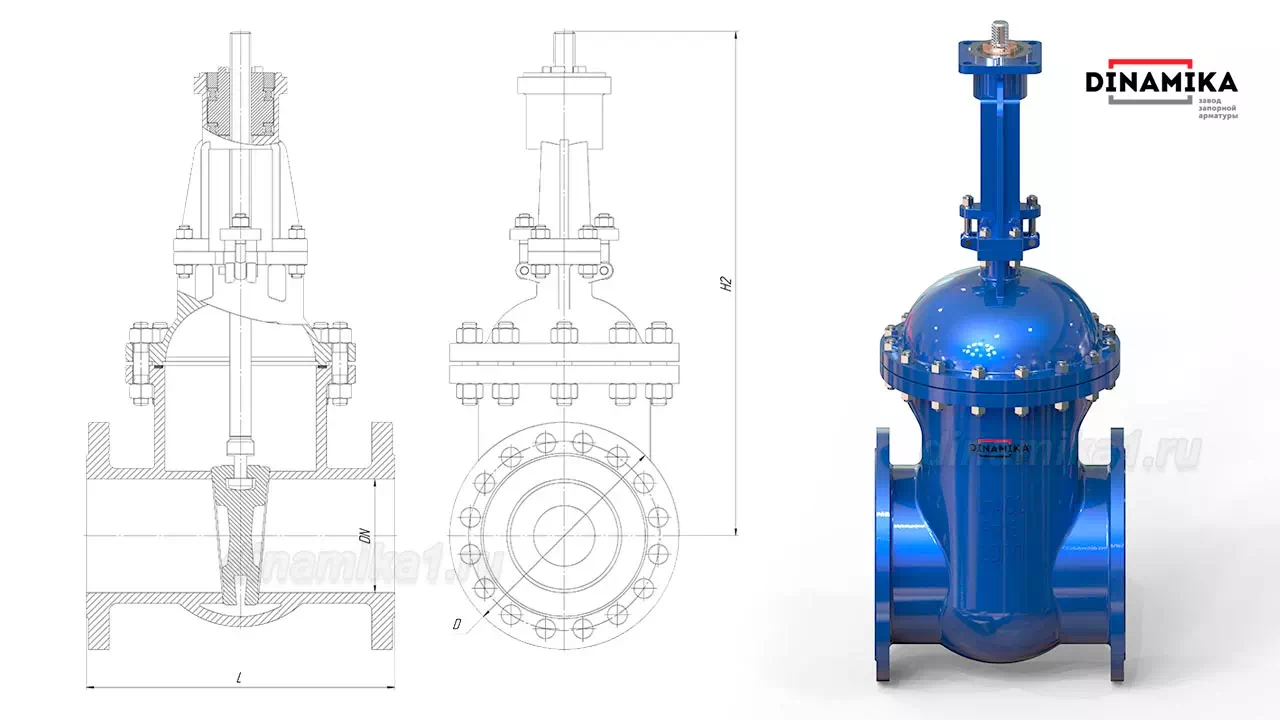

Таблица размеров согласно чертежа 30лс964нж
| Наименование | DN | L | D | Н2 |
| 30лс964нж Ду50 | 50 | 216 | 160 | По запросу |
| 30лс964нж Ду80 | 80 | 283 | 195 | По запросу |
| 30лс964нж Ду100 | 100 | 305 | 230 | По запросу |
| 30лс964нж Ду150 | 150 | 403 | 300 | По запросу |
| 30лс964нж Ду200 | 200 | 419 | 360 | По запросу |
| 30лс964нж Ду250 | 250 | 457 | 425 | По запросу |
| 30лс964нж Ду300 | 300 | 502 | 485 | По запросу |
| 30лс964нж Ду350 | 350 | 550 | 550 | По запросу |
| 30лс964нж Ду400 | 400 | 600 | 610 | По запросу |
| 30лс964нж Ду500 | 500 | 700 | 730 | По запросу |
| 30лс964нж Ду600 | 600 | 800 | 840 | По запросу |
| 30лс964нж Ду700 | 700 | 900 | 960 | По запросу |
| 30лс964нж Ду800 | 800 | 1000 | 1075 | По запросу |
| 30лс964нж Ду1000 | 1000 | 1100 | 1315 | По запросу |
| 30лс964нж Ду1200 | 1200* | — | — | По запросу |
| *Поставка по согласованию | ||||
| Не представленные в таблице размеры уточняйте запросом. | ||||
Таблица материалов деталей 30лс964нж задвижек с редуктором
| Наименование | 30лс964нж |
| Тип, по условиям эксплуатации | Хладостойкая, ХЛ1 |
| Корпус | Сталь 20ГЛ |
| Крышка | Сталь 20ГЛ |
| Клин (диски) | Сталь 20ГЛ |
| Шпиндель | Сталь 14Х17Н2 |
| Уплотнение между корпусом и крышкой (прокладка, кольцо) | СНП |
| Набивка сальника | ТРГ |
| Наплавка на кольце в корпусе | Сталь 08Х18Н10 |
| Наплавка на клине | Сталь по типу 20Х13 |
Характеристики 30лс964нж
Таблица характеристик 30лс964нж
| Общепромышленное обозначение | 30лс964нж | |
| Тип | ЗКЛ – стальная хладостойкая задвижка клиновая литая с электроприводом | |
| Изготовление и поставка | ТУ 3742-003-27844275-2014 | |
| Присоединения | фланцевое (исп. B, по ГОСТ 33259-2015) | |
| Пропуск среды в затворе (класс) | «А» по ГОСТ Р 54808-2011 | |
| Условный проход, Ду (мм) | 50, 80, 100, 150, 200, 250, 300, 350, 400, 450, 500, 600, 700, 800, 1000, 1200 | |
| Условное давление, Ру (кг/см2) | 25 | |
| Гидравлическое сопротивление не более | 0,3 | |
| Рабочие среды | Неагрессивные среды: вода, пар, газообразные смеси, нефтепродукты, химически активные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие. | |
| Температура рабочей среды | От -60°С до +425°С | |
| Температура окружающей среды | От -60°С до +40°С | |
| Климатическое исполнение по ГОСТ 15150-69 | У1 | |
| Внешнее воздействие (сейсмостойкость) | 9 баллов по MSK | |
| Основные материалы исполнения | Корпусные детали | 20ГЛ |
| Клин | 20ГЛ | |
| Наплавки уплотнительных поверхностей затвора: седло / клин | 08Х18Н10 / 20х13 | |
| Шпиндель | 14Х17Н2 | |
| Уплотнение сальника шпинделя | ТРГ | |
| КОФ | По согласованию | |
| Монтажное положение | 30лс964нж э.привод | на горизонтальном трубопроводе электроприводом в верх, до Ду150 допустим наклон до 90°, до Ду300 допустим наклон до 30°, свыше Ду300 допустим наклон 5° |
Параметры надёжности 30лс964нж
| Гарантия со дня ввода в эксплуатацию | 12 месяцев |
| Гарантия консервации (маслоК-17, ГОСТ 10877-76) | 24 месяцев |
| Наработка на отказ | не менее 800 циклов, либо 12000 часов. |
| Установленный средний ресурс | Не менее 3000 циклов или 80000 часов |
| Назначенный срок службы | 30 лет. |
