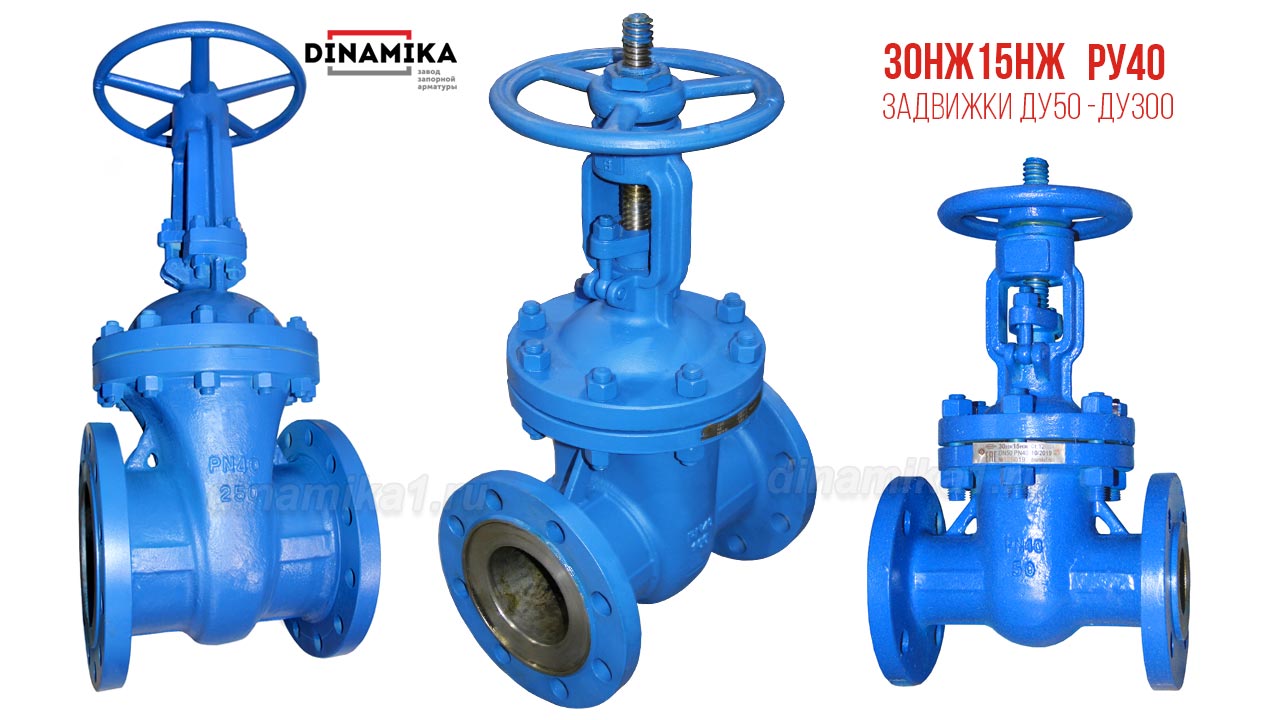

30нж15нж задвижка
Нержавеющая задвижка 30нж15нж Ру40 используется в качестве запорной арматуры на трубопроводных коммуникациях и оборудовании химической отрасли, в отрасли добычи, транспортировки и переработки углеводородов. В климатическом исполнении по УХЛ из коррозиестойкой стали и обладая характеристикой низкого гидравлического сопротивления задвижка применяется в условиях критических температур и высокоскоростных сред повышенной агрессивности.
Отличительные особенности 30нж15нж задвижки:
- Российское исполнение из литой нержавеющей стали 12Х18Н9ТЛ отечественного производства.
- Рабочее давление до 40кг/см2.
- Эксплуатация с неагрессивными и агрессивными средами.
- Максимальная температура сред до +450°С, исполнение для температур до +565°С по согласованию с заказчиком.
- Полно проходное сечение в затворе и гидравлическое сопротивление потоку не более 0,3.
Предлагаем к поставке задвижки с различными типами управления клиновым затвором:
- 30нж15нж — нержавеющая задвижка с ручным управлением (маховик).
- 30нж515нж — конструкция с управлением редуктором;
- 30нж915нж — конструкция под установку управляющего электропривода.
Исполнение уплотнительных поверхностей фланцев по согласованию в соответствии с ГОСТ 33259-2015.
Номенклатура и цена 30нж15нж
| Наименование | Условное давление, Ру,(кг/см2) | Корпусные детали, сталь | Климатическое исполнение по ГОСТ 15150-69 | Управление | Присоединение | Цена* |
| 30нж15нж Ду50 | 40 | 12Х18Н9ТЛ | УХЛ | Ручное, (эл. привод по согласованию) | Фланцевое исполнение по ГОСТ 33259-2015 | По запросу |
| 30нж15нж Ду80 | ||||||
| 30нж15нж Ду100 | ||||||
| 30нж15нж Ду150 | ||||||
| 30нж15нж Ду200 | ||||||
| 30нж15нж Ду250 | ||||||
| 30нж15нж Ду300 | ||||||
| *Цена 30нж15нж договорная формируется на момент индивидуального обсуждения поставки | ||||||
Купить 30нж15нж задвижки в полной комплектации фитингом с доставкой Вам у нас можно по безналичному расчёту, в оптовом объеме, по цене производителя (работаем с юридическими лицами), продукцию комплектуем по согласованию фланцами и метизом.

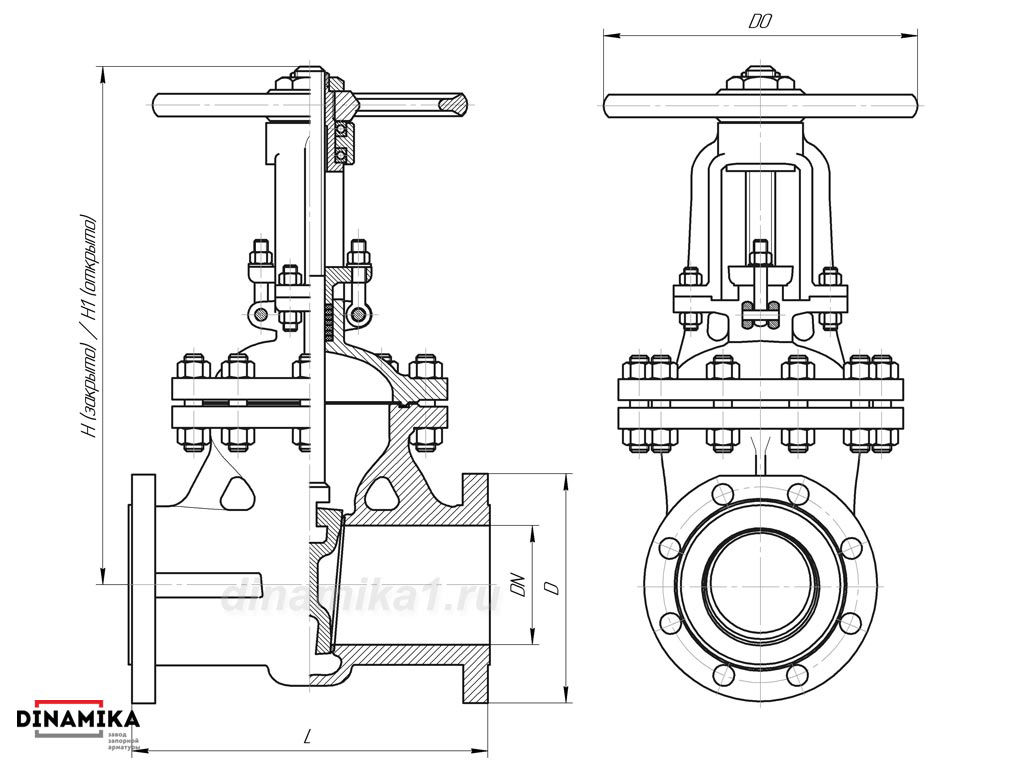

30нж15нж конструкция и размеры
Особенности конструкции 30нж15нж — выдвижной шпиндель, корпусные детали задвижки исполнены из литой стали с усилением корпуса, присоединение к трубопроводу фланцами.
Таблица размеров 30нж15нж, вес.
| Задвижка Ру40 | DN | L | H | H1 | D | D0 | Масса, кг |
| 30нж15нж Ду50 | 50 | 250 | 315 | 385 | 160 | 160 | 19 |
| 30нж15нж Ду80 | 80 | 310 | 411 | 506 | 195 | 160 | 43 |
| 30нж15нж Ду100 | 100 | 350 | 480 | 590 | 230 | 210 | 63 |
| 30нж15нж Ду150 | 150 | 450 | 658,7 | 828 | 300 | 320 | 149 |
| 30нж15нж Ду200 | 200 | 419 | 1030 | 1250 | 375 | 320 | 182 |
| 30нж15нж Ду250 | 250 | 457 | 1098 | 1368 | 445 | 320 | 246 |
| 30нж15нж Ду300 | 300 | 500 | 1217 | 1553 | 510 | 480 | 355 |
Характеристики 30нж15нж
Таблица характеристик 30нж15нж
| Задвижка нержавеющая клиновая Ру40 основные параметры по ГОСТ 9698 | 30нж15нж | |
| Изготовление и поставка | ТУ 3742-003-27844275-2014 | |
| Присоединения | фланцевое | |
| Пропуск среды в затворе (класс) | «А» по ГОСТ Р 54808-2011 | |
| Условный проход, Ду (мм) | 50, 80, 100, 150, 200, 250, 300 | |
| Условное давление, Ру (кг/см2) | 40 | |
| Гидравлическое сопротивление не более | 0,3 | |
| Рабочие среды | Неагрессивные среды: вода, пар, газообразные смеси, нефтепродукты. | |
| Температура рабочей среды | От -60°С до +450°С | |
| Температура окружающей среды | От -60°С до +40°С | |
| Климатическое исполнение по ГОСТ 15150-69 | УХЛ | |
| Основные материалы исполнения | Корпусные детали | 12Х18Н9ТЛ |
| Клин | 12Х18Н9ТЛ | |
| Шпиндель | 12Х18Н9Т | |
| Набивка сальника | ТРГ | |
| КОФ | Ст.12Х18Н10Т | |
| Монтажное положение | на горизонтальном трубопроводе маховиком в верх, допустим наклон не более 45° | |
| Управление | Ручное (маховик) | |
| Гарантия | 12 месяцев со дня ввода в эксплуатацию | |
| Наработка на отказ | не менее 500 циклов, либо 12000 часов. | |
| Установленный средний ресурс | Не менее 2000 циклов или 80000 часов | |
| Установленный, средний срок службы не менее | 15 лет. | |
| Отсутствующие данные предоставляются по запросу. | ||
