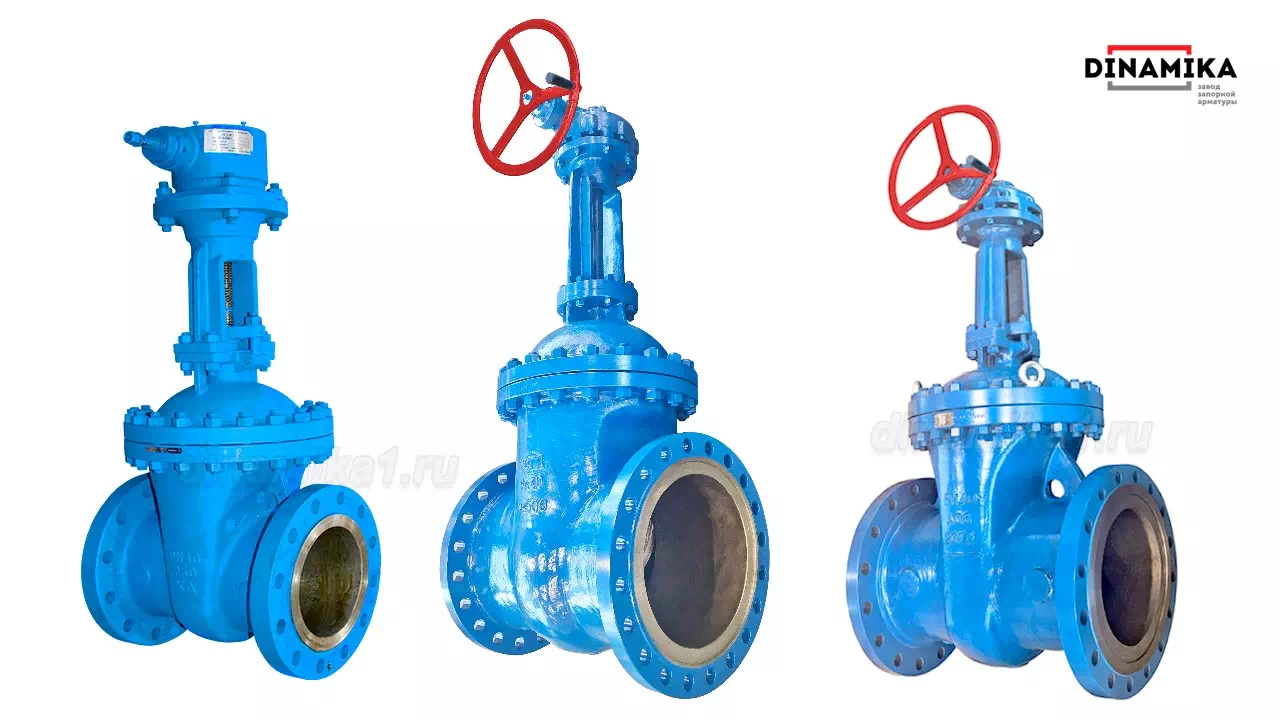

30нж515нж задвижка Ру40 с редуктором
На трубопроводах большого диаметра для управления химически активными потоками сред с давлением до 4,0 Мпа применяются фланцевые задвижки с редукторными управлением из нержавеющей стали обозначения 30нж515нж. Задвижки этого типа являются основной арматурой в нефтегазовом секторе, где нельзя допускать сужения проходного диаметра из-за высокой скорости потока при этом выдерживать серьёзные нагрузки на затвор и всю конструкцию запорной арматуры. Коррозиестойкое исполнение позволяет применение с высокотемпературными средами до +450°С, а в исполнении из сплава с молибденом диапазон рабочих температур увеличивается до 550 градусов Цельсия, что оптимально подходит для промышленного сектора. Арматура довольно дорогостоящая, но полностью оправдывает свою цену, исходя из повышенных характеристик и назначенного срока эксплуатации до 30 лет если Вы заказываете её у нас.
З0нж515нж поставляются нашим предприятием напрямую после прохождения множественного выходного контроля с подтверждением максимального класса герметичности «А». Комплектация продукции комплексная с редуктором, фланцами и крепежом – вы приобретаете готовую к монтажу задвижку с гарантией до 2х-лет и установленным средним ресурсом до 3000 циклов.
Конструкция 30нж515нж
Конструкция 30нж515нж рассчитана под монтаж на оборудование и трубопроводы большого диаметра, где отсутствует возможность подключения к электросетям, чтобы запитать электропривод. Для упрощения управления массивным клиновым затвором применяется редуктор ручного механического типа, усиливающим вращение шпинделя выдвижного типа. Редуктор поставляется в комплекте с задвижкой и защитным кожухом шпинделя, уплотнения шпинделя и литой крышки осуществляет бугельный узел с набивкой ТРГ. Корпус, литой с посадочными сёдлами в полно проходном сечении затвора. Корпус и крышка задвижки соединяются фланцевым способом и герметизируются прокладкой СНП. Уплотнения в затворе с наплавкой высокопрочной стали стойкой к активным агрессивным рабочим средам – это наплавки на клине и посадочных сёдлах корпуса. Конструкция 30нж515нж классическая для ЗКЛ задвижек, с одним важным отличием в повышенных требованиях к эксплуатации жёстких условиях по климату и выживаемости в условиях агрессивности высокотемпературных рабочих сред.

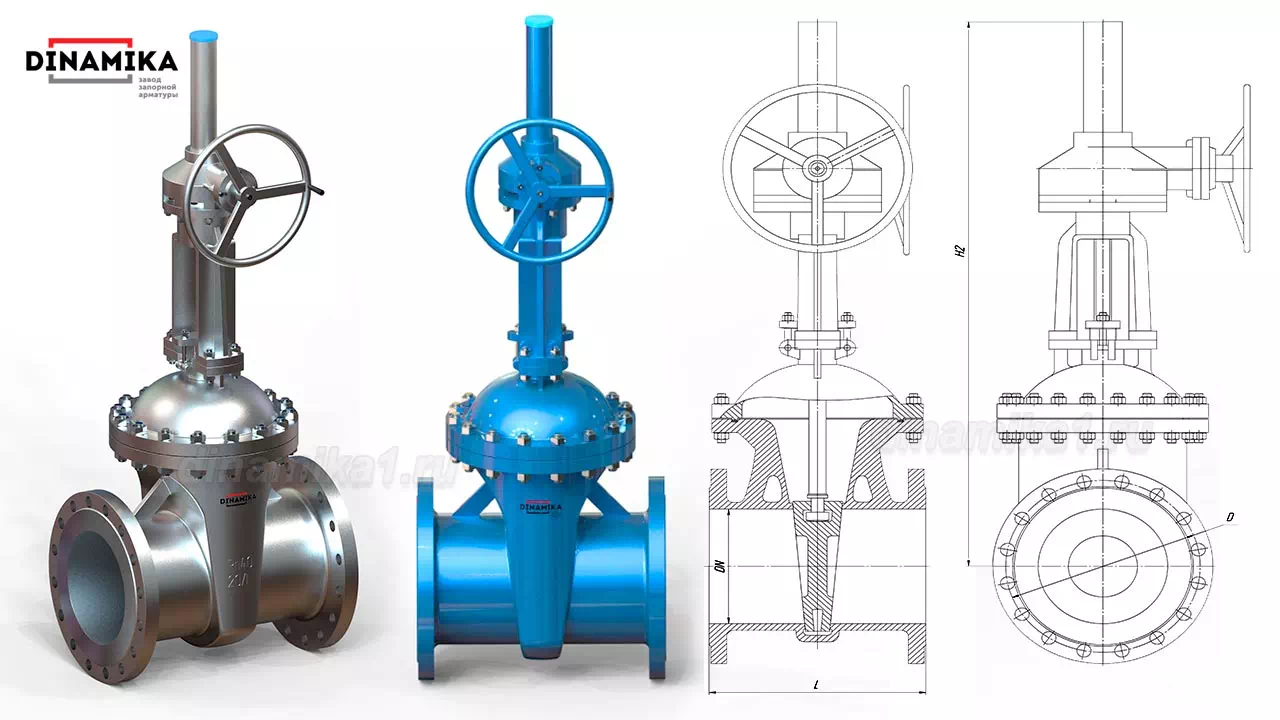

Таблица размеров согласно чертежа 30нж515нж
| Наименование | DN | L | D | Н (высота) |
| 30нж515нж Ду250 | 250 | 457 | 445 | По запросу |
| 30нж515нж Ду300 | 300 | 502 | 510 | По запросу |
| 30нж515нж Ду350 | 350 | 762 | 570 | По запросу |
| 30нж515нж Ду400 | 400 | 838 | 655 | По запросу |
| 30нж515нж Ду500 | 500 | 991 | 755 | По запросу |
| 30нж515нж Ду600 | 600 | 1143 | 890 | По запросу |
| 30нж515нж Ду700 | 700 | 1550 | 995 | По запросу |
| Не представленные в таблице размеры уточняйте запросом. | ||||
Таблица материалов деталей 30нж515нж задвижек
| Наименование | 30нж515нж |
| Тип, по условиям эксплуатации | Нержавеющая, УХЛ |
| Корпус | Сталь 12Х18Н9ТЛ |
| Крышка | Сталь 12Х18Н9ТЛ |
| Клин (диски) | Сталь 12Х18Н9ТЛ |
| Шпиндель | Сталь 12Х18Н9Т |
| Уплотнение между корпусом и крышкой (прокладка, кольцо) | СНП |
| Набивка сальника | ТРГ |
| Наплавка на кольце в корпусе | Сталь 04Х19Н9С2 |
| Наплавка на клине | Сталь 04Х19Н9С2 |
Характеристики 30нж515нж
К характеристикам З0нж515нж применяются повышенные требования, поскольку эксплуатация запорной арматуры возможно будет проходить в тяжёлых условиях по климату, средам, перепадам и скачкам давления и температур, износоустойчивости при контакте с химически активными смесями жидкостей или газов.
Таблица характеристик 30нж515нж
| Общепромышленное обозначение | 30нж515нж | |
| Тип | ЗКЛ — редукторная нержавеющая задвижка клиновая литая | |
| Изготовление и поставка | ТУ 3742-003-27844275-2014 | |
| Присоединения | фланцевое (по ГОСТ 33259-2015) | |
| Пропуск среды в затворе (класс) | «А» по ГОСТ Р 54808-2011 | |
| Условный проход, Ду (мм) | 250, 300, 350, 400, 450, 500, 600, 700 | |
| Условное давление, Ру (кг/см2) | 40 | |
| Гидравлическое сопротивление не более | 0,3 | |
| Рабочие среды | вода, перегретый пар, газообразные смеси, нефтепродукты, химически активные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие. | |
| Температура рабочей среды | От -60°С до +450°С | |
| Температура окружающей среды | От -60°С до +40°С | |
| Климатическое исполнение по ГОСТ 15150-69 | УХЛ | |
| Внешнее воздействие (сейсмостойкость) | 9 баллов по MSK | |
| Основные материалы исполнения | Корпусные детали | Сталь 12Х18Н9Т |
| Клин | Сталь 12Х18Н9Т | |
| Наплавки уплотнительных поверхностей затвора: седло / клин | Сталь 04Х19Н9С2 / Сталь 04Х19Н9С2 | |
| Шпиндель | Сталь 12Х18Н9Т | |
| Уплотнение сальника шпинделя | ТРГ | |
| КОФ | По согласованию | |
| Монтажное положение | 30нж515нж редуктор | на горизонтальном трубопроводе редуктором в верх, до Ду150 допустим наклон до 90°, до Ду300 допустим наклон до 30°, свыше Ду300 допустим наклон 5° |
Параметры надёжности 30нж515нж
| Гарантия со дня ввода в эксплуатацию | 12 месяцев |
| Гарантия консервации (маслоК-17, ГОСТ 10877-76) | 24 месяцев |
| Наработка на отказ | 800 циклов |
| Установленный средний ресурс | 3000 циклов |
| Назначенный срок службы | 30 лет. |
