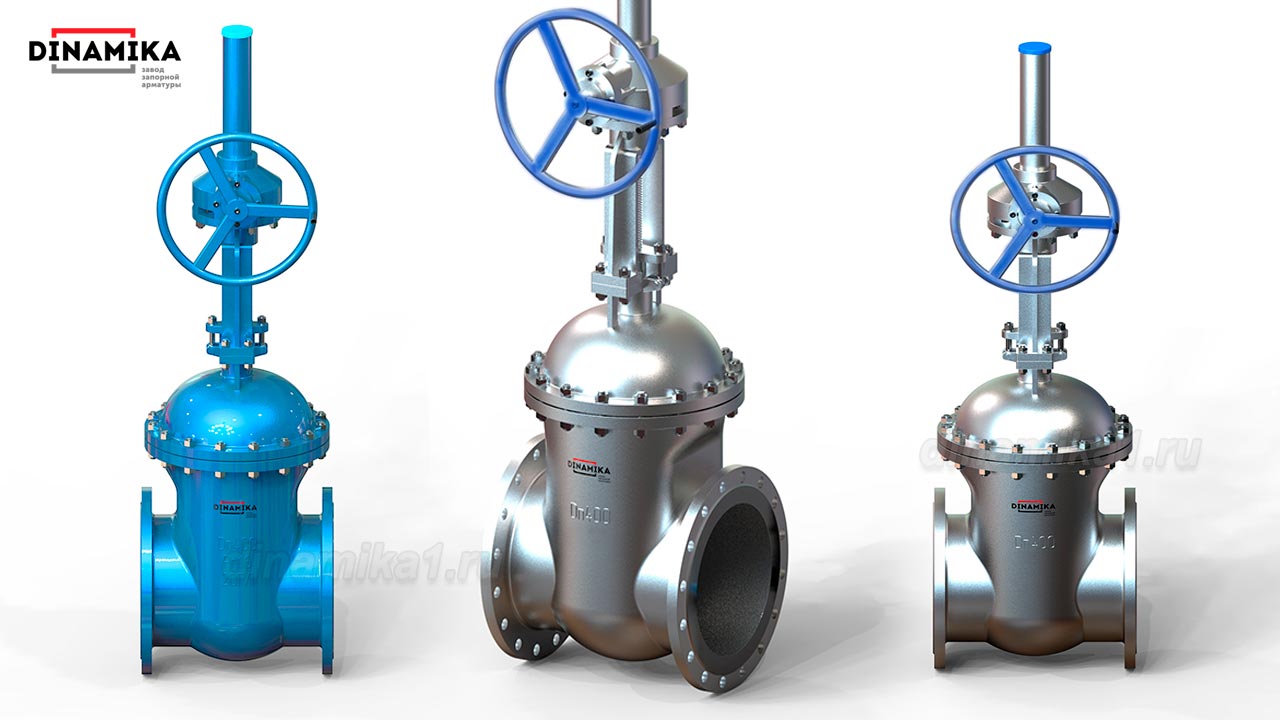

30нж564нж задвижка
Задвижка 30лс564нж изготовлена согласно ТУ 3741-003-27844275-2014 из коррозиестойкого сплава литой стали, управляется ручным редуктором. По своим высоким характеристикам и параметрам широко используется в промышленном секторе нефтегазовой и химической отрасли. Может устанавливаться в жёстких климатических условиях с низкими температурами и высокой влажностью окружающей среды. Полный проход и многооборотное управление – свойства данной ЗПА которое приоритетно рассматривают проектанты линий трубопроводов с высокоскоростными потоками сред различной степенью агрессивности. Редуктор облегчает управление задвижкой в ручном режиме минимизирует усилия при открытии / закрытии полно проходного прямоточного сечения. Поставка осуществляется после выходного контроля с подтверждением класса герметичности.

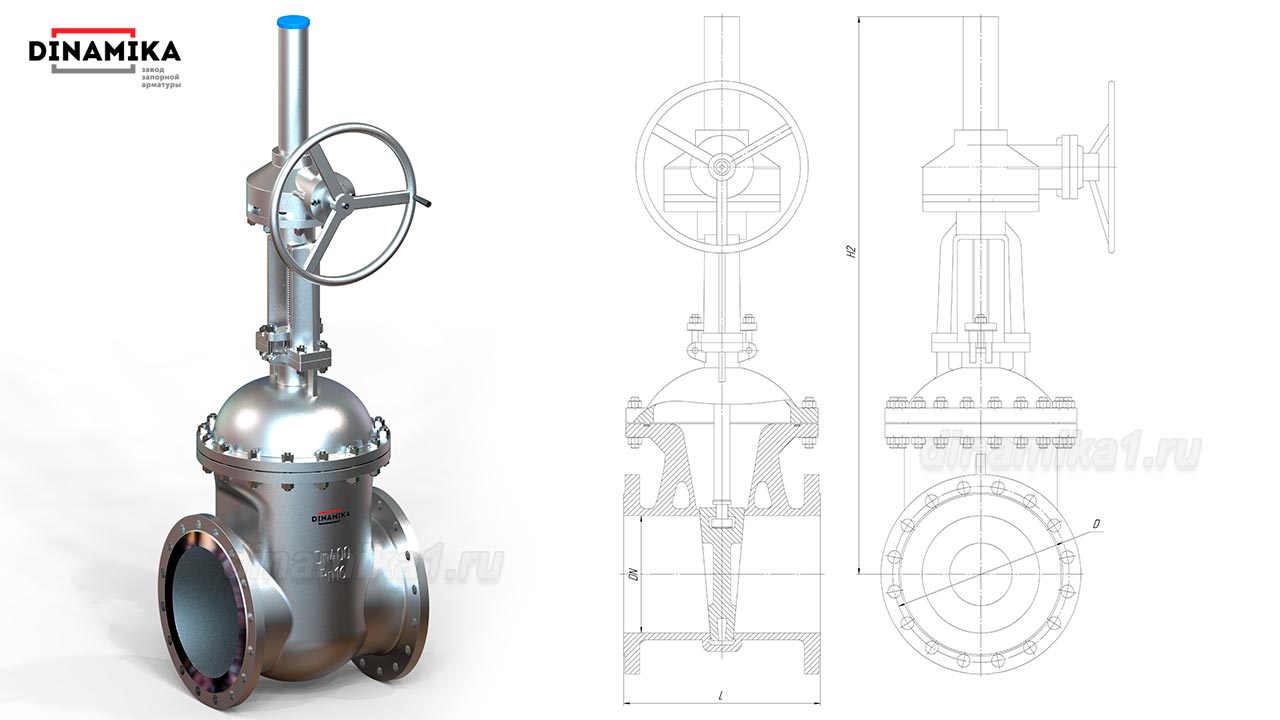

Конструкция 30нж564нж
- 30нж564нж — Редукторная НЖ задвижка с выдвижным шпинделем, с конструкцией, рассчитанной на давление не выше 2,5 Мпа.
- Корпусные детали литые, основные – бугельный узел, крышка, корпус.
- Уплотнения: затвор – металл по металлу (наплавки клина и сёдел), шпиндель / крышка – ТРГ уплотнение в бугельном узле.
- Сечение: прямоточное — полный проход.
Таблица размеров согласно чертежа 30нж564нж
| Наименование | DN | L | D | Н (высота) |
| 30нж564нж Ду300 | 300 | 500 | 460 | По запросу |
| 30нж564нж Ду350 | 350 | 550 | 520 | По запросу |
| 30нж564нж Ду400 | 400 | 600 | 580 | По запросу |
| 30нж564нж Ду500 | 500 | 700 | 715 | По запросу |
| 30нж564нж Ду600 | 600 | 800 | 840 | По запросу |
| 30нж564нж Ду700 | 700 | 900 | 910 | По запросу |
| 30нж564нж Ду800 | 800 | 1000 | 1025 | По запросу |
| 30нж564нж Ду1000 | 1000 | 1100 | 1255 | По запросу |
| 30нж564нж Ду1200 | 1200 | 1400 | 1485 | По запросу |
| Информация несёт ознакомительный характер, не представленные в таблице размеры уточняйте запросом. | ||||
Таблица материалов деталей 30нж564нж задвижек с редуктором
| Наименование | 30нж564нж |
| Тип, по условиям эксплуатации | УХЛ |
| Корпус | Сталь 12Х18Н9ТЛ |
| Крышка | Сталь 12Х18Н9ТЛ |
| Клин (диски) | Сталь 12Х18Н9ТЛ |
| Шпиндель | Сталь 12Х18Н9Т |
| Уплотнение между корпусом и крышкой (прокладка, кольцо) | СНП |
| Набивка сальника | ТРГ |
| Наплавка на кольце в корпусе | Сталь 04Х19Н9С2 |
| Наплавка на клине | Сталь 04Х19Н9С2 |
30нж564нж характеристики
Таблица характеристик 30нж564нж
| Общепромышленное обозначение | 30нж564нж | |
| Тип | ЗКЛ – задвижка клиновая литая нержавеющая с редукторным управлением | |
| Изготовление и поставка | ТУ 3742-003-27844275-2014 | |
| Присоединения | фланцевое (исп. B, по ГОСТ 33259-2015) | |
| Пропуск среды в затворе (класс) | «А» по ГОСТ Р 54808-2011 | |
| Условный проход, Ду (мм) | 300, 350, 400, 450, 500, 600, 700, 800, 1000, 1200 | |
| Условное давление, Ру (кг/см2) | 25 | |
| Гидравлическое сопротивление не более | 0,3 | |
| Рабочие среды | Разнородные среды: вода, пар, газообразные смеси, нефтепродукты, химически активные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие. | |
| Температура рабочей среды | От -60°С до +450°С | |
| Температура окружающей среды | От -60°С до +45°С | |
| Климатическое исполнение по ГОСТ 15150-69 | УХЛ | |
| Внешнее воздействие (сейсмостойкость) | 9 баллов по MSK | |
| Основные материалы исполнения | Корпусные детали | Сталь 12Х18Н9ТЛ |
| Клин | Сталь 12Х18Н9ТЛ | |
| Наплавки уплотнительных поверхностей затвора: седло / клин | Сталь 04Х19Н9С2 | |
| Шпиндель | Сталь 12Х18Н9ТЛ | |
| Уплотнение сальника шпинделя | ТРГ | |
| КОФ | По согласованию | |
| Монтажное положение | 30нж541нж редуктор | на горизонтальном трубопроводе маховиком в верх, до Ду150 допустим наклон до 90°, до Ду300 допустим наклон до 30°, свыше Ду300 допустим наклон 5° |
Параметры надёжности 30нж564нж
| Гарантия со дня ввода в эксплуатацию | 12 месяцев |
| Гарантия консервации (маслоК-17, ГОСТ 10877-76) | 24 месяцев |
| Наработка на отказ | не менее 800 циклов, либо 12000 часов. |
| Установленный средний ресурс | Не менее 3000 циклов или 80000 часов |
| Назначенный срок службы | 30 лет. |
