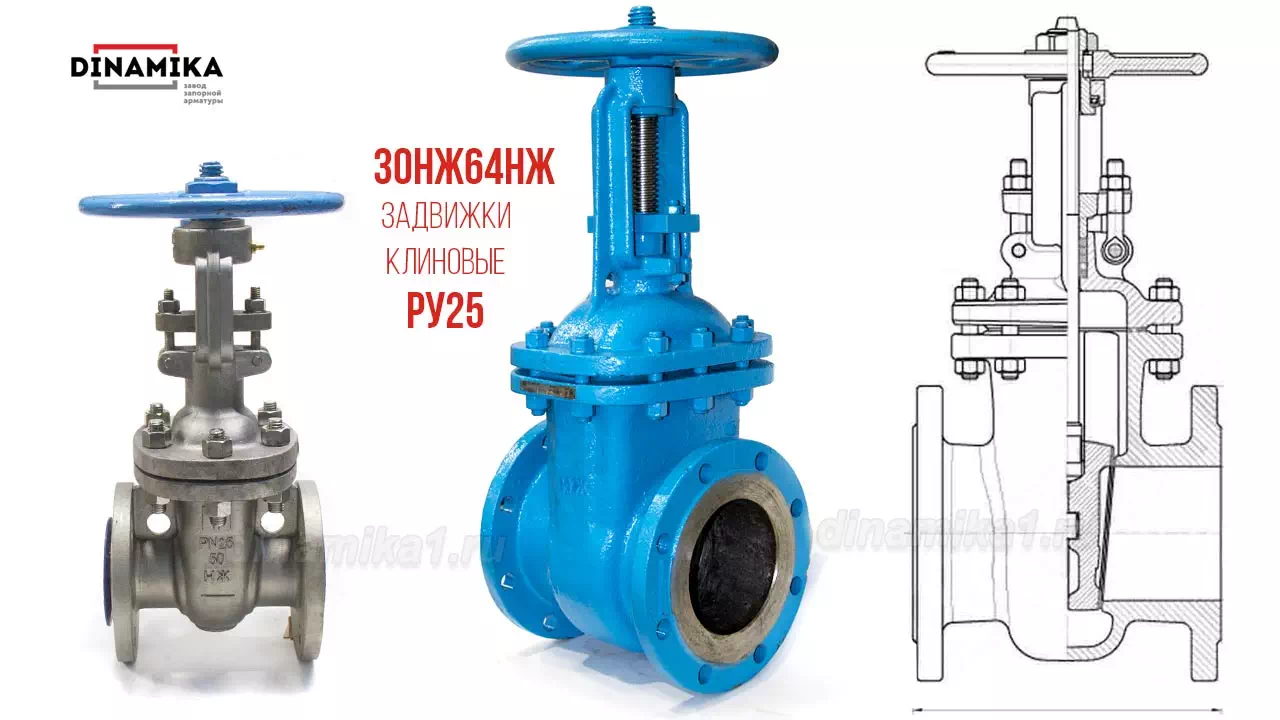

30нж64нж задвижка
Задвижка 30нж64нж в исполнении из литой коррозиестойкой предназначена для монтажа на трубопроводы с транспортировкой неагрессивных и агрессивных высокотемпературных жидких и газообразных сред. По материалам исполнения запорная арматура используется в климатических условиях по УХЛ1 что позволяет её применение в широком диапазоне климатических условий с повышенной влажностью надземном и подземном вариантах монтажа. Монтаж на оборудование и трубопроводы производиться фланцами с типом уплотнений соединения по ГОСТ 33259, комплектация ответными фланцами (КОФ) производится по предварительному согласованию.
Таблица номенклатуры стальных клиновых задвижек 30нж64нж
| Наименование стальные ЗКЛ Ру25 |
Материал корпусных деталей |
Клин затвор |
Ру (кг/см2) / Pn (МПа) |
Климатическое исполнение по ГОСТ 15150-69/ (Минимальная t°C окружающей среды) |
t°C рабочей среды |
Тип присоединения |
|
30нж64нж Ду50 |
12Х18Н9ТЛ |
25 / 2,5 |
УХЛ1 / (-60°С) |
От -60°С до +565°С |
Фланцевое исполнение по ГОСТ 33259-2015, комплектуем КОФ и метизом |
|
|
30нж64нж Ду80 |
||||||
|
30нж64нж Ду100 |
||||||
|
30нж64нж Ду150 |
||||||
|
30нж64нж Ду200 |
||||||
|
30нж64нж Ду250 |
||||||
|
30нж64нж Ду300 |
||||||
|
30нж64нж Ду350 |
||||||
|
30нж64нж Ду400 |
||||||
Размеры и вес н задвижек 30нж64нж Ду50 – Ду400

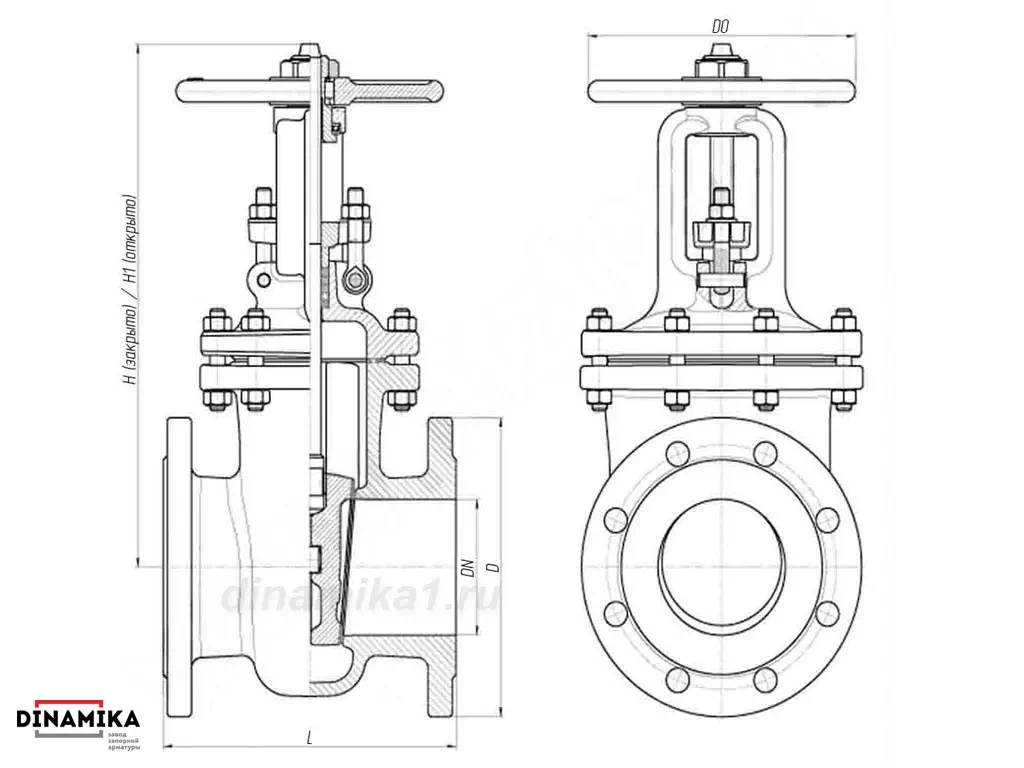

30нж64нж размеры вес по чертежу
|
Наименование |
Размеры по чертежу |
Вес, кг |
|||||
|
DN |
L |
H |
H1 |
D |
D0 |
||
|
Задвижка 30нж64нж Ду50 |
50 |
180 |
281 |
346 |
160 |
160 |
17 |
|
Задвижка 30нж64нж Ду80 |
80 |
210 |
336 |
428 |
195 |
160 |
27 |
|
Задвижка 30нж64нж Ду100 |
100 |
230 |
385 |
496 |
230 |
210 |
41 |
|
Задвижка 30нж64нж Ду150 |
150 |
403 |
576 |
742 |
300 |
320 |
94 |
|
Задвижка 30нж64нж Ду200 |
200 |
419 |
686 |
902 |
360 |
320 |
150 |
|
Задвижка 30нж64нж Ду250 |
250 |
457 |
854 |
1118 |
425 |
400 |
248 |
|
Задвижка 30нж64нж Ду300 |
300 |
500 |
998 |
1315 |
485 |
460 |
340 |
|
Задвижка 30нж64нж Ду350 |
350 |
550 |
1220 |
1570 |
550 |
460 |
465 |
|
Задвижка 30нж64нж Ду400 |
400 |
600 |
1300 |
1708 |
610 |
480 |
590 |
Задвижки 30нж64нж по ценам опта, поставляются ведущими транспортными компаниями до терминалов во все крупные города РФ и в страны Таможенного Союза.
Характеристики 30нж64нж
Таблица характеристик 30нж64нж
|
Задвижка нержавеющая клиновая Ру25 |
30нж64нж |
|
|
Изготовление и поставка |
ТУ 3742-003-27844275-2014 |
|
|
Присоединения |
фланцевое (исп. B, по ГОСТ 33259-2015) |
|
|
Пропуск среды в затворе (класс) |
«А» по ГОСТ Р 54808-2011 |
|
|
Условный проход, Ду (мм) |
50, 80, 100, 150, 200, 250, 300, 350, 400 |
|
|
Условное давление, Ру (кг/см2) |
25 |
|
|
Гидравлическое сопротивление не более |
0,3 |
|
|
Рабочие среды |
Неагрессивные и агрессивные среды на детали конструкции 30нж64нж |
|
|
Температура рабочей среды |
От -60°С до +565°С |
|
|
Температура окружающей среды |
От -60°С до +50°С |
|
|
Климатическое исполнение по ГОСТ 15150-69 |
УХЛ1 |
|
|
Основные материалы исполнения |
Корпусные детали |
12Х18Н9ТЛ |
|
Клин |
||
|
Наплавки уплотнительных поверхностей затвора: седло |
04Х19Н9С2 |
|
|
Шпиндель |
12Х18Н9Т |
|
|
Набивка сальника |
ТРГ |
|
|
КОФ |
Ст.12Х18Н10Т |
|
|
Монтажное положение |
на горизонтальном трубопроводе маховиком в верх, допустим наклон не более 45° |
|
|
Гарантия |
12 месяцев со дня ввода в эксплуатацию |
|
|
Наработка на отказ |
не менее 500 циклов, либо 12000 часов. |
|
|
Установленный средний ресурс |
Не менее 2000 циклов или 80000 часов |
|
|
Установленный, средний срок службы не менее |
15 лет. |
|
|
Отсутствующие данные предоставляются по запросу. |
||
На давление 25 кг/см предлагаем ознакомится с аналогичными по конструкции задвижками из углеродистой стали 30нж64нж с характеристиками под проводимость неагрессивных рабочих сред.
