30нж941нж нержавеющая задвижка Ру16 с электроприводом

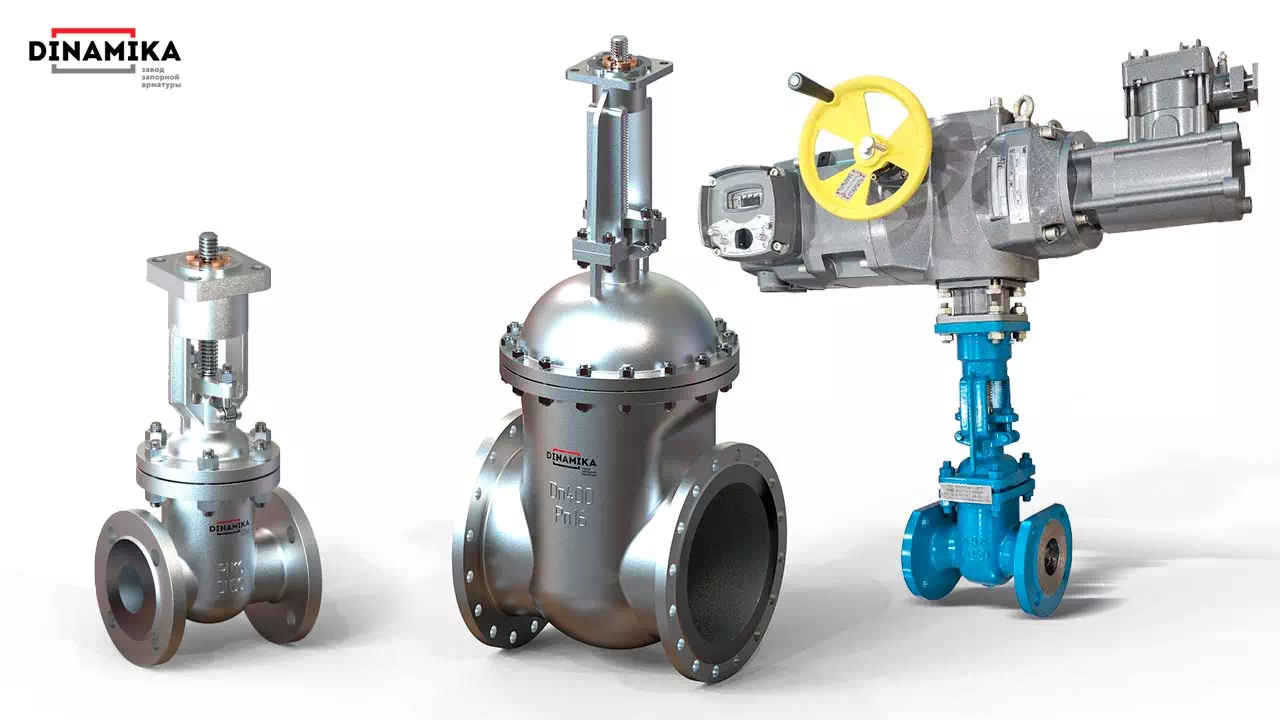

ЗКЛ задвижки 30нж941нж Ру16 Ду50 – 1400 предназначены для автоматизированного местного или удалённого управления потоками жидких и газообразных сред с различной степенью агрессивности. Автоматизацию процесса обеспечивает многооборотный электропривод, поставляемый в комплекте поставки, устанавливается привод на площадку с выдвижным шпинделем. Исполнение задвижки из нержавеющей стали, прямой полный проход в сечении позволяет использовать данный тип запорной арматуры на трубопроводах со скоростными высокотемпературными средами t°Cот -60 до +450.
Общепромышленное обозначение – 30нж941нж:
- «30» – тип трубопроводной арматуры — ЗКЛ (задвижка клиновая литая);
- «НЖ» – корпусные детали исполнены из стали ст. 12Х18Н9ТЛ;
- «941» — общепромышленный тип конструкции по справочнику КБ (конструкторского бюро) где цифра 9 означает конструкцию под установку электропривода;
- «НЖ» нержавеющая сталь (износоустойчивая наплавка на уплотнениях седла и клина).
Продукция по умолчанию поставляется без электропривода, по согласованию поставки комплектуется под готовый монтаж электроприводом и комплектом ответных фланцев (КОФ), и крепежом (метизом).
Номенклатура 30лс941нж
| Наименование | Условный проход Ду, (мм) | Давление Ру (кг/см2) | Климатическое исполнение по ГОСТ 15150-69 / (t°C окружающей среды) | Монтажное положение горизонтальное | Присоединение* | Цена |
| 30нж941нж Ду50 | 50 | 16 | ХЛ1 / (От -60°С до +45°С) | допускается отклонение 90° | Фланцевое исполнение по ГОСТ 33259-2015 | По запросу |
| 30нж941нж Ду80 | 80 | |||||
| 30нж941нж Ду100 | 100 | |||||
| 30нж941нж Ду150 | 150 | |||||
| 30нж941нж Ду200 | 200 | |||||
| 30нж941нж Ду250 | 250 | |||||
| 30нж941нж Ду300 | 300 | допускается отклонение 5° | ||||
| 30нж941нж Ду350 | 350 | |||||
| 30нж941нж Ду400 | 400 | |||||
| 30нж941нж Ду500 | 500 | |||||
| 30нж941нж Ду700 | 600 | |||||
| 30нж941нж Ду700 | 700 | |||||
| 30нж941нж Ду800 | 800 | |||||
| 30нж941нж Ду1000 | 1000 | |||||
| 30нж941нж Ду1200 | 1200 | |||||
| 30нж941нж Ду1400 | 1400 | |||||
| * комплектуем электроприводом, КОФ и метизом | ||||||
Конструкция 30нж941нж
Задвижки 30нж941нж по конструкции имеют цельнолитой корпус и крышку корпуса на фланцевом соединении, клиновидный затвор упругого типа управляется шпинделем который выдвигается при открытии затвора. Вращение шпинделя обеспечивает многооборотный электропривод, установленный на специальную посадочную площадку задвижки. Герметичное уплотнение шпинделя обеспечивается бугельным узлом с набивкой ТРГ, герметичность в затворе обеспечивают устойчивые к износу наплавки клина и сёдел в уплотнении металл по металлу.

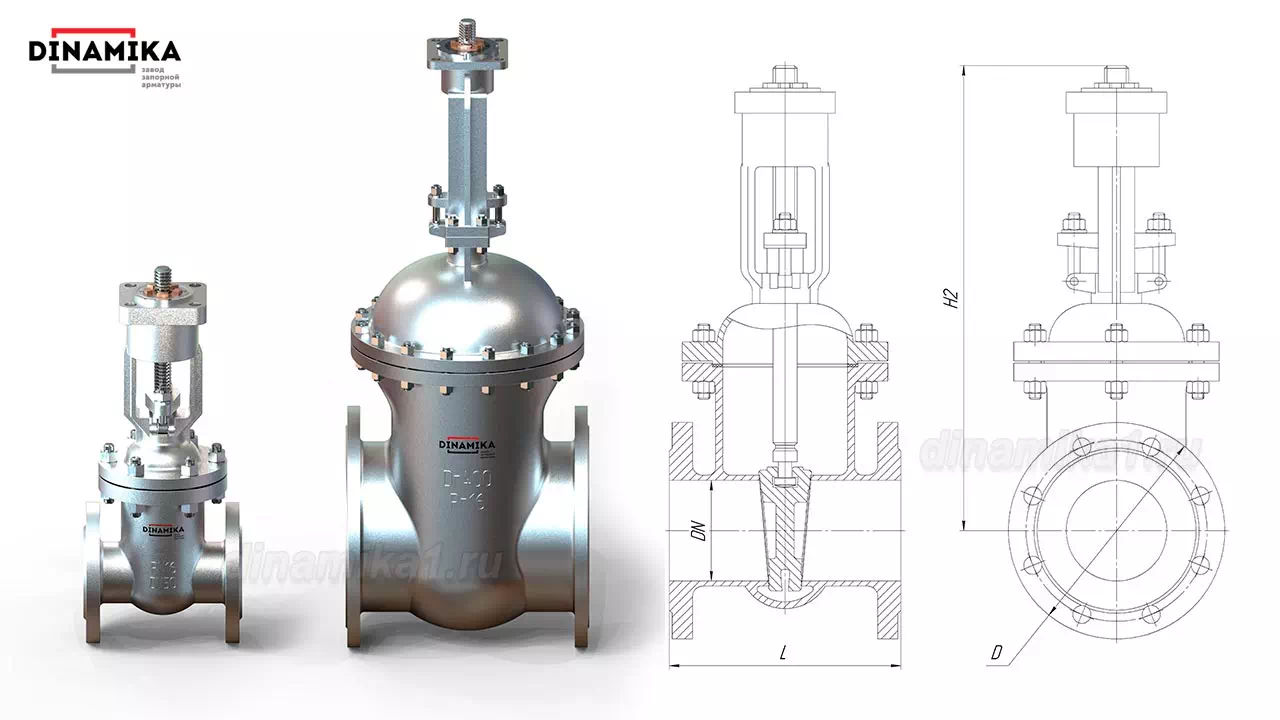

Таблица размеров согласно чертежа 30нж941нж
| Наименование | DN | L | D | Н2** |
| 30нж941нж Ду50 | 50 | 180 | 160 | По запросу |
| 30нж941нж Ду80 | 80 | 210 | 195 | По запросу |
| 30нж941нж Ду100 | 100 | 230 | 215 | По запросу |
| 30нж941нж Ду150 | 150 | 280 | 280 | По запросу |
| 30нж941нж Ду200 | 200 | 330 | 335 | По запросу |
| 30нж941нж Ду250 | 250 | 450 | 405 | По запросу |
| 30нж941нж Ду300 | 300 | 500 | 460 | По запросу |
| 30нж941нж Ду350 | 350 | 550 | 520 | По запросу |
| 30нж941нж Ду400 | 400 | 600 | 580 | По запросу |
| 30нж941нж Ду500 | 500 | 700 | 710 | По запросу |
| 30нж941нж Ду600 | 600* | 800 | 840 | По запросу |
| 30нж941нж Ду700 | 700* | 900 | 910 | По запросу |
| 30нж941нж Ду800 | 800* | 1000 | 1020 | По запросу |
| 30нж941нж Ду1000 | 1000* | 1200 | 1255 | По запросу |
| 30нж941нж Ду1200 | 1200* | 1400 | 1485 | По запросу |
| 30нж941нж Ду1400 | 1400* | 1900 | 1685 | По запросу |
| *Поставка по согласованию **В зависимости от типа электропривода высота может изменятся, уточняйте размер запросом. |
||||
| Не представленные в таблице размеры уточняйте запросом. | ||||
Характеристики 30нж941нж
Таблица характеристик 30нж941нж
| Общепромышленное обозначение | 30нж941нж | |
| Тип | ЗКЛ – задвижка нержавеющая с электроприводом | |
| Изготовление и поставка | ТУ 3742-003-27844275-2014 | |
| Присоединения | фланцевое (исп. B, по ГОСТ 33259-2015) | |
| Пропуск среды в затворе (класс) | «А» по ГОСТ Р 54808-2011 | |
| Условный проход, Ду (мм)
30лс541нж |
50, 80, 100, 150, 200, 300, 350, 400, 450, 500, 600, 700, 800, 1000, 1200, 1400 | |
| Условное давление, Ру (кг/см2) | 16 | |
| Гидравлическое сопротивление не более | 0,3 | |
| Рабочие среды | Среды: вода, пар, газообразные смеси, нефтепродукты, химически активные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие. | |
| Температура рабочей среды | От -60°С до +450°С | |
| Температура окружающей среды | От -60°С до +45°С | |
| Климатическое исполнение по ГОСТ 15150-69 | УХЛ | |
| Внешнее воздействие (сейсмостойкость) | 9 баллов по MSK | |
| Основные материалы исполнения | Корпусные детали | 12Х18Н9ТЛ |
| Клин | 12Х18Н9ТЛ | |
| Наплавки уплотнительных поверхностей затвора: седло / клин | 04Х19Н9С2 | |
| Шпиндель | 12Х18Н9Т | |
| Уплотнение сальника шпинделя | ТРГ | |
| КОФ | По согласованию | |
| Монтажное положение | 30лс941нж эл.привод | на горизонтальном трубопроводе электроприводом в верх, до Ду150 допустим наклон до 90°, до Ду300 допустим наклон до 30°, свыше Ду300 допустим наклон 5° |
| Гарантия со дня ввода в эксплуатацию | 12 месяцев | |
| Гарантия консервации (маслоК-17, ГОСТ 10877-76) | 24 месяцев | |
| Наработка на отказ | не менее 800 циклов, либо 12000 часов. | |
| Установленный средний ресурс | Не менее 3000 циклов или 80000 часов | |
| Назначенный срок службы | 30 лет. | |
| Приведённые данные в таблице являются условными, точные и отсутствующие данные предоставляются по запросу в отдел продаж с обязательным приложением карты партнёра. | ||
На задвижки по согласованию устанавливаются многооборотные, интегрированные или взрывозащищенные электроприводы, производителей — «ГЗ Электропривод», «Тулаэлектропривод», возможна комплектация блоком дистанционного управления эл. приводом.
Таблица по подбору электропривода для задвижек 30нж941нж
| Обозначение задвижки с условным проходом | Тип присоединения электропривода | Количество оборотов гайки шпинделя от «открыто» до «закрыто» | Максимальный крутящий момент необходимый для закрытия, Нм |
| 30нж941нж Ду50 | А | 15 | 52 |
| 30нж941нж Ду80 | А | 23 | 84 |
| 30нж941нж Ду100 | А | 24 | 84 |
| 30нж941нж Ду125 | Б | 24 | 110 |
| 30нж941нж Ду150 | Б | 33 | 160 |
| 30нж941нж Ду200 | Б | 43 | 160 |
| 30нж941нж Ду250 | Б | 43 | 280 |
| 30нж941нж Ду300 | Б | 53 | 300 |
| 30нж941нж Ду300 | В | 53 | 400 |
| 30нж941нж Ду350 | В | 46 | 350 |
| 30нж941нж Ду400 | В | 52 | 710 |
| 30нж941нж Ду500 | В | 64 | 900 |
Данные подбора по Ду600 — Ду1400 предоставляются по запросу
