30нж964нж Ру25 с электроприводом

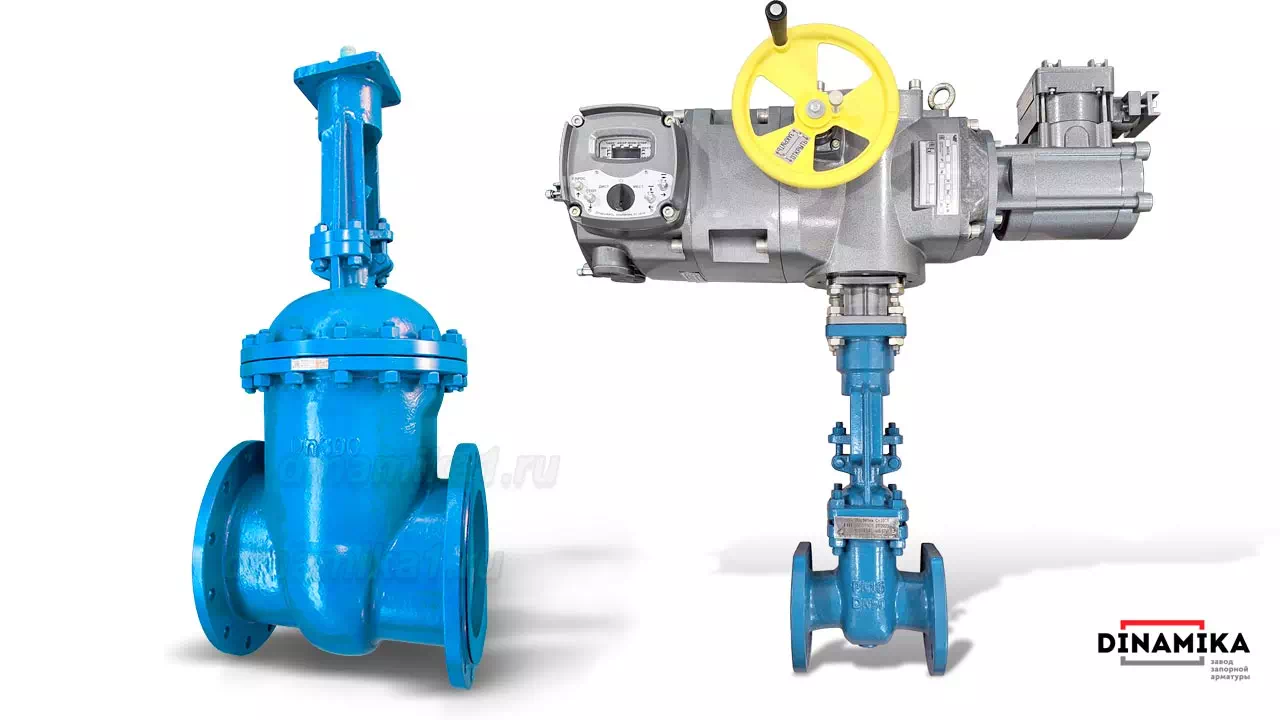

30нж964нж задвижка клиновая литая из нержавеющей стали, с отличительными свойствами в серии ЗКЛ, условное давление – Ру25, конструкция с площадкой под установку электромеханического электропривода. По своим характеристикам широко применяется на оборудовании и трубопроводах химической, нефтегазовой отрасли в климатических условиях по УХЛ. Задвижка поставляется после выходного контроля, проверки на герметичность, в комплексной комплектации – с настроенным многооборотным электроприводом, комплектом ответных фланцев и метизом. Тип и модель электропривода согласуется отдельно.
Особенности ЗКЛ 30нж964нж:
- Исполнение из литой нержавеющей стали 12х18н9тл.
- Конструкция ЗКЛ под электропривод – в общепромышленном обозначении цифра 9.
- Условное давление сред Ру25 — в общепромышленном обозначении конструкции цифра 64
- Исполнение УХЛ — в общепромышленном обозначении буквы НЖ.
- Клин — затвор с наплавкой нержавеющей износостойкой стали — в общепромышленном обозначении буквы НЖ.
Поставка продукции ведётся напрямую по цене производителя с доставкой по РФ.
Конструкция 30нж964нж
Конструкция 30нж964нж классического типа для задвижек из литья и бугельным узлом, с отличием в посадочной площадке под электропривод, площадки бывают разных видов для разных приводов и изготовлены в соответствии с ГОСТ 34287-2017.
Основные детали конструкции:
- Корпусные детали крышка и корпус с фланцами – литые ЗКЛ из хладостойкой стали по ХЛ.
- Резьбовой шпиндель – выдвижной.
- Затвор – упругий клин с наплавками из высокопрочной стали.
- Уплотнения бугельного узла и шпинделя – ТРГ.
- Фланцевое уплотнение крышки и корпуса – СНП.

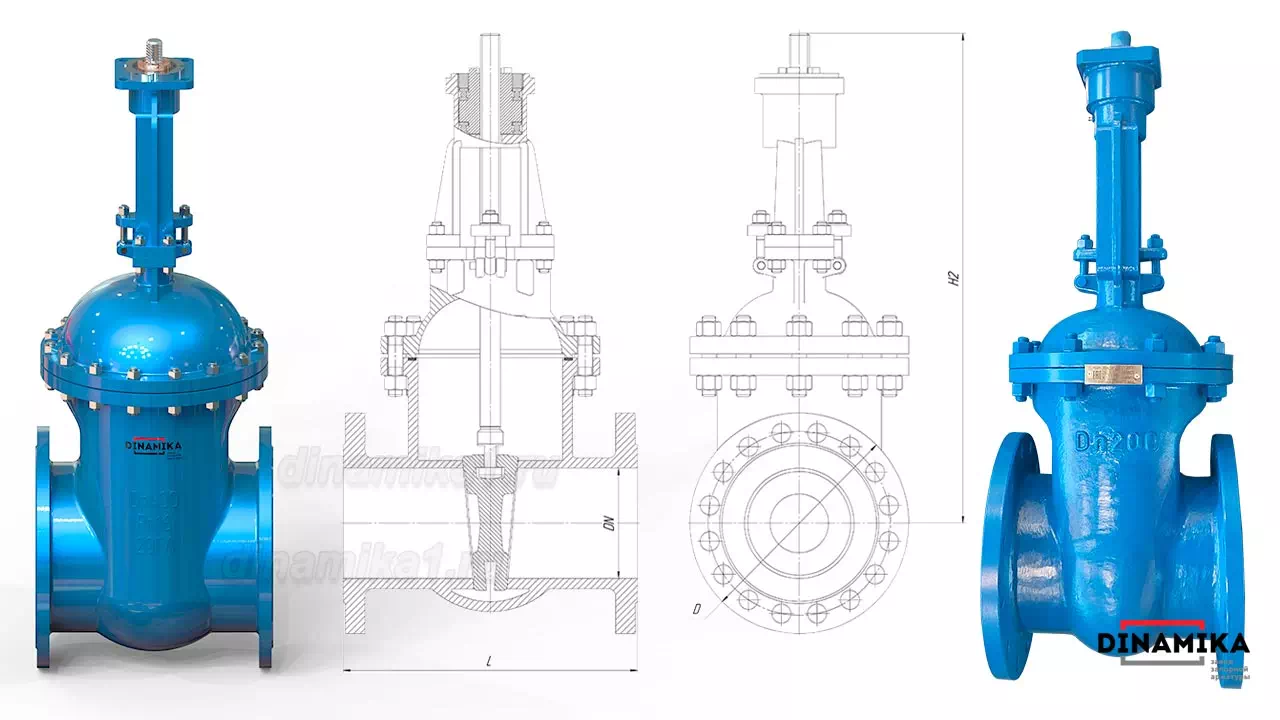

Таблица размеров согласно чертежа 30нж964нж
| Наименование | DN | L | D | Н2 |
| 30нж964нж Ду50 | 50 | 216 | 160 | По запросу |
| 30нж964нж Ду80 | 80 | 283 | 195 | По запросу |
| 30нж964нж Ду100 | 100 | 305 | 230 | По запросу |
| 30нж964нж Ду150 | 150 | 403 | 300 | По запросу |
| 30нж964нж Ду200 | 200 | 419 | 360 | По запросу |
| 30нж964нж Ду250 | 250 | 457 | 425 | По запросу |
| 30нж964нж Ду300 | 300 | 502 | 485 | По запросу |
| 30нж964нж Ду350 | 350 | 550 | 550 | По запросу |
| 30нж964нж Ду400 | 400 | 600 | 610 | По запросу |
| 30нж964нж Ду500 | 500 | 700 | 730 | По запросу |
| 30нж964нж Ду600 | 600 | 800 | 840 | По запросу |
| 30нж964нж Ду700 | 700 | 900 | 960 | По запросу |
| 30нж964нж Ду800 | 800 | 1000 | 1075 | По запросу |
| 30нж964нж Ду1000 | 1000 | 1100 | 1315 | По запросу |
| 30нж964нж Ду1200 | 1200* | — | — | По запросу |
| *Поставка по согласованию | ||||
| Не представленные в таблице размеры уточняйте запросом. | ||||
Таблица материалов 30нж964нж
| Наименование | 30нж964нж |
| Тип, по условиям эксплуатации | Нержавеющая, УХЛ |
| Корпус | Сталь 12Х18Н9Т |
| Крышка | Сталь 12Х18Н9Т |
| Клин (диски) | Сталь 12Х18Н9Т |
| Шпиндель | Сталь 12Х18Н9Т |
| Уплотнение между корпусом и крышкой (прокладка, кольцо) | СНП |
| Набивка сальника | ТРГ |
| Наплавка на кольце в корпусе | Сталь 04Х19Н9С2 |
| Наплавка на клине | Сталь 04Х19Н9С2 |
Характеристики 30нж964нж
Таблица характеристик 30нж964нж
| Общепромышленное обозначение | 30нж964нж | |
| Тип | ЗКЛ — нержавеющая задвижка клиновая литая с электроприводом | |
| Изготовление и поставка | ТУ 3742-003-27844275-2014 | |
| Присоединения | фланцевое (исп. B, по ГОСТ 33259-2015) | |
| Пропуск среды в затворе (класс) | «А» по ГОСТ Р 54808-2011 | |
| Условный проход, Ду (мм) | 50, 80, 100, 150, 200, 250, 300, 350, 400, 450, 500, 600, 700, 800, 1000, 1200 | |
| Условное давление, Ру (кг/см2) | 25 | |
| Гидравлическое сопротивление не более | 0,3 | |
| Рабочие среды | Разнородные высокоскоростные и высокотемпературные среды, вода, перегретый пар, газообразные смеси, нефтепродукты, химически активные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие. | |
| Температура рабочей среды | От -60°С до +450°С | |
| Температура окружающей среды | От -60°С до +40°С | |
| Климатическое исполнение по ГОСТ 15150-69 | УХЛ | |
| Внешнее воздействие (сейсмостойкость) | 9 баллов по MSK | |
| Основные материалы исполнения | Корпусные детали | Сталь 12Х18Н9ТЛ |
| Клин | Сталь 12Х18Н9ТЛ | |
| Наплавки уплотнительных поверхностей затвора: седло / клин | Сталь 04Х19Н9С2 / Сталь 04Х19Н9С2 | |
| Шпиндель | Сталь 12Х18Н9ТЛ | |
| Уплотнение сальника шпинделя | ТРГ | |
| КОФ | По согласованию | |
| Монтажное положение | 30нж964нж э.привод | на горизонтальном трубопроводе электроприводом вверх, до Ду150 допустим наклон до 90°, до Ду300 допустим наклон до 30°, свыше Ду300 допустим наклон 5° |
Параметры надёжности 30нж964нж
| Гарантия со дня ввода в эксплуатацию | 12 месяцев |
| Гарантия консервации (маслоК-17, ГОСТ 10877-76) | 24 месяцев |
| Наработка на отказ | не менее 800 циклов |
| Установленный средний ресурс | Не менее 3000 циклов |
| Назначенный срок службы | 30 лет. |
