30с15нж задвижка Ру40

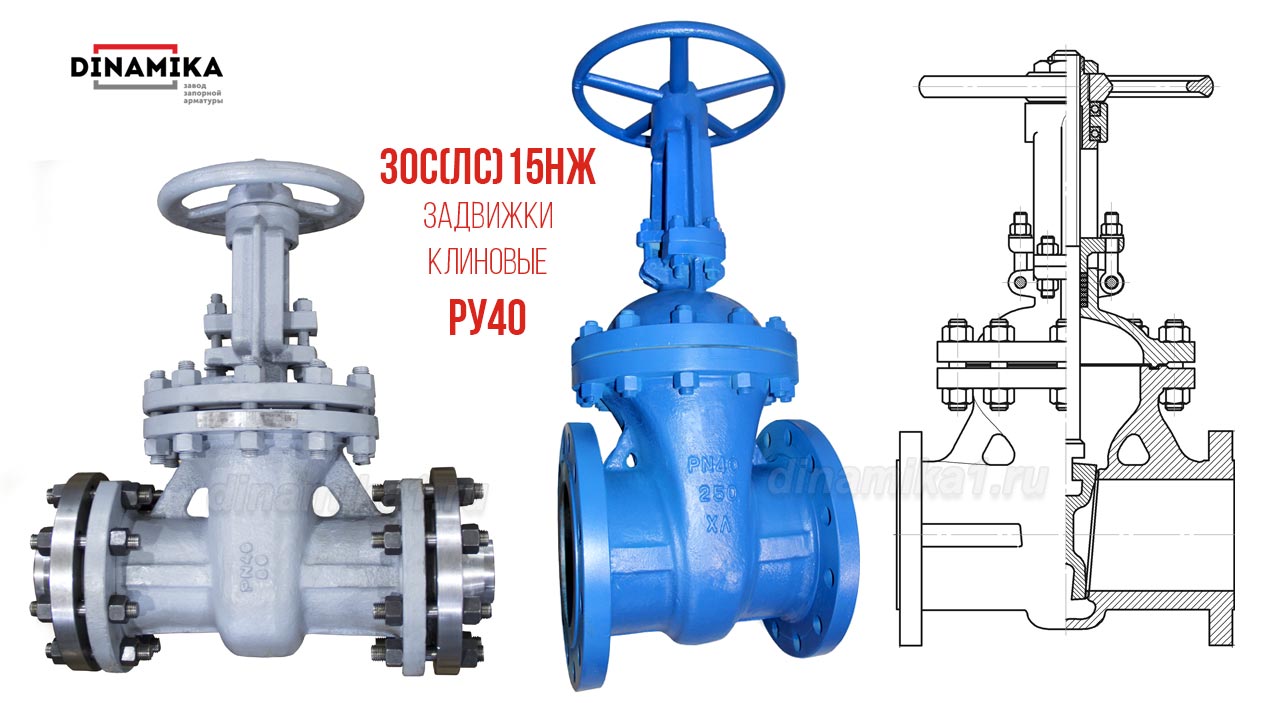

Фланцевая стальная задвижка 30с15нж – трубопроводная арматура запорного типа с ручным управлением клиновидным затвором перекрывающего проходное сечение перпендикулярно потоку. Изготовлена из стали в климатическом исполнении У1 и предназначена для эксплуатации в условиях умеренного климата в диапазоне температур от -40 до +45 градусов Цельсия. Отличительные особенности — рабочее давление до 40 кг/см2, эксплуатация с неагрессивными средами с температурой до +425 градусов Цельсия, полно проходное сечение в затворе и гидравлическое сопротивление потоку не более 0,3. Особенность низкого сопротивления и полно проходного сечения позволяют применение задвижек 30с15нж на линиях транспортировки высокоскоростных потоков сред, где недопустимо сужение трубопровода.
Предлагаем к поставке несколько типов задвижек из углеродистой стали на давление 4,0 МПа:
- 30с15нж – корпусные детали из стали ст.25Л;
- 30лс15нж – задвижка ХЛ, детали исполнены из хладостойкого сплава заготовок ст.20ГЛ;
- 30с515нж, 30лс515нж — конструкции с управлением редуктором;
- 30с941нж, 30лс915нж — конструкции задвижек Ру40 под установку электропривода.
Исполнение уплотнительных поверхностей фланцев по согласованию в соответствии с ГОСТ 33259-2015.
Номенклатура и цена 30с15нж
|
Наименование задвижки Ру40 |
Условное давление, Ру,(кг/см2) |
Корпусные детали, сталь |
Климатическое исполнение по ГОСТ 15150-69 |
Управление |
Присоединение |
Цена |
|
30с15нж Ду50 |
40 |
25Л |
У1 |
Ручное, (эл. привод по согласованию)
|
Фланцевое исполнение по ГОСТ 33259-2015 |
По запросу |
|
30с15нж Ду80 |
||||||
|
30с15нж Ду100 |
||||||
|
30с15нж Ду150 |
||||||
|
30с15нж Ду200 |
||||||
|
30с15нж Ду250 |
||||||
|
30с15нж Ду300 |
Номенклатура хладостойких задвижек Ру40
| Наименование хладостойких ЗКЛ Ру40 |
Материал корпусных деталей |
Ру (кг/см2) / Pn (МПа) |
t°C рабочей среды |
Климатическое исполнение по ГОСТ 15150-69 / (t°C окружающей среды) |
Тип присоединения (КОФ) |
|
30лс15нж Ду50 |
20ГЛ |
40 / 4,0 |
От -60°С до +450°С |
ХЛ1 / (От -60°С до +45°С) |
Фланцевое исполнение по ГОСТ 33259-2015, комплектуем КОФ и метизом |
|
30лс15нж Ду80 |
|||||
|
30лс15нж Ду100 |
|||||
|
30лс15нж Ду150 |
|||||
|
30лс15нж Ду200 |
|||||
|
30лс15нж Ду250 |
|||||
|
30лс15нж Ду300 |
Нашу продукцию можно забрать самовывозом, либо мы доставим её к Вам в любую точку РФ и страны Таможенного Союза.
30с15нж конструкция и размеры
Конструктивные особенности 30с15нж – корпусные детали задвижки исполнены из литой стали, присоединение к трубопроводу фланцевым методом, при открытии затвора шпиндель выдвигается на высоту H1.

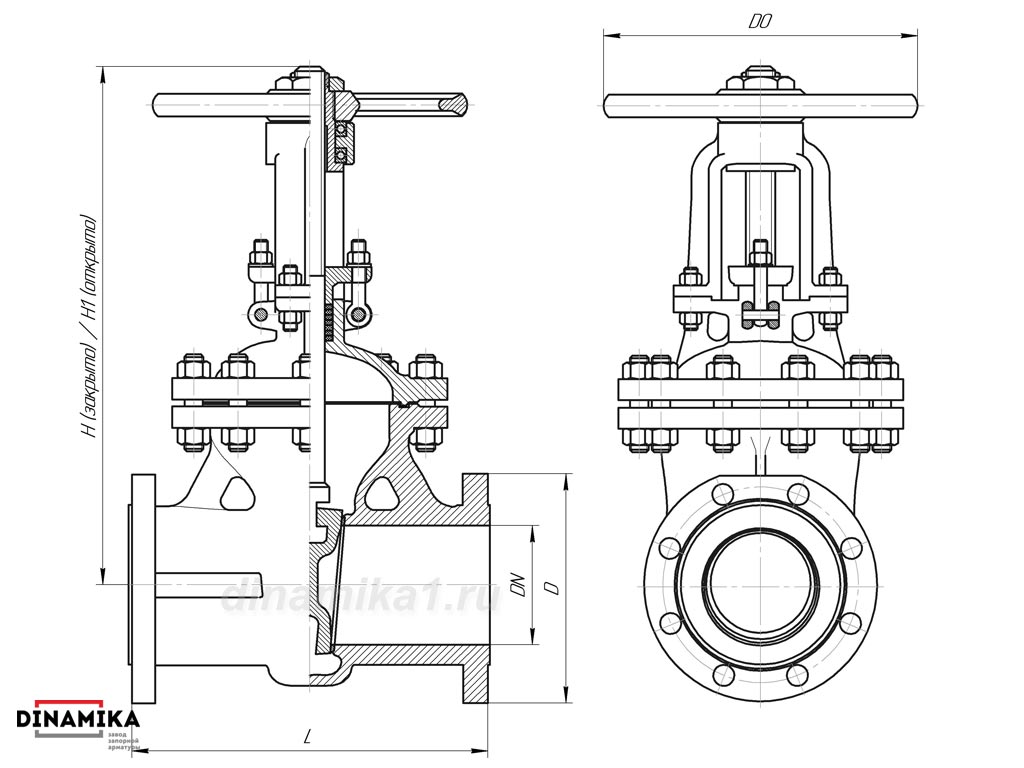

Таблица размеров 30с15нж по чертежу, вес.
|
Задвижка Ру40 |
DN |
L |
H |
H1 |
D |
D0 |
Масса, кг |
|
30с15нж Ду50 |
50 |
250 |
315 |
385 |
160 |
160 |
19 |
|
30с15нж Ду80 |
80 |
310 |
411 |
506 |
195 |
160 |
43 |
|
30с15нж Ду100 |
100 |
350 |
480 |
590 |
230 |
210 |
63 |
|
30с15нж Ду150 |
150 |
450 |
658,7 |
828 |
300 |
320 |
149 |
|
30с15нж Ду200 |
200 |
419 |
1030 |
1250 |
375 |
320 |
182 |
|
30с15нж Ду250 |
250 |
457 |
1098 |
1368 |
445 |
320 |
246 |
|
30с15нж Ду300 |
300 |
500 |
1217 |
1553 |
510 |
480 |
355 |
Характеристики 30с64нж
Таблица характеристик и материалов исполнения
|
Задвижка стальная клиновая Ру40 основные параметры по ГОСТ 9698 |
30с15нж |
30лс15нж |
|
|
Изготовление и поставка |
ТУ 3742-003-27844275-2014 |
||
|
Присоединения |
фланцевое |
||
|
Пропуск среды в затворе (класс) |
«А» по ГОСТ Р 54808-2011 |
||
|
Условный проход, Ду (мм) |
50, 80, 100, 150, 200, 250, 300 |
||
|
Условное давление, Ру (кг/см2) |
40 |
||
|
Гидравлическое сопротивление не более |
0,3 |
||
|
Рабочие среды |
Неагрессивные среды: вода, пар, газообразные смеси, нефтепродукты. |
||
|
Температура рабочей среды |
От -40°С до +450°С |
От -60°С до +450°С |
|
|
Температура окружающей среды |
От -40°С до +40°С |
От -60°С до +40°С |
|
|
Климатическое исполнение по ГОСТ 15150-69 |
У1 |
ХЛ1 |
|
|
Основные материалы исполнения |
Корпусные детали |
25Л |
20ГЛ |
|
Клин |
25Л |
20ГЛ |
|
|
Наплавки уплотнительных поверхностей затвора: седло / клин |
07Х25Н13 / 20х13 |
||
|
Шпиндель |
20х13 |
14Х17Н2 |
|
|
Набивка сальника |
АГИ, ТРГ |
ТРГ |
|
|
КОФ |
Ст.20 |
Ст.09Г2С |
|
|
Монтажное положение |
на горизонтальном трубопроводе маховиком в верх, допустим наклон не более 45° |
||
|
Управление |
Ручное (маховик) |
||
|
Гарантия |
12 месяцев со дня ввода в эксплуатацию |
||
|
Наработка на отказ |
не менее 500 циклов, либо 12000 часов. |
||
|
Установленный средний ресурс |
Не менее 2000 циклов или 80000 часов |
||
|
Установленный, средний срок службы не менее |
15 лет. |
||
|
Отсутствующие данные предоставляются по запросу. |
|||
