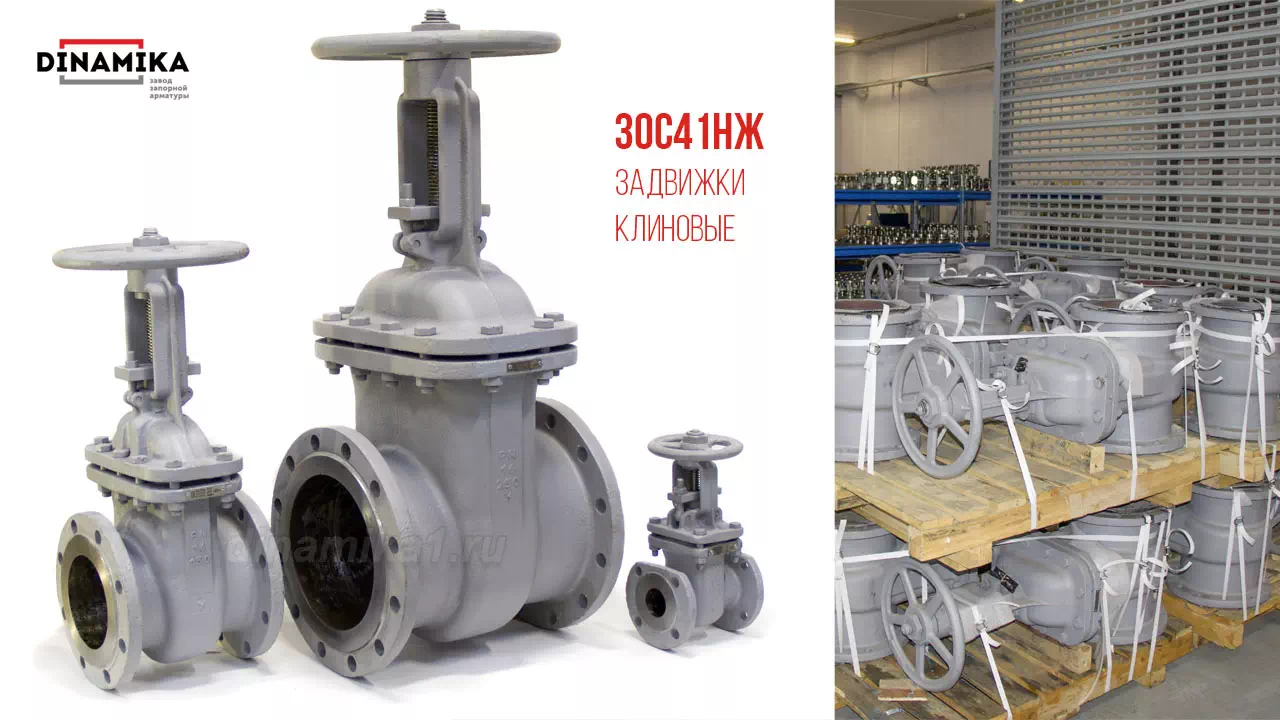

Задвижка 30с41нж стальная клиновая
Запорное оборудование трубопроводов общепромышленного назначения с обозначением 30с41нж относится к ЗКЛ задвижкам Ру16 с клиновидным однодисковым и двухдисковым типом затвора, корпусные детали в совокупности с фланцами выполнены методом литья углеродистого сплава стали.
В описании на различных информационных ресурсах общепромышленные обозначения запорной арматуры дополняются техническими сокращениями, отражающими технические и конструктивные особенности. На примере 30с41нж Ру16 Ду100 Исп.1, расшифровка обозначений:
- «30» — ЗКЛ (клиновая, литая);
- «С» — корпусные детали отлиты из стали ст.20Л (ст.25Л);
«ЛС» — детали исполнены из стальных заготовок ст.20ГЛ. - «41» — тип конструкции по справочнику конструкторского бюро;
«541» — конструкция 41-ой задвижки оборудована редуктором;
«941» — управление подготовлено для установки электропривода. - «НЖ» нержавеющая сталь (наплавка на уплотнениях седла и клина);
- Ру16 — условное давление в кг/см2;
- Ду100 — условный проход (диаметр условный) в миллиметрах.
- Исп.1 — первое исполнение уплотнительных поверхностей фланцев по ГОСТ 33259-2015.
Номенклатура и цена 30с41нж
Цена на 30с41нж договорная под потребности клиента, оптимизируется по индивидуальному согласованию заказчика со специалистом компании, который принимает во внимание все аспекты влияющие на стоимость задвижки, делая её приемлемой и оптимальной для обоих сторон.
В учёт берутся основные факторы и параметры, влияющие на цену задвижки 30с41нж, как-то:
- Климатически условия в месте монтажа, возможные исполнения для климата — по У1, ХЛ1, соответственно исполнение из углеродистой или хладостойкой легированной стали — марка 30лс41нж.
- Тип и загрязнённость сред, давление, температура и агрессивность, это основные параметры по которым наш сотрудник может предложить вариант альтернативной запорной арматуры.
- Требуемый, возможный и необходимый класс герметичности.
Необходимый класс герметичности может быть не всегда максимальным — «А», что также влияет на стоимость. Например, применение в сфере коммунальных хозяйств и агрохозяйств в большинстве случаев обходятся запорными устройствами герметичности от «В» до «С». - Оборудование ЗКЛ 30с41нж управляющим редуктором или электроприводом касательно диаметров 350 -500 мм, это уже другая общепромышленная марка задвижки и другая ценовая категория.
- Комплектация ответными фланцами КОФ.
- Доставка до места назначения, самовывоз или доставка в любую точку РФ.
В стандартном исполнении номенклатура поставляемой продукции представлена в таблице ниже.
Номенклатура задвижки фланцевые 30с41нж Ру16
| Наименование | Ру,(кг/см2) | Управление | Присоединение | Цена |
| 30с41нж Ду50 | 16 | Ручное, (эл. привод по согласованию) | Фланцевое исполнение по ГОСТ 33259-2015 | По запросу |
| 30с41нж Ду80 | ||||
| 30с41нж Ду100 | ||||
| 30с41нж Ду150 | ||||
| 30с41нж Ду200 | ||||
| 30с41нж Ду250 | ||||
| 30с41нж Ду300 | ||||
| 30с41нж Ду 350 | ||||
| Задвижки 41-ой серии Ду350 — Ду500 поставляются с редукторным управлением, либо под электропривод |
||||
30с41нж конструкция и материалы
Внешне отличающихся конструкций 30с41нж много, что их объединяет это клиновидный затвор, перекрывающий потоки перпендикулярно, выдерживающий резкие перепады давлений. Конструкция задвижки такова, что данная трубопроводная арматура применяется на трубопроводах в сложных условиях эксплуатации, с предельными температурами и высокоскоростными потоками.
Конструктивные особенности задвижки 30с41нж:
- «выдвижной шпиндель» — управляющий резьбовой шток с клином, по мере открытия проходного сечения в корпусе поднимается, занимая некоторое дополнительное пространство.
- «литая фланцевая» — фланцы отливаются в заготовке вместе с корпусом, в отличии от кованных заготовок.
- «Задвижка полнопроходная» — размер прохода в затворе одинаков с условным проходом фланцевых патрубков.
- «однодисковая» — затвор состоит из одного клина жёсткого или упругого типа.
- «двухдисковая» — клиновидный затвор 30с41нж из состоит из парных дисков, подстраивающихся под посадочные сёдла.
По материалам задвижки 41-ой серии можно разделить на стальные из углеродистой стали, хладостойкие из легированной стали 30лс41нж, нержавеющие из коррозиестойких сплавов стали. На примере поставляемой нашим предприятием стальной задвижки 30с41нж Ду50 Ру16, представляем конструкцию подетально с указанием материалов исполнения.

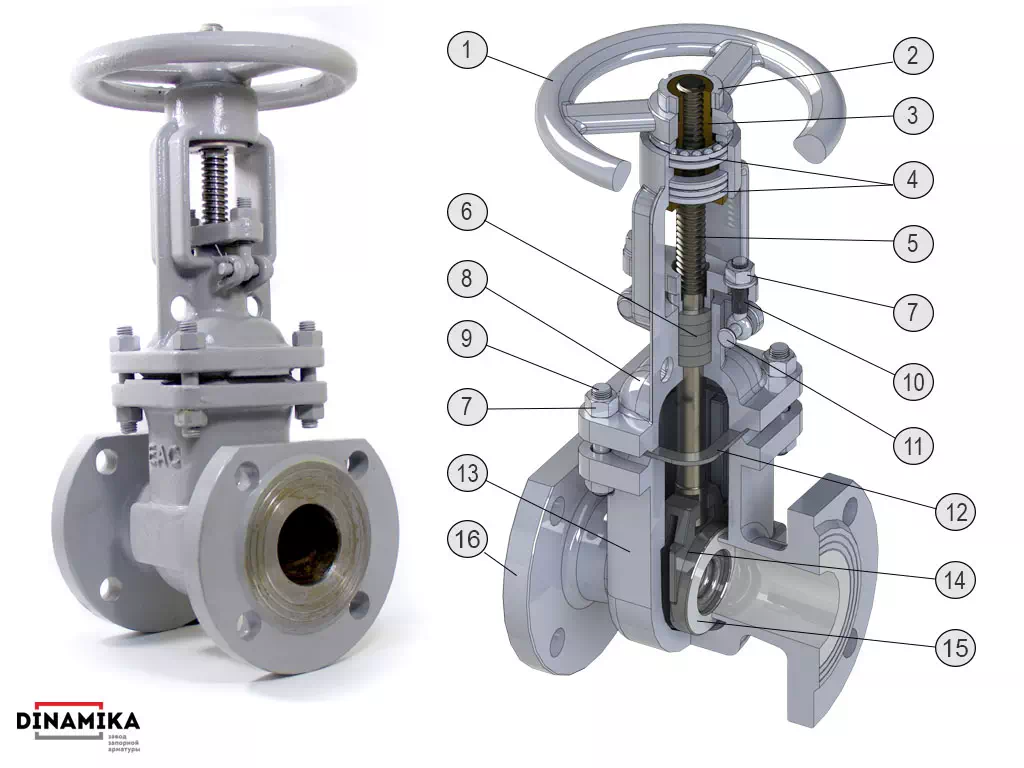

Таблица исполнений 30с41нж материалы деталей по чертежу
| Материалы деталей | |||
| № | Наименование детали | 30с41нж | 30лс41нж |
| 1 | Маховик | Ст.20, 20Л | Ст.20ГЛ, 09Г2С, 20Х13 |
| 2 | Контрогайка | Ст.35 | |
| 3 | Втулка резьбовая | Лц 40С | |
| 4 | Подшипники | Ст. GR15 | |
| 5 | Шпиндель | Ст.20Х13, 30Х13 | |
| 6 | Набивка сальника | ТРГ | |
| 7 | Гайка | Ст.25 | |
| 8 | Крышка | Ст.20Л, | |
| 9 | Шпилька | Ст.35 | Ст.40Х, 20ХН3А |
| 10 | Болт откидной | ||
| 11 | Шплинт | Ст.20 | Ст.20 |
| 12 | Прокладка | Паронит, ТРГ, СНП | |
| 13 | Корпус | Ст.20, 25Л | Ст.20ГЛ |
| 14 | Клин (диски) | Ст.20, 20Л, 20Х13 | Ст.20ГЛ, 20Х13, 30Х13 |
| 15 | Наплавка на клине | На ст.20 ст.20Х13 | ЦН-6, ЦН-12М, ЦН-12М |
Размеры ЗКЛ 30с41нж, присоединение к трубопроводу.
Задвижка 30с41нж монтируется на трубопровод фланцевым соединением на давление сред до 16 кг/см2, исполнение уплотнительных поверхностей 1 по ГОСТ 33259-2015. Запорная арматура комплектуется ответными фланцами с крепежом по согласованию с заказчиком.

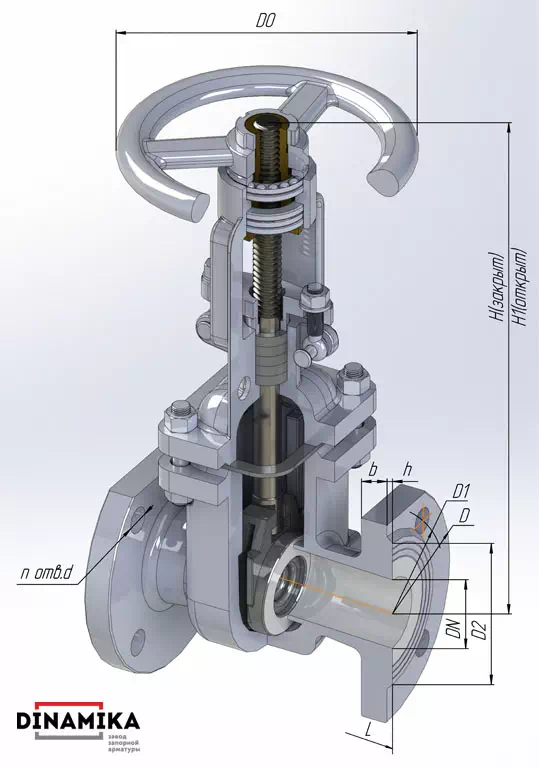

Таблица размеров 30с41нж по чертежу
| PN | DN | L | D | D1 | D2 | h | b | d | n | H | H1 |
| 16 | 50 | 180 | 160 | 125 | 102 | 3 | 14 | 18 | 4 | 285 | 369 |
| 80 | 210 | 195 | 160 | 133 | 3 | 17 | 18 | 4 | 373 | 460 | |
| 100 | 230 | 215 | 180 | 158 | 3 | 17 | 18 | 8 | 497 | 606 | |
| 150 | 280 | 280 | 240 | 212 | 3 | 21 | 22 | 8 | 645 | 815 | |
| 200 | 330 | 335 | 295 | 268 | 3 | 23 | 22 | 12 | 768 | 986 | |
| 250 | 330 | 405 | 355 | 320 | 3 | 27 | 26 | 12 | 1025 | 1304 | |
| 300 | 500 | 460 | 410 | 370 | 4 | 27 | 26 | 12 | 1188 | 1532 | |
| 350 | 550 | 520 | 470 | 430 | 4 | 30 | 26 | 16 | 1248 | 1623 |
Популярная у монтажников запорной арматуры, универсальная по проводимости разнородных сред стальная задвижка 30с41нж поставляется нашим предприятием в регионы России с доставкой заказчику.
30с41нж характеристики
Основные параметры характеристик 30с41нж по ГОСТ 9698.
Номинальные давления по ГОСТ 26349.
Пробные и рабочие давления по ГОСТ 356.
Рабочие среды
| Наименование | Ду (мм) |
Ру (кг/см2) |
Среды рабочие | t°C (рабочая) | Минимальная t°C (окруж. среды) |
Условия эксплуатации ГОСТ 15150-69 |
| 30с41нж | 50 — 350 | 16 | Вода, пар, нефтепродукты | -40 +425 | -40 | У1, Т1 |
| 30лс41нж | -60 +425 | -60 | ХЛ1 |
Таблица основных материалов 30с(лс)41нж.
| Марка стальной задвижки | Материал корпусных деталей | Седло, клин | Наплавка уплотнительных поверхностей |
| 30с41нж | 20, 25Л. | 20, 25Л | 20х13 |
| 30лс41нж | 20ГЛ | 09Г2С, 20Х13, 30Х13 | ЦН-6, ЦН-12М, ЦН-12М |
Герметичность 30с41нж

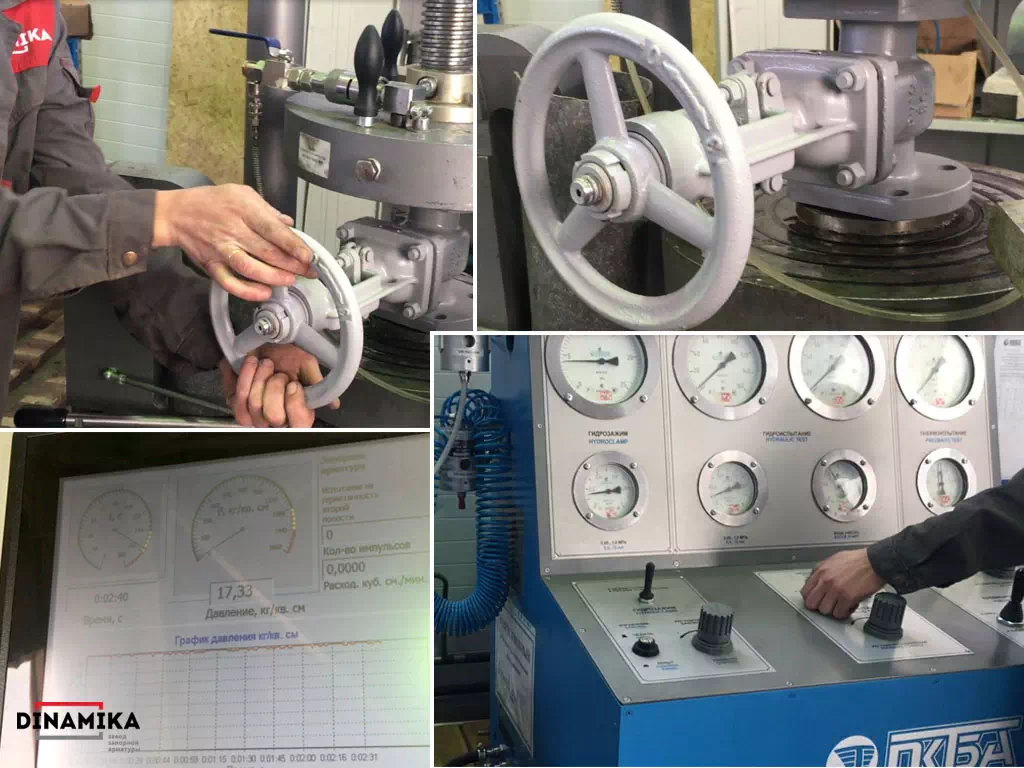

Задвижки 30с41нж класса герметичности «А» по ГОСТ Р 54808 — 2011, проходит выходной контроль в обязательном порядке. Перед поставкой заказчику проводятся испытания запорной арматуры на герметичность с использованием аккредитованного сертифицированного оборудования — стенда испытаний ПКТБА-С-З-300/36.
Испытания проводятся по трём показателям:
- Герметичность и прочность корпуса давлением выше номинального в 1,5 раза.
- Герметичность затвора давлением выше номинального в 1,1 раза.
- Работоспособность под номинальным давлением, трёхразовое открытие закрытие затвора.
На основании испытаний 30с41нж присваивается класс герметичности.
После чего продукция отправляется на склад хранения, комплектуется КОФ и готовятся к отправке заказчику.
Показатели надёжности 30с41нж гарантия
| Гарантия 30с41нж | |
| Гарантия со дня ввода в эксплуатацию | 12 месяцев |
| Гарантия со дня отгрузки производителем | 18 месяца |
| Показатели надежности | |
| Наработка на отказ | не менее 400 циклов или 12000 часов |
| Установленный средний ресурс | не менее 2000 циклов |
| Установленный срок службы | не менее 10 лет |
