30с515нж задвижка клиновая с редуктором
Трубопроводная задвижка 30с515нж классифицируется как запорная арматура общепромышленного назначения. Выделяется из семейства клиновых задвижек по исполнению из стали, рабочему давлению не более 40 кг/см2, и ручному управлению в комплектации управляющим редуктором, позволяющим усилить мощность и крутящий момент при открытии – закрытии. Применение только промышленное на трубопроводах, газопроводах с нейтральными и агрессивными средами в широком диапазоне климатических условий в зависимости от исполнения по материалам.
Промышленное производственное предприятие «Динамика» предлагает на продажу три типа исполнений задвижек с редуктором Ру40, Ду250 – Ду500:
- 30с515нж– в исполнение из углеродистой литой стали 20Л/25Л, неагрессивные рабочие среды от -40 до +425 градусов Цельсия, для умеренного климата.
- 30лс515нж – в исполнение из хладостойкой литой стали 25ГЛ, рабочие среды от -60 до +425 градусов Цельсия, для умеренного и холодного климата.
- 30нж515нж – в исполнение из коррозиестойкой литой стали 12х18н9тл, рабочие среды от -60 до +565 градусов Цельсия, для умеренного и холодного климата с повышенной влажностью, с возможностью проводимости высокотемпературных агрессивных сред.
По конструкции и исполнению корпусных деталей все вышеописанные типы арматуры относятся к редукторным ЗКЛ с фланцевым присоединением по ГОСТ 33259-2015. Основные детали конструкции изготовлены металлообработкой литых поковок стали, исполнение и поставка согласно технических условий ТУ 3741-003-27844275-2014 в соответствии ТР СТ 010/2013.
Конструкция 30с515нж материалы и деталировка
Материалы конструкции 30с515нж применяются в соответствии необходимых характеристик эксплуатации задвижки, и разделяются на три вида:
- Стальная задвижка с редуктором Ру40 – для неагрессивных сред общепромышленного назначения.
- Хладостойкая «Холодная задвижка Ру40 с редуктором» – для неагрессивных сред с пониженной температурой окружающей среды, номенклатурное общепромышленное обозначение 30лс515нж.
- Нержавеющая задвижка Ру40 с редуктором – для агрессивных и нейтральных сред в широком охвате климатических условий по УХЛ, номенклатурное общепромышленное обозначение 30нж515нж.

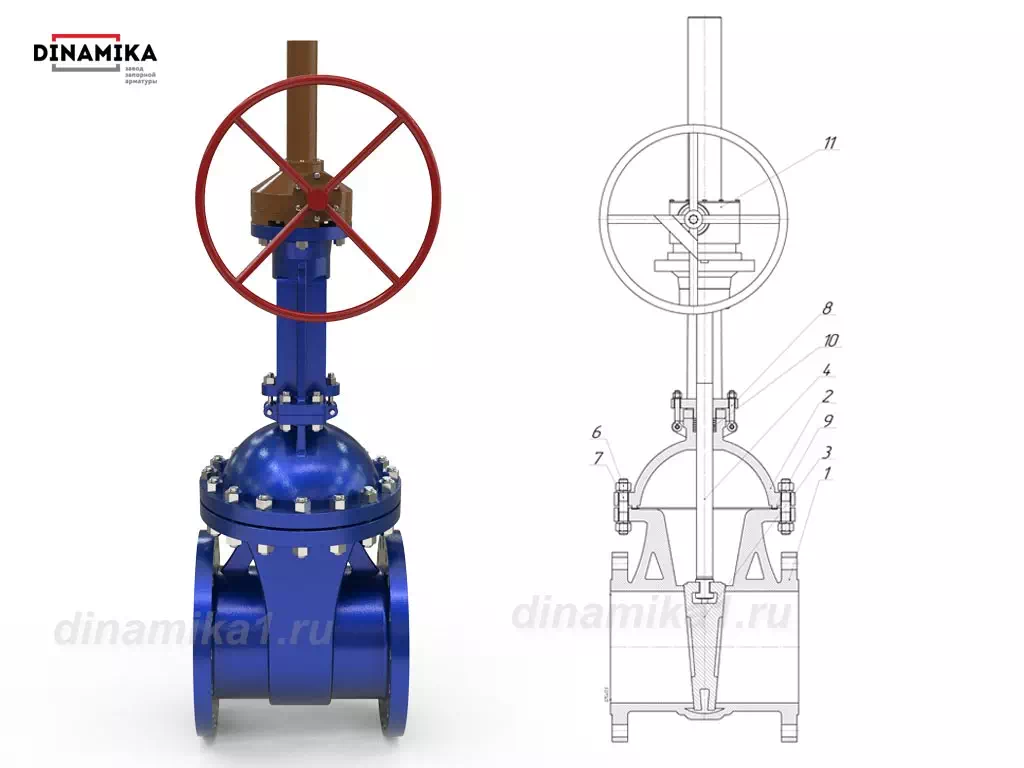

Одно из главных преимуществ конструкции то, что она разборная и простая в техобслуживании, ремонт возможен на месте монтажа без снятия с трубопровода. Ниже представлен чертёж 30с515нж с деталировкой.
Таблица материалов деталей в соответствии чертежа задвижек 30с(лс,нж)515нж
| № | Наименование | 30с515нж | 30лс515нж | 30нж515нж |
| Тип задвижки, по условиям эксплуатации | Стальная, У1 | Хладостойкая, ХЛ1 | Нержавеющая, УХЛ | |
| 1 | Корпус | Сталь 20Л/25Л | Сталь 20ГЛ | Сталь 12Х18Н9ТЛ |
| 2 | Крышка | Сталь 20Л/25Л | Сталь 20ГЛ | Сталь 12Х18Н9ТЛ |
| 3 | Клин (диски) | Сталь 20Л/25Л | Сталь 20ГЛ | Сталь 12Х18Н9ТЛ |
| 4 | Шпиндель | Сталь 20Х13 | Сталь 14Х17Н2 | Сталь 12Х18Н9Т |
| 5 | Гайка шпинделя | Сталь 45, Латунь ЛС59-1 | Латунь ЛС59-1 | Латунь ЛС59-1 |
| 6 | Гайка | Сталь 25 | Сталь 35Х | Сталь 12Х18Н9Т |
| 7 | Шпилька, болт | Сталь 35 | Сталь 40Х | Сталь 45Х14Н14В2М |
| 8 | Болт откидной | Сталь 35 | Сталь 40Х | Сталь 45Х14Н14В2М |
| 9 | Уплотнение между корпусом и крышкой (прокладка, кольцо) | Паронит, ТРГ | ТРГ | ТРГ |
| 10 | Набивка сальника | АГИ, ТРГ | ТРГ | ТРГ |
| 11 | Подшипник | По ГОСТ 7872-89 | ||
| 12 | Наплавка на кольце в корпусе | Сталь 07Х25Н13 | Сталь 04Х19Н9С2 | |
| 13 | Наплавка на клине | Сталь по типу 20Х13 | — | |
| Производитель задвижек 30с515нж оставляет за собой право на внесение изменений в конструкцию отдельных узлов, не ухудшающих качество и эксплуатационные характеристики изделия, без предварительного уведомления. | ||||
Размеры 30с541нж

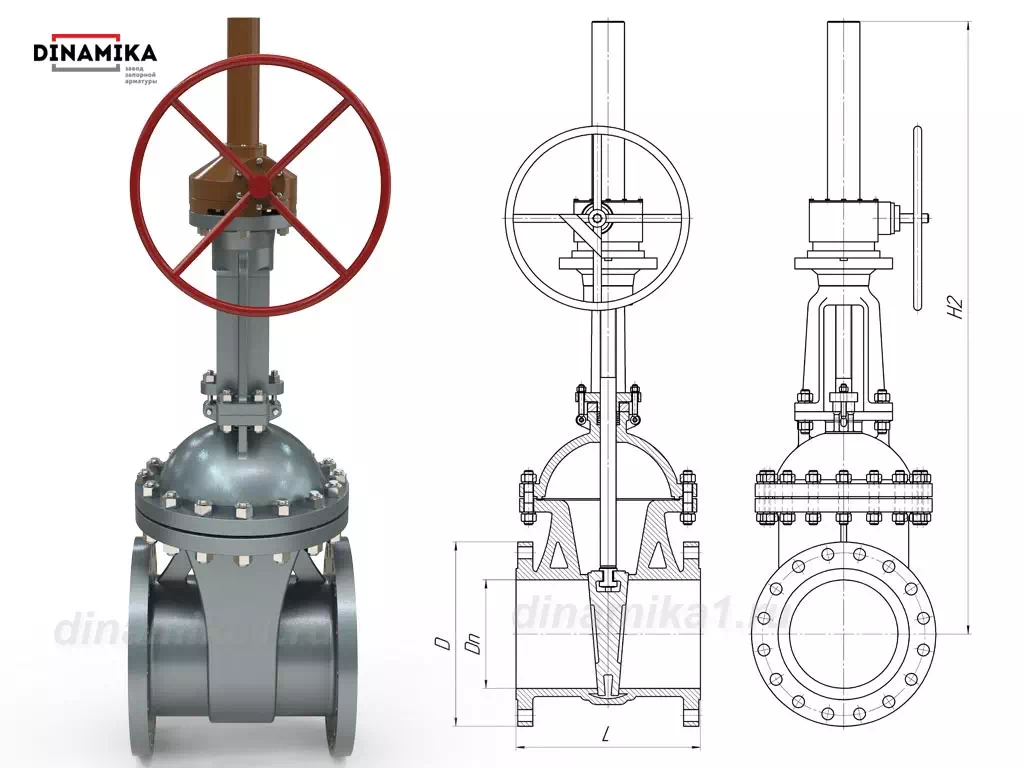

Таблица размеров согласно чертежа 30с515нж
| Наименование | DN, (мм) | L, (мм) | D, (мм) | Н2, (мм) |
| 30с515нж Ду250 | 250 | 457 | 445 | 1420 |
| 30лс515нж Ду250 | ||||
| 30нж515нж Ду250 | ||||
| 30с515нж Ду300 | 300 | 502 | 510 | 1720 |
| 30лс515нж Ду300 | ||||
| 30нж515нж Ду300 | ||||
| 30с515нж Ду350 | 350 | 762 | 570 | 1625 |
| 30лс515нж Ду350 | ||||
| 30нж515нж Ду350 | ||||
| 30с515нж Ду400 | 400 | 838 | 655 | 2040 |
| 30лс515нж Ду400 | ||||
| 30нж515нж Ду400 |
Недостающие размеры и вес запорной арматуры согласуются заявкой в отдел продаж.
30с515нж характеристики
Таблица характеристик 30с515нж
| Обозначение характеристик | 30с515нж | 30лс515нж | 30нж515нж |
| Условный проход Ду (Dn), мм. | 250; 300; 350; 400; 500 | ||
| Условное давление сред Ру | 40 кг/см2 | ||
| Среды рабочие | Вода, пар, нефтепродукты, неагрессивные жидкие и газообразные смеси | Вода, пар, газы, нефтепродукты, агрессивные жидкие и газообразные смеси. | |
| t°C (рабочая) | От -40 до +450 | От -60 до +450 | От -60 до +565 |
| Минимальная
t°C (окруж. среды) |
-40 | -60 | |
| Герметичность | «А» по ГОСТ 9544-2015 | ||
| Материалы исполнения -сталь | 20, 25Л. | 20ГЛ | ст.12Х18Н9ТЛ |
| Исполнение ГОСТ 15150-69 | У1 | ХЛ1 | УХЛ1 |
| Управление | Ручное, редукторное (редуктор поставляется в комплекте и входит в цену 30с515нж) | ||
| Присоединение к трубопроводу | Фланцевое по ГОСТ 33259-2015, по согласованию комплектуем КОФ | ||
| Средний срок службы | 30 лет | ||
| Средний ресурс | 3000 циклов | ||
| Средняя наработка на отказ | 750 циклов | ||
| Гарантийный срок | 1 год | ||
| Основные параметры по ГОСТ 9698, номинальные давления по ГОСТ 26349, пробные и рабочие давления по ГОСТ 356. | |||
