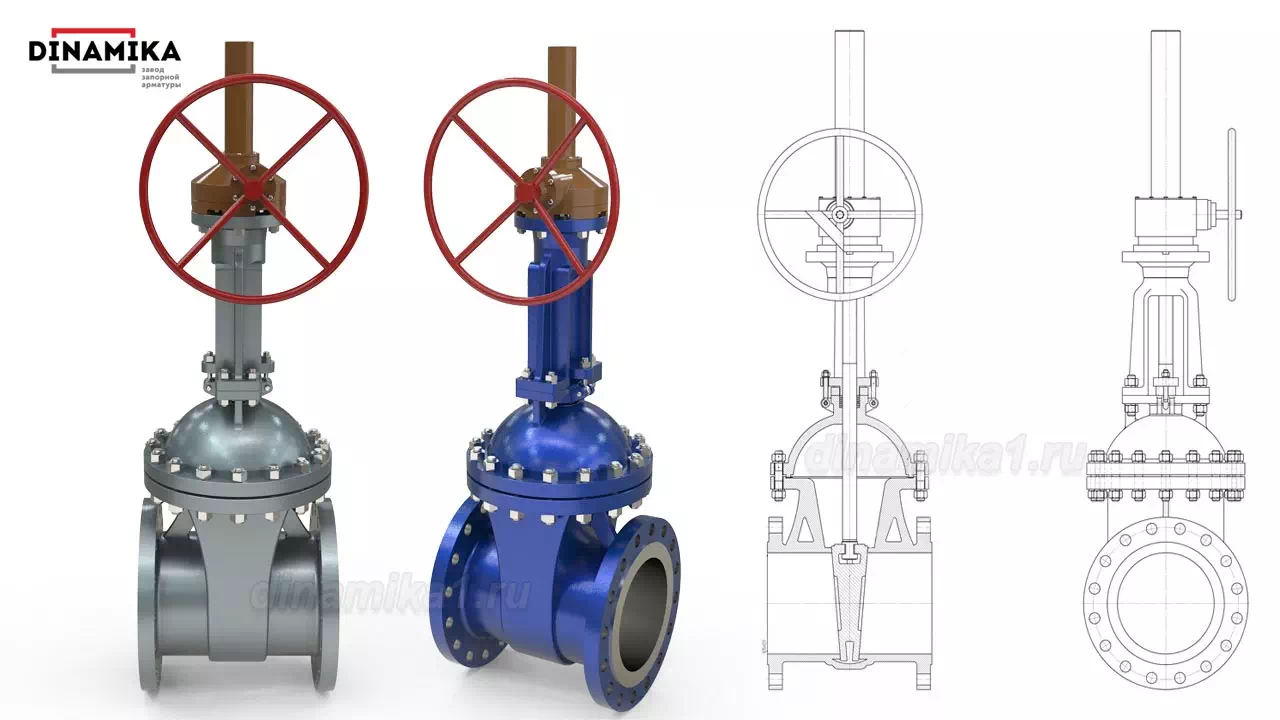

30с541нж задвижка клиновая с редуктором
30с541нж задвижка клиновая стальная с ручным редукторным управлением применяется в промышленности на трубопроводных магистралях большого условного прохода в качестве запорного устройства. Применение редуктора необходимо для усилия крутящего момента и управления затвором большой массы, так как размер и вес клина очень значителен на больших диаметрах задвижек.
Несколько вариантов исполнений задвижек с редуктором Ру16 позволяют применение трубопроводной арматуры в широком диапазоне климатических условий и рабочих температур:
- 30с541нж – в исполнение из углеродистой литой стали 20Л/25Л от -40 до +425 градусов Цельсия.
- 30лс541нж – в исполнение из хладостойкой литой стали 25ГЛ от -60 до +425 градусов Цельсия.
- 30нж541нж – в исполнение из коррозиестойкой литой стали 12х18н9тл от -60 до +565 градусов Цельсия.
Общепромышленные стальные задвижки Ру16 с редуктором
|
Задвижки с редуктором Ру16 |
Ду, (мм)* |
Ру, МПа /(кг/см2) |
Исполнение по ГОСТ 15150-69 / материал корпусных деталей |
Присоединение |
|
30с541нж |
350; 400; 500. |
1,6 / 16 |
У1 / ст.20Л |
Фланцевое ГОСТ 33259-2015 |
|
30лс541нж |
ХЛ1 / ст.25ГЛ |
|||
|
30нж541нж |
УХЛ / ст.12Х18Н9ТЛ |
|||
|
* Диаметры выше 500 мм до 1200 мм поставляются по согласованию. |
||||

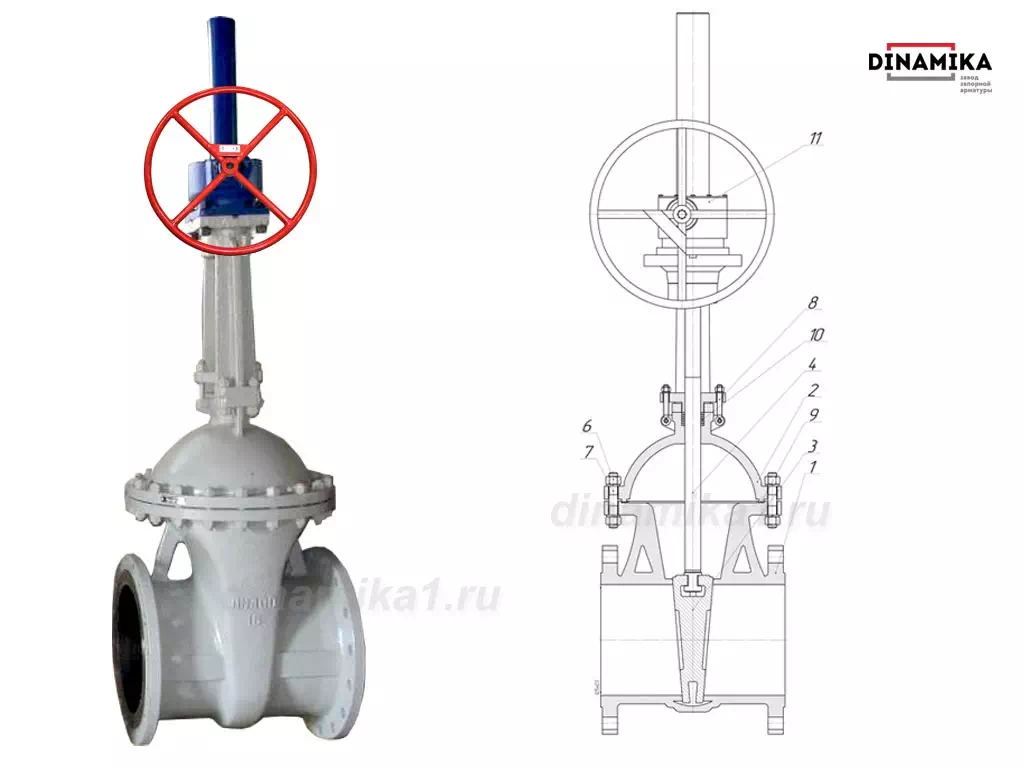

Конструкция 30с541нж материалы деталей
Конструкция 30с541нж состоит из верхней корпусной части оборудованной управляющим редуктором и бугельным уплотнением управляющего шпинделя, шпинделя перемещающего вертикально клиновидный затвор и нижней части корпуса с полнопроходным сечением с посадочными сёдлами из высокопрочного металла.
Таблица материалов деталей 30с(лс,нж)541нж задвижек с редуктором
|
№ |
Наименование |
30с541нж |
30лс541нж |
30нж541нж |
|
Тип, по условиям эксплуатации |
Стальная, У1 |
Хладостойкая, ХЛ1 |
Нержавеющая, УХЛ |
|
|
1 |
Корпус |
Сталь 20Л/25Л |
Сталь 20ГЛ |
Сталь 12Х18Н9ТЛ |
|
2 |
Крышка |
Сталь 20Л/25Л |
Сталь 20ГЛ |
Сталь 12Х18Н9ТЛ |
|
3 |
Клин (диски) |
Сталь 20Л/25Л |
Сталь 20ГЛ |
Сталь 12Х18Н9ТЛ |
|
4 |
Шпиндель |
Сталь 20Х13 |
Сталь 14Х17Н2 |
Сталь 12Х18Н9Т |
|
5 |
Гайка шпинделя |
Сталь 45, Латунь ЛС59-1 |
Латунь ЛС59-1 |
Латунь ЛС59-1 |
|
6 |
Гайка |
Сталь 25 |
Сталь 35Х |
Сталь 12Х18Н9Т |
|
7 |
Шпилька, болт |
Сталь 35 |
Сталь 40Х |
Сталь 45Х14Н14В2М |
|
8 |
Болт откидной |
Сталь 35 |
Сталь 40Х |
Сталь 45Х14Н14В2М |
|
9 |
Уплотнение между корпусом и крышкой (прокладка, кольцо) |
Паронит, ТРГ |
ТРГ |
ТРГ |
|
10 |
Набивка сальника |
АГИ, ТРГ |
ТРГ |
ТРГ |
|
11 |
Подшипник |
По ГОСТ 7872-89 |
||
|
Наплавка на кольце в корпусе |
Сталь 07Х25Н13 |
Сталь 04Х19Н9С2 |
||
|
Наплавка на клине |
Сталь по типу 20Х13 |
— |
||
Размеры 30с541нж

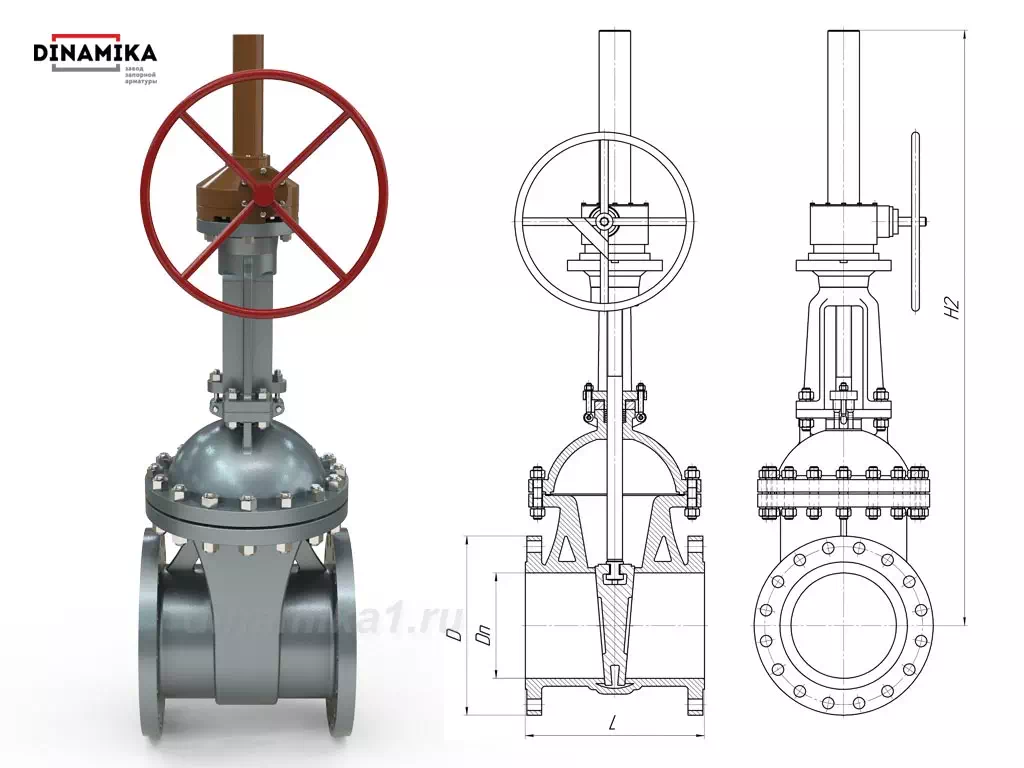

Таблица размеров согласно чертежа 30с541нж
|
Наименование |
DN |
L |
D |
Н2 |
|
30с541нж Ду350 |
350 |
550 |
520 |
1590 |
|
30с541нж Ду400 |
400 |
600 |
580 |
1710 |
|
30с541нж Ду500 |
500 |
700 |
710 |
2170 |
|
30с541нж Ду600 |
600* |
800 |
840 |
2325 |
|
30с541нж Ду700 |
700* |
900 |
910 |
2825 |
|
30с541нж Ду800 |
800* |
1000 |
1020 |
3480 |
|
30с541нж Ду100 |
1000* |
1200 |
1255 |
4280 |
|
30с541нж Ду1200 |
1200* |
1400 |
1485 |
5090 |
| *Поставка по согласованию | ||||
Характеристики 30с541нж
Таблица характеристик 30с541нж
|
Обозначение характеристик |
30с541нж |
30лс541нж |
30нж541нж |
|
Условный проход Ду (Dn), мм. |
350; 400; 500 (600; 700; 800; 1000; 1200 по согласованию) |
||
|
Условное давление сред Ру |
16 кг/см2 |
||
|
Среды рабочие |
Вода, пар, нефтепродукты, неагрессивные жидкие и газообразные смеси |
Вода, пар, газы, нефтепродукты, агрессивные жидкие и газообразные смеси. |
|
|
t°C (рабочая) |
От -40 до +450 |
От -60 до +450 |
От -60 до +565 |
|
Минимальная t°C (окруж. среды) |
-40 |
-60 |
|
|
Герметичность |
«А» по ГОСТ 9544-2015 |
||
|
Материалы исполнения -сталь |
20, 25Л. |
20ГЛ |
ст.12Х18Н9ТЛ |
|
Исполнение ГОСТ 15150-69 |
У1 |
ХЛ1 |
УХЛ1 |
|
Присоединение к трубопроводу |
Фланцевое по ГОСТ 33259-2015, по согласованию комплектуем КОФ |
||
|
Средний срок службы |
30 лет |
||
|
Средний ресурс |
3000 циклов |
||
|
Средняя наработка на отказ |
750 циклов |
||
|
Гарантийный срок |
1 год |
||
|
Основные параметры по ГОСТ 9698, номинальные давления по ГОСТ 26349, пробные и рабочие давления по ГОСТ 356. |
|||
