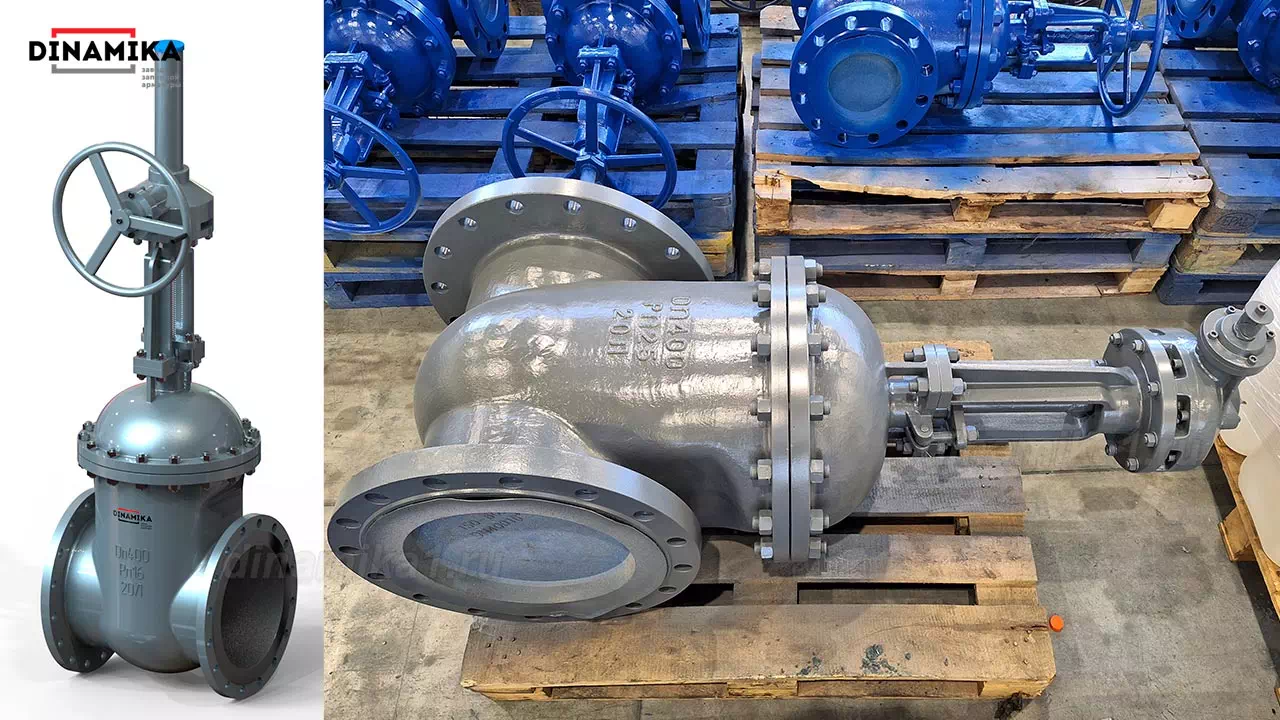

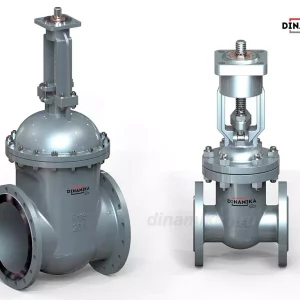

30с564нж задвижка
30с564нж – клиновая задвижка с редуктором общепромышленного назначения с областью применения на стальных трубопроводах с транспортировкой неагрессивных газов и жидкостей с температурой до +425°С и давлением до 2,4 Мпа. Используется в умеренном климате, управляется в ручном режиме – механическим редуктором, усиливающим мощность крутящего момента передаваемого на шпиндель выдвижного типа с клиновидным затвором.
Продукция проходит выходной контроль, проверяется на класс герметичности и поставляется по цене производителя по РФ и страны ТС.
Конструкция 30с564нж
Конструкция 30с564нж рассчитана на проводимость высокоскоростных потоков, клиновый затвор в проходном сечении задвижки перекрывает поток перпендикулярно, управление многооборотное, что снижает риски гидроудара. Клин-затвор упругий с уплотнением металл по металлу, что снижает риск заклинивания в закрытом положении. Клин и его посадочные сёдла с наплавками из стойкой к износу стали, шпиндель выдвижного типа. Крышка и корпус из литой стали, уплотнения крышки и шпинделя — конструкция бугельная с набивкой терморасширенным графитом, необходимое свойство для применения арматуры с средами высокой температуры до +425°С.

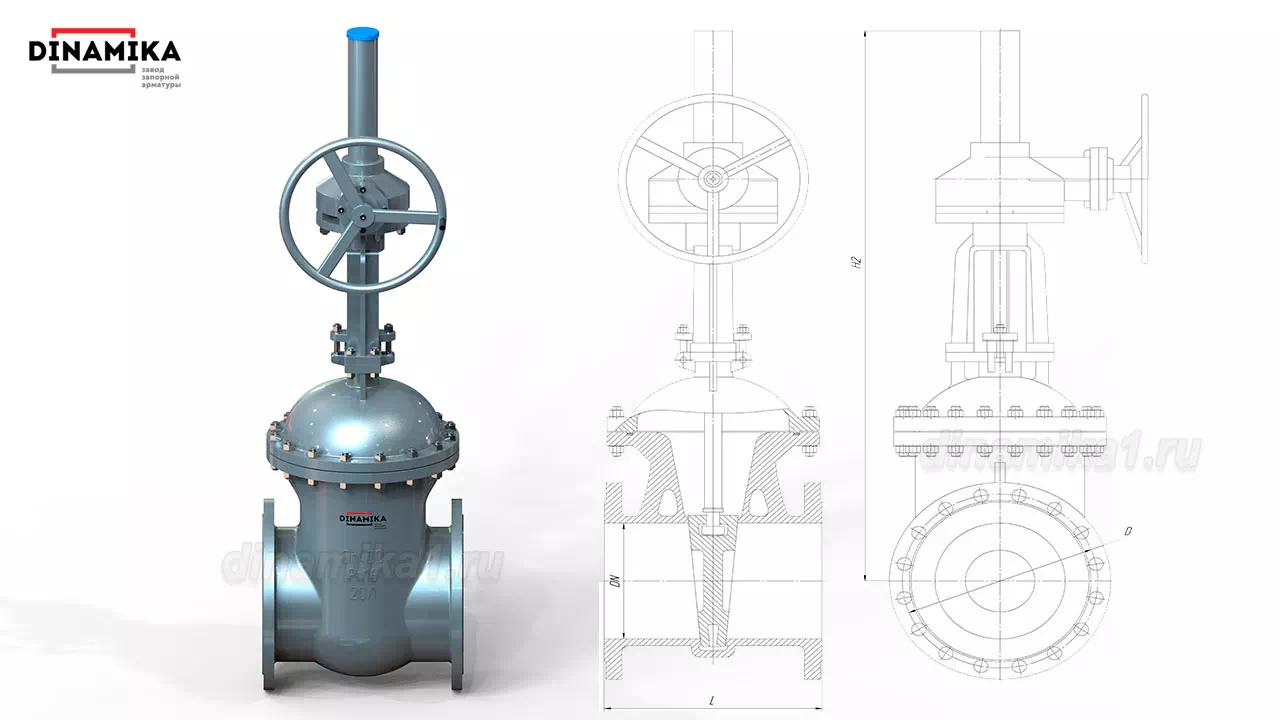

Таблица размеров согласно чертежа 30с564нж
| Наименование | DN | L | D | Н (высота) |
| 30с564нж Ду300 | 300 | 500 | 460 | По запросу |
| 30с564нж Ду350 | 350 | 550 | 520 | По запросу |
| 30с564нж Ду400 | 400 | 600 | 580 | По запросу |
| 30с564нж Ду500 | 500 | 700 | 715 | По запросу |
| 30с564нж Ду600 | 600 | 800 | 840 | По запросу |
| 30с564нж Ду700 | 700 | 900 | 910 | По запросу |
| 30с564нж Ду800 | 800 | 1000 | 1025 | По запросу |
| 30с564нж Ду1000 | 1000 | 1100 | 1255 | По запросу |
| 30с564нж Ду1200 | 1200 | 1400 | 1485 | По запросу |
| Не представленные в таблице размеры уточняйте запросом. | ||||
Таблица материалов деталей 30с564нж задвижек с редуктором
| Наименование | 30с564нж |
| Тип, по условиям эксплуатации | У1 |
| Корпус | Сталь 20Л |
| Крышка | Сталь 20Л |
| Клин (диски) | Сталь 20Л |
| Шпиндель | Сталь 20х13 |
| Уплотнение между корпусом и крышкой (прокладка, кольцо) | СНП |
| Набивка сальника | ТРГ |
| Наплавка на кольце в корпусе | Сталь по типу 20Х13 |
| Наплавка на клине | Сталь по типу 20Х13 |
Характеристики 30с564нж
Таблица характеристик 30с564нж
| Общепромышленное обозначение | 30с564нж | |
| Тип | ЗКЛ – задвижка клиновая литая с редукторным управлением | |
| Изготовление и поставка | ТУ 3742-003-27844275-2014 | |
| Присоединения | фланцевое (исп. B, по ГОСТ 33259-2015) | |
| Пропуск среды в затворе (класс) | «А» по ГОСТ Р 54808-2011 | |
| Условный проход, Ду (мм) | 350, 400, 450, 500, 600, 700, 800, 1000, 1200 | |
| Условное давление, Ру (кг/см2) | 25 | |
| Гидравлическое сопротивление не более | 0,3 | |
| Рабочие среды | Неагрессивные среды: вода, пар, газообразные смеси, нефтепродукты, химически активные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие. | |
| Температура рабочей среды | От -40°С до +425°С | |
| Температура окружающей среды | От -40°С до +40°С | |
| Климатическое исполнение по ГОСТ 15150-69 | У1 | |
| Внешнее воздействие (сейсмостойкость) | 9 баллов по MSK | |
| Основные материалы исполнения | Корпусные детали | 20Л |
| Клин | 20Л | |
| Наплавки уплотнительных поверхностей затвора: седло / клин | 20х13 | |
| Шпиндель | 20х13 | |
| Уплотнение сальника шпинделя | ТРГ | |
| КОФ | По согласованию ст.20 | |
| Монтажное положение | 30с564нж редуктор | на горизонтальном трубопроводе маховиком в верх, до Ду150 допустим наклон до 90°, до Ду300 допустим наклон до 30°, свыше Ду300 допустим наклон 5° |
Параметры надёжности 30с564нж
| Гарантия со дня ввода в эксплуатацию | 12 месяцев |
| Гарантия консервации (маслоК-17, ГОСТ 10877-76) | 24 месяцев |
| Наработка на отказ | не менее 800 циклов, либо 12000 часов. |
| Установленный средний ресурс | Не менее 3000 циклов или 80000 часов |
| Назначенный срок службы | 30 лет. |
