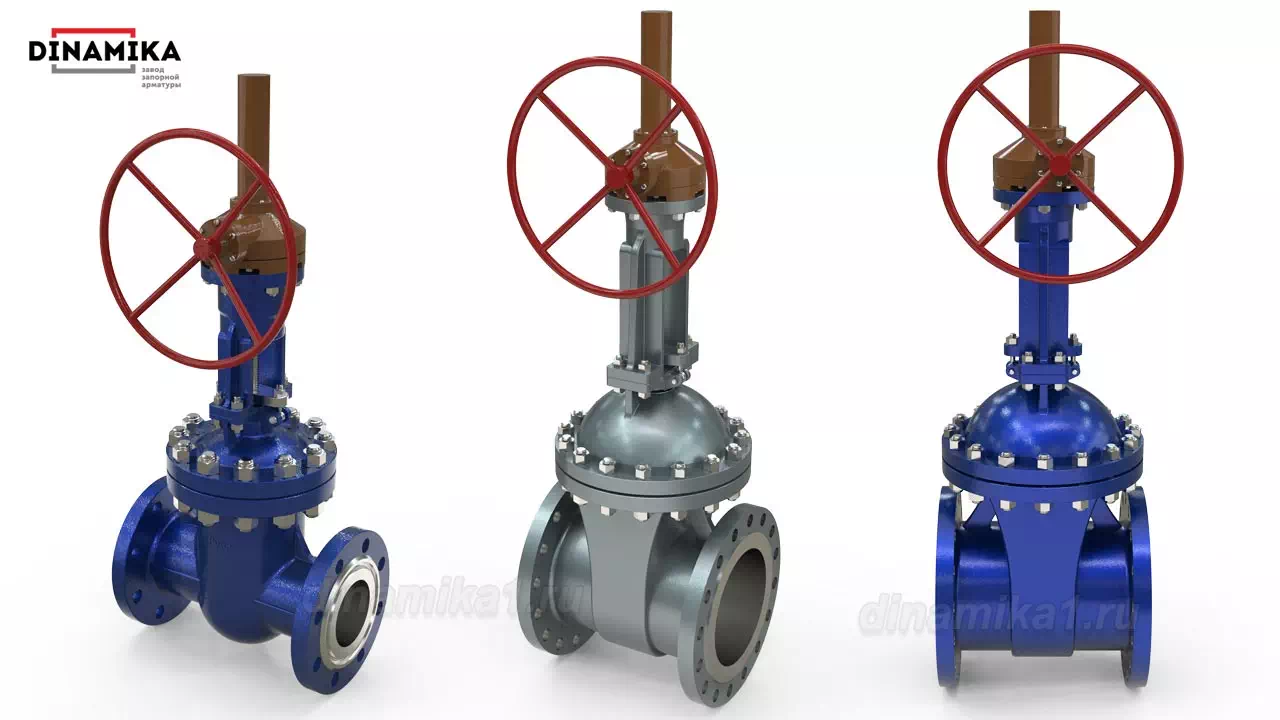

30с576нж задвижка клиновая с редуктором
30с576нж задвижка на давление сред 6,3 МПа с областью применения в промышленности на трубопроводах диаметра 250 – 400 миллиметров. Классифицируется как общепромышленная запорная арматура ЗКЛ в исполнении из стали с ручным вращательным механизмом управления клиновым затвором (редуктором). Редуктор позволяет облегчить процесс открытия – закрытия трубопроводной арматуры увеличивая мощность ручного усилия, что необходимо управления затворами большого размера и веса.
В зависимости от условий эксплуатации предлагаем три исполнения задвижек серии 576нж, данные номенклатуры в таблице:
Номенклатура задвижек клиновых Ру63 с редукторным управлением
| Общепромышленное обозначение | Условный проход, Ду (мм) |
Условное давление, Ру (кг/см2) |
Исполнение по ГОСТ 15150-69 | Материал исполнения (сталь) | Рабочие среды (жидкости и газы)* | Температура рабочих сред (градусы Цельсия) |
| 30с576нж | 250, 300, 350, 400 | 63 | У1 | 20Л; 25Л | Неагрессивные | -40 ..+425 |
| 30лс576нж | ХЛ1 | 25ГЛ | Неагрессивные и холодные | -60 ..+425 | ||
| 30нж576нж | УХЛ | 12х18н9тл | Неагрессивные и агрессивные | -60 ..+450 | ||
| *Среды по отношению к которым материалы деталей задвижки коррозиестойки. | ||||||
Компания осуществляет оптовые продажи 30с576нж по цене производителя доставкой в Ваш регион.

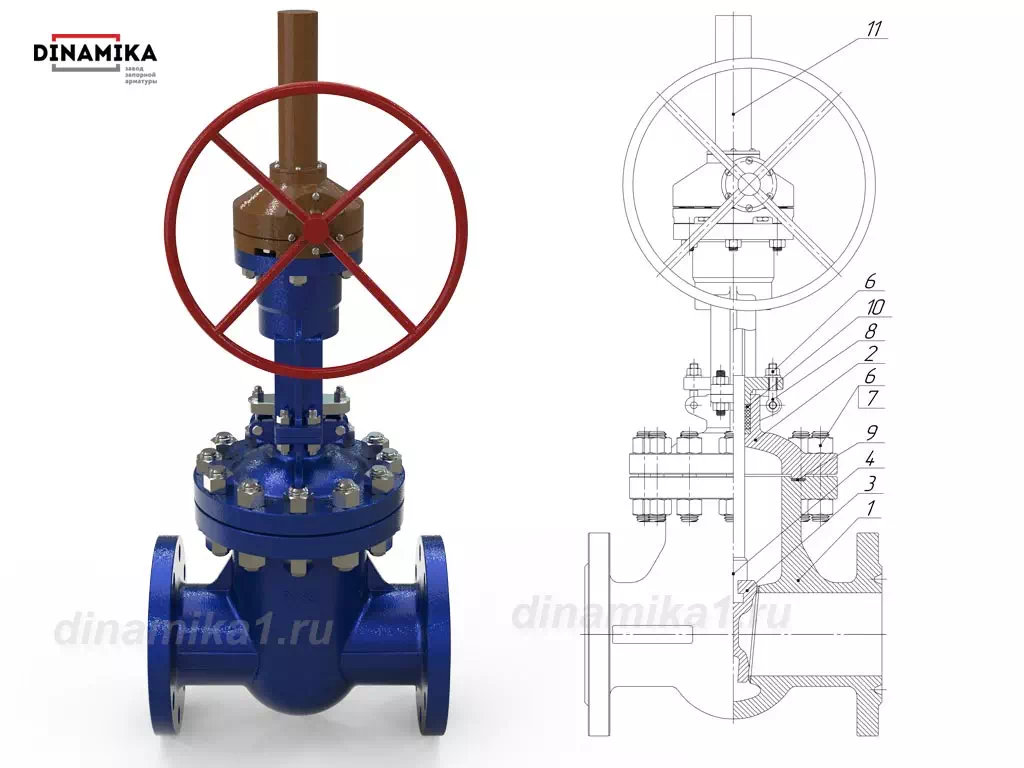

30с576нж конструкция
Конструкция 30с576нж ремонт пригодная – разбирается на месте установки без демонтажа с трубопровода, что удобно при техобслуживании в полевых условиях. В задвижке используются детали из материалов гарантирующих стабильную эксплуатацию в определённых климатических условиях, с определёнными свойствами проводимых сред и широком диапазоне рабочих температур.
Предлагаем три исполнения по материалам деталей конструкции:
Таблица материалов деталей 30с(лс,нж)576нж.
| № | Наименование | 30с576нж | 30лс576нж | 30нж576нж |
| Тип задвижки, по условиям эксплуатации | Стальная, У1 | Хладостойкая, ХЛ1 | Нержавеющая, УХЛ | |
| 1 | Корпус | Сталь 20Л/25Л | Сталь 20ГЛ | Сталь 12Х18Н9ТЛ |
| 2 | Крышка | Сталь 20Л/25Л | Сталь 20ГЛ | Сталь 12Х18Н9ТЛ |
| 3 | Клин (диски) | Сталь 20Л/25Л | Сталь 20ГЛ | Сталь 12Х18Н9ТЛ |
| 4 | Шпиндель | Сталь 20Х13 | Сталь 14Х17Н2 | Сталь 12Х18Н9Т |
| 5 | Гайка шпинделя | Сталь 45, Латунь ЛС59-1 | Латунь ЛС59-1 | Латунь ЛС59-1 |
| 6 | Гайка | Сталь 25 | Сталь 35Х | Сталь 12Х18Н9Т |
| 7 | Шпилька, болт | Сталь 35 | Сталь 40Х | Сталь 45Х14Н14В2М, Сталь 08Х18Н10 |
| 8 | Болт откидной | Сталь 35 | Сталь 40Х | Сталь 45Х14Н14В2М, Сталь 08Х18Н10 |
| 9 | Уплотнение между корпусом и крышкой (прокладка, кольцо) | Паронит, ТРГ | ТРГ | ТРГ |
| 10 | Набивка сальника | АГИ, ТРГ | ТРГ | ТРГ |
| 11 | Подшипник | По ГОСТ 7872-89 | ||
| Наплавка на кольце в корпусе | Сталь 07Х25Н13 | Сталь 04Х19Н9С2 | ||
| Наплавка на клине | Сталь по типу 20Х13 | — | ||
| КОФ | Сталь 35 | Сталь 09Г2С | Сталь 12Х18Н10Т | |

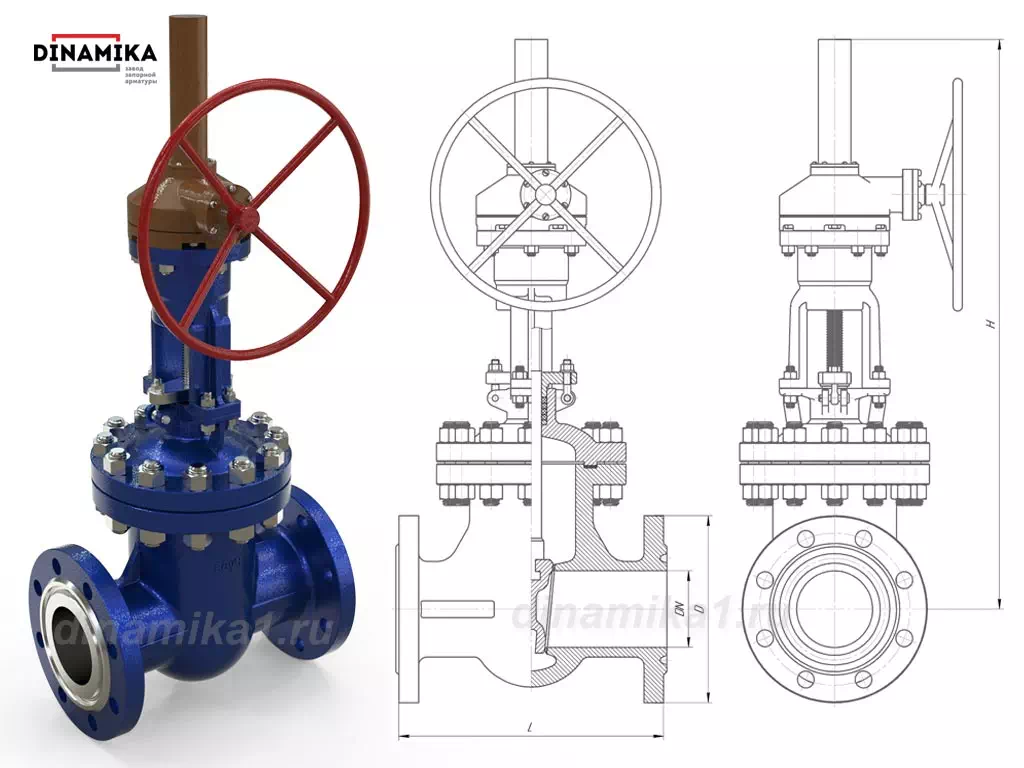

Размеры 30с576нж
Таблица размеров задвижек с редуктором Ру63 по эскизу
| Наименование | DN, (мм) | L, (мм) | D, (мм) | Н, (мм) |
| 30с576нж Ду250 | 250 | 625 | 470 | 1500 |
| 30лс576нж Ду250 | ||||
| 30нж576нж Ду250 | ||||
| 30с576нж Ду300 | 300 | 714 | 530 | 1695 |
| 30лс576нж Ду300 | ||||
| 30нж576нж Ду300 | ||||
| 30с576нж Ду350 | 350 | 841 | 595 | 1672 |
| 30лс576нж Ду350 | ||||
| 30нж576нж Ду350 | ||||
| 30с576нж Ду400 | 400 | 867 | 670 | 2010 |
| 30лс576нж Ду400 | ||||
| 30нж576нж Ду400 |
Недостающие размеры и вес запорной арматуры согласуются заявкой в отдел продаж.
30с576нж характеристики
Таблица характеристик
| Обозначение характеристик | 30с576нж | 30лс576нж | 30нж576нж |
| Условный проход Ду (Dn), мм. | 250; 300; 350; 400 | ||
| Условное давление сред Ру | 63 кг/см2 | ||
| Герметичность по ГОСТ 9544-2015 | «А» | ||
| Среды рабочие | Вода, пар, нефтепродукты, неагрессивные жидкие и газообразные смеси | Вода, пар, газы, нефтепродукты, агрессивные жидкие и газообразные смеси. | |
| t°C (рабочая) | От -40 до +425 | От -60 до +425 | От -60 до +450 |
| Минимальная
t°C (окруж. среды) |
-40 | -60 | |
| Материалы исполнения -сталь | 20, 25Л. | 20ГЛ | ст.12Х18Н9ТЛ |
| Исполнение по ГОСТ 15150-69 | У1 | ХЛ1 | УХЛ |
| Управление | Ручной редуктор, (поставляется в комплекте и входит в цену 30с576нж) | ||
| Присоединение к трубопроводу | Фланцевое по ГОСТ 33259-2015, по согласованию комплектуем КОФ | ||
| Средний срок службы | 30 лет | ||
| Средний ресурс | 3000 циклов | ||
| Средняя наработка на отказ | 750 циклов | ||
| Гарантийный срок | 1 год | ||
