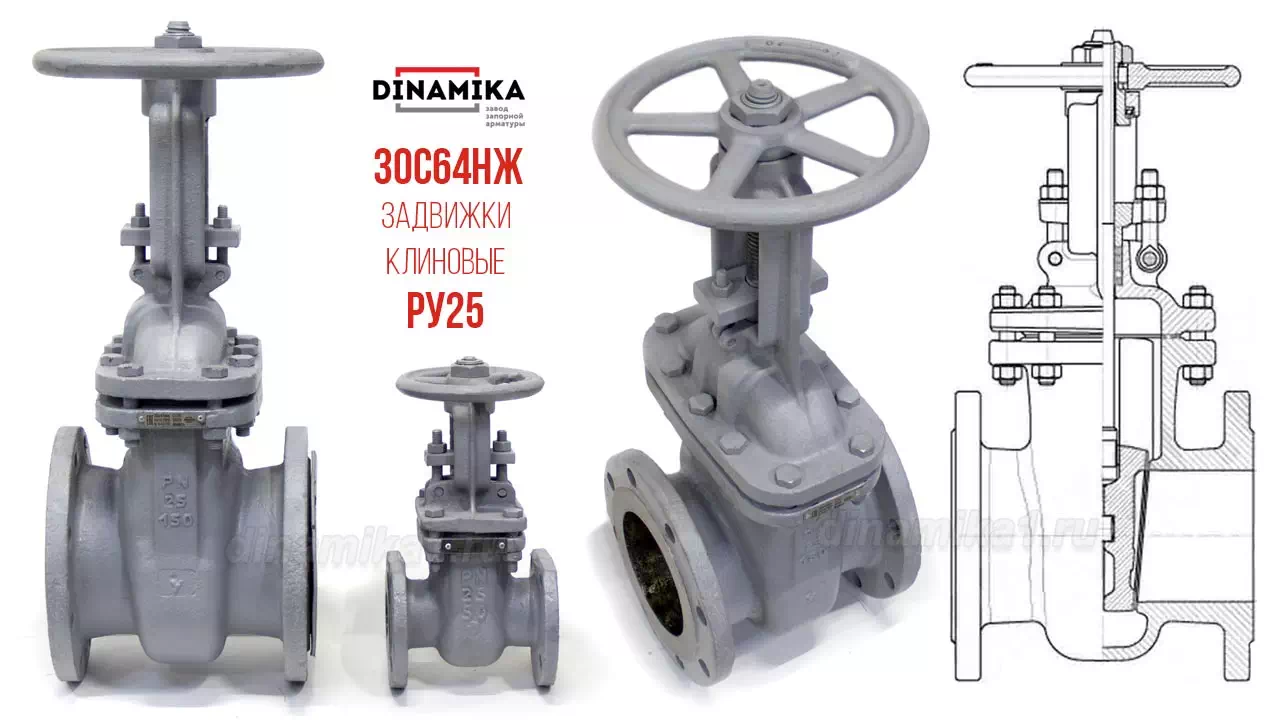

30с64нж задвижка
30с64нж задвижки клиновые Ру25 используются в качестве запорных устройств на трубопроводах с транспортировкой сред с температурой до +425°С в промышленности, нефте-газо-добывающей и перерабатывающей отраслях. Корпусные детали изготовлены из литой стали 25Л, клиновидный затвор с наплавкой стали из высокопрочной стали устойчивой к многократному открытию-закрытию. Продукция проверена выходным контролем на сертифицированном опрессовочном оборудовании с подтверждением класса герметичности «А», поставляется в комплектации с ответными фланцами в любой регион РФ и страны Таможенного Союза.
Таблица номенклатуры стальных клиновых задвижек 30с64нж
| Наименование стальные ЗКЛ Ру25 | Материал корпусных деталей | Наплавка на уплотнительных поверхностей: | Ру (кг/см2) / Pn (МПа) | Климатическое исполнение по ГОСТ 15150-69/ (t°C окружающей среды) | t°C рабочей среды | Тип присоединения |
| 30с64нж Ду50 | 25Л | 07Х25Н13 / 20х13 | 25 / 2,5 | У1 (От -40°С до +40°С) | От -40°С до +450°С | Фланцевое исполнение по ГОСТ 33259-2015, комплектуем КОФ и метизом |
| 30с64нж Ду80 | ||||||
| 30с64нж Ду100 | ||||||
| 30с64нж Ду150 | ||||||
| 30с64нж Ду200 | ||||||
| 30с64нж Ду250 | ||||||
| 30с64нж Ду300 | ||||||
| 30с64нж Ду350 | ||||||
| 30с64нж Ду400 |
Таблица номенклатуры задвижек 30лс64нж из хладостойкой стали
| Наименование хладостойких ЗКЛ Ру25 | Материал корпусных деталей | Наплавка на уплотнительных поверхностей седла и клина | Ру (кг/см2) / Pn (МПа) | t°C рабочей среды | Климатическое исполнение по ГОСТ 15150-69 / (t°C окружающей среды) | Тип присоединения (КОФ) |
| 30лс64нж Ду50 | 20ГЛ | 07Х25Н13 | 25 / 2,5 | От -60°С до +450°С | ХЛ1 / (От -60°С до +45°С) | Фланцевое исполнение по ГОСТ 33259-2015, комплектуем КОФ и метизом |
| 30лс64нж Ду80 | ||||||
| 30лс64нж Ду100 | ||||||
| 30лс64нж Ду150 | ||||||
| 30лс64нж Ду200 | ||||||
| 30лс64нж Ду250 | ||||||
| 30лс64нж Ду300 | ||||||
| 30лс64нж Ду350 | ||||||
| 30лс64нж Ду400 |

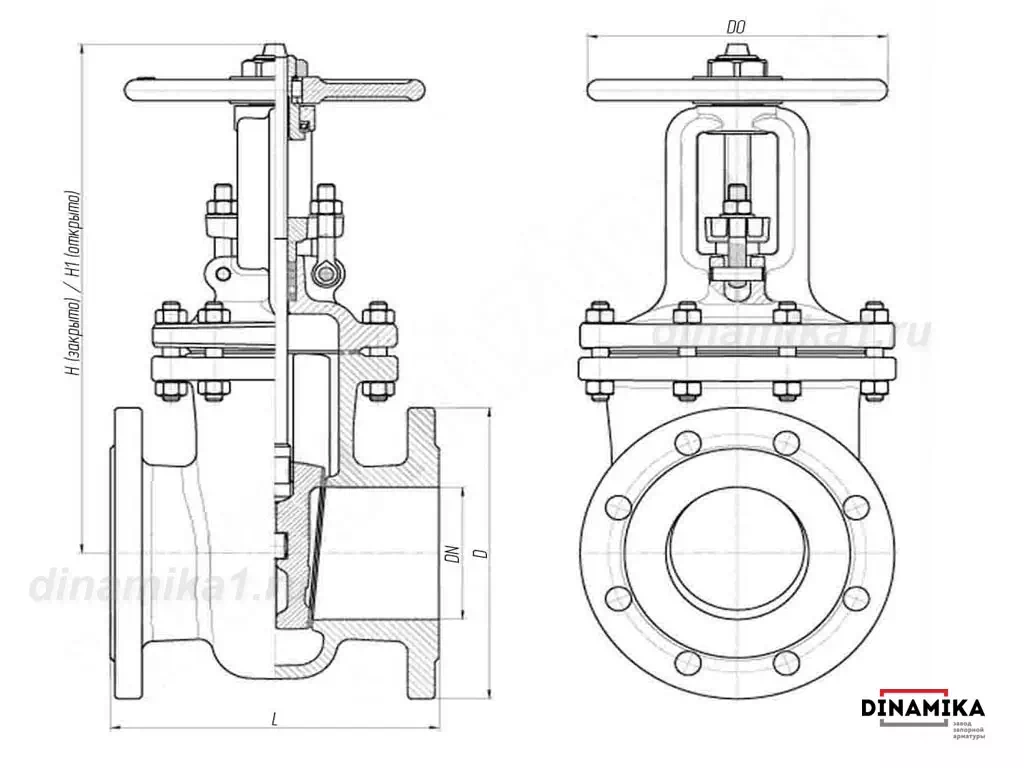

Размеры и вес литых задвижек 30с64нж Ду50 – Ду400
30с64нж размеры вес по чертежу
| Наименование | Размеры по чертежу | Вес, кг | |||||
| DN | L | H | H1 | D | D0 | ||
| Задвижка 30с64нж Ду50 | 50 | 180 | 281 | 346 | 160 | 160 | 17 |
| Задвижка 30с64нж Ду80 | 80 | 210 | 336 | 428 | 195 | 160 | 27 |
| Задвижка 30с64нж Ду100 | 100 | 230 | 385 | 496 | 230 | 210 | 41 |
| Задвижка 30с64нж Ду150 | 150 | 403 | 576 | 742 | 300 | 320 | 94 |
| Задвижка 30с64нж Ду200 | 200 | 419 | 686 | 902 | 360 | 320 | 150 |
| Задвижка 30с64нж Ду250 | 250 | 457 | 854 | 1118 | 425 | 400 | 248 |
| Задвижка 30с64нж Ду300 | 300 | 500 | 998 | 1315 | 485 | 460 | 340 |
| Задвижка 30с64нж Ду350 | 350 | 550 | 1220 | 1570 | 550 | 460 | 465 |
| Задвижка 30с64нж Ду400 | 400 | 600 | 1300 | 1708 | 610 | 480 | 590 |
Продажа 30с64нж задвижек осуществляется по оптовым ценам безналичным расчётом, в комплектации присоединительным фитингом, с доставкой заказчику ТК по принципу «терминал-терминал», либо по согласованию до «двери».
Таблица характеристик 30с64нж
| Задвижка стальная клиновая Ру25 | 30с64нж | 30лс64нж | |
| Изготовление и поставка | ТУ 3742-003-27844275-2014 | ||
| Присоединения | фланцевое (исп. B, по ГОСТ 33259-2015) | ||
| Пропуск среды в затворе (класс) | «А» по ГОСТ Р 54808-2011 | ||
| Условный проход, Ду (мм) | 50, 80, 100, 150, 200, 250, 300, 350, 400 | ||
| Условное давление, Ру (кг/см2) | 25 | ||
| Гидравлическое сопротивление не более | 0,3 | ||
| Рабочие среды | Неагрессивные среды: вода, пар, газообразные смеси, нефтепродукты. | ||
| Температура рабочей среды | От -40°С до +450°С | От -60°С до +450°С | |
| Температура окружающей среды | От -40°С до +40°С | От -60°С до +40°С | |
| Климатическое исполнение по ГОСТ 15150-69 | У1 | ХЛ1 | |
| Основные материалы исполнения | Корпусные детали | 25Л | 20ГЛ |
| Клин | 25Л | 20ГЛ | |
| Наплавки уплотнительных поверхностей затвора: седло / клин | 07Х25Н13 / 20х13 | ||
| Шпиндель | 20х13 | 14Х17Н2 | |
| Набивка сальника | АГИ, ТРГ | ТРГ | |
| КОФ | Ст.20 | Ст.09Г2С | |
| Монтажное положение | на горизонтальном трубопроводе маховиком в верх, допустим наклон не более 45° | ||
| Гарантия | 12 месяцев со дня ввода в эксплуатацию | ||
| Наработка на отказ | не менее 500 циклов, либо 12000 часов. | ||
| Установленный средний ресурс | Не менее 2000 циклов или 80000 часов | ||
| Установленный, средний срок службы не менее | 15 лет. | ||
| Отсутствующие данные предоставляются по запросу. | |||
Предлагаем рассмотреть также аналогичные по конструкции нержавеющие задвижки клиновые 30нж64нж Ру25 с расширенными характеристиками для агрессивных сред.
