30с915нж задвижка клиновая с электроприводом
30с915нж с электроприводом относятся к ЗКЛ задвижкам Ру40 с конструкцией под установку многооборотного электровращательного устройства, передающего крутящий момент на шпиндель с клиновым затвором. В зависимости от вида эл.привода есть возможности автоматизированного управления технологическими процессами на месте установки запорного устройства, управлять автоматически и удалённо. Актуальным решением является установка приводов на клиновые задвижки большого диаметра, у которых масса запорного элемента делает не возможным управление ручным методом.
Предлагаем к поставке клиновые задвижки Ру40 под электропривод с фланцевым присоединением по ГОСТ 33259-2015:
- 30с915нж в исполнении ст. 20Л / У1 по ГОСТ 15150-69, для неагрессивных сред (жидкости и газы) с температурой в диапазоне от -40 до +450 градусов Цельсия.
- 30лс915нж в исполнении ст. 20ГЛ, 25ГЛ / ХЛ1 по ГОСТ 15150-69; для неагрессивных и хладогентных сред (жидкости и газы) с температурой в диапазоне от -60 до +450 градусов Цельсия;
- 30нж915нж в исполнении ст. 12х18н9тл/ УХЛ по ГОСТ 15150-69, для неагрессивных, агрессивных, хладогентных и высокотемпературных сред (жидкости и газы) с температурой в диапазоне от -60 до +565 градусов Цельсия;
Основные производители эл. приводов — «ГЗ Электропривод», «Тулаэлектропривод», «ПРИВОДЫ АУМА».

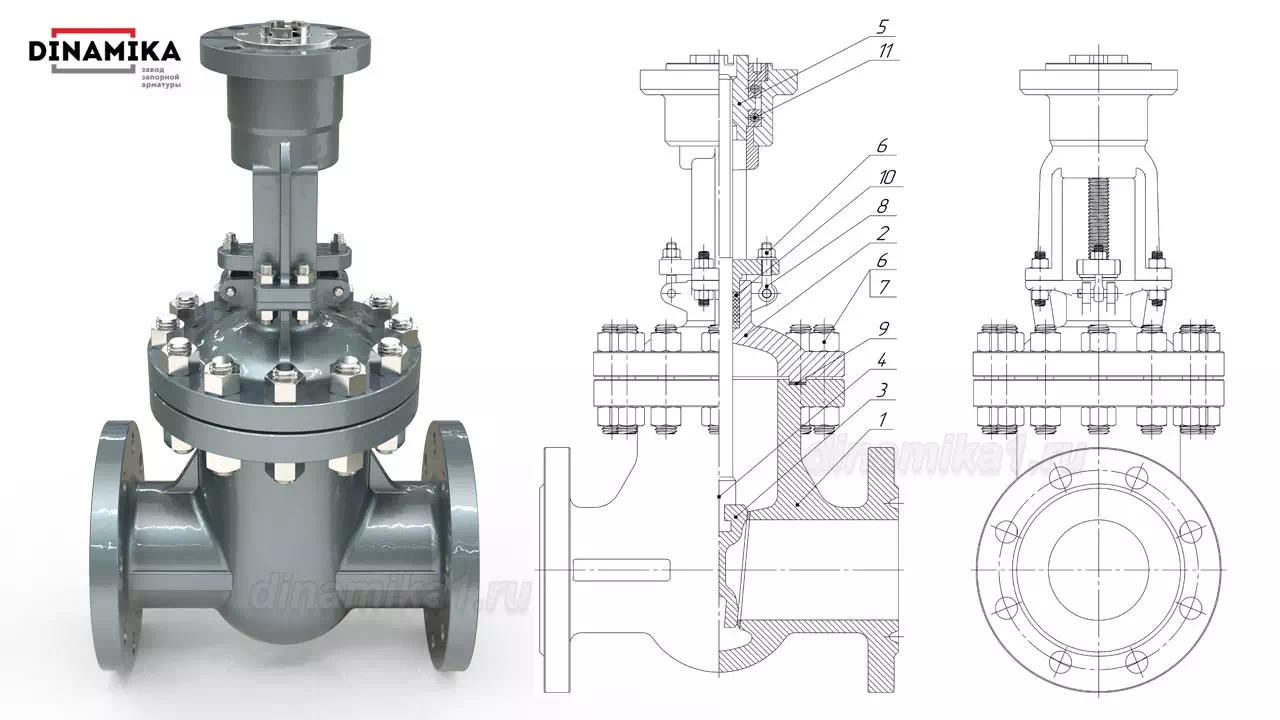

Конструкция 30с915нж материалы деталей
Материалы исполнения 30с(лс,нж)915нж задвижек
| № | Наименование | 30с915нж | 30лс915нж | 30нж915нж |
| Тип, по условиям эксплуатации | Стальная, У1 | Хладостойкая, ХЛ1 | Нержавеющая, УХЛ | |
| 1 | Корпус | Сталь 25Л | Сталь 20ГЛ | Сталь 12Х18Н9ТЛ |
| 2 | Крышка | Сталь 25Л | Сталь 20ГЛ | Сталь 12Х18Н9ТЛ |
| 3 | Клин (диски) | Сталь 25Л | Сталь 20ГЛ | Сталь 12Х18Н9ТЛ |
| 4 | Шпиндель | Сталь 20Х13 | Сталь 14Х17Н2 | Сталь 12Х18Н9Т |
| 5 | Гайка шпинделя | Сталь 45, Латунь ЛС59-1 | Латунь ЛС59-1 | Латунь ЛС59-1 |
| 6 | Гайка | Сталь 25 | Сталь 35Х | Сталь 12Х18Н9Т |
| 7 | Шпилька, болт | Сталь 35 | Сталь 40Х | Сталь 45Х14Н14В2М |
| 8 | Болт откидной | Сталь 35 | Сталь 40Х | Сталь 45Х14Н14В2М |
| 9 | Уплотнение между корпусом и крышкой (прокладка, кольцо) | Паронит, ТРГ | ТРГ | ТРГ |
| 10 | Набивка сальника | АГИ, ТРГ | ТРГ | ТРГ |
| 11 | Подшипник | По ГОСТ 7872-89 | ||
| Наплавка на кольце в корпусе | Сталь 07Х25Н13 | Сталь 04Х19Н9С2 | ||
| Наплавка на клине | Сталь по типу 20Х13 | — | ||
| Производитель задвижек 30с915нж оставляет за собой право на внесение изменений в конструкцию отдельных узлов, не ухудшающих качество и эксплуатационные характеристики изделия, без предварительного уведомления. | ||||
Размеры 30с915нж
Размеры фланцевого присоединения по ГОСТ 33259-2015, тип исполнения уплотнительных поверхностей фланцев по согласованию с отделом продажи.

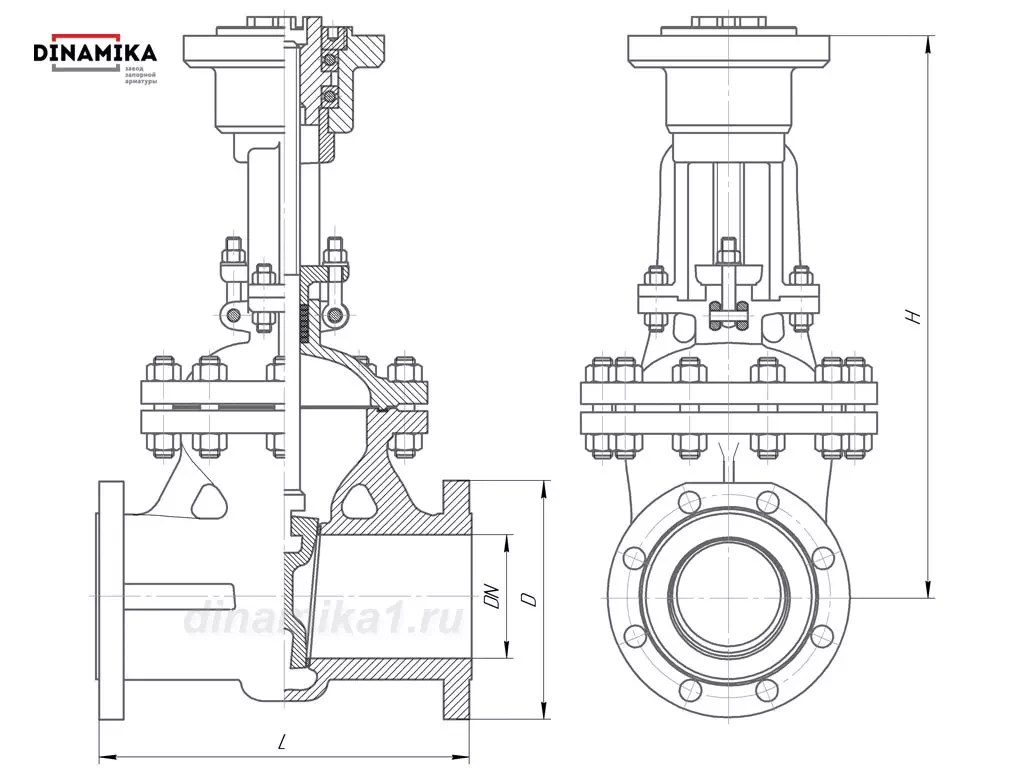

Таблица размеров 30с915нж согласно чертежа
| Общепромышленное обозначение задвижки с условным проходом | Условный проход DN (мм) |
L (мм) |
D (мм) |
H (мм) |
| 30с915нж Ду50 | 50 | 216 | 160 | 345 |
| 30с915нж Ду80 | 80 | 283 | 195 | 423 |
| 30с915нж Ду100 | 100 | 305 | 230 | 491 |
| 30с915нж Ду150 | 150 | 403 | 300 | 654 |
| 30с915нж Ду200 | 200 | 419 | 375 | 775 |
| 30с915нж Ду250 | 250 | 457 | 445 | 965 |
| 30с915нж Ду300 | 300 | 502 | 510 | 1345 |
| 30с915нж Ду350 | 350 | 762 | 570 | 1250 |
| 30с915нж Ду400 | 400 | 838 | 655 | 1565 |
Недостающие размеры и вес запорной арматуры согласуются заявкой в отдел продаж.
30с915нж характеристики
Таблица характеристик задвижек РУ40 под электропривод
| Обозначение характеристик | 30с915нж | 30лс915нж | 30нж915нж |
| Условный проход Ду, мм. | 50; 80; 100; 150; 200; 250; 300; 400 | ||
| Давление сред Ру, (Pn) не более | 40 кг/см2 / 4 МПа | ||
| Среды рабочие | Вода, пар, нефтепродукты, неагрессивные жидкие и газообразные смеси | Вода, пар, газы, нефтепродукты, агрессивные жидкие и газообразные смеси. | |
| t°C (рабочая) | От -40 до +450 | От -60 до +450 | От -60 до +565 |
| Минимальная t°C (окруж. среды) | -40 | -60 | |
| Герметичность | «А» по ГОСТ 9544-2015 | ||
| Материалы исполнения -сталь | 20, 25Л. | 20ГЛ | ст.12Х18Н9ТЛ |
| Исполнение ГОСТ 15150-69 | У1 | ХЛ1 | УХЛ1 |
| Тип присоединения электропривода | По ГОСТ Р 55510-2013, многооборотные — интегрированные или взрывозащищенные | ||
| Присоединение к трубопроводу | Фланцевое по ГОСТ 33259-2015, по согласованию комплектуем КОФ | ||
| Средний срок службы | 30 лет | ||
| Средний ресурс | 3000 циклов | ||
| Средняя наработка на отказ | 750 циклов | ||
| Гарантийный срок | 1 год | ||
Комплектация блоком дистанционного управления эл. приводом по согласованию поставки.
Таблица характеристик 30с915нж по подбору электропривода
| Обозначение задвижки с условным проходом | Тип присоединения электропривода | Количество оборотов гайки шпинделя от «открыто» до «закрыто» | Максимальный крутящий момент необходимый для закрытия, Нм |
| 30с915нж Ду50 | А | 15 | 60 |
| 30с915нж Ду80 | А | 19 | 100 |
| 30с915нж Ду100 | Б | 24 | 110 |
| 30с915нж Ду150 | Б | 33 | 200 |
| 30с915нж Ду200 | Б | 37 | 300 |
| 30с915нж Ду250 | В | 45 | 460 |
| 30с915нж Ду300 | В | 40 | 550 |
| 30с915нж Ду350 | В | 46 | 950 |
| 30с915нж Ду400 | Г | 52 | 1200 |
Характеристики подбора эл. привода аналогичны для задвижек 30лс915нж и 30нж915нж
