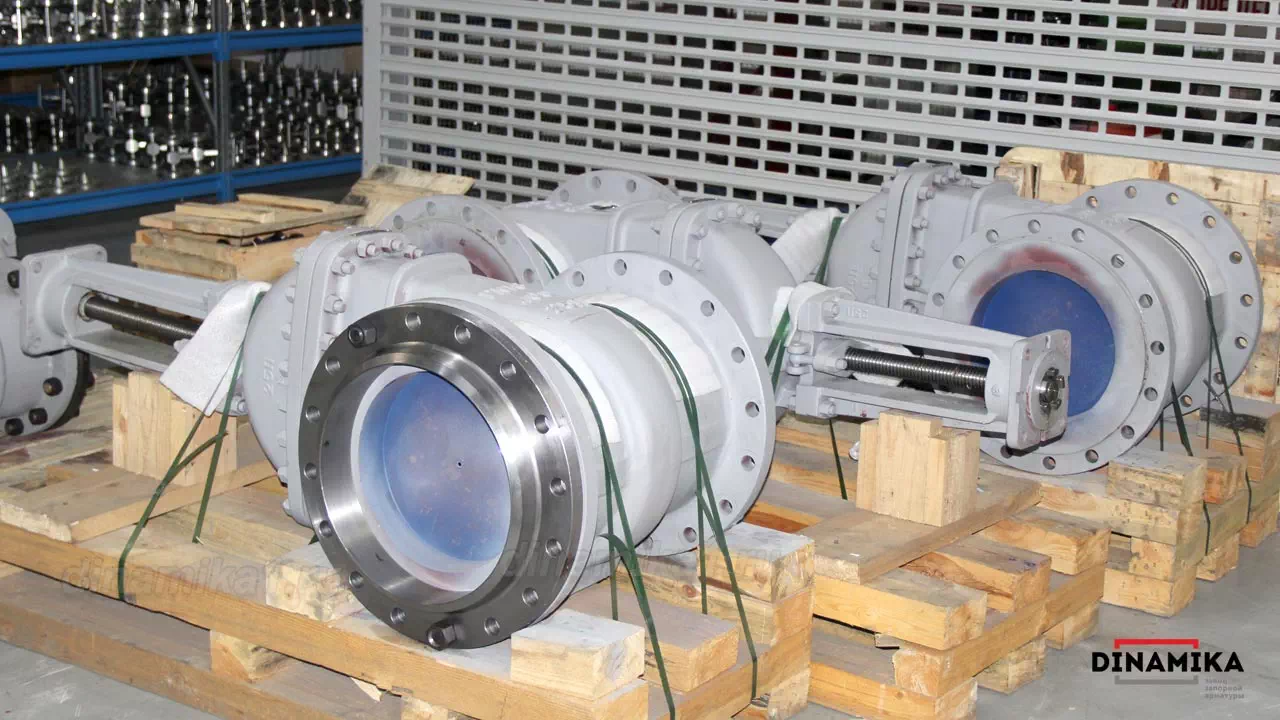

30с941нж задвижка клиновая с электроприводом
Общепромышленная клиновая задвижка 30с941нж с эл. приводом вращения выдвижного шпинделя с клиновым затвором, имеет главное отличие в линейке аналогичной арматуры – исполнение из литых поковок стали и условное давлении сред Ру (PN) не более 16 кг/см2.
Решение по управлению запорной арматурой с помощью с многооборотного электропривода очень актуально:
- В случае автоматизации промышленных процессов, особо применимо для средних диаметров условного прохода от 50 до 300 мм.
- Управление затворами большой массы – применятся электропривод на задвижках условного прохода от 350 до 1200 мм.
Предприятие предлагает оптовые объемы ЗКЛ 30с941нж по ценам опта с комплектацией электроприводом и КОФ по согласованию, а также варианты в хладостойком и нержавеющем исполнении.
Общепромышленные стальные задвижки Ру16 с электроприводом
|
Задвижки Ру16 под электропривод |
Ду, (мм) |
Ру (кг/см2) |
Исполнение по ГОСТ 15150-69 / материал корпусных деталей |
Присоединение |
|
30с941нж |
50; 80; 100; 150; 200; 250; 300; 400; 500. |
16 |
У1 / ст.20Л |
Фланцевое ГОСТ 33259-2015 |
|
30лс941нж |
ХЛ1 / ст.20ГЛ |
|||
|
30нж941нж |
УХЛ / ст.12Х18Н9ТЛ |

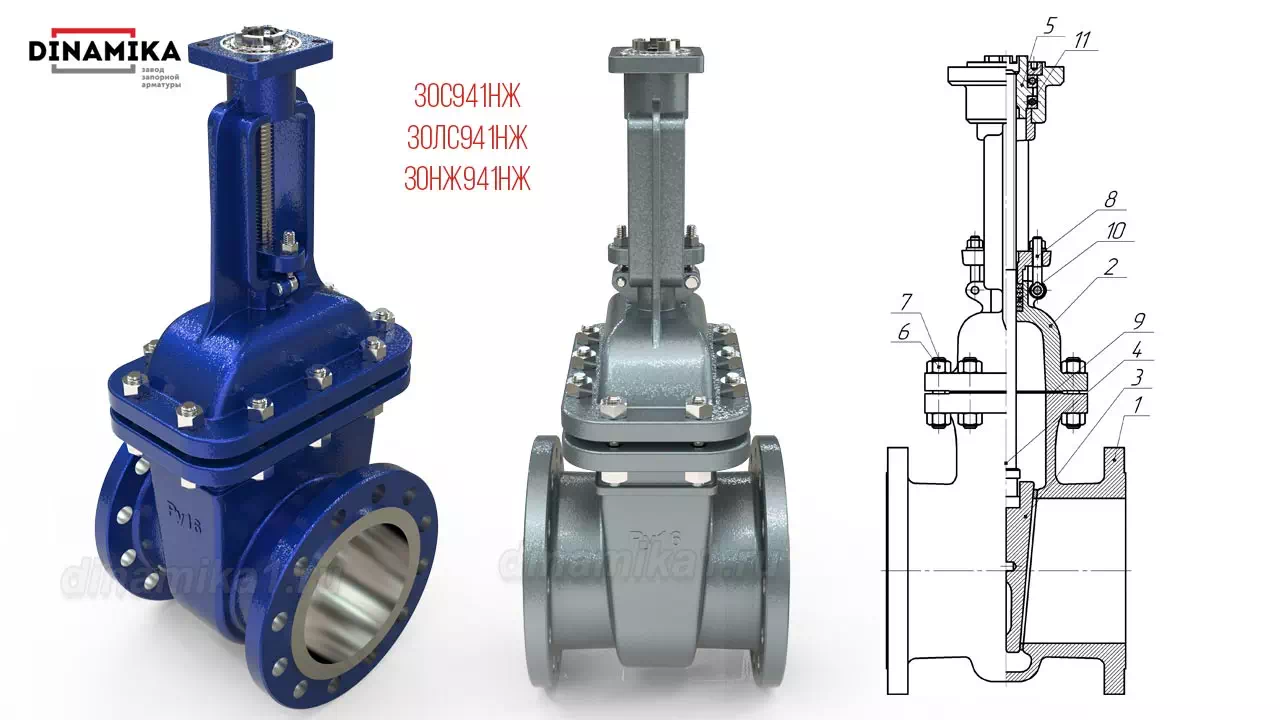

Конструкция 30с941нж материалы деталей
У задвижки 30с941нж конструкция разборная что позволяет производить техобслуживание, ремонт без снятия с трубопровода. Отличительная особенность конструкции – площадка под установку электропривода.
Таблица материалов деталей 30с(лс,нж)941нж задвижек с электроприводом
|
№ |
Наименование |
30с941нж |
30лс941нж |
30нж941нж |
|
Тип, по условиям эксплуатации |
Стальная, У1 |
Хладостойкая, ХЛ1 |
Нержавеющая, УХЛ |
|
|
1 |
Корпус |
Сталь 25Л |
Сталь 20ГЛ |
Сталь 12Х18Н9ТЛ |
|
2 |
Крышка |
Сталь 25Л |
Сталь 20ГЛ |
Сталь 12Х18Н9ТЛ |
|
3 |
Клин (диски) |
Сталь 25Л |
Сталь 20ГЛ |
Сталь 12Х18Н9ТЛ |
|
4 |
Шпиндель |
Сталь 20Х13 |
Сталь 14Х17Н2 |
Сталь 12Х18Н9Т |
|
5 |
Гайка шпинделя |
Сталь 45, Латунь ЛС59-1 |
Латунь ЛС59-1 |
Латунь ЛС59-1 |
|
6 |
Гайка |
Сталь 25 |
Сталь 35Х |
Сталь 12Х18Н9Т |
|
7 |
Шпилька, болт |
Сталь 35 |
Сталь 40Х |
Сталь 45Х14Н14В2М |
|
8 |
Болт откидной |
Сталь 35 |
Сталь 40Х |
Сталь 45Х14Н14В2М |
|
9 |
Уплотнение между корпусом и крышкой (прокладка, кольцо) |
Паронит, ТРГ |
ТРГ |
ТРГ |
|
10 |
Набивка сальника |
АГИ, ТРГ |
ТРГ |
ТРГ |
|
11 |
Подшипник |
По ГОСТ 7872-89 |
||
|
Наплавка на кольце в корпусе |
Сталь 07Х25Н13 |
Сталь 04Х19Н9С2 |
||
|
Наплавка на клине |
Сталь по типу 20Х13 |
— |
||
Производитель задвижек 30с941нж оставляет за собой право на внесение изменений в конструкцию отдельных узлов, не ухудшающих качество и эксплуатационные характеристики изделия, без предварительного уведомления.
Размеры 30с941нж

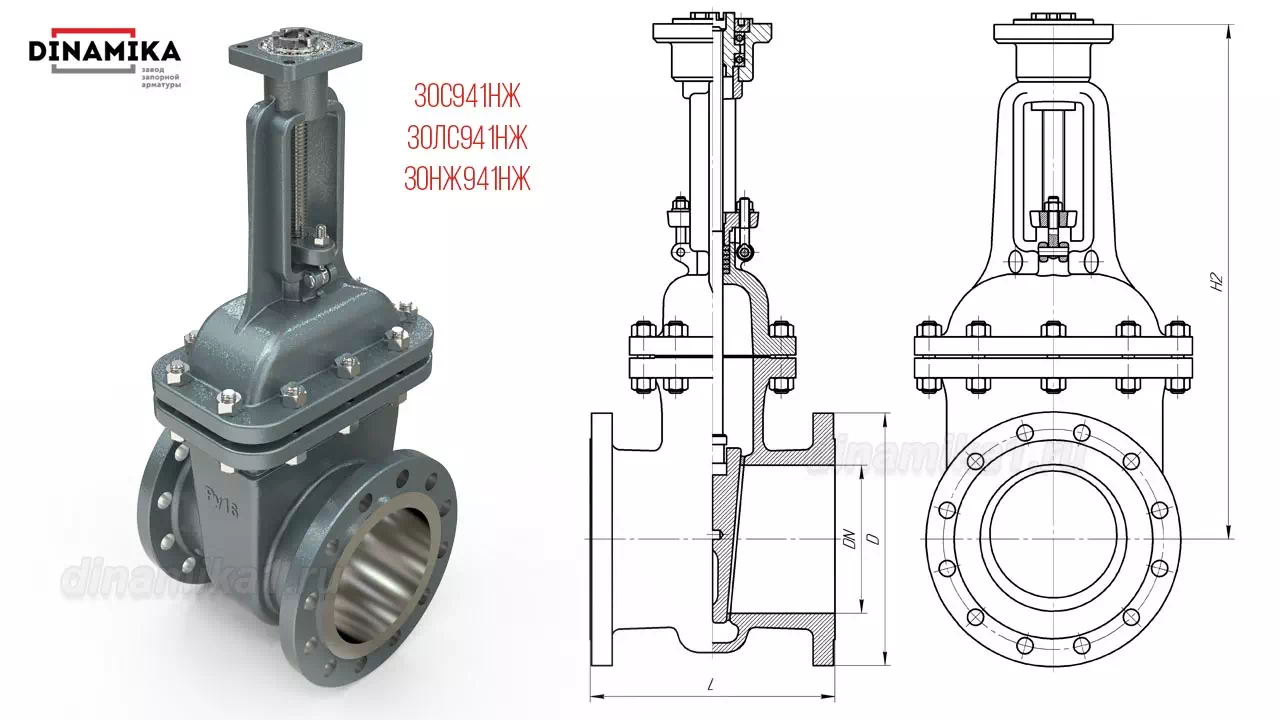

На чертеже 30с941нж представлены габаритные размеры, размеры фланцевого присоединения: стандартно по ГОСТ 33259-2015.
Таблица размеров согласно чертежа 30с941нж
|
Общепромышленное обозначение задвижки с условным проходом |
DN |
L |
D |
H2 |
|
30с941нж Ду50 |
50 |
180 |
160 |
303 |
|
30с941нж Ду80 |
80 |
210 |
195 |
349 |
|
30с941нж Ду100 |
100 |
230 |
215 |
399 |
|
30с941нж Ду125 |
125 |
255 |
245 |
460 |
|
30с941нж Ду150 |
150 |
280 |
280 |
577 |
|
30с941нж Ду200 |
200 |
330 |
335 |
690 |
|
30с941нж Ду250 |
250 |
450 |
405 |
838 |
|
30с941нж Ду300 |
300 |
500 |
460 |
986 |
|
30с941нж Ду350 |
350 |
550 |
520 |
1205 |
|
30с941нж Ду400 |
400 |
600 |
580 |
1270 |
|
30с941нж Ду500 |
500 |
700 |
710 |
1545 |
Недостающие размеры и вес запорной арматуры согласуются заявкой в отдел продаж.
Характеристики 30с941нж
Таблица характеристик 30с941нж
|
Обозначение характеристик |
30с941нж |
30лс941нж |
30нж941нж |
|
Условный проход Ду (Dn), мм. |
50; 80; 100; 150; 200; 250; 300; 400; 500 |
||
|
Условное давление сред Ру, (Pn) |
16 кг/см2 / 1,6 МПа |
||
|
Среды рабочие |
Вода, пар, нефтепродукты, неагрессивные жидкие и газообразные смеси |
Вода, пар, газы, нефтепродукты, агрессивные жидкие и газообразные смеси. |
|
|
t°C (рабочая) |
От -40 до +450 |
От -60 до +450 |
От -60 до +565 |
|
Минимальная t°C (окруж. среды) |
-40 |
-60 |
|
|
Герметичность |
«А» по ГОСТ 9544-2015 |
||
|
Материалы исполнения -сталь |
20, 25Л. |
20ГЛ |
ст.12Х18Н9ТЛ |
|
Исполнение ГОСТ 15150-69 |
У1 |
ХЛ1 |
УХЛ1 |
|
Тип присоединения электропривода |
По ГОСТ Р 55510-2013 |
||
|
Присоединение к трубопроводу |
Фланцевое по ГОСТ 33259-2015, по согласованию комплектуем КОФ |
||
|
Средний срок службы |
30 лет |
||
|
Средний ресурс |
3000 циклов |
||
|
Средняя наработка на отказ |
750 циклов |
||
|
Гарантийный срок |
1 год |
||
|
Основные параметры по ГОСТ 9698, номинальные давления по ГОСТ 26349, пробные и рабочие давления по ГОСТ 356. |
|||
На задвижки по согласованию устанавливаются многооборотные, интегрированные или взрывозащищенные электроприводы, производителей – «ГЗ Электропривод», «Тулаэлектропривод», «ПРИВОДЫ АУМА». Также возможна комплектация блоком дистанционного управления эл. приводом.
Таблица характеристик 30с941нж по подбору электропривода
|
Обозначение задвижки с условным проходом |
Тип присоединения электропривода |
Количество оборотов гайки шпинделя от «открыто» до «закрыто» |
Максимальный крутящий момент необходимый для закрытия, Нм |
|
30с941нж Ду50 |
А |
15 |
52 |
|
30с941нж Ду80 |
А |
23 |
84 |
|
30с941нж Ду100 |
А |
24 |
84 |
|
30с941нж Ду125 |
Б |
24 |
110 |
|
30с941нж Ду150* |
А* |
33 |
100 |
|
30с941нж Ду150 |
Б |
33 |
160 |
|
30с941нж Ду200 |
Б |
43 |
160 |
|
30с941нж Ду250 |
Б |
43 |
280 |
|
30с941нж Ду300* |
Б* |
53 |
300 |
|
30с941нж Ду300 |
В |
53 |
400 |
|
30с941нж Ду350 |
В |
46 |
350 |
|
30с941нж Ду400 |
В |
52 |
710 |
|
30с941нж Ду500 |
В |
64 |
900 |
| *кроме 30нж941нж | |||
Характеристики подбора эл. привода аналогичны для задвижек 30лс941нж и 30нж941нж
