30с976нж задвижка клиновая с электроприводом

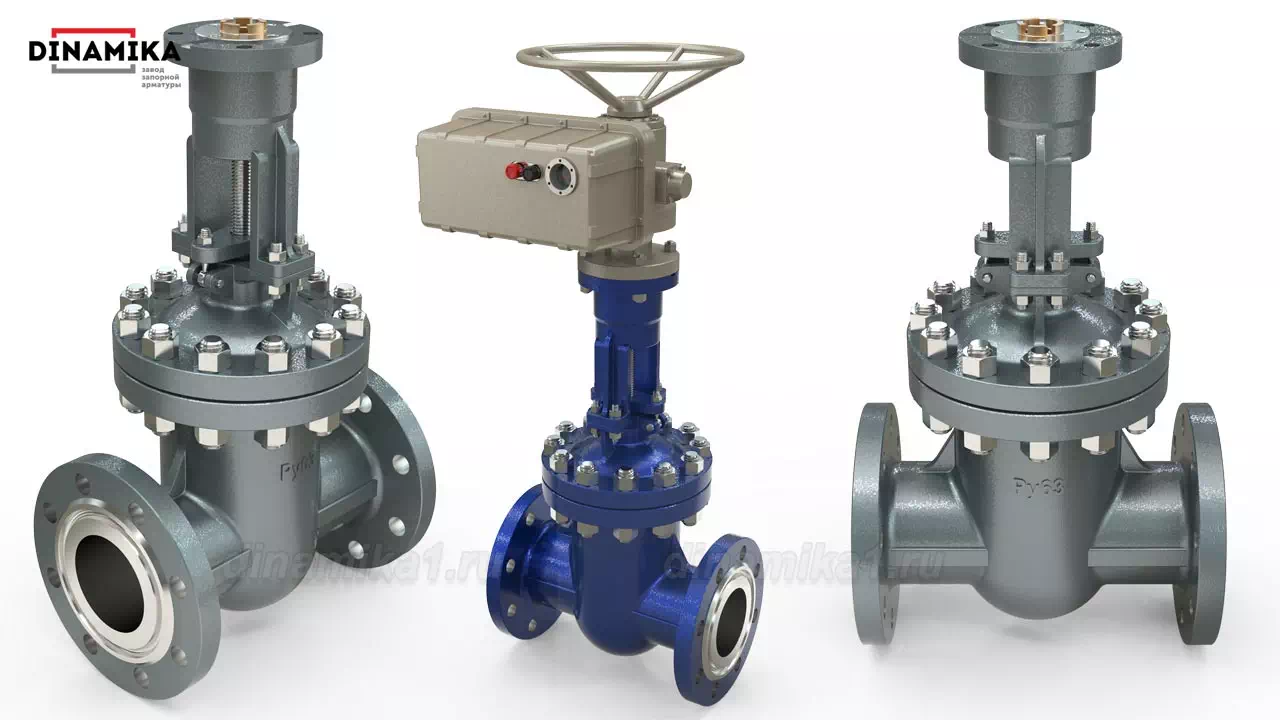

Задвижка 30с976нж от производителя ТУ 3741-003-27844275 – общепромышленная запорная арматура ЗКЛ, изготовлена из литой стали с конструкцией под установку многооборотного электропривода. Область применения – автоматизация технологических процессов на индустриальных трубопроводах транспортировки жидкостей и газов под давлением не более 63 кг/см2. Особо насущно применение электропривода на задвижках диметра от 350 миллиметров и более, крупный размер клиновидного затвора и соответственно его масса делают ручное управление достаточно трудоёмким занятием. А применение с блоком дистанционного управления эл.приводом предоставляет возможность удалённого управления задвижкой без прямого участия человека на месте монтажа запорного устройства.
В зависимости от характеристик проводимой среды и климатических условий предлагаем три номенклатурных исполнения задвижек серии 976нж с обозначениями:
- 30с976нж – стальная У1 из углеродистой стали 25Л, для неагрессивных сред с температурой от -40 до +425 градусов Цельсия.
- 30лс976нж – стальная ХЛ1 из хладостойкой стали 20ГЛ, для неагрессивных сред с температурой от -60 до +425 градусов Цельсия.
- 30нж976нж – нержавеющая УХЛ из коррозиестойкой стали 12х18н9тл, для неагрессивных и агрессивных сред с температурой от -60 до +450 градусов Цельсия.
30с976нж конструкция
Конструкция 30с976нж усилена в расчёте на давление до 6,3 МПа, это касается корпусных деталей и флецевых присоединений. Задвижка разборная, что позволяет производить техобслуживание, диагностику и быстрый ремонт без снятия с трубопровода на месте монтажа. Классическая конструкция уплотнения шпинделя набивкой в бугельном узле, затвор клиновидного типа с наплавкой высокопрочной износоустойчивой стали. В стандартном исполнении и поставке задвижка имеет посадочную площадку с крепежом под электропривод, тип присоединения привода указаны в таблице ниже.
Подбор эл.привода
| Обозначение с условным проходом | Тип присоединения электропривода | Количество оборотов гайки шпинделя от «открыто» до «закрыто» | Максимальный крутящий момент необходимый для закрытия, Нм |
| 30с976нж Ду50 | А | 13 | 50 |
| 30с976нж Ду50 | Б | 16 | 130 |
| 30с976нж Ду80 | Б | 19 | 160 |
| 30с976нж Ду100 | Б | 24 | 200 |
| 30с976нж Ду150 | Б | 29 | 250 |
| 30с976нж Ду200 | В | 36 | 450 |
| 30с976нж Ду250 | В | 45 | 620 |
| 30с976нж Ду300 | В | 40 | 900 |
| 30с976нж Ду350 | Г | 44 | 1300 |
| 30с976нж Ду400 | Г | 42 | 1500 |

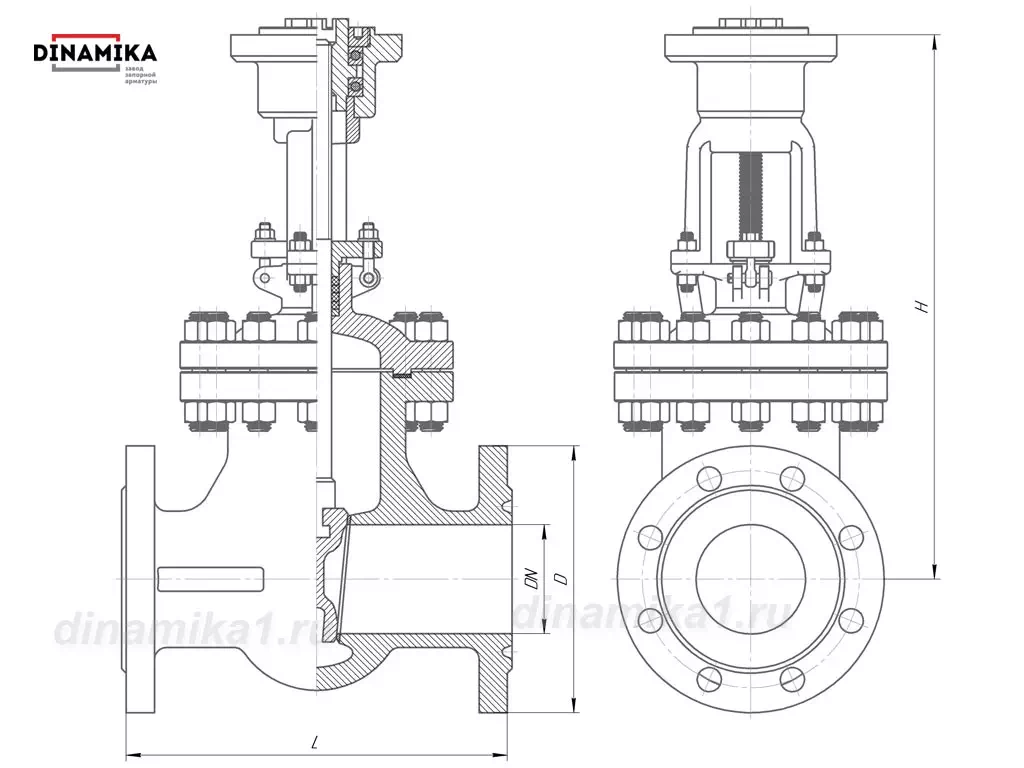

Эскиз чертёж 30с976нж
Три исполнения деталей конструкции в материалах стали формируют основные свойства задвижек с обозначениями – для умеренного климата – «С», холодостойкость – «ЛС», сопротивляемость к окислению и проводимость высокотемпературных сред – «НЖ». Предлагаем три исполнения по материалам деталей конструкции 30с976нж:

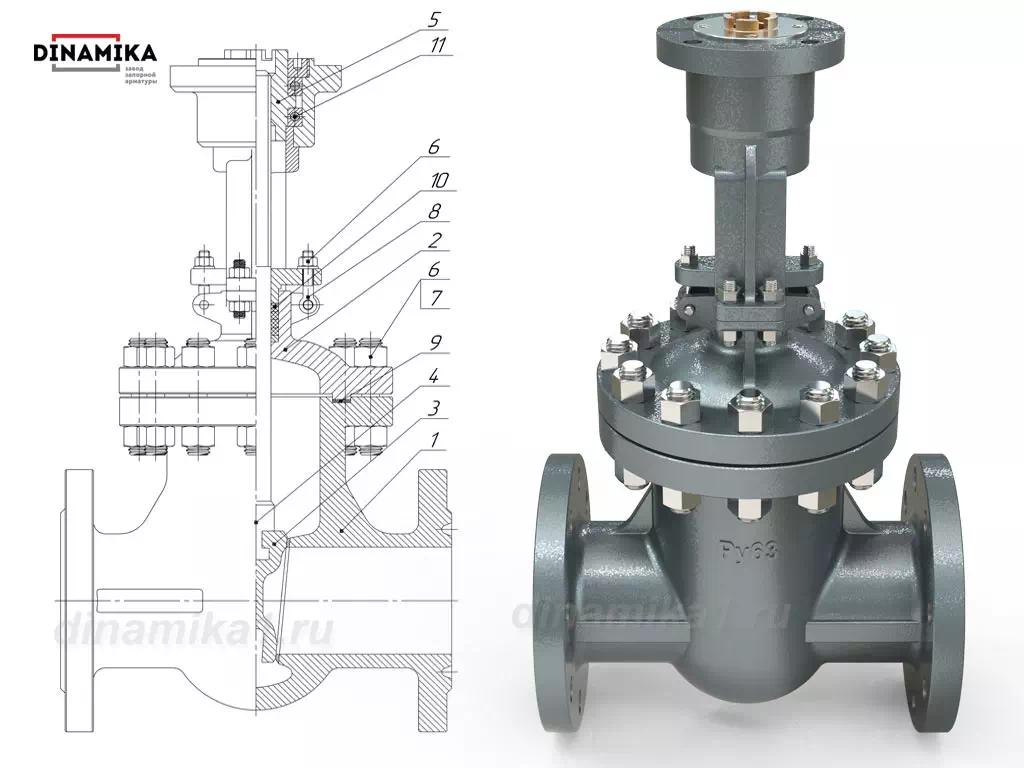

Таблица материалов деталей 30с(лс,нж)976нж.
| № | Наименование | 30с976нж | 30лс976нж | 30нж976нж |
| Тип задвижки, по условиям эксплуатации | Стальная, У1 | Хладостойкая, ХЛ1 | Нержавеющая, УХЛ | |
| 1 | Корпус | Сталь 20Л/25Л | Сталь 20ГЛ | Сталь 12Х18Н9ТЛ |
| 2 | Крышка | Сталь 20Л/25Л | Сталь 20ГЛ | Сталь 12Х18Н9ТЛ |
| 3 | Клин (диски) | Сталь 20Л/25Л | Сталь 20ГЛ | Сталь 12Х18Н9ТЛ |
| 4 | Шпиндель | Сталь 20Х13 | Сталь 14Х17Н2 | Сталь 12Х18Н9Т |
| 5 | Гайка шпинделя | Сталь 45, Латунь ЛС59-1 | Латунь ЛС59-1 | Латунь ЛС59-1 |
| 6 | Гайка | Сталь 25 | Сталь 35Х | Сталь 12Х18Н9Т |
| 7 | Шпилька, болт | Сталь 35 | Сталь 40Х | Сталь 45Х14Н14В2М, Сталь 08Х18Н10 |
| 8 | Болт откидной | Сталь 35 | Сталь 40Х | Сталь 45Х14Н14В2М, Сталь 08Х18Н10 |
| 9 | Уплотнение между корпусом и крышкой (прокладка, кольцо) | Паронит, ТРГ | ТРГ | ТРГ |
| 10 | Набивка сальника | АГИ, ТРГ | ТРГ | ТРГ |
| 11 | Подшипник | По ГОСТ 7872-89 | ||
| Наплавка на кольце в корпусе | Сталь 07Х25Н13 | Сталь 04Х19Н9С2 | ||
| Наплавка на клине | Сталь по типу 20Х13 | — | ||
| КОФ | Сталь 35 | Сталь 09Г2С | Сталь 12Х18Н10Т | |
Размеры 30с976нж
Таблица размеров задвижек Ру63 под электропривод
| Обозначение задвижки клиновой Ру63 | L, (мм) | D, (мм) | Н (мм) |
| 30с976нж Ду50 | 270 | 175 | 345 |
| 30с976нж Ду80 | 321 | 210 | 420 |
| 30с976нж Ду100 | 359 | 250 | 485 |
| 30с976нж Ду150 | 447 | 340 | 660 |
| 30с976нж Ду200 | 536 | 405 | 800 |
| 30с976нж Ду250 | 625 | 470 | 1130 |
| 30с976нж Ду300 | 714 | 530 | 1335 |
| 30с976нж Ду350 | 841 | 595 | 1301 |
| 30с976нж Ду400 | 867 | 670 | 1550 |
Недостающие размеры и вес запорной арматуры согласуются заявкой в отдел продаж.
30с976нж характеристики
Таблица характеристик 30с976нж
| Обозначение характеристик | 30с976нж | 30лс976нж | 30нж976нж |
| Условный проход Ду (Dn), мм. | 50; 80; 100; 150; 200; 250; 300; 350; 400 | ||
| Условное давление сред Ру | 63 кг/см2 | ||
| Герметичность по ГОСТ 9544-2015 | «А» | ||
| Среды рабочие | Вода, пар, нефтепродукты, неагрессивные жидкие и газообразные смеси | Вода, пар, газы, нефтепродукты, агрессивные жидкие и газообразные смеси. | |
| Температура рабочих сред, °C | От -40 до +425 | От -60 до +425 | От -60 до +450 |
| Минимальная
Температура окружающей среды, °C |
-40 | -60 | |
| Материалы исполнения -сталь | 20, 25Л. | 20ГЛ | ст.12Х18Н9ТЛ |
| Исполнение по ГОСТ 15150-69 | У1 | ХЛ1 | УХЛ |
| Управление | Многооборотный электропривод: «ГЗ», «AUMA», «Тулаэлектропривод» | ||
| Присоединение к трубопроводу | Фланцевое по ГОСТ 33259-2015, по согласованию комплектуем КОФ | ||
| Средний срок службы | 30 лет | ||
| Средний ресурс | 3000 циклов | ||
| Средняя наработка на отказ | 750 циклов | ||
| Гарантийный срок | 1 год | ||
