31лс545нж описание
31лс545нж задвижка с редуктором Ру160 – Ру250 является полно-проходной запорной арматурой высокого давления в хладостойком исполнении ХЛ1. Область применения – запорный элемент трубопроводов среднего и большого диаметра нефтегазовой отрасли, химической промышленности в условиях с холодным климатом до -60°С. Рабочими средами являются – неагрессивные жидкости и газы, высокоскоростные и перегретые среды с температурой до +425°С. По конструкции фланцевая задвижка с выдвижным шпинделем оборудована управляющим редуктором упрощающем ручное управление клиновидным затвором.

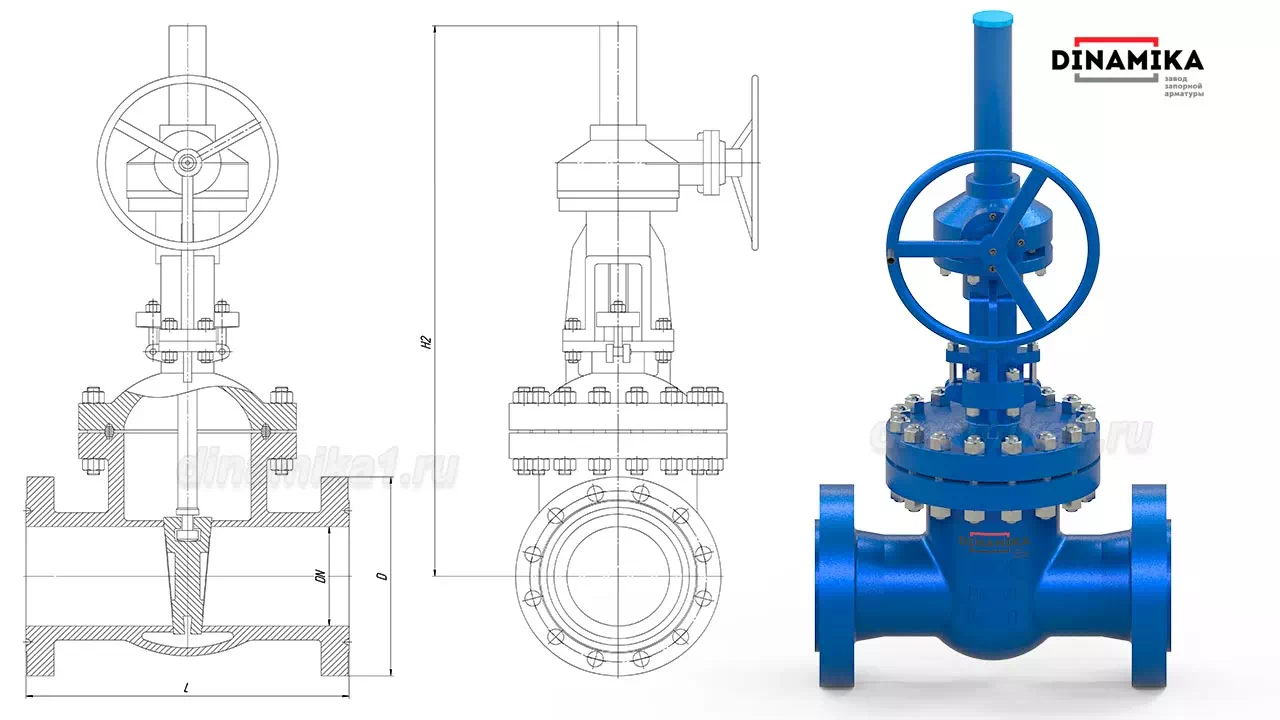

Конструкция 31лс545нж
По конструкции 31лс545нж относится к ЗКЛ задвижкам – запорная арматура с клиновидным затвором отсекающем перпендикулярно потоку проводимую среду. В конструкцию заложен серьёзный запас прочности поскольку рабочая эксплуатация будет при повышенных давлениях сред до 25 МПа.
Особенности конструкции:
- Управление: ручное редукторное – редуктор с маховиком и защитным кожухом шпинделя.
- Задвижка с выдвижным шпинделем (защищён кожухом редуктора), конструкция уплотнения шпинделя — бугельный узел с уплотнением набивкой ТРГ.
- Уплотнения в затворе металл по металлу.
- Затвор клиновидный упругий с наплавками с наплавками из высокопрочной стали.
- Седло с наплавками из высокопрочной стали.
- Сечение прохода: полное.
- Корпус из литой стали 20ГЛ отлит воедино с фланцами.
| Таблица основных размеров 31лс545нж | ||
| DN | L | D |
| 100 | 550 | 310 |
| 150 | 705 | 395 |
| 200 | 832 | 485 |
| 250 | 991 | 585 |
| 300 | 1130 | 675 |
| 350 | 1257 | 750 |
| 400 | 1384 | 825 |
| 450 | 1537 | 915 |
| 500 | 1664 | 985 |
Дополнительную информацию характеристикам и конструкции запрашивайте в отделе продаж заявкой.
Характеристики 31лс545нж:
- Хладостойкая (ХЛ) ЗКЛ высокого давления с ручным управлением редуктором.
- Изготовление и поставка: ТУ 3741-003-27844275-2014
- Условное давление сред (Ру) – до 250 кг/см2.
- Условный проход (Ду) – 100, 150, 200, 250, 300, 350, 400, 450, 500 мм.
- Исполнение: литая сталь 20ГЛ
- Климатическое исполнение: ХЛ1 (-60°С до +40°С)
- Рабочие среды: неагрессивные жидкие и газообразные с температурой от – 60 до +425 градусов Цельсия.
- Герметичность: класс А.
- Присоединение фланцевое с комплектацией КОФ и метизом.
Параметры надёжности:
- Назначенный срок службы 30 лет;
- Наработка на отказ 800 циклов;
- Установленный средний ресурс 3000 циклов;
- Гарантия 12 месяцев со дня ввода в эксплуатацию;
- Гарантия консервации (масло к-17) — 24 месяца.
