Задвижка 31нж45нж клиновая нержавеющая
31нж45нж относится к классу промышленной коррозиестойкой трубопроводной арматуры с запорной функцией, обладающей пропускной способностью жидкостей и газов под высоким давлением и повышенной агрессивностью, использующейся на трубопроводах в климатических условиях по стандарту УХЛ.
Детали запорного устройства устойчивы к окислению и коррозии, сплав жаропрочен и в том числе хладостоек в нижнем диапазоне температур. Обладая такими свойствами по материалам исполнения, коррозиестойкие клиновые задвижки массово применяются в области нефтегазодобычи, в перерабатывающей и химической отрасли, где требуется управление потоками повышенной агрессивности и высокой температуры.
Запорное оборудование имеет в общепромышленном классификаторе трубопроводной арматуры обозначение «31» указывающее на принадлежность к группе «Задвижки клиновые». Дополнительно можно отнести задвижку этого типа к нержавеющей арматуре высокого давления, поскольку запорное устройство обладает уникальными особенностями.
Особенности клиновой задвижки 31нж45нж
- Управление потоками с повышенным давлением в соответствии регламента ТР ТС 032.
Эксплуатация на трубопроводах с проводимостью рабочих сред под высоким давлением до 16 МПа. - Возможность применения практически во всех климатических широтах России.
31нж45нж задвижка изготовлена по условию — УХЛ и УХЛ1, из сплавов стали Российского производства, который можно отнести к хладостойкому, в нижнем пороге температур окружающей среды задвижка не теряет своей функциональности при температуре до -60°С. - Низкое гидравлическое сопротивление (ниже 0,5) и клиновый тип затвора позволяют проводить среды с высокой скоростью.
- В управлении потоками у задвижек 31нж45нж низкая скорость управления затвором, что можно отнести к минусам, но отчасти это плюс, медленное перекрытие сечения клином снижает вероятность гидроудара.
- Особенность в проводимости сред.
Исполнение из коррозиестойкой стали в сплаве с элементами хрома, никеля, титана и молибдена расширяет диапазон по применению на трубопроводах разных отраслей промышлености, где необходимо управление потоками как неагрессивных высокотемпературных кипящих сред до +560°С, так и с агрессивных рабочих сред — растворов кислот, щелочей, соляных смесей.
Исходя из особенностей плюсами являются простота конструкции и обслуживания, возможность эксплуатации в условиях, где другое запорное оборудование просто не выдержит нагрузок. Из минусов можно выделить высокую стоимость в сравнении с аналогичными по типу задвижками 31с(лс)45нж, но если учесть предельные требования к запорному оборудованию на трубопроводах с опасными средами и газопроводах в жёстких условиях эксплуатации, то высокая цена 31нж45нж обоснована и адекватно приемлема. Поэтому перед отправкой заказчику нашей компанией проводится выходной контроль на герметичность, целостность корпусных деталей и уплотнений.
Вам необходимо качество и долговечность эксплуатации запорного оборудования трубопроводов, наше предприятие поставляет качественные задвижки 31нж45нж и 31нж77нж ведущих Российских заводов производителей с долгосрочной гарантией и в соответствии регламентов безопасности, норм и стандартов с доставкой в регионы.
Таблица номенклатуры 31нж45нж, 31нж77нж к поставке
| Наименование | Материал деталей, рабочие температуры | Климатическое исполнение по ГОСТ 15150-69 | Тип присоединения (стандартно) |
Цена |
| Задвижки нержавеющие ЗКС Ру160 | ||||
| 31нж45нж Ду15 | Сталь 12Х18Н10Т, от -60°С до +425°С | УХЛ | Муфтовое G1/2, под приварку встык, фланцевое (исп.7) | По запросу |
| 31нж77нж Ду15 | ||||
| 31нж45нж Ду20 | Муфтовое G3/4, под приварку встык, фланцевое (исп.7) | |||
| 31нж77нж Ду20 | ||||
| 31нж45нж Ду25 | Муфтовое G1, под приварку встык, фланцевое (исп.7) | |||
| 31нж77нж Ду25 | ||||
| 31нж45нж Ду32 | Муфтовое G1 1/4, под приварку встык, фланцевое (исп.7) | |||
| 31нж77нж Ду32 | ||||
| 31нж45нж Ду40 | Муфтовое G1 1/2, под приварку встык, фланцевое (исп.7) | |||
| 31нж77нж Ду40 | ||||
| Задвижки нержавеющие ЗКЛ Ру160 | ||||
| 31нж45нж Ду50 | В исполнении из стали; 12Х18Н9ТЛ от -60°С до +425°С В спец. исполнении из стали 12Х18Н12М3ТЛ от -60°С до +560°С |
УХЛ1 | Стандартно фланцевое (исп.7), по заказу исполнения 1 — 7 по ГОСТ 33259-2015 | По запросу |
| 31нж45нж Ду80 | ||||
| 31нж45нж Ду100 | ||||
| 31нж45нж Ду150 | ||||
Виды 31нж45нж
Различают два основных вида клиновых задвижек 31нж45нж, это малого условного прохода (Ду до 40 мм) изготовленные методом ковки стали именуемые ЗКС, и ЗКЛ диаметра от 50 мм изготовленные методом литья заготовок корпусных деталей. Оба вида рассчитаны на применение с рабочим давлением до 160 атмосфер.
Тип задвижки ЗКС 31нж45нж
Клиновые задвижки из нержавеющей стали компактных размеров ЗКС зарекомендовали себя как надёжная запорная арматура на трубопроводах малого диаметра. Изготовленные из кованной стали корпуса задвижек малоразмерны, при этом обладают существенным запасом прочности при высоких нагрузках давлений.
Затвор состоит из единого жёсткого клина и посадочных сёдел, изготовленных на высокоточных станках металлообработки из нержавеющей стали. Кованные заготовки корпуса обрабатываются под присоединения — муфтовое, приварное и под дальнейшую приварку фланцев, т.е. фланцевое присоединение формируется после приварки фланцев к обработанной корпусной заготовке в отличие от литых заготовок ЗКЛ.
Краткие параметры компактной задвижки ЗКС 31нж45нж:
- Ду 15, 20, 25, 32, 40;
- Ру 160;
- Рабочие среды: неагрессивные и агрессивные жидкие и газообразные среды с температурой до +425°C, в специальных исполнениях до +560°C.
- Присоединения к трубопроводу в стандартом исполнении: муфтовое (резьбовое G и резьбовое приварное); под приварку (приварное в стык); фланцевое в 7-ом исполнении уплотнительных поверхностей фланцев.
Компактные задвижки ЗКС 31нж45нж и ЗКС 31нж77нж поставляются по цене производителя с доставкой по России, и в страны Таможенного Союза.

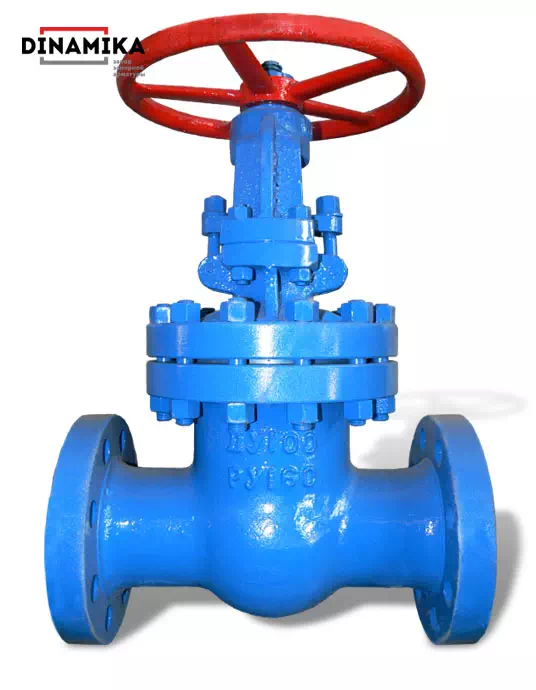

Тип задвижки ЗКЛ 31нж45нж
ЗКЛ 31нж45нж Ру160 — задвижка клиновая нержавеющая с ручным управлением условного проходом 50, 80, 100, 150 мм, изготавливаются только в фланцевом исполнении, при этом корпус и фланцы изначально в заготовке отливаются единым целым.
Корпус отлит из стали 12Х18Н9ТЛ, конструкция затвора двух-клиновая или с упругим клином из стали 12Х18Н9Т и посадочными сёдлами из стали 12Х18Н9ТЛ.
Краткие параметры литой задвижки ЗКЛ 31нж45нж:
- Проход (Ду): 50, 80, 100, 150;
- Условное давление: Ру 16 МПа;
- Рабочие среды: неагрессивные и агрессивные жидкие и газообразные среды с температурой до +425°C, в специальных исполнениях из стали 12Х18Н12М3ТЛ до +560°C.
- В стандартом исполнении присоединение фланцевое в 7-ом исполнении уплотнительных поверхностей фланцев, по заказу исполнения от 1-ого до 9-ого.
- Строительные размеры по ГОСТ 3706-83.
- Соответствие требованиям ГОСТ 5762-2002.
Отгружаются задвижки фланцевые 31нж45нж со склада ООО Динамика в оптовом объёме, после проверки на герметичность и функциональность, обеспечиваются гарантиями производителя до 1,5 лет, доставляются в любой регион РФ, РБ и Казахстан, с пакетом документации и в соответствии регламентов ТР ТС 010, 032.
Присоединения и размеры 31нж45нж Ру160
Таблица присоединительных размеров нержавеющих ЗКС Ду15 -Ду40
| Тип задвижки ЗКС | Тип присоединения к трубопроводу | Ру (кг/см 2) |
L | D | H | D0 | D1 | D2 | D3 | D4 | b | Масса не более (кг) |
| 31нж45нж Ду15 | под приварку | 16 -160 | 90 | 100 | 180 | — | — | — | 21,7 | — | — | 2,7 |
| муфтовое | G 1/2 | |||||||||||
| фланцевое (исп.1) | 16 | 140 | 95 | 12 | 65 | 47 | 12 | 4,07 | ||||
| фланцевое с КОФ (исп.1) | 214 | 6,13 | ||||||||||
| фланцевое (исп.7) | 160 | 216 | 105 | 75 | 35 | 18 | 5,24 | |||||
| фланцевое с КОФ (исп.7) | 330 | 8,66 | ||||||||||
| 31нж45нж Ду20 | под приварку | 16 — 160 | 90 | 100 | 180 | — | — | — | 27 | — | — | 2,8 |
| муфтовое | G 3/4 | |||||||||||
| фланцевое (исп.1) | 16 | 140 | 105 | 18 | 75 | 58 | — | 12 | 4,22 | |||
| фланцевое с КОФ (исп.1) | 220 | 6,7 | ||||||||||
| фланцевое (исп.7) | 160 | 229 | 125 | 90 | 45 | 20 | 6,34 | |||||
| фланцевое с КОФ (исп.7) | 355 | 12,22 | ||||||||||
| 31нж45нж Ду25 | под приварку | 16-160 | 105 | 160 | 210 | — | — | — | 33,78 | — | — | 5,4 |
| муфтовое | G1 | |||||||||||
| фланцевое (исп.1) | 16 | 165 | 160 | 210 | 115 | 25 | 85 | 68 | 12 | 7,66 | ||
| фланцевое с КОФ (исп.1) | 249 | 10,5 | ||||||||||
| фланцевое (исп.7) | 160 | 254 | 135 | 100 | 50 | 22 | 11,22 | |||||
| фланцевое с КОФ (исп.7) | 380 | 18 | ||||||||||
| 31нж45нж Ду32 | под приварку | 16 — 160 | 124 | 160 | 210 | — | — | — | 42,5 | — | — | 5,7 |
| муфтовое | G1 1/4 | |||||||||||
| фланцевое (исп.1) | 16 | 178 | 160 | 210 | 135 | 31 | 100 | 78 | 13 | 8,68 | ||
| фланцевое с КОФ (исп.1) | 266 | 13,19 | ||||||||||
| фланцевое (исп.7) | 160 | 280 | 150 | 110 | 65 | 22 | 12,64 | |||||
| фланцевое с КОФ (исп.7) | 424 | 21,71 | ||||||||||
| 31нж45нж Ду40 | под приварку | 16 — 160 | 124 | 160 | 247 | 48,65 | 7,9 | |||||
| муфтовое | G1 1/2 | |||||||||||
| фланцевое (исп.1) | 16 | 240 | 160 | 247 | 145 | 37 | 110 | 88 | 13 | 13,2 | ||
| фланцевое с КОФ (исп.1) | 336 | 19,3 | ||||||||||
| фланцевое (исп.7) | 160 | 240 | 165 | 125 | 75 | 25 | 15,9 | |||||
| фланцевое с КОФ (исп.7) | 400 | 28,6 |
ЗКЛ 31нж45нж Ду50 — Ду150 размеры
Размеры ЗКЛ 31нж45нж вес
| Фланцевые задвижки Ру160 |
L | H | H1 | D | D1 | h | h1 | h2 | h3 | b | d | n | Вес не более (кг) |
| 31нж45нж Ду50 | 300 | 451 | 525 | 195 | 145 | 3 | — | — | 8 | 27 | 26 | 4 | 67 |
| 31нж45нж Ду80 | 390 | 565 | 665 | 230 | 180 | 3 | — | — | 8 | 33 | 26 | 8 | 107 |
| 31нж45нж Ду100 | 450 | 515 | 615 | 265 | 210 | 3 | — | — | 8 | 37 | 30 | 8 | 125 |
| 31нж45нж Ду150 | 600 | 700 | 860 | 350 | 290 | 3 | — | — | 10 | 47 | 33 | 12 | 280 |
Нержавеющие задвижки клиновые 31нж45нж Российского производства надёжное запорное оборудование трубопроводов высокого давления, гарантирующее стабильность их эксплуатации в условиях близких к предельным.
Характеристики 31нж45нж
Задвижки из нержавеющей стали 31нж45нж обладают расширенными характеристиками в отличии от исполнений из углеродистой стали ст. 20, 30, 35. Расширенный диапазон характеристик по температуре проводимых сред, с возможностью проводимости не только нейтральных неагрессивных сред, но и с повышенной агрессивностью, а также эксплуатацию на трубопроводах в климатических условиях с низкими температурами.
Таблица характеристик
| Наименование характеристики, условия эксплуатации, гарантия | Компактные задвижки ЗКС 31нж45нж, 31нж77нж | Литые задвижки ЗКЛ 31нж45нж |
| Условный проход, Ду (мм) | 15; 20; 25; 32; 40 | 50; 80; 100; 150 |
| Условное давление, Ру (кг/см2) | 160 | |
| Присоединение к трубопроводу | Муфтовое, под приварку, фланцевое. | Фланцевое |
| Рабочие среды (не агрессивные к материалам исполнения деталей задвижки) | Вода, пар, газ, газоконденсат, нефтепродукты, растворы солей и кислот, аммиачные смеси, кипящие жидкие среды и т.п. | |
| Исполнение корпусных деталей и рабочие температуры | Исполнение из кованной стали 12Х18Н10Т от -60°С до +425°С |
В исполнении из стали 12Х18Н9ТЛ от -60°С до +425°С |
| В спец. исполнении из стали 12Х18Н12М3ТЛ от -60°С до +560°С | ||
| Класс герметичности по ГОСТ Р 54808-2011 | класс «А» | |
| Климатическое исполнение по ГОСТ 15150-69 | УХЛ | УХЛ1 |
| Нижний порог температуры окружающей среды | -60°С | |
| Монтажное положение | в любом положении | на горизонтальном трубопроводе маховиком в верх, допустим наклон не более 45° |
| Защитное покрытие внешних поверхностей | покраска | |
| Соответствие регламентам | ТР ТС 010, 032 | |
| Гарантия | 12 месяцев со дня ввода в эксплуатацию | |
| Наработка на отказ | Не менее 500 циклов, либо 12000 часов | |
| Установленный средний ресурс | Не менее 2000 циклов или 80000 часов | |
| Установленный, средний срок службы | Не менее 15 лет. | |
