Задвижка 31с545нжс редуктором
Задвижки 31с545нж являются полно-проходной стальной запорной арматурой высокого давления среднего и большого диаметра, которая в большинстве случаев применяется в нефтегазовой отрасли. Относятся к ЗКЛ задвижкам с фланцевым присоединением и ручным управлением редуктором. Назначение на трубопроводах – запорное без регулировки потока проводимой среды, проходное сечение полное что важно для участков, где недопустимо сужение трубопровода. Конструкция задвижек рассчитана на высокие нагрузки давления 16 – 25 МПа, поэтому внешне, весом и характеристиками резко отличаются от ЗКЛ на средние давления. На фото ниже представлены 31с545нж Ду300 Ру250 в сборочном цеху нашего предприятия.
Данная продукция специфичная, дорогостоящая и контракты поставок долгосрочные, из наличия изделия такого типа большого диаметра от 300 мм поставляются плановыми контрактными поставками.

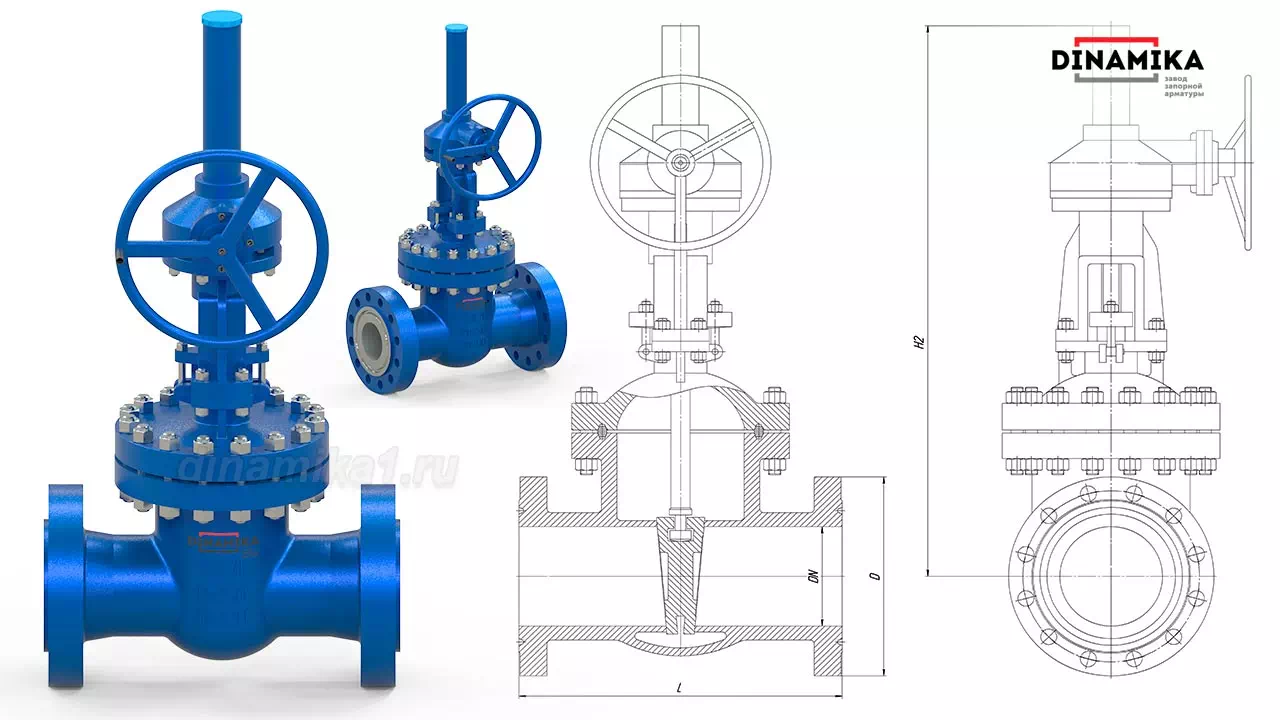

Конструкция 31с545нж
Конструкция задвижки 31с545нж рассчитана на повышенные давления сред имеет внушительный по размерам внешний вид и вес.
Особенности конструкции:
- Управление: ручное редукторное – редуктор с маховиком и защитным кожухом шпинделя.
- Задвижка с выдвижным шпинделем, шпиндель при открытии уходит в защитный кожух.
- Сечение прохода: полное.
- Тип затвора: стальной клин с наплавками из высокопрочной стали, затвор с уплотнением метал / метал.
- Стальной литой корпус.
- Бугельный узел с уплотнением набивкой ТРГ.
| Таблица основных размеров 31с545нж | ||
| DN | L | D |
| 100 | 550 | 310 |
| 150 | 705 | 395 |
| 200 | 832 | 485 |
| 250 | 991 | 585 |
| 300 | 1130 | 675 |
| 350 | 1257 | 750 |
| 400 | 1384 | 825 |
| 450 | 1537 | 915 |
| 500 | 1664 | 985 |
Дополнительную информацию характеристикам и конструкции запрашивайте в отделе продаж заявкой.
Характеристики 31с545нж
- Стальная ЗКЛ высокого давления с ручным управлением редуктором.
- Изготовление и поставка: ТУ 3741-003-27844275-2014
- Условное давление сред (Ру) – до 250 кг/см2.
- Условный проход (Ду) – 100, 150, 200, 250, 300, 350, 400, 450, 500 мм.
- Исполнение: литая сталь 20Л
- Климатическое исполнение: У1 (-40°С до +40°С)
- Рабочие среды: неагрессивные жидкие и газообразные с температурой от – 40 до +425 градусов Цельсия.
- Герметичность: класс А.
- Присоединение фланцевое с комплектацией КОФ и метизом.
Параметры надёжности:
- Назначенный срок службы 30 лет;
- Наработка на отказ 800 циклов;
- Установленный средний ресурс 3000 циклов;
- Гарантия 12 месяцев со дня ввода в эксплуатацию;
- Гарантия консервации (масло к-17) — 24 месяца.
